ইউহং গ্রুপ: সম্পূর্ণ হিট এক্সচেঞ্জার উপাদান - টিউব থেকে ফ্ল্যাঞ্জ পর্যন্ত
Yuhong Group Co., Ltd. সম্পূর্ণ থার্মাল সিস্টেম সরবরাহ করে -শেল এবং টিউব হিট এক্সচেঞ্জার (TEMA হিট এক্সচেঞ্জার ডিজাইন), চাপের জাহাজ এবং এয়ার কুলার- সেইসাথে প্রতিটি গুরুত্বপূর্ণ অভ্যন্তরীণ এবং বাহ্যিক উপাদান:ফিন টিউব, ফার্নেস টিউব, হিট এক্সচেঞ্জার টিউব, স্টেইনলেস স্টিল সিমলেস টিউব, নিকেল অ্যালয় টিউব, কপার অ্যালয় টিউব, হিট এক্সচেঞ্জার টিউবশিট, হিট এক্সচেঞ্জার টিউব বান্ডিল এবং বড় ব্যাসের ফ্ল্যাঞ্জ এবং রিং।

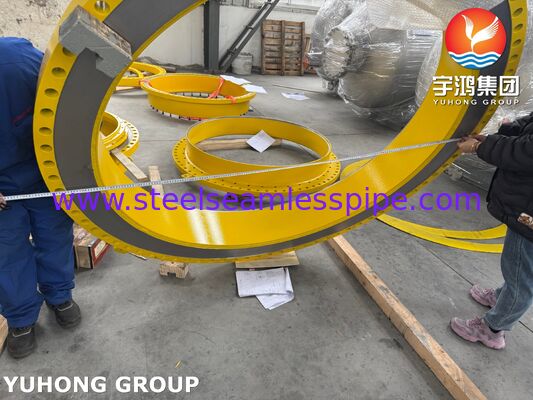

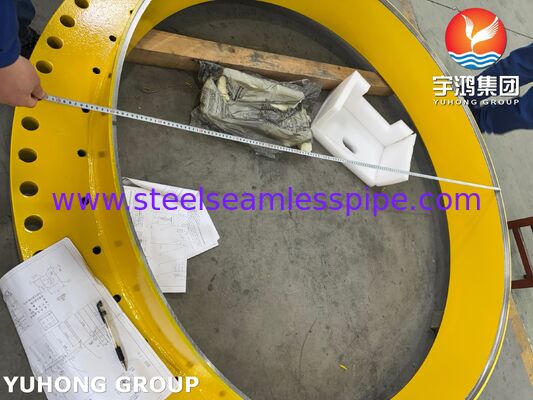

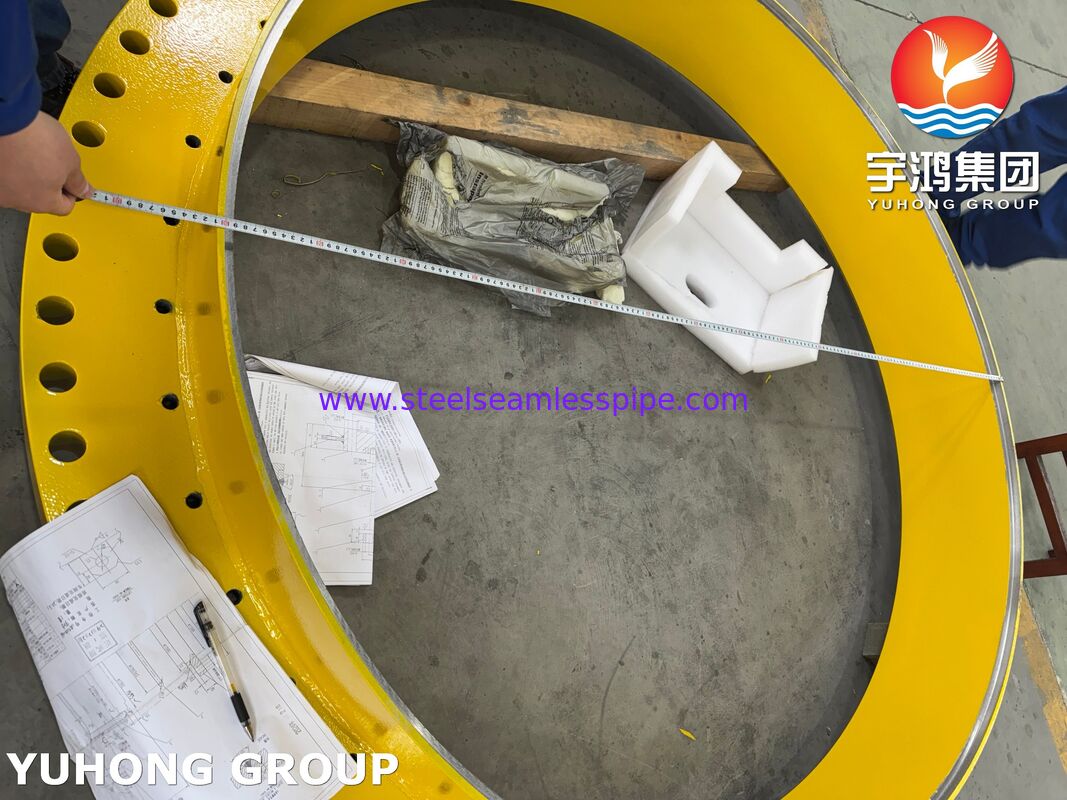

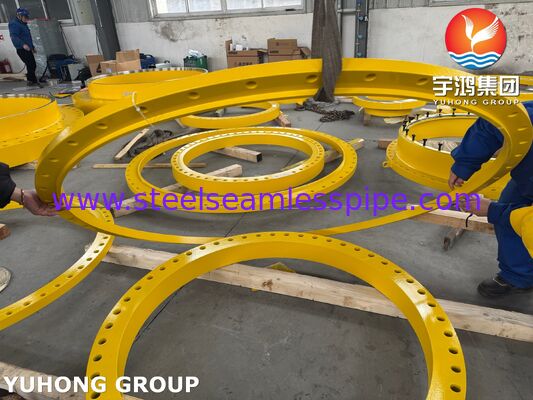

সংযুক্ত ফটোগ্রাফ এবং অঙ্কন দেখানো আমাদের একবড়-ব্যাসের কার্বন ইস্পাত শেল ফ্ল্যাঞ্জ রিং- একটি নকল/ঘূর্ণিত রিং যা হিট এক্সচেঞ্জার শেলে ঢালাই করার জন্য ডিজাইন করা হয়েছে, যা চ্যানেল বা কভারের জন্য বোল্ট সংযোগ প্রদান করে।
পণ্য ফোকাস: শেল ফ্ল্যাঞ্জ রিং - গুরুত্বপূর্ণ সংযোগ বিন্দু
দশেল ফ্ল্যাঞ্জ রিংতাপ এক্সচেঞ্জার শেলের শেষ পর্যন্ত ঢালাই করা একটি চাপ-ধারণকারী উপাদান। এটি বোল্ট করা ফ্ল্যাঞ্জ সংযোগ প্রদান করে যা টিউব-সাইড পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য চ্যানেল (বনেট) বা কভারকে সংযুক্ত, সিল করা এবং সরানোর অনুমতি দেয়।
ছবি এবং অঙ্কনের উপর ভিত্তি করে, এই ফ্ল্যাঞ্জ রিংটি প্রদর্শন করে:
-
উপাদান:কার্বন ইস্পাত (ASME SA516 Gr.70 বা সমতুল্য - শেল নির্মাণের জন্য সাধারণ)
-
প্রকার:শেল ফ্ল্যাঞ্জ রিং (壳体法兰环) - শেলের সাথে ঢালাই করা
-
মাত্রা (অঙ্কন থেকে):
-
উত্পাদন পদ্ধতি:নকল বা ঘূর্ণিত রিং
-
মেশিনিং:মেশিনযুক্ত সিলিং মুখের সাথে নির্ভুল-ড্রিল করা বোল্ট গর্ত
-
চিহ্নিতকরণ:YUHONG GROUP সনাক্তকরণ, অঙ্কন নম্বর এবং প্রকল্প নম্বর
মূল উপাদান যা এই শেল ফ্ল্যাঞ্জ রিংয়ের সাথে ইন্টারফেস করে
| কম্পোনেন্ট |
উপাদান (সাধারণ) |
ফ্ল্যাঞ্জ রিংয়ের সাথে এটি কীভাবে ইন্টারফেস করে |
| হিট এক্সচেঞ্জার শেল |
কার্বন ইস্পাত (SA516 Gr.70) |
ফ্ল্যাঞ্জ রিং ঝালাই করা; রিং শেল একটি অবিচ্ছেদ্য অংশ হয়ে ওঠে. |
| চ্যানেল/বনেট |
কার্বন ইস্পাত বা স্টেইনলেস স্টীল |
ফ্ল্যাঞ্জ রিং থেকে bolted; টিউব-সাইড তরল বিতরণ করে। |
| গ্যাসকেট |
সর্পিল-ক্ষত, ধাতু-জ্যাকেটযুক্ত, বা RTJ |
ফ্ল্যাঞ্জ রিং এবং চ্যানেল কভারের মধ্যে সীলমোহর। |
| স্টাড বোল্ট এবং বাদাম |
SA193 B7/SA194 2H |
বল্টু গর্ত মাধ্যমে পাস; চ্যানেলটিকে ফ্ল্যাঞ্জ রিংয়ে আটকান। |
| হিট এক্সচেঞ্জার টিউবশীট |
কার্বন ইস্পাত বা খাদ |
শেল ভিতরে অবস্থিত; ফ্ল্যাঞ্জ রিং টিউবশীট ফেস অ্যাক্সেসের অনুমতি দেয়। |
| হিট এক্সচেঞ্জার টিউব |
কার্বন ইস্পাত, স্টেইনলেস স্টীল বা খাদ |
টিউবশীট মাধ্যমে পাস; ফ্ল্যাঞ্জ রিংয়ের সাথে সরাসরি সংযুক্ত নয় তবে খোলার মাধ্যমে অ্যাক্সেসযোগ্য। |
আমাদের বড়-ব্যাসের শেল ফ্ল্যাঞ্জ রিংয়ের প্রযুক্তিগত হাইলাইট
-
নকল/ঘূর্ণিত নির্মাণ:রিংটি একটি নকল বা ঘূর্ণিত প্লেট ফাঁকা থেকে গঠিত হয় - ফ্ল্যাঞ্জ রিংটিতে কোনও ঝালাই সিম নেই, যা অভিন্ন যান্ত্রিক বৈশিষ্ট্য নিশ্চিত করে।
-
যথার্থ যন্ত্র:সিলিং ফেসটি গ্যাসকেট সিলিংয়ের জন্য প্রয়োজনীয় পৃষ্ঠের ফিনিশের জন্য মেশিন করা হয় (সাধারণত সর্পিল-ক্ষত গ্যাসকেটের জন্য 125-250 RMS)।
-

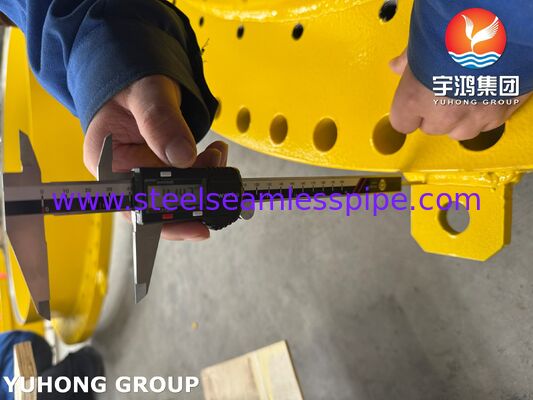

সঠিক বোল্ট গর্ত:বোল্টের ছিদ্র সঠিক পিচ সার্কেল (BCD 1860/1887.5mm) সঠিক বোল্ট হোল ব্যাস (44‑3/4″ UNC থ্রেড) সহ ড্রিল করা হয়।
-
তাপ সংখ্যা সনাক্তযোগ্যতা:প্রতিটি রিং সম্পূর্ণ ট্রেসেবিলিটির জন্য উপাদান তাপ নম্বর এবং প্রকল্প নম্বর দিয়ে স্ট্যাম্প করা হয়।
-
বড় ব্যাসের ক্ষমতা:আমরা 2500mm OD পর্যন্ত ফ্ল্যাঞ্জ রিং তৈরি করি – বড় হিট এক্সচেঞ্জার এবং চাপের জাহাজের জন্য উপযুক্ত।
-
ASME সম্মতি:উপকরণ ASME বিভাগ II প্রয়োজনীয়তা পূরণ করে; সম্পূর্ণ এক্সচেঞ্জার U-স্ট্যাম্প করা যেতে পারে।
নলেজ মডিউল: শেল ফ্ল্যাঞ্জ রিং বনাম ইন্টিগ্রাল ফরজড ফ্ল্যাঞ্জ – কোনটি কখন ব্যবহার করা হয়?
| টাইপ |
নির্মাণ |
জন্য সেরা |
সুবিধা |
| শেল ফ্ল্যাঞ্জ রিং(দেখানো) |
শেল থেকে ঢালাই - রিং একটি পৃথক টুকরা |
বৃহত্তর ব্যাস, যেখানে একটি কঠিন ফ্ল্যাঞ্জ তৈরি করা অবাস্তব |
বড় আকারের জন্য আরো লাভজনক; রিং এবং শেল মধ্যে বিভিন্ন উপাদান অনুমতি দেয় |
| ইন্টিগ্রাল নকল ফ্ল্যাঞ্জ |
শেল দিয়ে একক-টুকরা ফরজিং |
ছোট ব্যাস, উচ্চ চাপ, যেখানে নির্বিঘ্ন নির্মাণ পছন্দ করা হয় |
কোন জোড় seam; অভিন্ন উপাদান বৈশিষ্ট্য; উচ্চতর সততা |
| ল্যাপড ফ্ল্যাঞ্জ |
একটি স্টাব প্রান্তে আলগা রিং |
কম চাপ প্রয়োগ; যেখানে ঘন ঘন disassembly প্রয়োজন হয় |
সারিবদ্ধ করা সহজ; শেল কাটা ছাড়াই পরিবর্তনযোগ্য |
দেখানো শেল ফ্ল্যাঞ্জ রিংটি বড়-ব্যাসের হিট এক্সচেঞ্জার (OD > 1000mm) জন্য সবচেয়ে সাধারণ নির্মাণ, কারণ এটি খরচ, প্রাপ্যতা এবং কর্মক্ষমতা ভারসাম্য রাখে।
নলেজ মডিউল: ফ্ল্যাঞ্জ ফেসিং টাইপস - পরিষেবার সাথে গ্যাসকেটের মিল
একটি ফ্ল্যাঞ্জ রিং এর সিলিং ফেস লিক-টাইট অপারেশনের জন্য গুরুত্বপূর্ণ। মুখের ধরন অবশ্যই গ্যাসকেট এবং পরিষেবার শর্তগুলির সাথে মেলে:
| ফেসিং টাইপ |
সংক্ষিপ্ত রূপ |
গ্যাসকেটের ধরন |
জন্য সেরা |
| উত্থিত মুখ |
আরএফ |
সর্পিল-ক্ষত, শীট, বা ফ্ল্যাট গ্যাসকেট |
সর্বাধিক সাধারণ - সাধারণ পরিষেবা, মাঝারি চাপ |
| রিং-টাইপ জয়েন্ট |
আরটিজে |
ধাতু অষ্টভুজাকার বা ডিম্বাকৃতি রিং |
উচ্চ-চাপ, উচ্চ-তাপমাত্রা পরিষেবা |
| সমতল মুখ |
এফএফ |
নরম শীট গ্যাসকেট |
নিম্ন-চাপ, বড়-ব্যাস, যেখানে ফ্ল্যাঞ্জ ঘূর্ণন একটি উদ্বেগের বিষয় |
| জিহ্বা এবং খাঁজ |
টিএন্ডজি |
সংকুচিত ফাইবার বা ধাতু-জ্যাকেটযুক্ত |
গুরুতর পরিষেবাগুলির জন্য ইতিবাচক গ্যাসকেট ধরে রাখা প্রয়োজন |
আপনার অঙ্কনে দেখানো ফ্ল্যাঞ্জ রিংটি (একটি মেশিনযুক্ত মুখ এবং বোল্টের গর্ত সহ) সাধারণত একটিআরএফ (উত্থাপিত মুখ)বাএফএফ (ফ্ল্যাট ফেস)নকশা - বড় হিট এক্সচেঞ্জার শেলগুলির জন্য সবচেয়ে সাধারণ প্রকার।
ইউহং গ্রুপ থেকে ফ্ল্যাঞ্জ রিং অর্ডার করার সুবিধা
-
ঠিক আপনার অঙ্কন থেকে:আমরা আপনার নির্দিষ্ট OD, ID, বেধ, বল্টু গর্ত প্যাটার্ন, এবং মুখোমুখি টাইপের সাথে ফ্ল্যাঞ্জ রিং করি।
-
দ্রুত পরিবর্তন:সাধারণ মাপের নকল/ঘূর্ণিত খালি পাওয়া যায়; বড় ব্যাসের জন্য সাধারণত 2-4 সপ্তাহ মেশিন করা হয়।
-
যে কোন উপাদান:কার্বন ইস্পাত (SA516, SA105), ক্রোম-মলি (F11, F22, F5), স্টেইনলেস স্টীল (F304, F316L), নিকেল সংকর ধাতু।
-
শুধুমাত্র উপাদান বা সম্পূর্ণ সমাবেশ:আমরা শুধু ফ্ল্যাঞ্জ রিং - বা সম্পূর্ণ শেল সমাবেশ - বা সম্পূর্ণ সরবরাহ করিতাপ এক্সচেঞ্জার টিউব বান্ডিলশেল, চ্যানেল এবং সমস্ত অভ্যন্তরীণ সহ।
-
সম্পূর্ণ ডকুমেন্টেশন:মেটেরিয়াল টেস্ট সার্টিফিকেট (MTC), মাত্রিক রিপোর্ট, PMI টেস্ট রিপোর্ট (ঐচ্ছিক), এবং NDE রিপোর্ট।
কম্পোনেন্ট-শুধুমাত্র সরবরাহ - আমরাও সরবরাহ করি
আপনার যদি শুধু অংশের প্রয়োজন হয় (সম্পূর্ণ এক্সচেঞ্জার নয়), আমরা সরবরাহ করি:
-
তাপ এক্সচেঞ্জার টিউব- কার্বন ইস্পাত (SA179), স্টেইনলেস স্টীল, নিকেল খাদ, তামার খাদ - দৈর্ঘ্যে কাটা, শেষ-প্রস্তুত
-
ফিন টিউব- এয়ার কুলার রেট্রোফিট এবং গ্যাস-কুলিং অ্যাপ্লিকেশনের জন্য
-
স্টেইনলেস স্টীল বিজোড় টিউব, নিকেল খাদ টিউব, তামা খাদ টিউব- বিশেষায়িত পরিষেবার জন্য উপলব্ধ
-
টিউবশীট- আপনার প্যাটার্ন অনুযায়ী drilled এবং grooved
-
ব্যাফেলস, টাই রড, স্পেসার- আপনার মাত্রা মেশিন
-
ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জ রিং– SA105, SA350 LF2, F11, F22, F304, F316L – যেকোন ফেসিং টাইপ, 2500mm OD পর্যন্ত
নলেজ মডিউল: কীভাবে একটি প্রতিস্থাপন শেল ফ্ল্যাঞ্জ রিং সঠিকভাবে নির্দিষ্ট করবেন
অমিল এড়াতে, আমাদের নিম্নলিখিত তথ্যের প্রয়োজন (এগুলির মধ্যে যেকোনো একটি পাঠান):
-
মূল ফ্ল্যাঞ্জ রিং অঙ্কন- সেরা বিকল্প। আমরা OD, ID, বেধ, বল্টু বৃত্ত, এবং ঠিক মুখোমুখি নকল করি।
-
শেল OD এবং প্রাচীর বেধ- সঠিক ফিট-আপ নিশ্চিত করতে।
-
গ্যাসকেট প্রকার- সঠিক সম্মুখীন মেশিন.
-
সেবা শর্তাবলী- তাপমাত্রা এবং চাপ - উপাদান নির্বাচন নিশ্চিত করতে।
শেল ফ্ল্যাঞ্জ রিং অর্ডার করার সময় সাধারণ ত্রুটিগুলি এড়াতে হবে:
-
ভুল OD/ID- শেল এবং চ্যানেলের মাত্রা অবশ্যই মেলে।
-
ভুল বল্টু বৃত্ত ব্যাস- বল্টু মিলন চ্যানেল ফ্ল্যাঞ্জের সাথে সারিবদ্ধ হবে না।
-
ভুল বল্টু গর্ত আকার- খুব ছোট এবং বল্টু ফিট হবে না; খুব বড় এবং বাদাম আসন আপস করা হয়.
-
ভুল সম্মুখীন টাইপ- RF বনাম RTJ বনাম FF - অবশ্যই গ্যাসকেটের সাথে মেলে।
-
তাপ নম্বর স্ট্যাম্পিং অনুপস্থিত- ASME ট্রেসেবিলিটির জন্য প্রয়োজনীয়।
বড়-ব্যাসের শেল ফ্ল্যাঞ্জ রিংগুলির জন্য সাধারণ অ্যাপ্লিকেশন
| শিল্প |
আবেদন |
কেন কার্বন ইস্পাত |
| পেট্রোকেমিক্যাল শোধনাগার |
ক্রুড প্রিহিটার, গ্যাস কুলার, ওভারহেড কনডেন্সার |
অ-ক্ষয়কারী হাইড্রোকার্বন; অর্থনৈতিক পছন্দ |
| পাওয়ার প্ল্যান্ট |
বড় কনডেন্সার শেল, ফিডওয়াটার হিটার |
মাঝারি তাপমাত্রা; চিকিত্সা জল এবং বাষ্প সেবা |
| তেল ও গ্যাস |
গ্যাস প্রক্রিয়াকরণ জাহাজ, বিভাজক |
শক্তিশালী ফ্ল্যাঞ্জযুক্ত সংযোগের প্রয়োজন বড় ব্যাস |
| রাসায়নিক প্রক্রিয়াকরণ |
চুল্লি শেল, কলাম reboilers |
উপযুক্ত জারা ভাতা সঙ্গে কার্বন ইস্পাত |
গুণমান নিশ্চিতকরণ এবং ডকুমেন্টেশন
প্রতিটি বড় ব্যাসের ফ্ল্যাঞ্জ রিং যা আমরা শিপ করি তার মধ্যে রয়েছে:
-
মিল টেস্ট সার্টিফিকেট (MTC)প্রতি EN 10204 3.1 - রাসায়নিক বিশ্লেষণ এবং যান্ত্রিক বৈশিষ্ট্য
-
মাত্রিক পরিদর্শন প্রতিবেদন– OD, ID, বেধ, বল্টু বৃত্ত, বল্টু গর্ত, মুখোমুখি মাত্রা
-
তাপ নম্বর স্ট্যাম্পিং- সম্পূর্ণ উপাদান সনাক্তকরণের জন্য
-
PMI (পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন)- অনুরোধে উপলব্ধ
-
এনডিই- UT, MT, বা PT প্রয়োজনীয় হিসাবে
-
তৃতীয় পক্ষের পরিদর্শন(SGS, BV, TÜV) ক্রেতার অনুরোধে
আপনার শেল ফ্ল্যাঞ্জ রিংয়ের জন্য একটি উদ্ধৃতি পান
আপনার ফটোগ্রাফের মত একটি বড় ব্যাসের ফ্ল্যাঞ্জ রিং উদ্ধৃত করতে, নিম্নলিখিতটি পাঠানjimmy@steelseamlesspipe.com:
-
অঙ্কন (পিডিএফ, স্ক্যান, বা মূল মাত্রা সহ হ্যান্ড স্কেচ: OD, ID, পুরুত্ব, বোল্ট বৃত্তের ব্যাস, বোল্টের গর্তের আকার এবং পরিমাণ, মুখোমুখি প্রকার)
-
অথবা: আমরা আপনার বিদ্যমান সরঞ্জাম ডেটা থেকে কাজ করতে পারি
-
উপাদান গ্রেড: কার্বন ইস্পাত (SA516 Gr.70 / SA105) বা অন্যান্য (F11, F22, স্টেইনলেস, ইত্যাদি)
-
মুখোমুখি ধরন: RF, RTJ, FF, বা T&G
-
প্রয়োজনীয় পরিমাণ (একক টুকরা বা উত্পাদন চালানো)
আমরা অনুমোদন, মূল্য এবং ডেলিভারির সময়সূচীর জন্য একটি মাত্রিক অঙ্কনের সাথে সাড়া দেব - সাধারণত 48 ঘন্টার মধ্যে।
