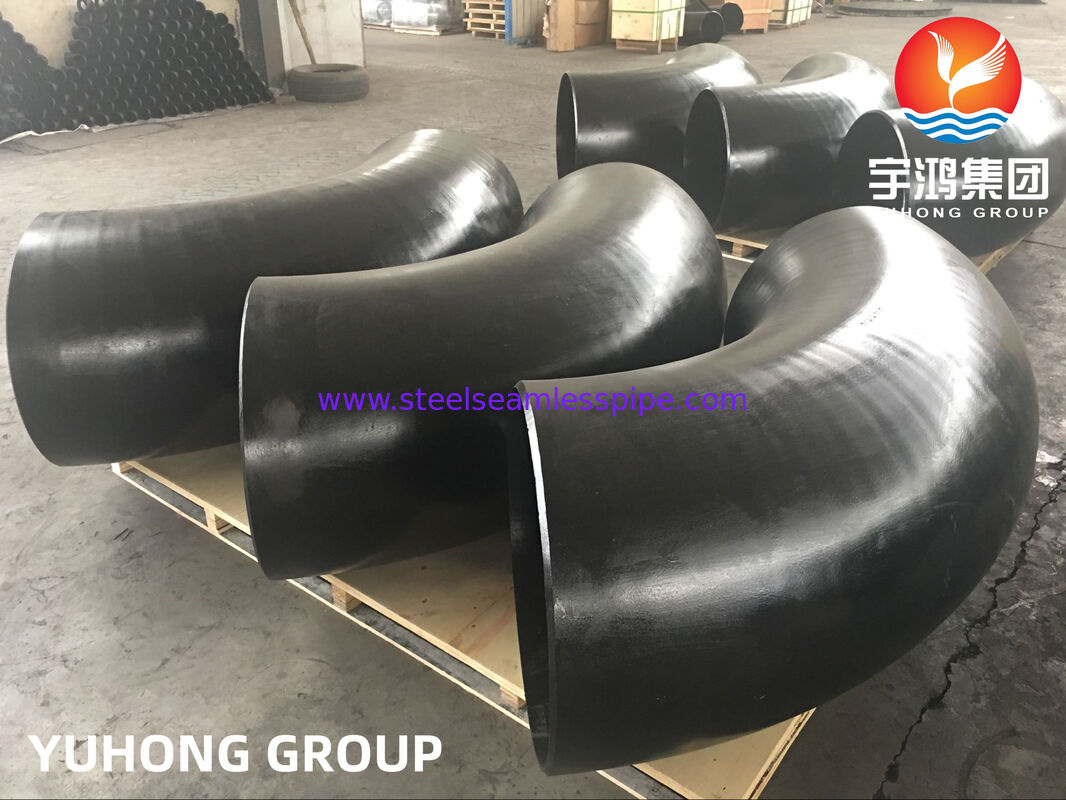

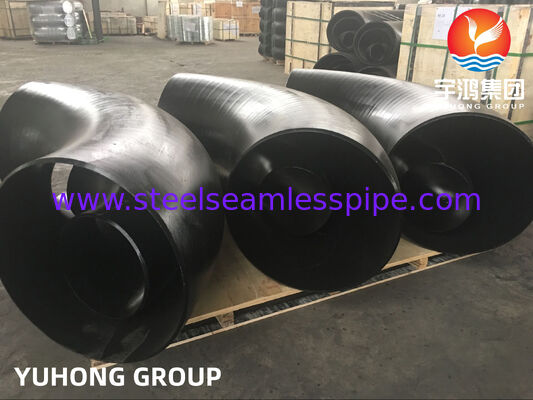

এএসটিএম এ২৩৪ ডব্লিউপিবি কার্বন স্টীল এলকোট বিট ওয়েড এএসএমই বি১৬ অনুযায়ী ফিটিং।9

এএসটিএম এ২৩৪ ডব্লিউপিবি কার্বন স্টীল এলকোট বিট ওয়েড এএসএমই বি১৬ অনুযায়ী ফিটিং।9

প্রোডাক্ট ওভারভিউ এবং মূল স্পেসিফিকেশন

এই পণ্যটি একটিকার্বন ইস্পাতের বুট-ওয়েল্ডিং কনুই, একটি পাইপ সিস্টেমের দিক পরিবর্তন করতে ব্যবহৃত একটি মৌলিক পাইপ ফিটিং। এটি দুটি সমালোচনামূলক আন্তর্জাতিক মান পূরণের জন্য নির্মিত হয়, শিল্প অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্যতা নিশ্চিত করে।

• প্রাথমিক উপাদান মানঃ ASTM A234/A234Mএই স্ট্যান্ডার্ডটি মাঝারি এবং উচ্চ তাপমাত্রা পরিষেবা জন্য বাঁধা কার্বন ইস্পাত এবং খাদ ইস্পাত ফিটিং জুড়ে। "WPB" এই স্ট্যান্ডার্ডের মধ্যে নির্দিষ্ট উপাদান গ্রেড।

  • ডব্লিউএর অর্থঢালাইযোগ্যঅথবামেশানো.

  • পিএর অর্থচাপ.

  • বিনির্দেশ করেগ্রেডএকটি নির্দিষ্ট ন্যূনতম ফলন শক্তি সঙ্গে।

• আকারের মানঃ ASME B16.9এই স্ট্যান্ডার্ডটি কারখানায় তৈরি বাঁধা বুট-ওয়েল্ডিং ফিটিংগুলির জন্য সঠিক মাত্রা, সহনশীলতা এবং রেটিংগুলি সংজ্ঞায়িত করে, ম্যাচিং পাইপগুলির সাথে নিখুঁত সামঞ্জস্যতা নিশ্চিত করে।

• সংযোগের ধরনঃ বিট ওয়েল্ড (বিডব্লিউ)পাইপলাইনে নিরবচ্ছিন্ন এবং শক্তিশালী ঢালাই ইন্টিগ্রেশন করার জন্য, স্থায়ী, ফুটো-প্রতিরোধী সংযোগ প্রদানের জন্য কোণের শেষগুলি বেভেল করা হয়।

• উত্পাদন প্রক্রিয়াঃফিটিং হচ্ছেসজ্জিত(কাঁটা এবং আকৃতিতে কাজ) বার, প্লেট, বা seamless টিউবুলার পণ্য মত উপকরণ থেকে, যা ঢালাই ফিটিং তুলনায় তাদের শক্তি এবং কাঠামোগত অখণ্ডতা উন্নত।

উপাদান গঠনঃ এএসটিএম এ২৩৪ ডব্লিউপিবি রাসায়নিক ও যান্ত্রিক বৈশিষ্ট্য

ডব্লিউপিবি গ্রেড একটি সাধারণ কার্বন ইস্পাত উপাদান যা তার ভারসাম্যপূর্ণ বৈশিষ্ট্যগুলির জন্য সুনির্দিষ্ট যা তাপমাত্রা এবং চাপের বিস্তৃত পরিসরের জন্য উপযুক্ত।

নিম্নলিখিত টেবিলে এএসটিএম মান অনুযায়ী এর প্রধান রাসায়নিক এবং যান্ত্রিক প্রয়োজনীয়তা সংক্ষিপ্ত করা হয়েছেঃ

সাধারণ প্রকার এবং অ্যাপ্লিকেশন

• সাধারণ প্রকারঃকব্জিগুলি মূলত তাদের নমন কোণ এবং ব্যাসার্ধ দ্বারা শ্রেণীবদ্ধ করা হয়।

  • কোণ অনুযায়ীঃ ৯০°(সবচেয়ে বেশি দেখা যায়),৪৫°, এবং১৮০°ফেরার বাঁক।

  • ব্যাসার্ধ দ্বারাঃ লম্বা ব্যাসার্ধ (LR, R=1.5D)আরও মসৃণ প্রবাহ এবং কম চাপ পতনের জন্য, এবংসংক্ষিপ্ত ব্যাসার্ধ (SR, R=1.0D)সংকীর্ণ স্থানে ব্যবহারের জন্য।

• সাধারণ অ্যাপ্লিকেশনঃএই ফিটিংগুলি এমন শিল্পে ব্যাপকভাবে ব্যবহৃত হয় যেখানে শক্তিশালী এবং ফুটো-প্রমাণ পাইপিং সিস্টেমের প্রয়োজন হয়ঃ

  • তেল ও গ্যাসট্রান্সমিশন এবং প্রক্রিয়াকরণ।

  • রাসায়নিক ও পেট্রোকেমিক্যালগাছপালা।

  • বিদ্যুৎ উৎপাদনতাপ ও পারমাণবিক বিদ্যুৎকেন্দ্র সহ।

  • জল ও বাষ্প পাইপলাইনবিভিন্ন শিল্প প্রতিষ্ঠানে।

  • জাহাজ নির্মাণএবং মেরিন ইঞ্জিনিয়ারিং।
