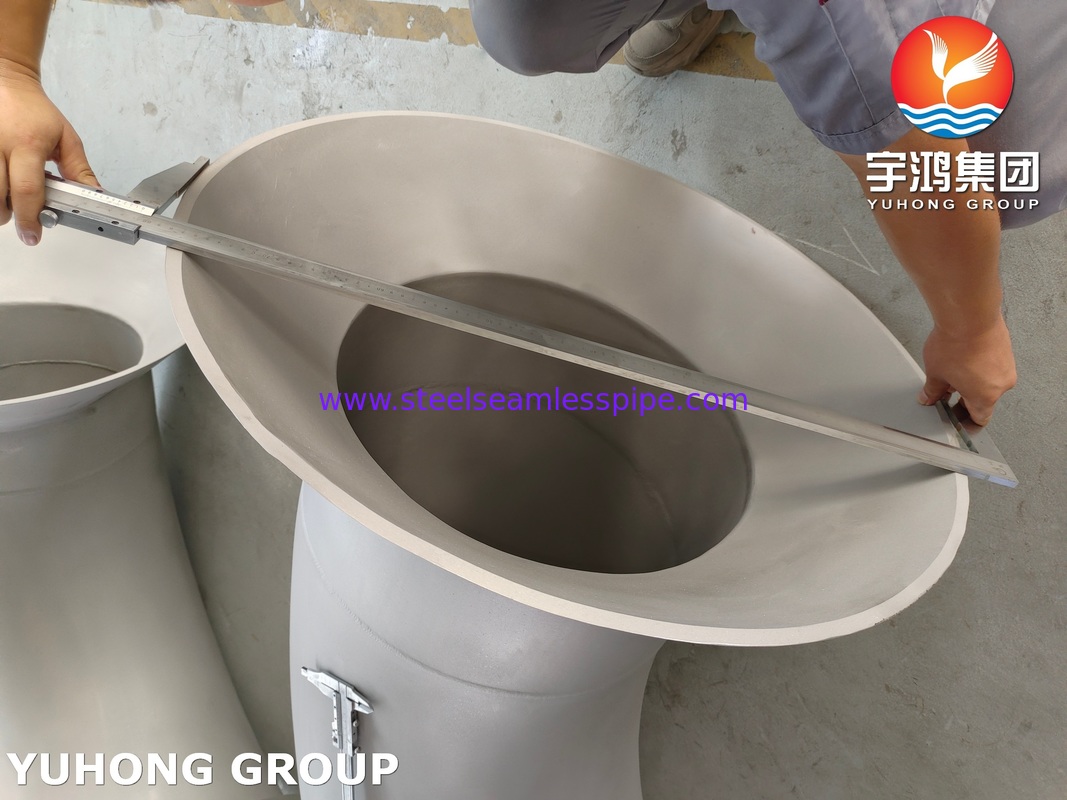

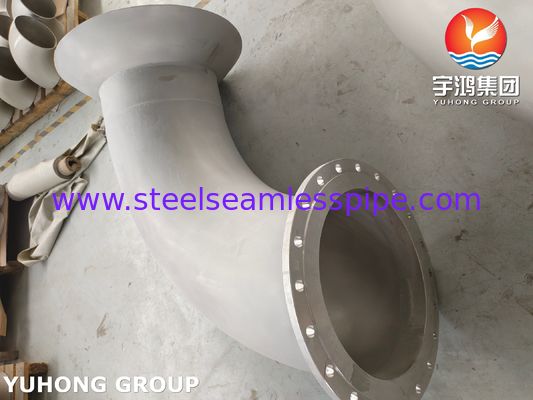

স্টেইনলেস স্টিল কাস্টমাইজড ফিটিং বেলমাউথ পাইপ স্পুল
এর সবচেয়ে সহজ আকারে, একটি বেল মাউথ হল একটি প্রসারিত, ফানেল-আকৃতির প্রবেশ বা প্রস্থান পথ। যখন এটি স্টেইনলেস স্টিল দিয়ে তৈরি করা হয়, তখন এটি নির্দিষ্ট উপাদান বৈশিষ্ট্যগুলির জন্য বেছে নেওয়া হয় যেমন জারা প্রতিরোধ, শক্তি, স্বাস্থ্যবিধি এবং স্থায়িত্ব।
এখানে এর প্রাথমিক ব্যবহারগুলির একটি বিভাজন দেওয়া হল, সবচেয়ে সাধারণ থেকে আরও বিশেষায়িত:
১. ফ্লুইড ডাইনামিক্স এবং পাম্পিং সিস্টেম (সবচেয়ে সাধারণ ব্যবহার)
এটি ক্লাসিক এবং সবচেয়ে গুরুত্বপূর্ণ অ্যাপ্লিকেশন। বেল মাউথ একটি পাম্পের সাকশন ইনলেটে ইনস্টল করা হয়।
উদ্দেশ্য: পাম্প ইম্পেলারে তরলের মসৃণ, সুবিন্যস্ত প্রবাহ তৈরি করা।
কিভাবে এটা কাজ করে:
টার্বুলেন্স হ্রাস করে: একটি ধারালো-প্রান্তযুক্ত ইনলেট পাইপ ওয়াল থেকে তরলকে 'আলাদা' করে, ঘূর্ণি এবং টার্বুলেন্স তৈরি করে।
প্রবেশের ক্ষতি কম করে: এই টার্বুলেন্স চাপের একটি উল্লেখযোগ্য ক্ষতি (হেড লস) তৈরি করে, যা পাম্পকে তরল টানতে আরও বেশি কাজ করতে বাধ্য করে।
ল্যামিনার ফ্লো প্রচার করে: বেল মাউথের ধীরে ধীরে বাঁকা আকৃতি তরলকে পাইপের মধ্যে মসৃণভাবে গাইড করে, বিভাজন কমিয়ে এবং আরও ল্যামিনার (মসৃণ) প্রবাহ প্রোফাইল বজায় রাখে।
সুবিধা:
পাম্পের দক্ষতা বৃদ্ধি করে: ইনলেট ক্ষতি হ্রাস করে, পাম্পকে একই প্রবাহের হার অর্জনের জন্য কম শক্তি প্রয়োজন।
ক্যাভিটেশন প্রতিরোধ করে: ক্যাভিটেশন হল পাম্প ইনলেটে কম চাপের কারণে বাষ্প বুদবুদের গঠন এবং পতন, যা ইম্পেলারকে ধ্বংস করতে পারে। একটি বেল মাউথ ইনলেটে উচ্চ চাপ বজায় রাখতে সাহায্য করে, এই ক্ষতিকারক ঘটনাটি প্রতিরোধ করে।
কম্পন এবং শব্দ হ্রাস করে: মসৃণ প্রবাহ মানে কম কম্পন এবং একটি শান্ত অপারেটিং পাম্প।
পাম্পের জীবন বৃদ্ধি করে: ক্যাভিটেশন প্রতিরোধ করে এবং চাপ হ্রাস করে, পাম্পের জীবনকাল উল্লেখযোগ্যভাবে বৃদ্ধি পায়।
সাধারণ স্থান: জল শোধন কেন্দ্র, শিল্প শীতলকরণ ব্যবস্থা, জাহাজের ব্যালস্ট সিস্টেম, বৃহৎ আকারের HVAC, এবং যেকোনো উচ্চ-প্রবাহ পাম্পিং অ্যাপ্লিকেশন।
২. হাইড্রোলিক্স এবং টেস্টিং ট্যাঙ্ক
এটি পাম্পিংয়ের মতোই একটি অ্যাপ্লিকেশন, তবে একটি নিয়ন্ত্রিত পরীক্ষার পরিবেশে।
উদ্দেশ্য: একটি পরীক্ষা বিভাগে জলের একটি অভিন্ন এবং ব্যাঘাতমুক্ত প্রবাহ তৈরি করা।
কিভাবে এটা কাজ করে: একটি জল টানেল বা টোয়িং ট্যাঙ্কে, একটি বেল মাউথ পরীক্ষা বিভাগের প্রবেশপথে ব্যবহৃত হয় যেখানে একটি মডেল (যেমন একটি জাহাজের হুল বা সাবমেরিন) স্থাপন করা হয়।
সুবিধা:
সঠিক ডেটা: একটি মসৃণ, অভিন্ন প্রবাহ প্রোফাইল সঠিক জলবাহী ডেটা (যেমন ড্র্যাগ এবং লিফট কোফিসিয়েন্ট) সংগ্রহ করার জন্য অপরিহার্য।
বাস্তব-বিশ্বের পরিস্থিতি অনুকরণ করে: এটি একটি বস্তু উন্মুক্ত জলে অনুভব করবে এমন পরিষ্কার, নির্বিঘ্ন প্রবাহকে প্রতিলিপি করতে সহায়তা করে।
৩. মহাকাশ ও বায়ু টানেল
এটি জলবাহী অ্যাপ্লিকেশনের এরোডাইনামিক সমতুল্য।
উদ্দেশ্য: একটি বায়ু টানেলের পরীক্ষা বিভাগে বাতাসকে মসৃণভাবে গাইড এবং ত্বরান্বিত করা।
কিভাবে এটা কাজ করে: একটি বায়ু টানেলের ইনটেকের বড়, প্রসারিত খোলা (বেল মাউথ) প্রথমে বাতাসকে ধীর করে দেয়, যা এটিকে স্থির হতে এবং সোজা হতে দেয়, তারপর এটি সংকোচন বিভাগের মাধ্যমে পরীক্ষা এলাকায় ত্বরান্বিত হয়।
সুবিধা:
ল্যামিনার, অভিন্ন প্রবাহ: বিমানের স্কেল মডেল, গাড়ি বা বিল্ডিং পরীক্ষা করার জন্য মিথ্যা টার্বুলেন্স প্রবর্তন না করে অপরিহার্য।
উচ্চ-মানের ফলাফল: বেল মাউথের গুণমান সরাসরি সংগৃহীত এরোডাইনামিক ডেটার গুণমান এবং নির্ভরযোগ্যতাকে প্রভাবিত করে।
৪. মেরিন শিল্প (থ্রাস্টার টানেল)
উদ্দেশ্য: জাহাজ এবং অফশোর প্ল্যাটফর্মে বো এবং স্টার্ন থ্রাস্টারের দক্ষতা উন্নত করা।
কিভাবে এটা কাজ করে: হুলের মধ্যে একটি টানেল ড্রিল করা হয় এবং এর ভিতরে একটি থ্রাস্টার মাউন্ট করা হয়। এই টানেলের অভ্যন্তরীণ এবং বাইরের উভয় খোলার উপরে একটি বেল মাউথ লাগানো হয়।
সুবিধা:
থ্রাস্ট বৃদ্ধি: টানেলে জলকে আরও দক্ষতার সাথে প্রবেশ করতে এবং বের হতে দেওয়ার মাধ্যমে, থ্রাস্টার একই পরিমাণ শক্তির জন্য আরও থ্রাস্ট তৈরি করে।
ড্র্যাগ হ্রাস (ব্যবহার না করার সময়): সুবিন্যস্ত আকৃতি একটি ধারালো-প্রান্তযুক্ত গর্তের তুলনায় জাহাজের জলের মধ্য দিয়ে যাওয়ার সময় কম জলবাহী ড্র্যাগ তৈরি করে।
৫. উপাদান হ্যান্ডলিং এবং হপার ডিজাইন
উদ্দেশ্য: একটি স্টোরেজ হপার থেকে একটি প্রক্রিয়াকরণ লাইন বা কনভেয়ারে বাল্ক উপাদান (পাউডার, গ্রানুল, পেললেট) এর মসৃণ, নির্ভরযোগ্য প্রবাহ নিশ্চিত করা।
কিভাবে এটা কাজ করে: একটি হপারের আউটলেটের বেল মাউথ আকৃতি উপাদানগুলিকে 'ব্রিজিং' বা 'আর্চিং' (একটি স্থিতিশীল ব্লক তৈরি করা যা প্রবাহ বন্ধ করে) থেকে বাধা দেয়।
সুবিধা:
জ্যামিং প্রতিরোধ করে: অস্থির ফানেল প্রবাহের পরিবর্তে ভর প্রবাহকে উৎসাহিত করে।
সামঞ্জস্যপূর্ণ ফিড রেট: সঠিক ব্যাচিং এবং প্রক্রিয়া নিয়ন্ত্রণের জন্য অপরিহার্য।
স্বাস্থ্যকর: স্টেইনলেস স্টিল পরিষ্কার করা সহজ এবং অ-প্রতিক্রিয়াশীল, যা এটিকে খাদ্য, ফার্মাসিউটিক্যাল এবং রাসায়নিক শিল্পের জন্য আদর্শ করে তোলে।
| উপাদান |
বর্ণনা |
উদ্দেশ্য/ফাংশন |
| পাইপ |
স্পুলের প্রাথমিক সরল দৈর্ঘ্য। |
তরল পরিবহনের জন্য প্রধান নালী। |
| এলবো |
একটি ফিটিং যা পাইপ রানের দিক পরিবর্তন করে (যেমন, ৯০°, ৪৫°)। |
বাধাগুলির চারপাশে নেভিগেট করতে এবং প্রবাহের পথ পরিবর্তন করতে। |
| টিইই |
একটি ফিটিং যার একটি ইনলেট এবং দুটি আউটলেট (বা তদ্বিপরীত)। |
পাইপিং সিস্টেমে একটি শাখা সংযোগ তৈরি করতে। |
| রিডিউসার |
একটি কেন্দ্রীভূত বা বিকেন্দ্রিক ফিটিং যা বিভিন্ন ব্যাসের পাইপগুলিকে সংযুক্ত করে। |
বিভিন্ন পাইপ আকারের মধ্যে পরিবর্তন করতে। |

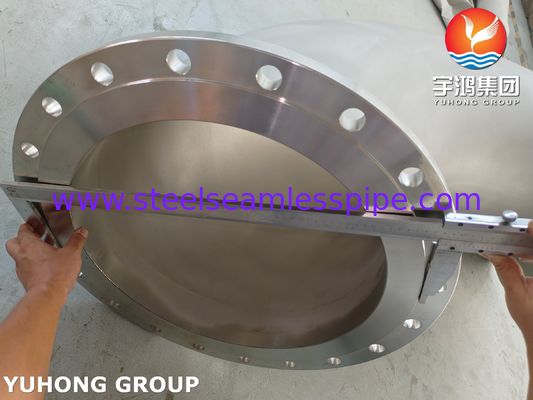

| ফ্ল্যাঞ্জ |
পরিধির চারপাশে বোল্ট ছিদ্র সহ একটি ডিস্ক-এর মতো উপাদান। |
গুরুত্বপূর্ণ কাজ: এই স্পুলটিকে সাইটে অন্যান্য স্পুল, সরঞ্জাম বা ভালভের সাথে সংযুক্ত করতে। বিচ্ছিন্নকরণ এবং রক্ষণাবেক্ষণের অনুমতি দেয়। |
| স্টাব এন্ড |
প্রধান পাইপ রানে সরাসরি ঢালাই করা একটি ছোট পাইপ। |
শাখা তৈরি করার জন্য একটি টি-এর একটি সহজ, প্রায়শই সস্তা বিকল্প |
| সাপোর্ট অ্যাটাচমেন্ট |
স্পুলের সাথে ঢালাই করা একটি ইস্পাত প্লেট বা লাগ। |
কাঠামোতে পাইপ সমর্থন, হ্যাঙ্গার বা অ্যাঙ্কর সংযুক্ত করার জন্য একটি বিন্দু সরবরাহ করে। |
