এএসটিএম বি৩৬৬ অ্যালোয় সি২২ (ইউএনএস নং ০৬০২২) বট ওয়েল্ড ইলবোস
ভূমিকা: নিকেল খাদ কোমরের ক্ষয় প্রতিরোধের চূড়া
অ্যালোয় সি২২ (ইউএনএস এন০৬০২২) এএসটিএম বি৩৬৬ অনুযায়ী নির্মিত বট ওয়েল্ড এলবোসগুলি চাহিদাপূর্ণ শিল্প পাইপিং সিস্টেমের জন্য জারা প্রতিরোধের স্বর্ণ মানকে প্রতিনিধিত্ব করে।এই নিকেল-ক্রোমিয়াম-মোলিবডেনম-টংস্টেন খাদ অক্সিডাইজিং এবং হ্রাস পরিবেশে ব্যতিক্রমী কর্মক্ষমতা প্রদান করে, ক্লোরাইড, অ্যাসিড (সালফুরিক, হাইড্রোক্লোরিক, ফসফোরিক সহ) এবং মিশ্র এসিড / লবণ সমাধানগুলি পরিচালনা করে যেখানে কম খাদগুলি ব্যর্থ হয়।আমাদের সুনির্দিষ্ট কনুই বিশ্বব্যাপী সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে ফুটো মুক্ত প্রবাহের দিক পরিবর্তন নিশ্চিত করে.
অ্যালোয় সি২২ রাসায়নিক গঠন: সর্বোচ্চ স্থিতিশীলতার জন্য ডিজাইন করা
সি২২ কব্জিগুলির অসামান্য ক্ষয় প্রতিরোধ ক্ষমতা এর কঠোরভাবে নিয়ন্ত্রিত, ভারসাম্যপূর্ণ রসায়ন থেকে উদ্ভূতঃ
টেবিল ১ঃ এএসটিএম বি৩৬৬ অ্যালোয় সি২২ (ইউএনএস এন০৬০২২) সাধারণ রাসায়নিক রচনা (সর্বোচ্চ ওজন % যদি না উল্লেখ করা হয়)
| উপাদান |
নিকেল (নি) |
ক্রোমিয়াম (Cr) |
মলিবডেনাম (মো) |
টংস্টেন (ডাব্লু) |
লোহা (Fe) |
কোবাল্ট (কো) |
কার্বন (সি) |
ম্যাঙ্গানিজ (Mn) |
সিলিকন (Si) |
| প্রয়োজনীয়তা |
ব্যালেন্স |
20.০-২২।5 |
12.৫-১৪5 |
2.৫-৩।5 |
2.০-৬।0 |
≤ ২5 |
≤ ০015 |
≤ ০50 |
≤ ০08 |
মূলঃ এই সুনির্দিষ্ট Ni-Cr-Mo-W ভারসাম্য একটি অত্যন্ত স্থিতিশীল প্যাসিভ ফিল্ম তৈরি করে, গর্ত প্রতিরোধী, ফাটল জারা, এবং চাপ জারা ফাটল (SCC) ।
অ্যালোয় সি২২ সমতুল্য গ্রেডঃ গ্লোবাল উপাদান স্বীকৃতি
সি২২ কব্জি বিভিন্ন আন্তর্জাতিক মানদণ্ডের অধীনে একই / অনুরূপ ক্ষয়কারক পারফরম্যান্সের জন্য নির্দিষ্ট করা হয়েছেঃ
টেবিল ২ঃ অ্যালগ্রিড সি২২ (ইউএনএস এন০৬০২২) আন্তর্জাতিক সমতুল্য স্পেসিফিকেশন
| মানক ব্যবস্থা |
ইউএনএস |
EN (ইউরোপ) |
W.Nr. (DIN) |
আইএসও |
জেআইএস (জাপান) |
গস্ট (রাশিয়া) |
সাধারণ বাণিজ্যিক নাম |
| নামকরণ |
N06022 |
NiCr21Mo14W |
2.4602 |
NW 6022 |
NW 6022 |
ХН60МВЮ |
Hastelloy® C-22, INCONEL® খাদ 622 |
দ্রষ্টব্যঃ সমতুল্যতা অনুরূপ ক্ষয় ক্ষমতা নির্দেশ করে; বিনিময়যোগ্যতার জন্য নির্দিষ্ট স্ট্যান্ডার্ড প্রয়োজনীয়তা যাচাই করুন।
অ্যালোয় সি২২ যান্ত্রিক বৈশিষ্ট্যঃ শক্তি উত্পাদনযোগ্যতা পূরণ করে
C22 এমনকি আক্রমণাত্মক সেবা অবস্থার মধ্যে চমৎকার যান্ত্রিক বৈশিষ্ট্য বজায় রাখেঃ
টেবিল ৩ঃ এএসটিএম বি৩৬৬/বি৫৬৪ অ্যালোয় সি২২ সাধারণ রুম তাপমাত্রা যান্ত্রিক বৈশিষ্ট্য (মেশানো এবং গ্লাইডড অবস্থা)
| সম্পত্তি |
টান শক্তি (মিনিট) |
রিটার্ণ শক্তি (০.২% অফসেট, মিনিট) |
লম্বা (২" অথবা ৫০ মিমি, মিনিট) |
কঠোরতা (রকওয়েল বি, সর্বোচ্চ) |
| প্রয়োজনীয়তা |
৬৯০ এমপিএ (১০০ কিসি) |
৩১০ এমপিএ (৪৫ কেসি) |
৪০% |
১০০ হিরোবিন |
| সাধারণ অর্জিত মূল্য |
৭৮০-৮৯৫ এমপিএ (১১৩-১৩০ কিসি) |
৩৬০-৪১৫ এমপিএ (৫২-৬০ ক্লি) |
৫৫-৬৫% |
৭৫-৯০ HRB |
মূলঃ উচ্চ নমনীয়তা (প্রসারিততা) কনুইগুলির জন্য ভাল গঠনযোগ্যতা নিশ্চিত করে, যখন শক্তি বেশিরভাগ ক্ষয়কারী পরিষেবা প্রয়োজন অতিক্রম করে।
অ্যালোয় সি২২ এলকবো প্রোডাক্ট রেঞ্জঃ সমালোচনামূলক সার্ভিসের জন্য নির্ভুলভাবে গঠিত
আমরা সিস্টেম ইন্টিগ্রেশনের জন্য ASTM B366 C22 বিট ওয়েল্ড এলবোডের সম্পূর্ণ স্পেকট্রাম সরবরাহ করিঃ

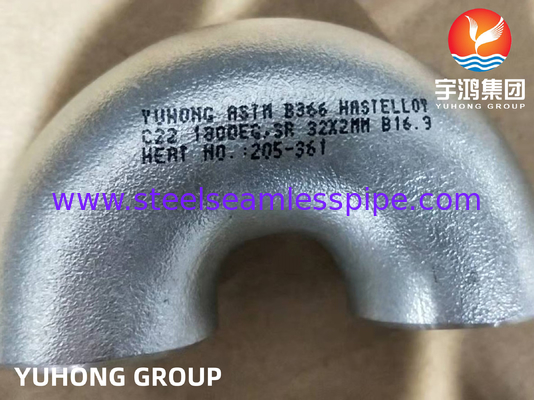

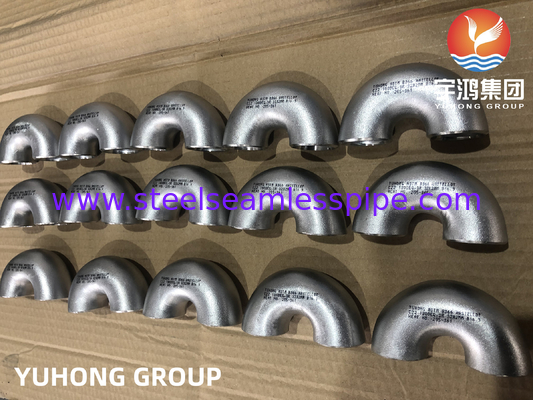

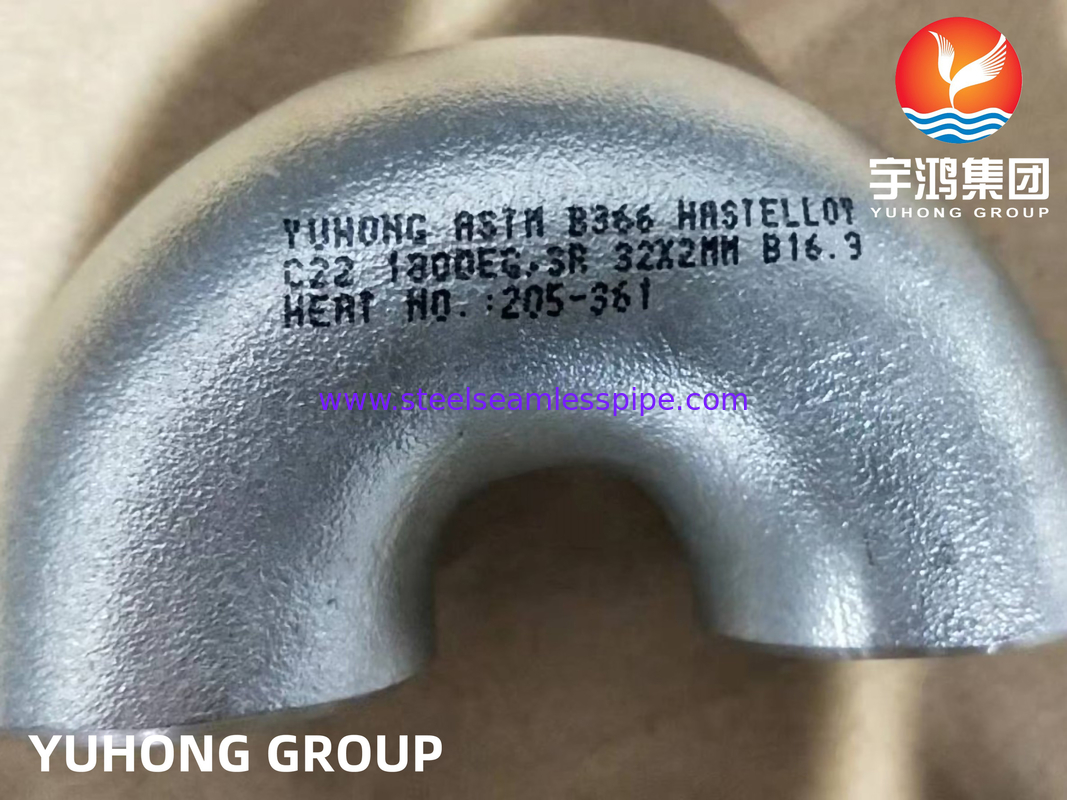

- প্রকারঃ ৯০° এলবোস (LR & SR), ৪৫° এলবোস, ১৮০° রিটার্নস (LR & SR)
- মাত্রাঃ ASME B16.9 / MSS SP-43 (স্ট্যান্ডার্ড), ASME B16.28 (বট ওয়েল্ড সংক্ষিপ্ত ব্যাসার্ধ)
- আকারঃ 1/2 "NB (DN15) থেকে 48" NB (DN1200)
- দেয়াল বেধঃ SCH 5S, SCH 10S, SCH 40S, SCH 80S, SCH 160S, XXS; এছাড়াও গ্রাহকের নির্দিষ্ট বেধ (WT) অনুযায়ী উপলব্ধ।
- উত্পাদন প্রক্রিয়াঃ সিউমলেস (এসএমএলএস) বা ওয়েল্ডেড এবং সলিউশন অ্যানিলড (জারা প্রতিরোধের জন্য বাধ্যতামূলক) ।
- শেষঃ বেভেলড শেষ (এএসএমই বি ১৬.২৫) ।
অ্যালগ্রিড সি২২ এলবো আকারের ত্রুটিঃ নির্ভুলতা নিশ্চিত
আমাদের কব্জি কঠোর মাত্রিক মান মেনে চলে যা ফিট-আপ এবং ওয়েড অখণ্ডতা নিশ্চিত করে:
টেবিল ৪ঃ এএসএমই বি১৬.৯ অনুযায়ী সি২২ অ্যালগ্রিম এলবোডের জন্য মূল মাত্রা ত্রুটি
| প্যারামিটার |
সহনশীলতা |
| সেন্টার-টু-এন্ড (৯০° LR) |
NPS ≤ 24 "এর জন্য ±1.6 মিমি (1/16") NPS > 24 "এর জন্য ±3.2 মিমি (1/8") |
| কেন্দ্র থেকে শেষ পর্যন্ত (90° SR) |
সমস্ত এনপিএসের জন্য ±1.6 মিমি (1/16") |
| কেন্দ্র থেকে শেষ পর্যন্ত (45°) |
NPS ≤ 24 "এর জন্য ±1.6 মিমি (1/16") NPS > 24 "এর জন্য ±3.2 মিমি (1/8") |
| ঘূর্ণায়মানতা থেকে বেরিয়ে আসা (Ovality) |
নামমাত্র ওডি ম্যাক্সের ১% (সেলাইডিং প্রস্তুতির পরে) |
| দেয়ালের বেধ |
অর্ডার করা নামমাত্র দেয়ালের ±12.5% (অবিশিষ্ট পাইপ/টিউবের মিলিং সহনশীলতা সাপেক্ষে) |
| বেভেল অ্যাঙ্গেল |
37.5° ± 2.5° |
| বেভেল ল্যান্ড (মুখ) |
1.6 মিমি ± 0.8 মিমি (1/16 " ± 1/32") |
অ্যালোয় সি২২ এলকো অ্যাপ্লিকেশনঃ সবচেয়ে আক্রমণাত্মক পরিবেশ জয়
এই কব্জিগুলি ক্ষয় প্রতিরোধের ক্ষেত্রে সবচেয়ে বেশি গুরুত্বপূর্ণঃ
- রাসায়নিক প্রক্রিয়াকরণঃ রিঅ্যাক্টর, মিক্সার, HCl, H2SO4, H3PO4, এসিটিক এসিড, ক্লোরিন, দ্রাবকগুলির জন্য পাইপিং।
- দূষণ নিয়ন্ত্রণ (এফজিডি/স্ক্রাবার): নল, হেডার, কুয়াশা নির্মূলকারী, গরম, ভিজা SO2/Cl−/F− পরিচালনা করে এমন শোষক টাওয়ার।
- ফার্মাসিউটিক্যালঃ উচ্চ বিশুদ্ধতা প্রক্রিয়া লাইন, CIP / SIP সিস্টেম যা দূষণ প্রতিরোধের প্রয়োজন।
- পলপ অ্যান্ড পেপারঃ ব্লিচিং প্ল্যান্ট (ক্লোরিন ডাই অক্সাইড, হাইপোক্লোরাইট), ডাইজেস্টার, লিকর লাইন।
- বর্জ্য জ্বালানী ও চিকিত্সাঃ ধোঁয়া গ্যাস, ছাই লর এবং লিচ্যাট হ্যান্ডলিং সিস্টেম।
- সামুদ্রিক ও অফশোরঃ সমুদ্রের পানি শীতল করা, বালাস্টের পানি পরিশোধন, রাসায়নিক ইনজেকশন।
- পারমাণবিক জ্বালানী পুনরায় প্রক্রিয়াজাতকরণঃ নাইট্রিক এসিড এবং বিভাজন পণ্য পরিচালনা।
- অ্যাসিড মাইনিং এন্ড মেটাল রিফাইনিংঃ ইলেক্ট্রোউইনিং, পিকলিং, ইলেক্ট্রোলাইট হ্যান্ডলিং।
কেন আমাদের এএসটিএম বি৩৬৬ অ্যালোয় সি২২ কব্জি বেছে নেবেন?
- উপাদান অখণ্ডতাঃ EN 10204 3.1/3.2 অনুযায়ী মিল টেস্ট সার্টিফিকেট (এমটিসি) যা সম্পূর্ণ ট্র্যাকযোগ্যতা এবং সম্মতি নিশ্চিত করে।
- সুনির্দিষ্ট উত্পাদনঃ নিখুঁত ফিট-আপের জন্য ASME B16.9 / B16.28 মাত্রা সহনশীলতার কঠোর সম্মতি।
- অপ্টিমাল ক্ষয় প্রতিরোধেরঃ ASTM B366 অনুযায়ী সমাধান annealing সর্বোচ্চ খাদ কর্মক্ষমতা নিশ্চিত করে।
- বিশ্বব্যাপী উপলভ্যতাঃ মূল আকারে স্টক করা; কাস্টম অর্ডারগুলি তাত্ক্ষণিকভাবে পূরণ করা হয়।
- প্রযুক্তিগত দক্ষতাঃ উপাদান নির্বাচন এবং প্রয়োগের উপযুক্ততার জন্য ইঞ্জিনিয়ারিং সহায়তা।
আজই আপনার ক্ষয় প্রতিরোধী সমাধান অর্ডার করুন!
আপনার প্রয়োজনীয় আকার, সময়সূচী এবং পরিমাণে ASTM B366 অ্যালোয় C22 (UNS N06022) Butt Weld Elbows এর জন্য একটি উদ্ধৃতি অনুরোধ করুন। কোণ (90°/45°/180°) এবং ব্যাসার্ধ (LR/SR) নির্দিষ্ট করুন।
