ASTM A182 F316L BSP ইউনিয়ন এবং হেক্স নিপল প্রেসার ফোরজিং
ASTM A182 F316L BSP ইউনিয়ন এবং হেক্স নিপল হল F316L স্টেইনলেস স্টিল থেকে তৈরি পাইপ সংযোগকারী (ASTM A182 মানগুলির সাথে সঙ্গতিপূর্ণ)। এগুলির চমৎকার জারা প্রতিরোধ ক্ষমতা রয়েছে (বিশেষ করে ক্লোরাইড, অ্যাসিড এবং উচ্চ তাপমাত্রার পরিবেশের প্রতিরোধ ক্ষমতা) এবং রাসায়নিক, সামুদ্রিক, খাদ্য ও ঔষধের মতো কঠোর পরিস্থিতিতে উপযুক্ত। তাদের মধ্যে:

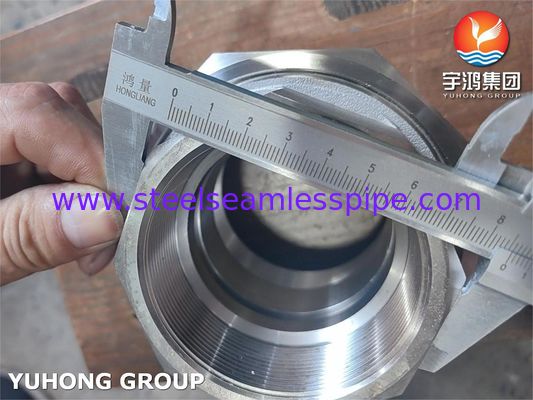

ইউনিয়ন (স্লিপ জয়েন্ট): BSP ব্রিটিশ স্ট্যান্ডার্ড থ্রেড (শঙ্কুযুক্ত BSPT বা সমান্তরাল BSPP) ব্যবহার করে, যা একটি নাট, একটি অভ্যন্তরীণ থ্রেড প্রান্ত এবং একটি বাহ্যিক থ্রেড প্রান্ত নিয়ে গঠিত, দ্রুত বিচ্ছিন্নকরণ এবং একত্রিতকরণ সমর্থন করে এবং পাম্প, ভালভ বা ফিল্টার রক্ষণাবেক্ষণের জন্য সুবিধাজনক;

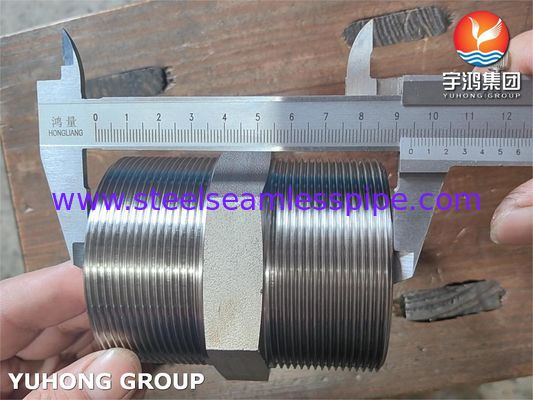

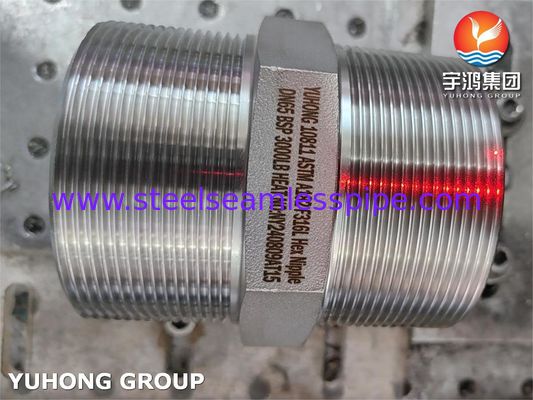

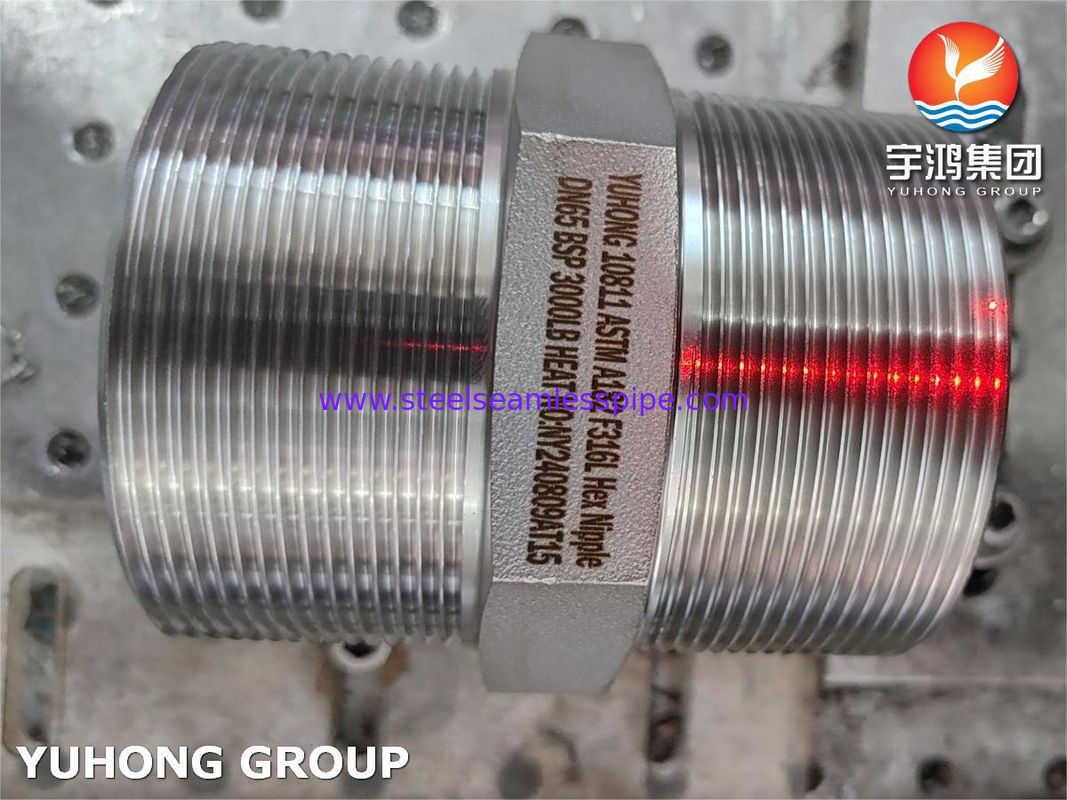

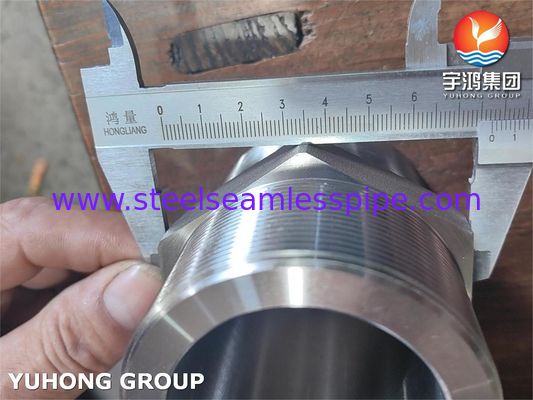

হেক্স নিপল (ষড়ভুজাকার শর্ট): উভয় প্রান্তই BSP বাইরের থ্রেডযুক্ত এবং মাঝখানে একটি ষড়ভুজাকার রেঞ্চের অবস্থান রয়েছে, যা পাইপলাইন প্রসারিত করতে, পাইপ ফিটিং মানিয়ে নিতে বা যন্ত্র স্থাপন করতে ব্যবহৃত হয়।
উভয়ই ASME B16.11 চাপ রেটিং পূরণ করে এবং -200°C থেকে +800°C (স্বল্প মেয়াদে) অপারেটিং তাপমাত্রা পরিসীমা রয়েছে। কেনার সময়, থ্রেডের প্রকার (BSPT/BSPP), আকার এবং পৃষ্ঠের চিকিত্সা প্রয়োজনীয়তা (যেমন ইলেক্ট্রোলাইটিক পলিশিং) উল্লেখ করা এবং উপাদান সম্মতি নিশ্চিত করতে একটি উপাদান গুণমান শংসাপত্র (MTR) অনুরোধ করা প্রয়োজন।
স্টেইনলেস স্টিল ফ্ল্যাঞ্জ A/SA 182
| বাণিজ্যিক নাম |
গ্রেড |
UNS # |
ফ্ল্যাঞ্জ |
| 316L |
F316L |
S31603 |
A182 / SA182 |
ASTM A182 f316l ফ্ল্যাঞ্জের রাসায়নিক গঠন
| প্রতীক |
C |
Mn |
P |
S |
Si |
Ni |
Cr |
Mo |
| F316L |
0.03 |
2 |
0.045 |
0.03 |
1 |
10.0-15.0 |
16.0-18.0 |
2.00-3.00 |
ASTM A182 f316l ফ্ল্যাঞ্জের যান্ত্রিক বৈশিষ্ট্য
| উপাদান প্রতীক |
টান শক্তি min, MPa |
ফলন বিন্দু min, Mpa |
দীর্ঘতা min, % |
এলাকার হ্রাস min, % |
| ASTM A182 F316L |
485 |
170 |
30 |
50 |
ফিটিং
ফাংশন: রক্ষণাবেক্ষণের জন্য দ্রুত বিচ্ছিন্ন করার অনুমতি দেওয়ার সময় দুটি পাইপকে সংযুক্ত করে।
নকশা: তিনটি অংশ নিয়ে গঠিত - নাট, মহিলা প্রান্ত এবং পুরুষ প্রান্ত (উভয়ই BSP থ্রেড)।
ব্যবহারের উদাহরণ: যে সিস্টেমগুলিতে ঘন ঘন পরিষেবা প্রয়োজন (যেমন পাম্প, ফিল্টার)।
ষড়ভুজাকার ফিটিং
ফাংশন: উভয় প্রান্তে BSP পুরুষ থ্রেড এবং একটি ষড়ভুজাকার কেন্দ্র সহ সংক্ষিপ্ত পাইপ বিভাগ।
ব্রিটিশ স্ট্যান্ডার্ড পাইপ থ্রেড (BSPT বা BSPP):
BSPT (শঙ্কুযুক্ত): ইন্টারফারেন্স ফিট দ্বারা সীলমোহর করে (এশিয়া/ইউরোপে সাধারণ)।
BSPP (সমান্তরাল): সিলিং গ্যাসকেট বা ও-রিং প্রয়োজন।
অ্যাপ্লিকেশন:
রাসায়নিক প্ল্যান্ট: অ্যাসিড, দ্রাবক বা ক্লোরাইড পরিচালনা করা।
সামুদ্রিক সিস্টেম: ব্রাইন কুলিং লাইন, ব্যালস্ট সিস্টেম।
খাদ্য ও ফার্মাসিউটিক্যাল: স্যানিটারি তরল স্থানান্তর, ঘন ঘন পরিষ্কারের প্রয়োজন।
স্টিম লাইন: নিম্ন-চাপের বাষ্প পরিষেবা (অনুগ্রহ করে চাপ রেটিং যাচাই করুন)।
