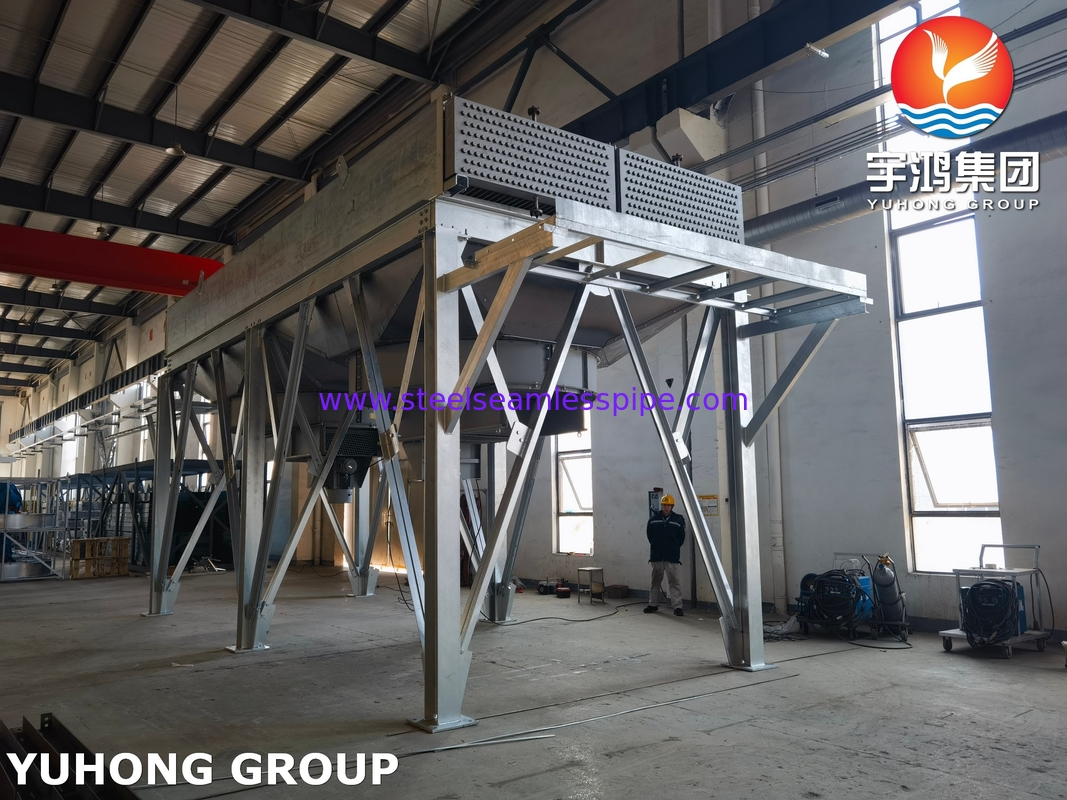

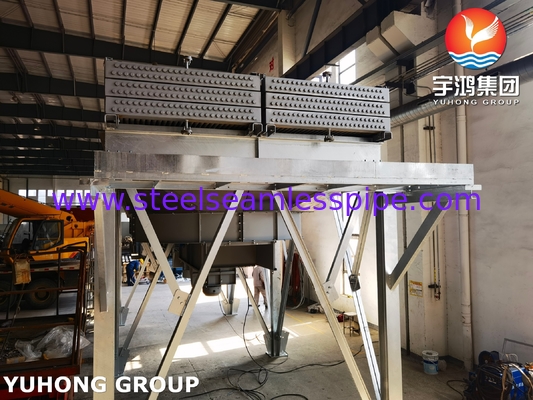

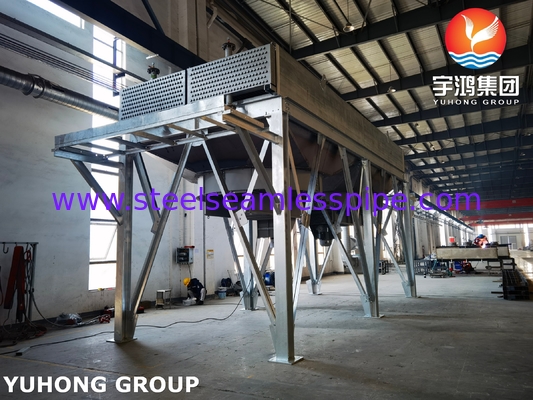

বায়ু বিস্ফোরণ টাইপ অনুভূমিক বায়ু শীতল তাপ এক্সচেঞ্জার এমবেডেড জি ফিন টিউব API 661 ASME VIII Div.1, ISO 13706

বায়ু বিস্ফোরণ টাইপ অনুভূমিক বায়ু শীতল তাপ এক্সচেঞ্জার, এমবেডেড জি ফিন টিউব, API 661, ASME VIII Div.1, ISO 13706


এইচঅনুভূমিক বায়ু শীতল তাপ এক্সচেঞ্জার (ACHE)তাপ এক্সচেঞ্জারের একটি প্রকার যেখানেগরম প্রক্রিয়া তরল অনুভূমিক টিউব মাধ্যমে প্রবাহিত হয় যখন পরিবেষ্টিত বায়ু তাদের মাধ্যমে জোর করা হয় বা প্ররোচিত করা হয়শীতল করার জন্য। এই ব্যাপকভাবে ব্যবহৃত হয়শোধনাগার, পেট্রোকেমিক্যাল প্ল্যান্ট, বিদ্যুৎ কেন্দ্র এবং গ্যাস প্রক্রিয়াকরণ সুবিধাতাদের কার্যকারিতা এবং স্থান সংরক্ষণের নকশার কারণে।



1. অনুভূমিক এসিএইচই-র মূল বৈশিষ্ট্য

A. ডিজাইন ও উপাদান

1. টিউব বান্ডেল

   • অনুভূমিক নল(সাধারণত তাপ স্থানান্তরের জন্য ফিনিং) ।

   • উপকরণ:কার্বন ইস্পাত, স্টেইনলেস স্টীল, তামা-নিকেল, টাইটানিয়াম.

   • ফিনিস:অ্যালুমিনিয়াম (সবচেয়ে সাধারণ), স্টেইনলেস স্টীল, বা গ্যালভানাইজড স্টীল.

2. ভক্ত ও ড্রাইভার

   • জোরপূর্বক ড্রাফ্ট (বন্ডের নীচে ভ্যান)অথবাপ্ররোচিত ড্রাফ্ট (বাণ্ডেলের উপরে ভ্যান).

   • ফ্যানের ধরন:অক্ষীয় বা সেন্ট্রিফুগাল.

   • ড্রাইভার:বৈদ্যুতিক মোটর, বাষ্প টারবাইন বা জলবাহী সিস্টেম.

3. হেডার ও ডোজ

   • প্লাগ-টাইপ, কভার প্লেট, বা ম্যানিফোল্ড হেডার.

   • এর জন্য ডিজাইন করা ডোজতাপীয় সম্প্রসারণ.

4. সমর্থন কাঠামো

   • কার্বন ইস্পাত ফ্রেমক্ষয় প্রতিরোধী লেপ দিয়ে।

   • ডিজাইন করা হয়েছেবায়ু ও ভূমিকম্পের চাপ(এপিআই ৬৬১ অনুযায়ী) ।

B. প্রবাহের বিন্যাস

• প্রক্রিয়া তরল প্রবাহ: অভ্যন্তরীণ টিউব (এক-পাস বা মাল্টি-পাস) ।

• বায়ু প্রবাহ: ক্রসফ্লো ফিনড টিউবগুলির উপর।

2. অনুভূমিক এসিএইচইগুলির সুবিধা

✔স্থান দক্ষতা✓ উল্লম্ব নকশার তুলনায় কমপ্যাক্ট ফুটপ্রিন্ট।
✔বায়ু বিতরণের উন্নতি√ অনুভূমিক বায়ু প্রবাহের কারণে অভিন্ন শীতলতা।
✔সহজ রক্ষণাবেক্ষণ✅ টিউব বান্ডিলগুলি পরিষ্কারের জন্য সহজেই সরানো যায়।
✔নমনীয় বিন্যাস√ পাইপ র্যাক বা স্থল স্তরে ইনস্টল করা যেতে পারে।
✔জ্বালানি দক্ষতাভেরিয়েবল স্পিডের ভ্যানগুলি শক্তি খরচকে অনুকূল করে তোলে।

3. সাধারণ আবেদন

• শোধনাগার: হাইড্রোকার্বন স্ট্রিমগুলি শীতল করা (যেমন, ওভারহেড কনডেন্সার) ।

• বিদ্যুৎ কেন্দ্র: লুব্রিকেটিং তেল, ট্রান্সফরমার তেলের জন্য সহায়ক শীতল।

• গ্যাস প্রক্রিয়াকরণ: প্রাকৃতিক গ্যাস তরল (এনজিএল) এর জন্য কনডেনসার।

• রাসায়নিক কারখানা: কুলিং রিঅ্যাক্টর, ডিস্টিলেশন কলাম।

4. ডিজাইন বিবেচনা (এপিআই 661 সম্মতি)

A. তাপীয় কর্মক্ষমতা

• নকশা পরিবেষ্টন তাপমাত্রা: সাধারণত৩৮°সি (১০০°ফারেনহাইট).

• ঘনিষ্ঠতা তাপমাত্রা: আউটপুট প্রক্রিয়া তাপমাত্রা এবং পরিবেষ্টিত বায়ুর মধ্যে পার্থক্য (সাধারণত১০-২০°সি) ।

বি. যান্ত্রিক নকশা

• বায়ু লোড: প্রতিরোধ করতে হবে১৬০ কিমি/ঘন্টা (১০০ মাইল)বাতাস।

• সিসমিক ডিজাইন: স্থানীয় কোড অনুযায়ী (যেমন, ASCE 7) ।

• ক্ষয়যোগ্যতা: সর্বনিম্ন1.5 মিমি (1/16 ইঞ্চি).

সি. কম্পন ও গোলমাল নিয়ন্ত্রণ

• প্রাকৃতিক ফ্রিকোয়েন্সি বিশ্লেষণরেজোনেন্স এড়াতে।

• অ্যাকোস্টিক চেম্বারযদি গোলমালের পরিমাণ বেশি হয়85 ডিবি ((এ).

5. রক্ষণাবেক্ষণ ও সমস্যা সমাধান

6তুলনাঃ অনুভূমিক বনাম উল্লম্ব ACHE

সিদ্ধান্ত

অনুভূমিক বায়ু-শীতল তাপ এক্সচেঞ্জারগুলি বহুমুখী, দক্ষ এবং রক্ষণাবেক্ষণ করা সহজ, যা তাদের শোধনাগার, বিদ্যুৎ কেন্দ্র এবং গ্যাস প্রক্রিয়াকরণের জন্য আদর্শ করে তোলে। মূল সম্মতি মানগুলির মধ্যে এপিআই 661,আইএসও ১৩৭০৬, এবং এএসএমই বিপিভিসি।
