এপিআই ৬৬১ তেল শোধনাগারের জন্য এয়ার কুলার তাপ এক্সচেঞ্জার

এপিআই ৬৬১ তেল শোধনাগারের জন্য এয়ার কুলার তাপ এক্সচেঞ্জার


এপিআই ৬৬১ এর প্রযোজ্যতা

• প্রযোজ্যজোরপূর্বক বা প্ররোচিত ড্রাফ্ট বায়ু-শীতল তাপ এক্সচেঞ্জার.

• কভারযান্ত্রিক নকশা,তাপীয় কর্মক্ষমতা, এবংঅপারেশনাল প্রয়োজনীয়তা.

• আছেনানিম্নলিখিত ক্ষেত্রে প্রযোজ্যঃ

  • এইচভিএসি সিস্টেম।

  • রেফ্রিজারেশন ইউনিট।

  • অভ্যন্তরীণ জ্বলন ইঞ্জিনের রেডিয়েটর

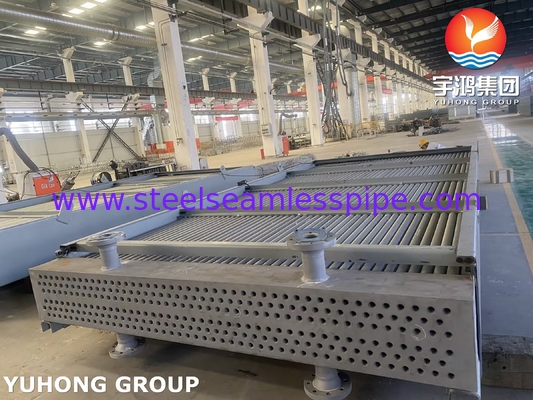

  • টিউব বান্ডিল:

    • টিউব সাধারণতকার্বন ইস্পাত, স্টেইনলেস স্টীল, বা খাদ(যেমন, Cu/Ni, Titanium) ।

    • সাজানোঅনুভূমিক, এ-ফ্রেম বা ভি-ফ্রেমকনফিগারেশন।

  • ভক্ত ও ড্রাইভার:

    • বৈদ্যুতিক মোটর, বাষ্প টারবাইন, বা জলবাহী ড্রাইভ।

    • ফ্যানের ব্যাস ≤6.7 মি (22 ফুট)(বড় আকারের জন্য বিশেষ বিবেচনা প্রয়োজন) ।

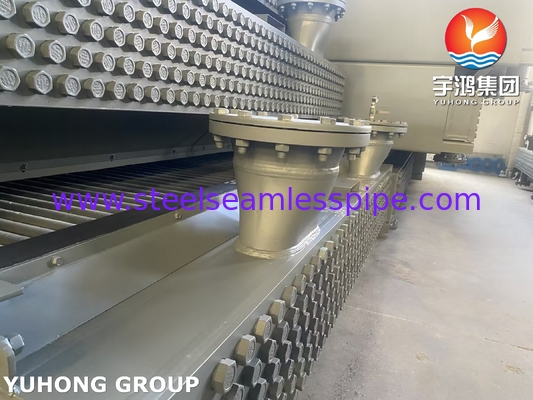

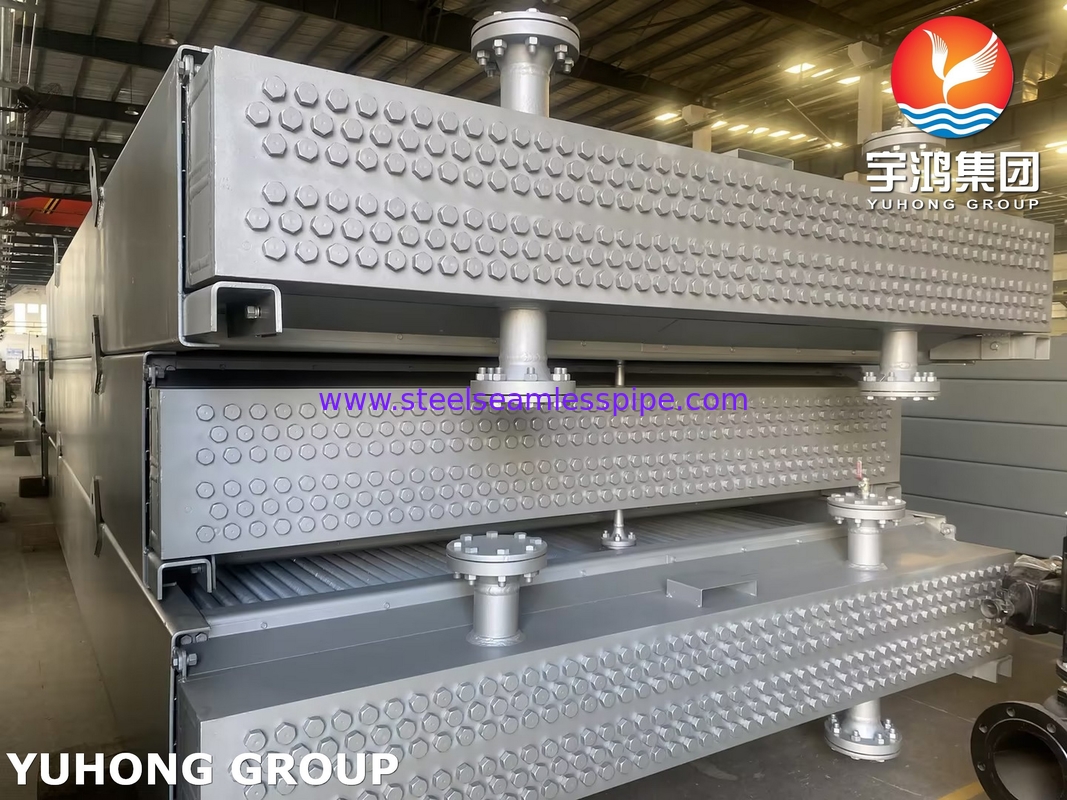

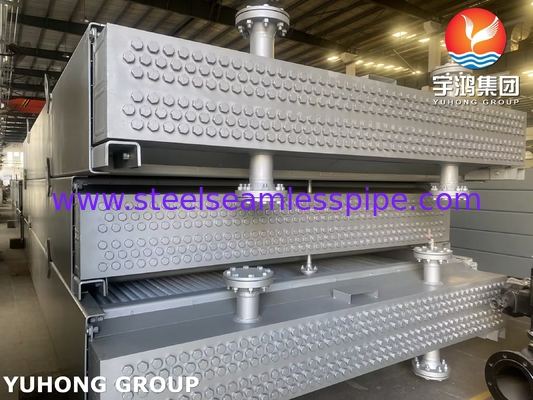

  • হেডার ও ডোজ:

    • পরিকল্পিতএএসএমই বিপিভিসি বিভাগ VIII.

    • নলগুলি অবশ্যইতাপীয় সম্প্রসারণ.

      উপকরণ এবং জারা সুরক্ষা

    • ফিন টিউব:

      • ক্ষয়কারী পরিবেশে অ্যালুমিনিয়াম ফিন (সবচেয়ে সাধারণ) বা স্টেইনলেস স্টিল।

    • কাঠামোগত সহায়তা:

      • কার্বন ইস্পাতপ্রতিরক্ষামূলক আবরণ(গ্যালভানাইজিং, ইপোক্সি পেইন্ট) ।

    • ক্ষয়ক্ষতির অনুমতি:

      • সর্বনিম্ন1.5 মিমি (1/16 ইঞ্চি)যদি অন্যভাবে উল্লেখ না করা হয়।


        পারফরম্যান্স এবং পরীক্ষার প্রয়োজনীয়তা

        A. তাপীয় কর্মক্ষমতা

      • নকশা পরিবেষ্টন তাপমাত্রা: সাধারণত৩৮°সি (১০০°ফারেনহাইট)যদি না নির্দিষ্ট করা হয়।

      • তাপ ডিউটি যাচাইকরণ: বিক্রেতাকে পারফরম্যান্সের নিশ্চয়তা দিতে হবে।

      • B. যান্ত্রিক পরীক্ষা

      • হাইড্রোস্ট্যাটিক পরীক্ষা:

        • 1.5 × ডিজাইন চাপটিউব এবং হেডারের জন্য।

      • সি. পরিদর্শন ও গুণমান নিয়ন্ত্রণ

      • মাত্রা পরীক্ষা(টিউব সমন্বয়, ফিন স্পেসিং) ।

      • অ-ধ্বংসাত্মক পরীক্ষা (NDT):

      • রেডিওগ্রাফি (RT)সমালোচনামূলক জোড়ের জন্য।

      • ডাই পেনট্রেন্ট (পিটি) বা চৌম্বকীয় কণা (এমটি)পৃষ্ঠের ত্রুটিগুলির জন্য।

      • • এপিআই ৬৬১ বনাম অন্যান্য মান

          বৈশিষ্ট্য	এপিআই ৬৬১	আইএসও ১৩৭০৬	ASME BPVC
          প্রয়োগ	রিফাইনারি এসিএইচই	সাধারণ ACHE	শুধুমাত্র চাপের অংশ
          ডিজাইন নিয়ম	বিস্তারিত যান্ত্রিক ও তাপীয়	এপিআই ৬৬১ এর অনুরূপ	কেবলমাত্র চাপ নিয়ন্ত্রণ
          পরীক্ষা	হাইড্রো, কম্পন, এনডিটি	অনুরূপ	হাইড্রো & এনডিটি
          উপাদান	ক্ষয় প্রতিরোধী খাদ	অনুরূপ	যে কোন ASME-অনুমোদিত















          রেডিওগ্রাফি (RT)সমালোচনামূলক জোড়ের জন্য।

        • ডাই পেনট্রেন্ট (পিটি) বা চৌম্বকীয় কণা (এমটি)পৃষ্ঠের ত্রুটিগুলির জন্য।

      •

      • বায়ু ফুটো পরীক্ষা:স্থিতিশীলতা।
