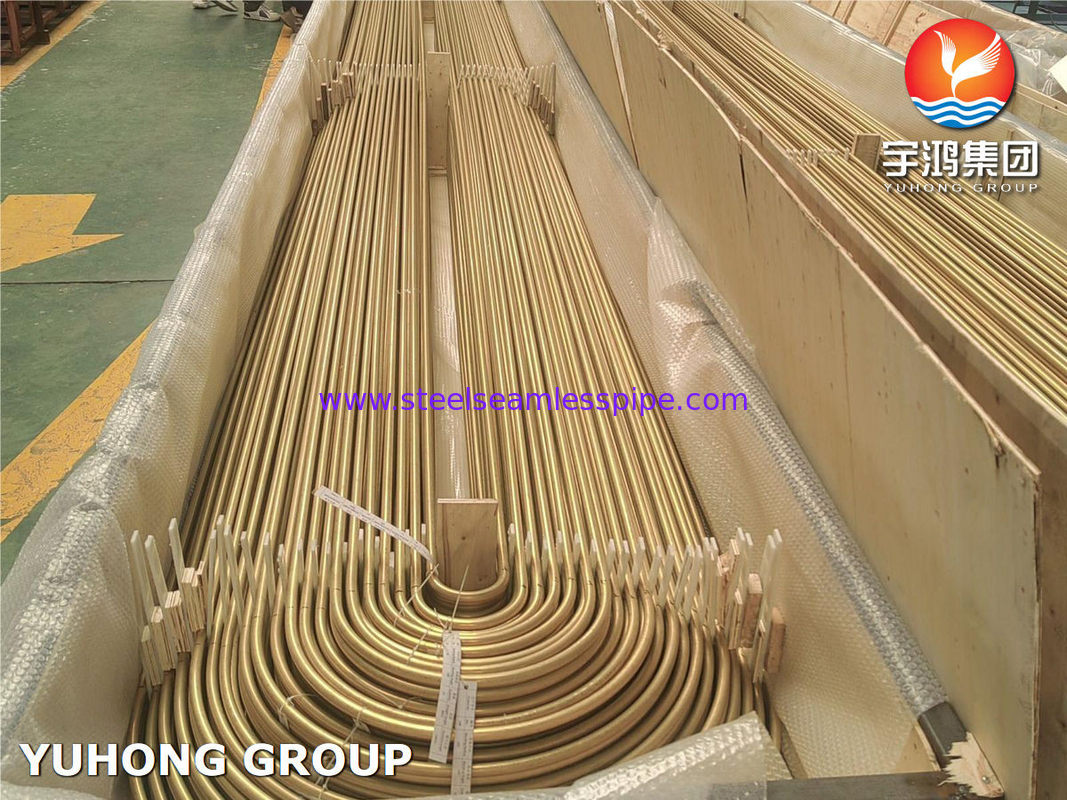

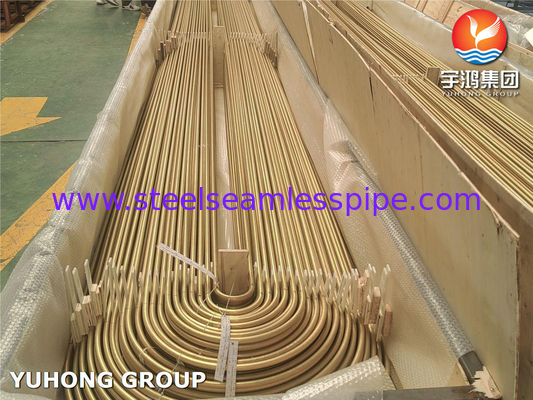

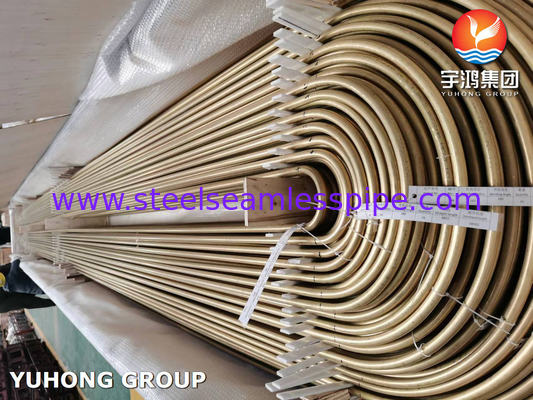

অ্যালুমিনিয়াম ব্রাস ASME SB111 C68700 U বন্ড তাপ এক্সচেঞ্জার টিউব জন্য শোধনাগার কুলার

ASME SB111 C68700 U বন্ড বয়লার টিউব অ্যাপ্লিকেশন

1মেরিন ও অফশোর সিস্টেম

• সমুদ্রের জল শীতল কনডেন্সার এবং তাপ এক্সচেঞ্জারঃ জাহাজের কনডেন্সার (প্রধান ইঞ্জিন শীতল), অফশোর তেল প্লাগ তাপ এক্সচেঞ্জার (হাইড্রোলিক সিস্টেম শীতল, লুব্রিকেটিং তেল),স্যালিনেশন প্ল্যান্ট (বহু পর্যায়ের ফ্ল্যাশ বাষ্পীভবন).

2বিদ্যুৎ উৎপাদন (ফসিল ও পারমাণবিক)

• বাষ্প পৃষ্ঠের কনডেন্সারঃ উপকূলীয়/পারমাণবিক বিদ্যুৎ কেন্দ্র (সমুদ্রের জল-শীতল কনডেন্সার), বর্জ্য তাপ পুনরুদ্ধার ইউনিট (বাষ্পীয় গ্যাস বয়লার) ।

3রাসায়নিক ও পেট্রোকেমিক্যাল প্রক্রিয়াকরণ

• প্রয়োগঃ ক্ষয়কারী তরল তাপ স্থানান্তরঃ শোধনাগার কুলার (হাইড্রোকার্বন প্রক্রিয়াকরণ), অ্যামোনিয়া কনডেন্সার (খাদ্য উদ্ভিদ) ।

4. এইচভিএসি ও রেফ্রিজারেশন

• চিলার এবং বাষ্পীভবনঃ কম্প্যাক্ট ডিজাইন শেল-এন্ড-টিউব বাষ্পীভবন (যেমন, শিল্প চিলার), সমুদ্রের জল-শীতল HVAC (উষ্ণমন্ডলীয় উপকূলীয় বিল্ডিং), শিল্প শীতল সিস্টেমগুলির জন্য উপযুক্ত।

5. শিল্প প্রক্রিয়া শীতল

• উচ্চ-তাপমাত্রা / চাপ এক্সচেঞ্জারঃ উচ্চ-চাপ সিস্টেমের জন্য কঠোর মাত্রিক সহনশীলতা পূরণ করে, ব্রোয়ারি / ডিস্টিলারি ওয়ার্ট কুলার, সেল্প এবং কাগজ কল তাপ পুনরুদ্ধার।

ASME SB111 C68700 বন্ড বয়লার টিউব শক্তি

1. C68700 অ্যালুমিনিয়াম ব্রাসের যান্ত্রিক বৈশিষ্ট্যগুলি SB111 স্পেসিফিকেশনটি নিশ্চিত করে যে টিউবটি নির্দিষ্ট শক্তির মানদণ্ড পূরণ করে।

C68700 (ASTM B111, ASME SB111) এর জন্য সাধারণ রুম তাপমাত্রা বৈশিষ্ট্য হলঃ

2. শক্তির উপর প্রভাব ফেলা বিষয়

এ. তাপমাত্রার প্রভাব

• উচ্চ তাপমাত্রায় (~ ১৫০-২৫০ ডিগ্রি সেলসিয়াস / ৩০২-৪৮২ ডিগ্রি ফারেনহাইট):
• টান শক্তি ~ ২০% থেকে ৩০% হ্রাস পায়।
• স্লিপ ডিফরমেশনের ঝুঁকি যদি ফলন সীমার কাছাকাছি চাপ দেওয়া হয়।
• 0°C (32°F) এর নিচেঃ
• কিছুটা শক্তিশালী হয়ে যায় কিন্তু আরো ভঙ্গুর হয়ে যায় (ধাক্কা প্রতিরোধ ক্ষমতা কমে যায়) ।

বি. ক্ষয় এবং ক্ষয় প্রভাব

• ডিসিনসিফিকেশন বা পিটিং কার্যকর প্রাচীরের বেধ হ্রাস করতে পারে, চাপ বহন ক্ষমতা হ্রাস করে।
• ক্ষয়-ক্ষয় (উচ্চ গতির সমুদ্রের জল) পরাজয়ের গতি বাড়িয়ে দিতে পারে।

সি. ইউ-বেন্ড স্ট্রেস বিবেচনা

• বাঁকা অঞ্চলটি কাজ-কঠিন হয়, স্থানীয় শক্তি বৃদ্ধি করে তবে ভুলভাবে অ্যানিল করা হলে চাপের ক্র্যাকিংয়ের ঝুঁকি থাকে।
• বাঁক থেকে অবশিষ্ট চাপ চাপ ত্রাণ annealing প্রয়োজন হতে পারে।

3অন্যান্য তাপ এক্সচেঞ্জার টিউবগুলির সাথে তুলনা

4ডিজাইন ও অপারেশনাল স্ট্রেনথ লিমিট

• সর্বাধিক অনুমোদিত চাপঃ টিউব ব্যাসার্ধ / প্রাচীর বেধ উপর নির্ভর করে (গণনার জন্য ASME BPVC বিভাগ VIII ব্যবহার করুন) ।
• ক্লান্তি জীবনঃ চক্রীয় তাপীয় লোডের জন্য চমৎকার (ইউ-বেন্ড সম্প্রসারণের সুযোগ দেয়) ।
• এড়িয়ে চলুনঃ টিউব শীটগুলিতে অতিরিক্ত টান (পাতলা দেয়ালযুক্ত টিউবগুলি ভেঙে যেতে পারে) । অত্যধিক কম্পন (ফ্রেটিং পরিধান হতে পারে) ।

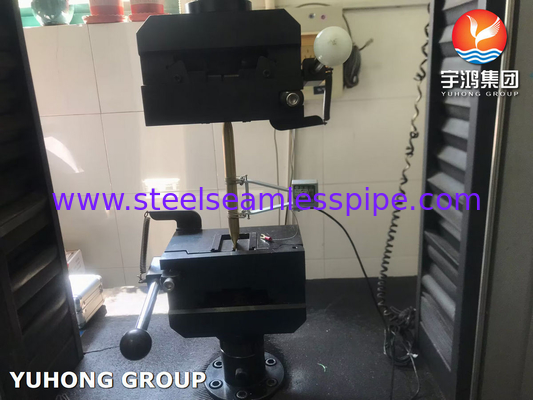

5. পরীক্ষা ও সার্টিফিকেশন

• হাইড্রোস্ট্যাটিক টেস্টঃ 1.5x ডিজাইন চাপে কোনও ফুটো নিশ্চিত করে না।

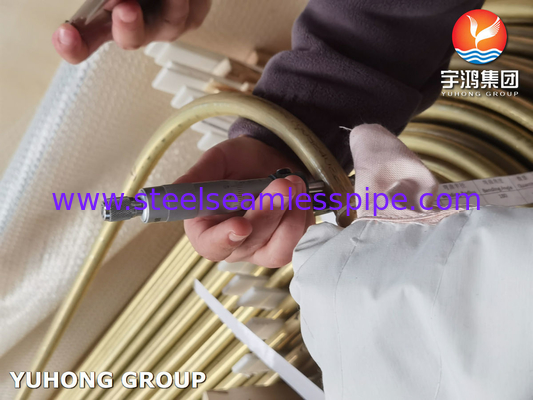

• এডি কারেন্ট/ইউটি টেস্টিংঃ শক্তি প্রভাবিত ত্রুটি জন্য চেক।
• সার্টিফিকেশনঃ ASTM B111 / ASME SB111, EN 12451 (EU) ।
