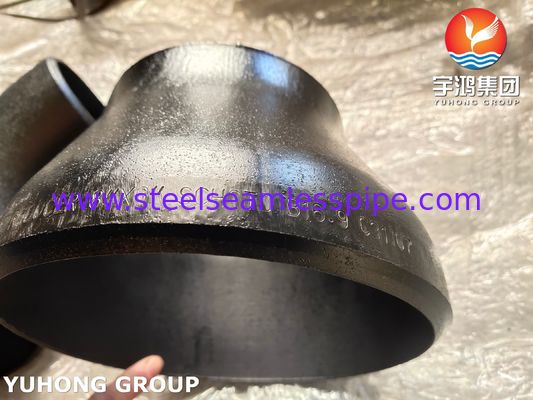

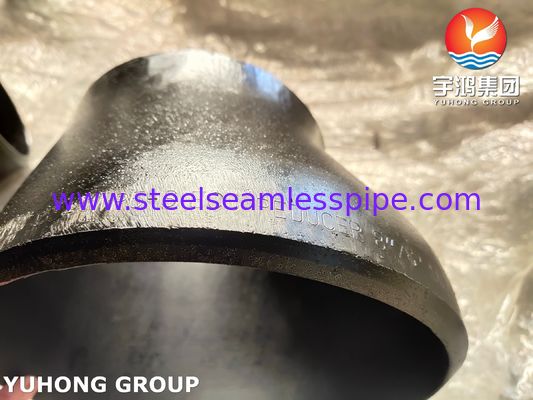

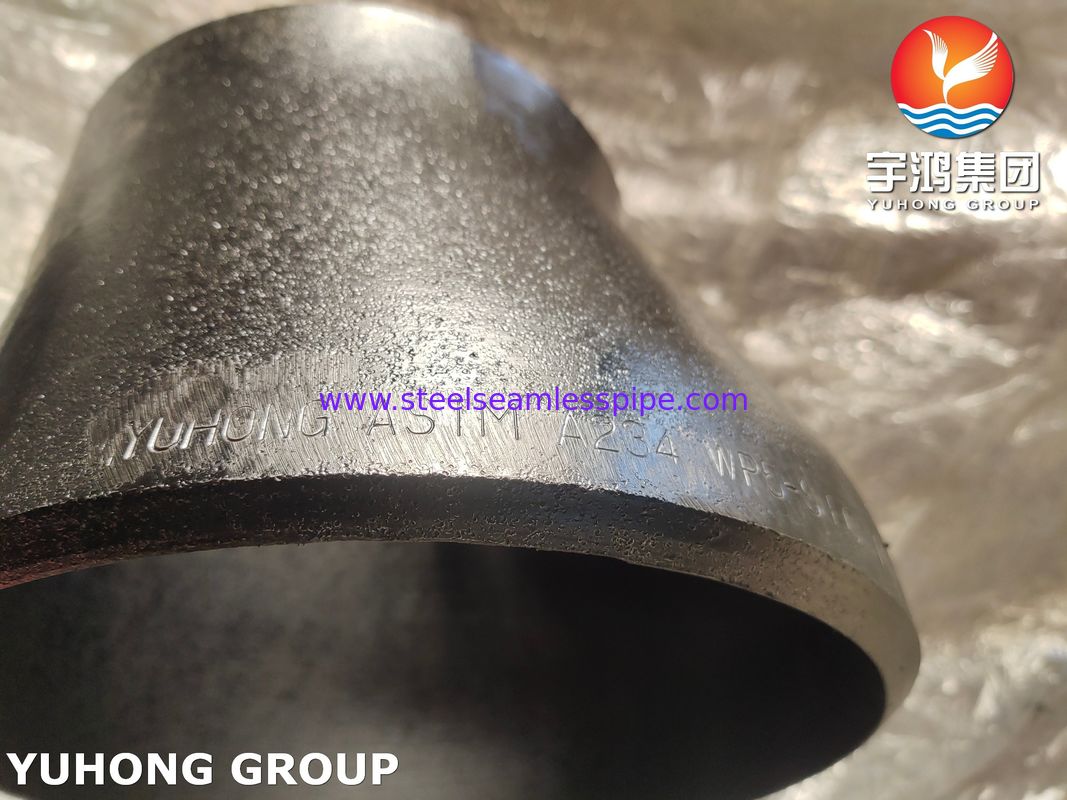

ASME B16.9 ASTM A234 WP5 ক্লাস 1 / ক্লাস 3 এক্সেন্ট্রিক রিডিউসার অ্যালয় স্টিল পাইপ ফিটিংস
একটি ASTM A234 WP5 CL1 / CL3 অ্যালয় স্টিল এক্সেন্ট্রিক রিডিউসার ASME B16.9 বাটওয়েল্ড পাইপ ফিটিং হল একটি ফোর্জড বা ওয়ার্ফড, টেপার্ড পাইপ কম্পোনেন্ট যা উচ্চ-তাপমাত্রার পাইপিং সিস্টেমে ভিন্ন ভিন্ন ব্যাসের দুটি পাইপকে স্থায়ীভাবে সংযুক্ত করতে ব্যবহৃত হয়, যেখানে কেন্দ্ররেখাগুলি অফসেট (এক্সেন্ট্রিক) থাকে একটি সমতল শীর্ষ বা নীচের অংশ বজায় রাখার জন্য। একটি বাটওয়েল্ড রিডিউসার হল এক ধরণের পাইপ ফিটিং যা ভিন্ন ভিন্ন ব্যাসের দুটি পাইপ সংযোগ করতে ব্যবহৃত হয়। অন্যান্য ধরণের রিডিউসার (যেমন, সকেট ওয়েল্ড বা থ্রেডেড রিডিউসার) থেকে ভিন্ন, বাটওয়েল্ড রিডিউসারগুলি সরাসরি পাইপের সাথে ওয়েল্ড করার জন্য ডিজাইন করা হয়েছে, একটি নিরবচ্ছিন্ন সংযোগ প্রদান করে। এটি তাদের উচ্চ-চাপ এবং উচ্চ-তাপমাত্রার প্রয়োগের জন্য আদর্শ করে তোলে। এটি ASME B16.9 এর ডাইমেনশনাল প্রয়োজনীয়তা অনুসারে তৈরি করা হয়, ASTM A234 গ্রেড WP5 অনুযায়ী 5% ক্রোমিয়াম / 0.5% মলিবডেনাম অ্যালয় স্টিল থেকে তৈরি করা হয় এবং দুটি ইমপ্যাক্ট-টাফনেস ক্লাসে (CL1 এবং CL3) পাওয়া যায়। এটি পাইপের প্রান্তগুলিতে সরাসরি বাট-ওয়েল্ডিংয়ের মাধ্যমে ইনস্টল করা হয়।
বাটওয়েল্ড রিডিউসারগুলির প্রকারভেদ
কনসেন্ট্রিক রিডিউসার: এই রিডিউসারগুলির একটি প্রতিসম আকৃতি থাকে, যেখানে ছোট প্রান্তের কেন্দ্ররেখা বড় প্রান্তের কেন্দ্ররেখার সাথে সারিবদ্ধ থাকে। এগুলি সাধারণত অনুভূমিক পাইপলাইনে ব্যবহৃত হয় যেখানে একই উচ্চতা বজায় রাখা গুরুত্বপূর্ণ।
এক্সেন্ট্রিক রিডিউসার: এই রিডিউসারগুলির একটি অফসেট কেন্দ্ররেখা থাকে, যার অর্থ ছোট প্রান্তটি বড় প্রান্তের কেন্দ্ররেখা থেকে অফসেট থাকে। এগুলি প্রায়শই উল্লম্ব পাইপলাইনে বা যখন একটি স্তরের তরল পৃষ্ঠ বজায় রাখা প্রয়োজন হয় (যেমন, নিষ্কাশন সিস্টেমে) ব্যবহৃত হয়।
ASTM A234 WP5 অ্যালয় স্টিল পাইপ ফিটিংস রাসায়নিক প্রয়োজনীয়তা
| উপাদান | সংমিশ্রণ পরিসীমা |
|---|
| কার্বন (C) | 0.20% - 0.35% |
| ম্যাঙ্গানিজ (Mn) | 0.60% - 1.20% |
| ফসফরাস (P) | ≤ 0.040% |
| সালফার (S) | ≤ 0.045% |
| সিলিকন (Si) | 0.15% - 0.40% |
ASTM A234 WP5 অ্যালয় স্টিল পাইপ ফিটিংস চাপ এবং তাপমাত্রা রেটিং
| ক্লাস | চাপ রেটিং (psi) 70°F এ | সর্বোচ্চ অপারেটিং তাপমাত্রা (°F) |
|---|
| ক্লাস 1 | 1500 psi | 800°F |
| ক্লাস 3 | 3000 psi | 800°F |
| নিকেল অ্যালয় | ASTM / ASME SB 336 UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C276) |
| স্টেইনলেস স্টিল | ASTM / ASME SA 403 GR WP "S" / "W" / " WX" 304 , 304L, 304H, 304N, 304LN, 309, 310H, 316, 316H, 317, 317L, 321, 321H, 347, 347 H |
| ডুপ্লেক্স স্টিল | ASTM / ASME SA 815 UNS NO.S 31803, S 32205, S 32550, S 32750, S 32760 |
| কার্বন স্টিল | ASTM / ASME A 234 WPB, WPC
ASTM / ASME A 860 WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70 |
| অ্যালয় স্টিল | ASTM / ASME A 234 WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 |
দ্রষ্টব্য:WP1, WP11 ক্লাস 1, WP11 ক্লাস 2, WP11 ক্লাস 3, WP12 ক্লাস 1, WP12 ক্লাস 2, WP22 ক্লাস 1, WP22 ক্লাস 3, WP5, এবং WP9 গ্রেডের ফিটিংস অ্যানিলড, আইসোথার্মাল-অ্যানিলড, বা নরমালাইজড এবং টেম্পার্ড অবস্থায় সরবরাহ করা হবে। যদি নরমালাইজড এবং টেম্পার্ড করা হয়, তবে WP11 ক্লাস 1, WP11 ক্লাস 2, WP11 ক্লাস 3, WP12 ক্লাস 1, এবং WP12 ক্লাস 2 এর জন্য টেম্পারিং তাপমাত্রা 1150 °F [620°C] এর কম হবে না; গ্রেড WP5, WP9, WP22 ক্লাস 1, এবং WP22 ক্লাস 3 এর জন্য টেম্পারিং তাপমাত্রা 1250 °F [675°C] এর কম হবে না।
প্রয়োগ
বিদ্যুৎ উৎপাদন: বয়লার সিস্টেম, স্টিম লাইন এবং অন্যান্য উচ্চ-তাপমাত্রা, উচ্চ-চাপের প্রয়োগে ব্যবহৃত হয়।
তেল ও গ্যাস শিল্প: তেল, প্রাকৃতিক গ্যাস এবং অন্যান্য হাইড্রোকার্বন পরিবহনের জন্য পাইপলাইনে ব্যবহৃত হয়।
রাসায়নিক প্রক্রিয়াকরণ: ক্ষয়কারী রাসায়নিকগুলি পরিচালনা করার জন্য উপযুক্ত সিস্টেম, যেখানে উচ্চ শক্তি এবং স্থায়িত্ব প্রয়োজন।
জল শোধন এবং বিতরণ: পৌর জল ব্যবস্থা এবং বর্জ্য জল শোধনাগারগুলিতে ব্যবহৃত হয়।
ইনস্টলেশন এবং রক্ষণাবেক্ষণ
ওয়েল্ডিং: বাটওয়েল্ড রিডিউসারগুলি সরাসরি পাইপের সাথে ওয়েল্ড করার জন্য ডিজাইন করা হয়েছে। একটি শক্তিশালী এবং লিক-মুক্ত সংযোগ নিশ্চিত করার জন্য সঠিক ওয়েল্ডিং কৌশল এবং পদ্ধতি অনুসরণ করতে হবে।
সারিবদ্ধকরণ: স্ট্রেস কনসেন্ট্রেশন এড়াতে এবং মসৃণ প্রবাহ নিশ্চিত করার জন্য সঠিক সারিবদ্ধকরণ অত্যন্ত গুরুত্বপূর্ণ।
