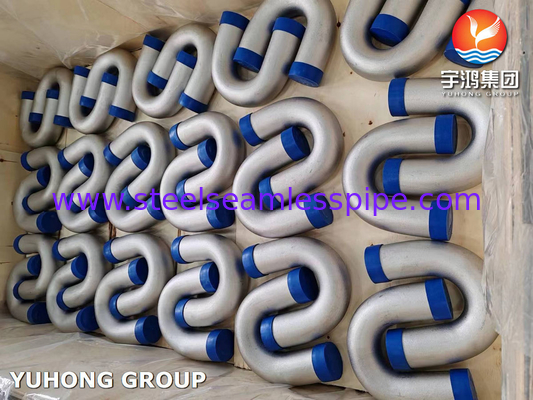

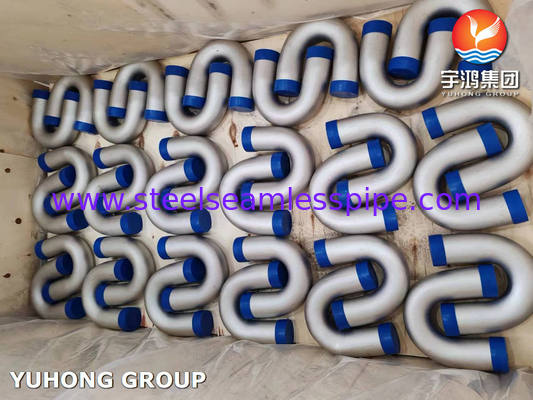

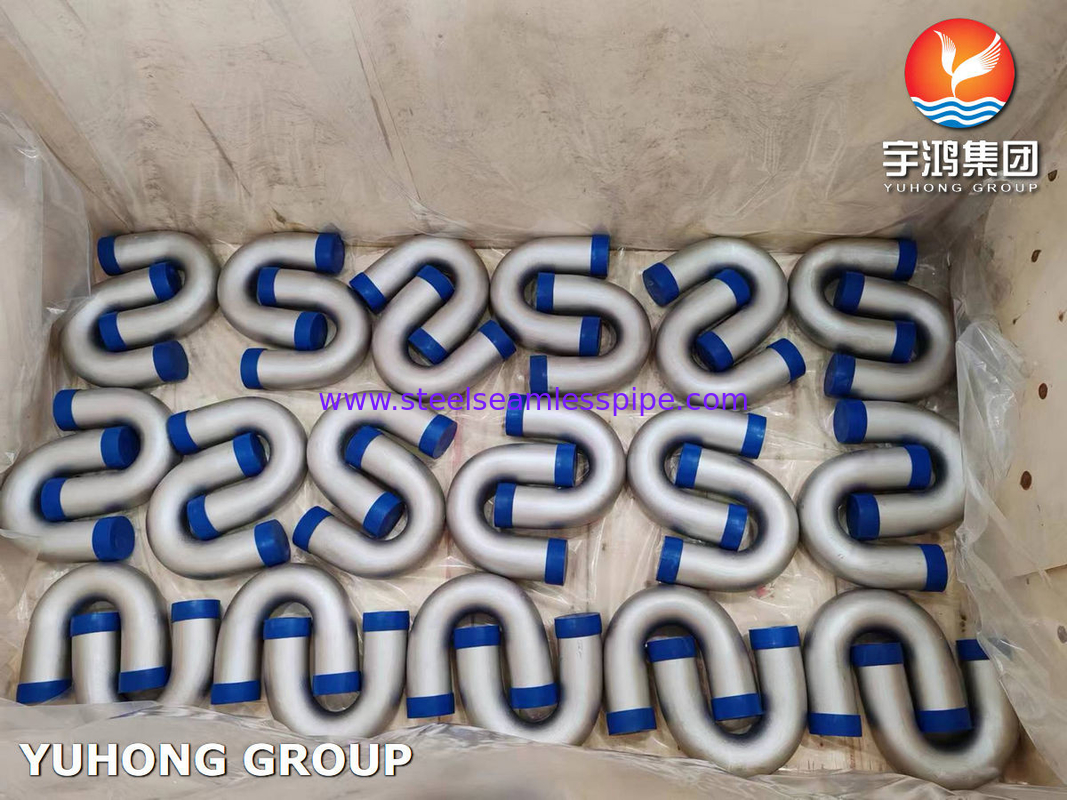

ASME SA213 TP316L, 1.4404 স্টেইনলেস স্টীল U বন্ড তাপ এক্সচেঞ্জার টিউব ফায়ার হিটার জন্য
এএসএমই: আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স তারা ASME বয়লার এবং চাপ জাহাজ কোড (BPVC) সহ বিস্তৃত প্রকৌশল অনুশীলনের জন্য মান এবং কোডগুলি বিকাশ করে,যার মধ্যে উপাদানগুলির জন্য নির্দিষ্টকরণ রয়েছে, বয়লার এবং চাপযুক্ত পাত্রে তৈরি এবং পরিদর্শন।
SA213: এটি ASME বয়লার এবং চাপ জাহাজ কোডের একটি নির্দিষ্ট বিভাগ যা বিরামবিহীন ফেরিটিক এবং অস্টেনাইটিক স্টিলের বয়লার, সুপারহিটার এবং তাপ এক্সচেঞ্জার টিউবগুলি নিয়ে কাজ করে।SA213 এই টিউবগুলির জন্য উপাদান গঠন সম্পর্কিত প্রয়োজনীয়তা নির্দিষ্ট করে, মাত্রা, যান্ত্রিক বৈশিষ্ট্য এবং পরীক্ষার পদ্ধতি।
TP316L: এটি টিউবগুলিতে ব্যবহৃত ইস্পাতের জন্য উপাদান নামকরণ। "টিপি" "টিউব, চাপ", নির্দেশ করে যে উপাদানটি চাপের পাত্রে অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে।'৩১৬এল' হল স্টেইনলেস স্টিলের একটি শ্রেণীএই ক্ষেত্রে, এটি ইঙ্গিত দেয় যে ইস্পাতটিতে প্রায় 16-18% ক্রোমিয়াম, 10-14% নিকেল, 2-3% মলিবডেনাম এবং সর্বাধিক 0.03% কার্বন রয়েছে,"L" দিয়ে বোঝানো হয় যে এটি একটি কম কার্বন ভেরিয়েন্ট.
বৈশিষ্ট্যঃ
1ক্ষয় প্রতিরোধের: TP316L স্টেইনলেস স্টিল বিশেষ করে অ্যাসিড এবং ক্ষয়কারী পরিবেশে দুর্দান্ত ক্ষয় প্রতিরোধের প্রস্তাব দেয়। এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে ক্ষয় প্রতিরোধের অত্যন্ত গুরুত্বপূর্ণ,যেমন রাসায়নিক প্রক্রিয়াকরণ এবং সামুদ্রিক পরিবেশে.
2. উচ্চ তাপমাত্রা প্রতিরোধের: TP316L উচ্চ তাপমাত্রায় ভাল শক্তি প্রদর্শন করে, এটিকে উচ্চ তাপমাত্রার অ্যাপ্লিকেশন যেমন বয়লার, সুপারহিটার এবং তাপ এক্সচেঞ্জারগুলির জন্য উপযুক্ত করে তোলে।
3কম কার্বন: TP316L এর "L" এর অর্থ কম কার্বন, যা সংবেদনশীলতা এবং intergranular জারা উন্নত প্রতিরোধের প্রদান করে।এই TP316L আরো weldable এবং ঢালাই সময় তাপ প্রভাবিত অঞ্চলে কার্বাইড precipitation কম সংবেদনশীল করে তোলে.
4. চমৎকার ওয়েল্ডযোগ্যতা: TP316L এর কম কার্বন সামগ্রী তার ওয়েল্ডেবিলিটি বাড়ায়, যা অনেক ক্ষেত্রে পরবর্তী অ্যানিলিং ছাড়াই ওয়েল্ডিংয়ের অনুমতি দেয়। এটি উত্পাদন প্রক্রিয়াগুলিতে উপকারী যেখানে ওয়েল্ডিং প্রয়োজন।
5. ক্রপ এবং স্ট্রেস ফাটল প্রতিরোধের: TP316L উচ্চ তাপমাত্রায় সরে যাওয়া এবং চাপের বিরতিতে ভাল প্রতিরোধের প্রদর্শন করে, তাপীয় চাপের অবস্থার অধীনে দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করে।
6. ভাল গঠনযোগ্যতা এবং উত্পাদনযোগ্যতা: টিপি 316 এল স্টেইনলেস স্টিল সহজেই বিভিন্ন আকারে গঠিত এবং উত্পাদিত হয়, এটি বিভিন্ন উত্পাদন প্রক্রিয়া এবং অ্যাপ্লিকেশনগুলির জন্য বহুমুখী করে তোলে।
7স্বাস্থ্যকর বৈশিষ্ট্য: টিপি 316 এল সাধারণত খাদ্য ও পানীয়, ফার্মাসিউটিক্যালস এবং স্যানিটারি অ্যাপ্লিকেশনগুলির মতো শিল্পগুলিতে ব্যবহার করা হয় কারণ এর স্বাস্থ্যকর বৈশিষ্ট্য এবং নির্বীজন প্রক্রিয়াগুলিতে জারা প্রতিরোধের কারণে।
8. উচ্চ বিশুদ্ধতা অ্যাপ্লিকেশন: TP316L প্রায়ই উচ্চ বিশুদ্ধতা স্তর প্রয়োজন অ্যাপ্লিকেশন জন্য পছন্দ করা হয়, যেমন অর্ধপরিবাহী শিল্পে, তার দূষণ ঝুঁকি ন্যূনতম কারণে।
সমতুল্য গ্রেডঃ
| গ্রেড |
ইউএনএস |
AFNOR |
ডব্লিউ.এন. |
জেআইএস |
গস্ট |
EN |
ইউএনআই |
এআইএসআই |
| এস এস ৩১৬ এল |
S31603 |
2 CND 17-12 |
1.4404 |
SUS 316L |
03Ch17N14M2 |
X2CrNiMo17-12-2 |
CrNiMo ১৭১২ |
এআইএসআই ৩১৬এল |
রাসায়নিক গঠনঃ
| গ্রেড |
টিপি ৩১৬ |
টিপি ৩১৬এল |
| ইউএনএস |
S31600 |
S31603 |
| কার্বন (সি) সর্বোচ্চ |
0.08 |
0.035 |
| ম্যাঙ্গানিজ (এমএন) সর্বোচ্চ |
2.00 |
2.00 |
| ফসফর (পি) সর্বোচ্চ। |
0.045 |
0.045 |
| সালফার (এস) সর্বোচ্চ |
0.030 |
0.030 |
| সিলিকন (সি) সর্বোচ্চ |
1.00 |
1.00 |
| ক্রোমিয়াম (Cr) |
16.0 ¢ 18.0 |
16.0 ¢ 18.0 |
| নিকেল (নি) |
10.0 ¢ 14.0 |
10.0 ¢ 14.0 |
| মলিবডেনাম (মো) |
2.0 ¢ 30 |
2.0 ¢ 30 |
| লোহা (Fe) |
অবশিষ্ট |
অবশিষ্ট |
যান্ত্রিক বৈশিষ্ট্যঃ
| গ্রেড |
ইউএনএস |
টান শক্তি |
ফলন শক্তি |
2 ইঞ্চি (মিনিট) মধ্যে প্রসারিত |
ম্যাক্স. হার্ডনেস রকওয়েল |
| ক্সি |
এমপিএ |
ক্সি |
এমপিএ |
% |
এইচআরবি |
| টিপি ৩১৬ |
S31600 |
75 |
515 |
30 |
205 |
35 |
90 |
| TP316L |
S31603 |
70 |
485 |
25 |
170 |
35 |
- |
অ্যাপ্লিকেশনঃ
তাপ এক্সচেঞ্জার: ASME SA213 TP316L ইউ বাঁক টিউবগুলি তাপ এক্সচেঞ্জার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যেখানে তারা উচ্চ মাত্রার জারা প্রতিরোধের বজায় রেখে তরলগুলির মধ্যে তাপ স্থানান্তরকে সহজতর করে।তারা তাদের স্থায়িত্ব এবং কঠোর অপারেটিং অবস্থার প্রতিরোধ করার ক্ষমতা জন্য পছন্দ করা হয়.
বেতার: বয়লার অ্যাপ্লিকেশনগুলিতে, TP316L U বাঁক টিউবগুলি দক্ষ তাপ স্থানান্তর বজায় রাখতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, বয়লার সিস্টেমের সর্বোত্তম কার্যকারিতা নিশ্চিত করে।TP316L স্টেইনলেস স্টিলের ক্ষয় প্রতিরোধী বৈশিষ্ট্যগুলি এটিকে এই ধরনের সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ করে তোলে.
বিদ্যুৎ উৎপাদন: TP316L স্টেইনলেস স্টিলের তৈরি ইউ বাঁক টিউবগুলি বিদ্যুৎ উৎপাদনের উদ্ভিদের অপরিহার্য উপাদান।এগুলি বিভিন্ন তাপ এক্সচেঞ্জার এবং বাষ্প উত্পাদন সিস্টেমে ব্যবহৃত হয় যেখানে উচ্চ তাপমাত্রা এবং ক্ষয়কারী পরিবেশ উপস্থিত থাকে.
রাসায়নিক ও পেট্রোকেমিক্যাল শিল্প: TP316L U বাঁকা টিউবগুলি রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদ এবং শোধনাগারগুলিতে অ্যাপ্লিকেশনগুলি খুঁজে পায় যেখানে আক্রমণাত্মক রাসায়নিকগুলির ক্ষয় প্রতিরোধের প্রয়োজনীয়তা রয়েছে। তারা তাপ এক্সচেঞ্জার, চুল্লি,এবং অন্যান্য প্রক্রিয়া সরঞ্জাম.
তেল ও গ্যাস শিল্প: তেল ও গ্যাস খাতে, TP316L U বাঁক টিউবগুলি তাপ এক্সচেঞ্জার এবং পাইপলাইন সিস্টেমে ব্যবহৃত হয় যেখানে তারা ক্ষয়কারী তরল এবং উচ্চ তাপমাত্রার সাথে যোগাযোগ করে।তাদের নির্ভরযোগ্যতা এবং জারা প্রতিরোধের তাদের এই ধরনের চাহিদাপূর্ণ পরিবেশে উপযুক্ত করে তোলে.
খাদ্য ও ওষুধ শিল্প: টিপি 316 এল স্টেইনলেস স্টিলের ইউ বাঁক টিউবগুলি এমন শিল্পেও ব্যবহৃত হয় যেখানে স্বাস্থ্যবিধি এবং জারা প্রতিরোধের মতো খাদ্য প্রক্রিয়াকরণ এবং ফার্মাসিউটিক্যাল উত্পাদন গুরুত্বপূর্ণ।এগুলি তাদের পরিষ্কারযোগ্যতা এবং দূষণ প্রতিরোধের জন্য পছন্দসই.
