ইউহং হোল্ডিং গ্রুপ কোং, এলটিডি
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | YUHONG |
সাক্ষ্যদান: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
মডেল নম্বার: | TP316L |
ন্যূনতম চাহিদার পরিমাণ: | ১ পিসি |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | প্লাই-কাঠের কেস / প্যালেট |
ডেলিভারি সময়: | 7 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি |
যোগানের ক্ষমতা: | 1000টন/মাস |
পণ্যের নাম: | টিউব বান্ডিল | উপাদান: | কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ ইস্পাত, কপার খাদ |
---|---|---|---|
আকার: | ক্রেতার অঙ্কন প্রয়োজনীয়তা হিসাবে | আবেদন: | টিউবুলার হিট এক্সচেঞ্জার, রাসায়নিক উত্পাদন, পেট্রোলিয়াম শিল্প, শক্তি শক্তি, ফার্মাসিউটিক্যাল |
লক্ষণীয় করা: | তাপ এক্সচেঞ্জার স্টেইনলেস স্টীল টিউব বান্ডেল,TP316L স্টেইনলেস স্টীল টিউব বান্ডেল,তাপ এক্সচেঞ্জারের যন্ত্রাংশ ASME SA213 |

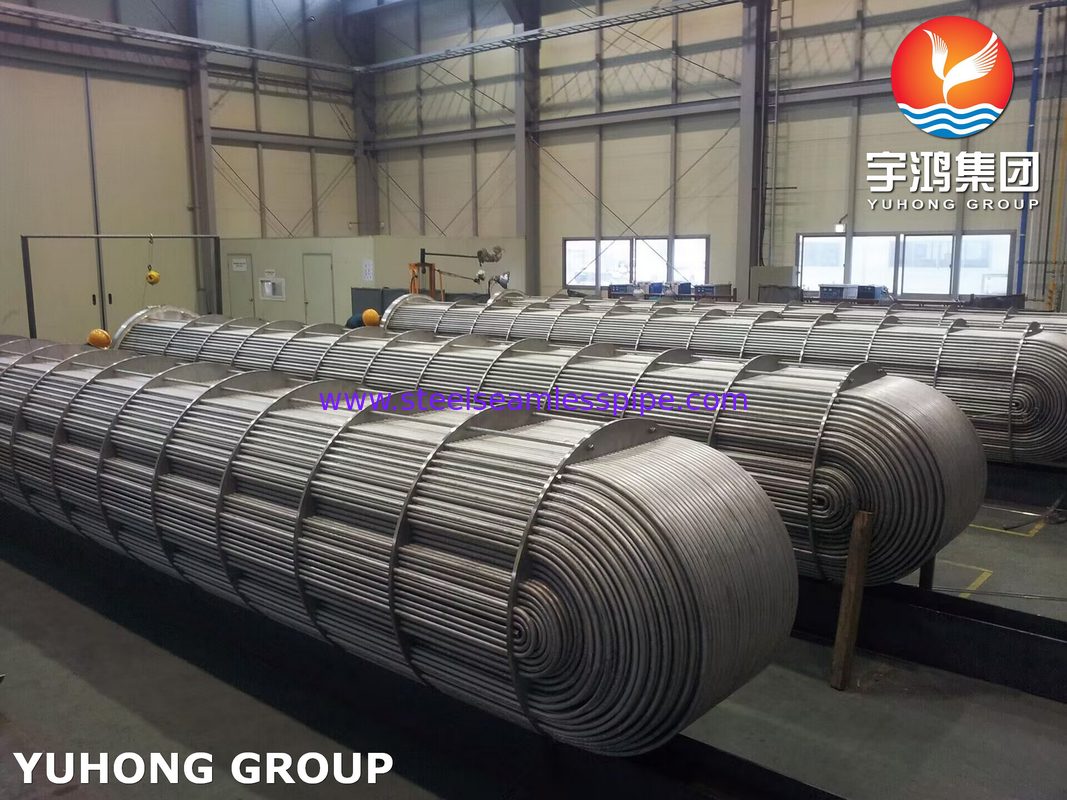

ASME SA213 TP316L স্টেইনলেস স্টীল টিউব ব্যান্ডেল তাপ এক্সচেঞ্জার অংশ
তাপ এক্সচেঞ্জার টিউব বান্ডেল উত্পাদন প্রক্রিয়া:
1. উপাদান প্রস্তুতিঃ উত্পাদনের জন্য সঠিক উপাদান নির্বাচন করুন। সাধারণভাবে ব্যবহৃত টিউব বান্ডিল উপকরণ স্টেইনলেস স্টীল, তামা খাদ, ইত্যাদি হয়,কাজের অবস্থা এবং তরল বৈশিষ্ট্য অনুযায়ী উপযুক্ত উপাদান নির্বাচন করতে.
2. প্রসেসিং টিউব বান্ডিলঃ নকশা প্রয়োজনীয়তা অনুযায়ী, পাইপ পাইপ সেগমেন্টের প্রয়োজনীয় আকারে কাটা হবে।
পাইপ সেকশনগুলি এক্সটেনশন ইত্যাদির মাধ্যমে বান্ডিলগুলিতে সংযুক্ত করা হয়।
ফুট টিউব পূর্ব ঢালাইঃ টিউব বান্ডেলের সমস্ত অংশ ঢালাই করা হয়। ঢালাইয়ের গুণমান নিশ্চিত করুন।√ ঢালাই প্রক্রিয়াটি সংশ্লিষ্ট ঢালাই প্রক্রিয়া নির্দিষ্টকরণ অনুযায়ী সম্পন্ন করা হবে যাতে ঢালাইয়ের গভীরতা এবং প্রস্থ নিশ্চিত করা যায়।.
4. পরিষ্কার চিকিত্সাঃ ঢালাই প্রক্রিয়া চলাকালীন তৈরি ঢালাই slag এবং অন্যান্য অমেধ্য অপসারণের জন্য ঢালাই টিউব বান্ডিল পরিষ্কার করা হয়। একই সময়ে,এছাড়াও টিউব বান্ডিল ভিতরে জারা এবং ধুলো প্রতিরোধ করা প্রয়োজন.
5পরীক্ষা এবং পরিদর্শনঃ প্রয়োজনীয়তা পূরণে নিশ্চিত করার জন্য প্যাকেজের অ-ধ্বংসাত্মক পরীক্ষা।
সাধারণভাবে ব্যবহৃত সনাক্তকরণ পদ্ধতিগুলির মধ্যে রয়েছে এক্স-রে, আল্ট্রাসোনিক ইত্যাদি।
6. পৃষ্ঠের চিকিত্সাঃ টিউব বান্ডেলের বাইরের পৃষ্ঠের ক্ষয় প্রতিরোধী চিকিত্সা। সাধারণ চিকিত্সা পদ্ধতিগুলি হল ক্ষয় প্রতিরোধী পেইন্ট স্প্রে করা, গ্যালভানাইজড ইত্যাদি।
7প্যাকেজিং এবং পরিবহনঃ সম্পূর্ণ টিউব বান্ডেলের প্যাকেজিং এবং পরিবহন যাতে এটি পরিবহন করা যায় না
ক্ষতিগ্রস্ত।
তাপ এক্সচেঞ্জার টিউব বান্ডিল ইনস্টলেশন প্রক্রিয়া:
1. ইনস্টলেশনের আগে প্রস্তুতিঃ তাপ এক্সচেঞ্জার টিউব বান্ডিল এবং সংশ্লিষ্ট সরঞ্জামগুলি পরীক্ষা করুন যাতে কোনও ক্ষতি বা আলগা না হয় তা নিশ্চিত করতে। প্রয়োজনীয় সরঞ্জাম এবং ইনস্টলেশন উপকরণ প্রস্তুত করুন।
2. ইনস্টলেশন অবস্থানঃ নকশা প্রয়োজনীয়তা এবং প্রকৃত নির্মাণ পরিস্থিতি অনুযায়ী, তাপ এক্সচেঞ্জার টিউব ইনস্টলেশন নির্ধারণ
অবস্থান এবং দিকনির্দেশনা। পরিমাপ এবং চিহ্নিতকরণের মাধ্যমে ইনস্টলেশনের নির্ভুলতা নিশ্চিত করুন।
3. ইনস্টলেশন নমুনাঃ সমর্থন ফ্রেম এবং সমর্থন ডিভাইসটি তাপ এক্সচেঞ্জার টিউব বান্ডেলের ইনস্টলেশন অবস্থানে ইনস্টল করুন যাতে টিউব বান্ডেলের স্থিতিশীলতা এবং ভারসাম্য নিশ্চিত করা যায়।
4. পাইপলাইন সংযুক্ত করুনঃ নকশা প্রয়োজনীয়তা অনুযায়ী, আমদানি ও রপ্তানি পাইপলাইন এবং সংশ্লিষ্ট ভালভ সংযুক্ত করুন। উপযুক্ত সংযোগ পদ্ধতি নির্বাচন করুন, যেমন ঢালাই, থ্রেডিং, ইত্যাদি
5. টিউব বান্ডিল ইনস্টলেশনঃ সমর্থন ফ্রেম থেকে তৈরি টিউব বান্ডিল অবস্থিত এবং টিউব বান্ডিল স্তর বজায় রাখার জন্য মনোযোগ দিতে
উপযুক্ত সরঞ্জাম ব্যবহার করে টিউব বন্ডটি সমর্থন ফ্রেমের সাথে সংযুক্ত করুন।
6. পাইপলাইন সংযোগঃ ডিজাইনের প্রয়োজনীয়তা অনুসারে, পাইপলাইনটি সংযোগটি শক্ত এবং সিলযুক্ত তা নিশ্চিত করার জন্য সংযুক্ত করা হয়। পাইপ সংযোগটি বোল্টগুলি শক্ত করে সুরক্ষিত করা হয়।
7. পরিদর্শন পরীক্ষাঃ ইনস্টলেশনের পরে, তাপ এক্সচেঞ্জার টিউব বান্ডিল পরীক্ষা করুন এবং পরীক্ষা করুন।টিউব বান্ডেলের বহন ক্ষমতা এবং জারা প্রতিরোধের পরীক্ষা করুন.
8. সুরক্ষা ব্যবস্থাঃ ইনস্টলেশন সম্পন্ন হওয়ার পরে, তাপ এক্সচেঞ্জার টিউব বান্ডিল সুরক্ষিত হয়। পাইপ নিরোধক, তাপ সংরক্ষণ, সুরক্ষা ইনস্টলেশন, ইত্যাদি,বাইরের পরিবেশের প্রভাব থেকে টিউব বান্ডিল রক্ষা করার জন্য.
আমাদের দ্বারা পরিচালিত কিছু গুণমান পরীক্ষার মধ্যে রয়েছেঃ
ক্ষয় পরীক্ষা | কেবলমাত্র ক্লায়েন্টের বিশেষ অনুরোধে পরিচালিত |
রাসায়নিক বিশ্লেষণ | প্রয়োজনীয় গুণমানের মান অনুযায়ী পরীক্ষা সম্পন্ন |
ধ্বংসাত্মক / যান্ত্রিক পরীক্ষা | প্রসার্য -- কঠোরতা -- সমতলতা -- ফ্লেয়ার -- ফ্ল্যাঞ্জ। |
রিভার্স বন্ড এবং রি-প্ল্যাট টেস্ট | প্রাসঙ্গিক মান এবং ASTM A-450 এবং A-530 মান সম্পূর্ণ সম্মতিতে সম্পন্ন, যা গ্রাহকদের শেষ সমস্যা মুক্ত সম্প্রসারণ, ঢালাই এবং ব্যবহার নিশ্চিত |
এডি কারেন্ট টেস্টিং | ডিজিটাল ডিফল্ট-মার্ক টেস্টিং সিস্টেম ব্যবহার করে ভূগর্ভস্থ অভিন্নতা সনাক্ত করার জন্য তৈরি |
হাইড্রোস্ট্যাটিক পরীক্ষা | 100% হাইড্রোস্ট্যাটিক টেস্টিং টিউব ফুটো চেক করার জন্য ASTM-A 450 মান অনুযায়ী সম্পন্ন, এবং সর্বোচ্চ চাপ আমরা 20Mpa/7s সমর্থন করতে পারেন। |
বায়ু চাপ পরীক্ষা | বায়ু ফুটোর কোন প্রমাণ পরীক্ষা করার জন্য |
চাক্ষুষ পরিদর্শন | প্যাসিভেশনের পর, পাইপ এবং টিউবগুলির প্রতিটি দৈর্ঘ্য প্রশিক্ষিত কর্মীদের দ্বারা পৃষ্ঠের ত্রুটি এবং অন্যান্য ত্রুটিগুলি সনাক্ত করার জন্য পুঙ্খানুপুঙ্খ চাক্ষুষ পরিদর্শন করা হয় |
ইউ-টিউব তাপ এক্সচেঞ্জার
পেট্রোকেমিক্যাল সরঞ্জামগুলির অন্তর্গত একটি ধরণের শেল এবং টিউব তাপ এক্সচেঞ্জারটি টিউব বক্স, শেল এবং টিউব বান্ডিলের মতো প্রধান উপাদানগুলির সমন্বয়ে গঠিত,এবং এর নামকরণ করা হয়েছে কারণ এর তাপ বিনিময় নলটি ইউ-আকৃতিরU আকৃতির টিউব তাপ এক্সচেঞ্জার শুধুমাত্র এক টিউব প্লেট আছে, এবং পাইপ উভয় প্রান্ত একই টিউব প্লেট উপর সংশোধন করা হয়।
এই ধরনের তাপ এক্সচেঞ্জারের বৈশিষ্ট্য হল, টিউব বান্ডিলকে অবাধে টেলিস্কোপ করা যায়,এবং তাপ চাপ টিউব এবং শেল মধ্যে তাপমাত্রা পার্থক্য দ্বারা সৃষ্ট হবে না, এবং তাপ ক্ষতিপূরণ কর্মক্ষমতা ভাল; পাইপ দৈর্ঘ্য দ্বিগুণ, প্রবাহ হার দীর্ঘ, প্রবাহ হার উচ্চ, তাপ স্থানান্তর কর্মক্ষমতা ভাল; শক্তিশালী বহন ক্ষমতা;টিউব বান্ডিল শেল থেকে টানা যাবে, মেরামত এবং পরিষ্কার করা সহজ, এবং কাঠামো সহজ এবং খরচ সস্তা। তবে টিউব পরিষ্কার করা অসুবিধাজনক, টিউব বান্ডেলের মাঝের অংশে টিউবটি প্রতিস্থাপন করা কঠিন,এবং কারণ ভিতরের টিউব নমন ব্যাসার্ধ খুব ছোট হতে পারে না, টিউব প্লেট কেন্দ্রে বিতরণ নল কম্প্যাক্ট নয়, তাই টিউব সংখ্যা খুব বেশী হতে পারে না, এবং টিউব বান্ডিল কেন্দ্রীয় অংশ একটি ফাঁক আছে,যাতে শেল প্রবাহ শর্ট সার্কিট সহজ এবং শেল তাপ স্থানান্তর প্রভাবিতএছাড়াও, বাঁকানোর পরে পাইপ প্রাচীরের পাতলা হওয়ার ক্ষতিপূরণ দেওয়ার জন্য, সোজা পাইপ অংশটি একটি পুরু প্রাচীরের পাইপ ব্যবহার করতে হবে। এটি তার ব্যবহারকে প্রভাবিত করে,শুধুমাত্র শেল প্রাচীর জন্য উপযুক্ত তাপমাত্রা পার্থক্য বড়, অথবা শেল মিডিয়া সহজ স্কেল এবং পাইপ মিডিয়া পরিষ্কার এবং স্কেল করা সহজ নয়, উচ্চ তাপমাত্রা, উচ্চ চাপ, ক্ষয়কারী পরিস্থিতি।
