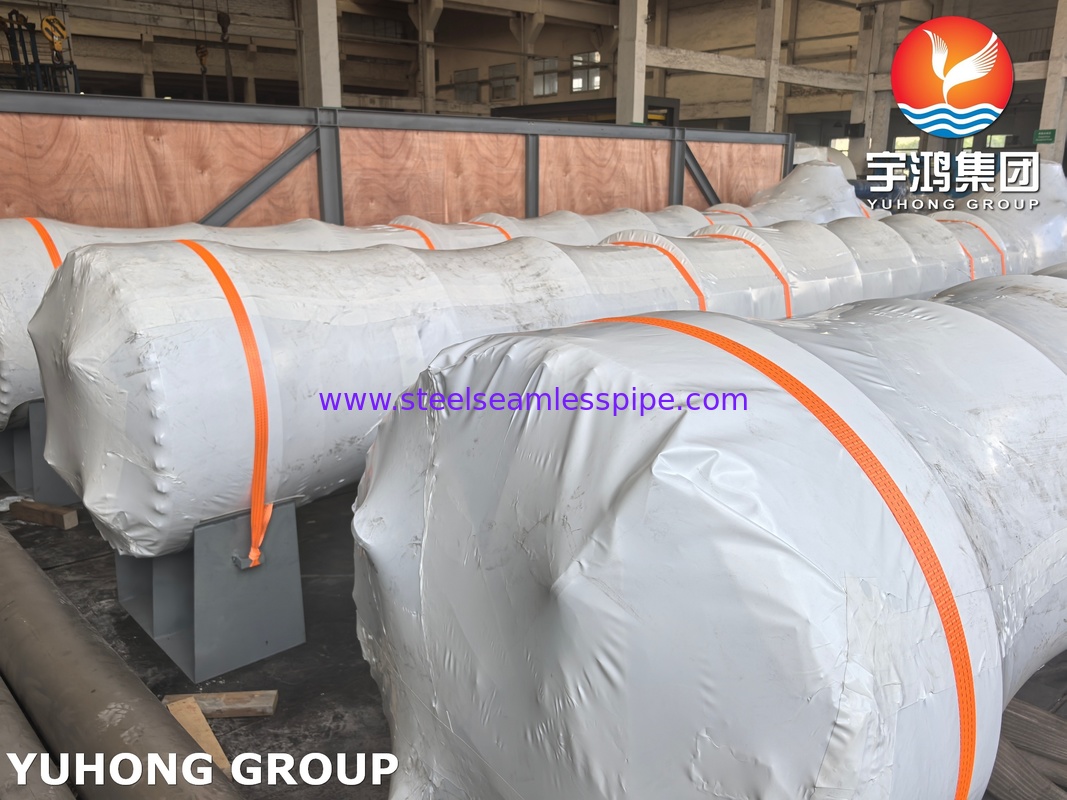

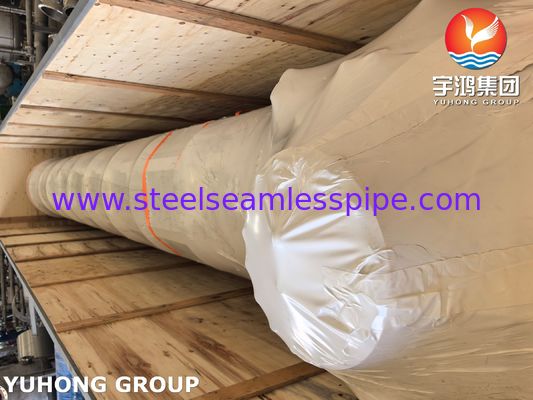

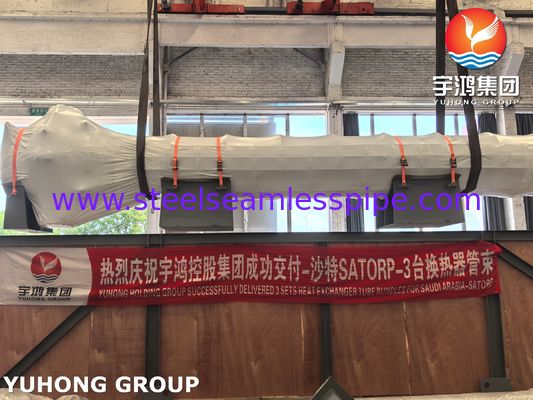

তাপ এক্সচেঞ্জার টিউব বান্ডিল রিফাইনারি জন্য টিউব শীট বাফেল সঙ্গে ইউ স্ট্যাম্প

1. টিউবঃ এগুলি হ'ল প্রাথমিক তাপ স্থানান্তর পৃষ্ঠ। তারা হতে পারেঃ

সোজা বা ইউ-আকৃতির (ইউ-টিউব): সোজা টিউব উভয় প্রান্তে স্থির করা হয়, যখন ইউ-টিউব তাপ প্রসারণের অনুমতি দেয়।

বিভিন্ন উপকরণ থেকে তৈরিঃ যেমন তামা, ব্রোঞ্জ, স্টেইনলেস স্টিল, টাইটানিয়াম, বা কার্বন স্টিল, তরল ক্ষয়কারীতা, চাপ, এবং তাপমাত্রা উপর ভিত্তি করে নির্বাচিত।

বিভিন্ন আকার এবং বেধঃ প্রয়োজনীয় তাপ স্থানান্তর অঞ্চল এবং চাপ সীমাবদ্ধতা দ্বারা নির্দিষ্ট।

ফিনিংঃ কখনও কখনও তাদের পৃষ্ঠের আয়তন বাড়ানোর জন্য বাইরের ফিনিং থাকে যাতে তাপ স্থানান্তর আরও ভাল হয়।

2. টিউব শীটঃ এটি ঘন, গোলাকার ধাতব প্লেট যা সুনির্দিষ্টভাবে ছিদ্রযুক্ত গর্ত রয়েছে। টিউবগুলি এই গর্তগুলিতে প্রবেশ করে এবং সুরক্ষিত হয়। টিউব শীট একটি শক্ত কাঠামো তৈরি করে এবং, গুরুত্বপূর্ণভাবে,চাপ সীমানা হিসাবে কাজ করে, শেল-সাইড তরল থেকে টিউব-সাইড তরল আলাদা করে।

3. বাফেলসঃ এগুলি শেলের অভ্যন্তরে, টিউব বান্ডেলের দৈর্ঘ্য বরাবর স্থাপন করা প্লেট। তাদের প্রধান ফাংশনগুলি হ'লঃ

টিউবগুলিকে সমর্থন করুন: টিউবগুলিকে অতিরিক্তভাবে ঝাঁকুনি এবং কম্পন থেকে রক্ষা করুন, যা ব্যর্থতার দিকে পরিচালিত করতে পারে।

ডাইরেক্ট শেল-সাইড ফ্লোঃ তারা শেল-সাইড তরলকে সোজা, সংক্ষিপ্ত পথ নেওয়ার পরিবর্তে টিউব বান্ডেল জুড়ে একটি জিগ-জ্যাগ প্যাটার্নের মাধ্যমে প্রবাহিত করতে বাধ্য করে।এই ক্রস-ফ্লো অনেক বেশি ঘূর্ণি সৃষ্টি করে তাপ স্থানান্তর দক্ষতা বৃদ্ধি করে.

4টাই রডস এবং স্পেসারসঃ এগুলি বান্ডিলের দৈর্ঘ্য বরাবর সঠিক অবস্থানে ব্যফলগুলি ধরে রাখতে ব্যবহৃত হয়।

5. চ্যানেল/এন্ড ক্যাপঃ এগুলি টিউব শীটগুলিতে সংযুক্ত থাকে এবং টিউব সাইড তরলকে টিউবগুলিতে এবং বাইরে পরিচালনা করে।
