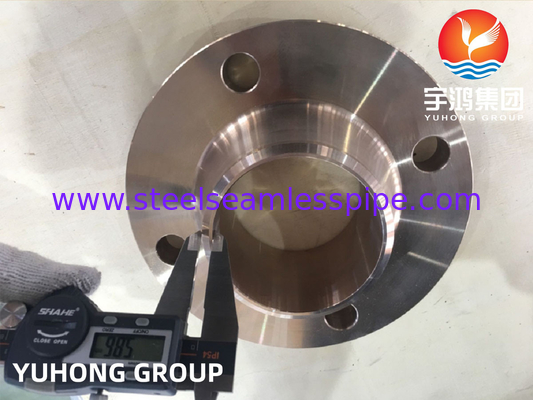

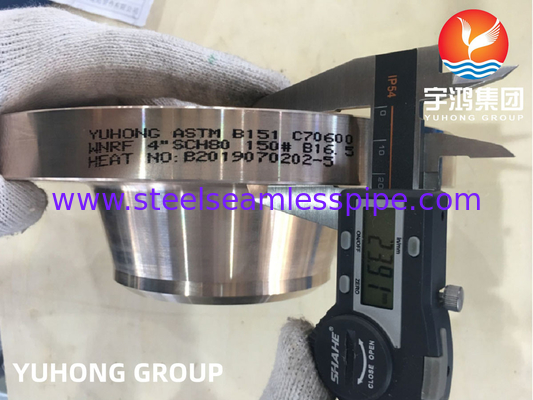

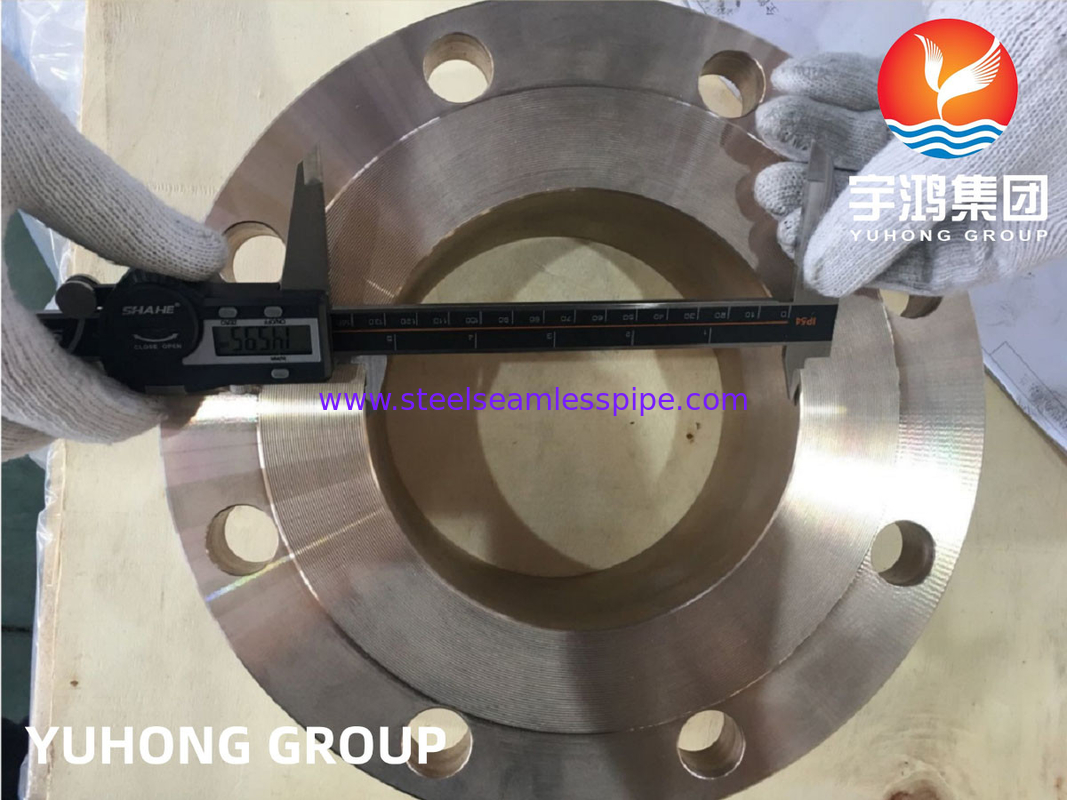

ASTM B151 C70600 তামা নিকেল খাদ কাঠের ফ্ল্যাঞ্জ Weldneck উত্থাপিত মুখ B16.5 পাইপলাইন জন্য
দ্যইউএনএস সি৭০৬০০এটি একটি তামার ভিত্তিক খাদ যার প্রধান খাদ উপাদানটি নিকেল, যা প্রায় 90% তামার এবং 10% নিকেল ধারণ করে। তামার-নিকেল খাদের তাপ পরিবাহিতা কার্বন ইস্পাতের কাছাকাছি,তাপ প্রসারণ সহগ অস্টেনাইটিক স্টেইনলেস স্টিলের কাছাকাছি, এবং গলনাঙ্ক ১১৪৯°সি।
UNS C70600 আর্গন আর্ক ওয়েল্ডিং প্রক্রিয়াটি ওয়েল্ডিংয়ের সময় ফাটল এবং ছিদ্রের মতো ত্রুটিগুলি এড়ানোর জন্য প্রযোজ্য। UNS C70600 এর ওয়েল্ডিং শক্তি বেস ধাতুর তুলনায় বেশি,এবং ঢালাইয়ের গুণমান ভালো. Cu-Ni খাদ নল UNSC70600 এই ঢালাই প্রক্রিয়া দ্বারা প্ল্যাটফর্ম সমুদ্রের জল শীতল পাইপ সিস্টেমে ঢালাই করা হয়, ঢালাই RT পাস হার 100% পৌঁছেছে,এবং পাইপলাইন জল চাপ পরীক্ষা এবং বায়ু tightness পরীক্ষা একবার পাস, সমুদ্রের পানির শীতল পাইপের ঢালাইয়ের গুণমান নিশ্চিত করে।
ইউএনএস সি৭০৬০০ক্ষয় প্রতিরোধীতামার খাদে ভাল ক্ষয় প্রতিরোধ ক্ষমতা রয়েছে, বিশেষ করে দূষিত সমুদ্র জলের উচ্চ গতির ক্ষয় প্রতিরোধ ক্ষমতা, ভাল চাপ প্রতিরোধের সাথে। অতএব,সিউ-নি-৯০/১০ পাইপ প্রায়ই অফশোর প্ল্যাটফর্মের নিকাশী পানি পরিস্কারে ব্যবহৃত হয়. BFe10-1-1 পাইপ ঢালাই করার সময়, ম্যানুয়াল ডিসি টংস্টেন আর্গন আর্ক ঢালাই মেশিন সাধারণত ঢালাই সরঞ্জাম হিসাবে নির্বাচিত হয়।এছাড়াও টিআইজি ওয়েল্ডিং নামে পরিচিত, টংস্টেন বা উচ্চ গলনাঙ্কযুক্ত টংস্টেন খাদটি ইলেকট্রোড হিসাবে নির্বাচন করা হয় যাতে আর্ক জ্বলে গেলে ইলেকট্রোড গলবে না,এইভাবে ক্রমাগত আর্ক দৈর্ঘ্য এবং ভাল ঢালাই মান নিশ্চিত. ওয়েল্ডিং প্রক্রিয়ার সময়, গ্যাস শরীরটি গলিত ধাতু এবং ইলেক্ট্রোডের আর্ক এলাকাটি আচ্ছাদন করবে এবং এটি টংস্টেন আর্গন আর্ক ওয়েল্ডিংয়ের বায়ু থেকে বিচ্ছিন্ন করবে,এবং আর্গন গ্যাস সুরক্ষা গ্যাস হিসাবে ব্যবহার করা হয়.
রাসায়নিক উপাদান ((%)
| উপাদান |
Fe |
এমএন |
নি |
Pb |
Zn |
| মিনিট |
1 |
- |
9 |
- |
- |
| ম্যাক্স |
1.8 |
1 |
11 |
0.05 |
1 |
যান্ত্রিক বৈশিষ্ট্য
| শর্ত |
তাপ চিকিত্সা বা অবস্থা |
প্রসার্য শক্তি
σb
এমপিএ
|
এমপিএ ফলন পয়েন্ট
σs
এমপিএ
|
| সিউমলেস পাইপ |
অ্যানিলিং (O61) |
≥২৭৫ |
≥১০৫ |
| সিউমলেস পাইপ |
ঠান্ডা স্রোত (H55) |
≥310 |
≥240 |
| বাণিজ্যিক নাম |
ইউএনএস |
কপার নিকেল ইন্ডাস্ট্রি স্পেসিফিকেশন। |
রাসায়নিক গঠন |
ন্যূনতম |
ন্যূনতম ফলন |
লম্বা |
| (কেএসআই) |
(কেএসআই) |
% |
| CuNi 90/10 |
ইউএনএস সি৭০৬০০ |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543 |
Cu 88.6 min Pb.05 সর্বোচ্চ |
38 |
15 |
30 |
| ইউএনএস সি৭০৬২০ |
ASTM B111, B122, B151, B171, B359, B395, B432, B466, B467, B543, B608 DIN 2.0872 MIL C-15726, T-15005, T-16420, T-22214 SAE J461, J463 |
Fe ১.৮ সর্বোচ্চ |
| Zn 1 max |
| নি ৯-১১ম্যাক্স |
| এমএন ১.০ সর্বোচ্চ |
| CuNi 90/10 |
UNS C7060X |
ইইউএমইউ 144 90/10, 145 90/10, 14 90/1 |
মনে রেখো। |
40 |
15 |
30 |
| Pb.01 সর্বোচ্চ |
| ফে ১.৫-২0 |
| Zn 0.2 সর্বোচ্চ |
| পি ০.২ সর্বোচ্চ |
| S 0.2 সর্বোচ্চ |
| ১০-১১ |
| এমএন ০.৫-১0 |
| CuNi 70/30 |
ইউএনএস সি৭১৫০০ |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543 |
৬৫.০ মিনিট |
52 |
18 |
45 |
| ইউএনএস সি৭১৫২০ |
এএসটিএম বি ১১১, বি ১২২, বি ১৫১, বি ১৭১, বি ৩৫৯, বি ৩৯৫, বি ৪৩২, বি ৪৬৭, বি ৫৪৩, বি ৫৫২, বি ৬০৮, এফ ৪৬৭, এফ ৪৬৮ |
Pb.05 সর্বোচ্চ* |
| ডিআইএন ২।0882 |
ফে ০.৪-১0 |
| এমআইএল সি-১৫৭২৬, টি-১৫০০৫, টি-১৬৪২০, টি-২২১৪ |
Zn 1 সর্বোচ্চ* |
| SAE J461, J463 |
২৯-৩৩ |
| |
এমএন ১ সর্বোচ্চ |
| CuNi 70/30 |
ইউএনএস C71640 |
এএসটিএম বি ১১১, বি ৫৪৩, বি ৫৫২ |
ক্যুম রেম |
63 |
25 |
- |
| Pb.05 সর্বোচ্চ* |
| Fe ১.৭-২।3 |
| Zn 1 সর্বোচ্চ* |
| ২৯-৩২ |
এমএন ১.৫-২।5
|
1. ফ্ল্যাঞ্জের ফাংশন
সংযোগঃ পাইপ, ভালভ, পাম্প এবং ধারকগুলির মতো ডিভাইসগুলি সংযুক্ত করতে ফ্ল্যাঞ্জগুলি ব্যবহার করা যেতে পারে। বিভিন্ন সরঞ্জাম, পাইপ বা অংশগুলি স্ক্রু বা বাদামের সাহায্যে ফ্ল্যাঞ্জগুলি সংযুক্ত করে ঘনিষ্ঠভাবে সংযুক্ত করা যেতে পারে।
সিলিংঃ ফ্ল্যাঞ্জটি মুখের সিলিংয়ের নীতি গ্রহণ করে, যা কার্যকরভাবে নিশ্চিত করতে পারে যে সংযোগটি ফুটো হবে না, জল ফুটো হবে না বা তেল ফুটো হবে না। সিলিং প্রভাব ভাল,যা উৎপাদন প্রক্রিয়ায় ই এবং স্থিতিশীল অপারেশন নিশ্চিত করতে পারে.
সমর্থনঃ ফ্ল্যাঞ্জগুলি পাইপলাইন বা সরঞ্জামগুলির সমর্থন অংশ হিসাবে ব্যবহার করা যেতে পারে,যা পাইপলাইন বা সরঞ্জামগুলির স্থিতিশীলতা উন্নত করতে পারে এবং শক্তির কারণে কম্পন এবং বিকৃতির মতো সমস্যাগুলি হ্রাস করতে পারে.
সহজ বিচ্ছিন্নকরণঃ ফ্ল্যাঞ্জ বিচ্ছিন্নকরণ সহজ এবং সুবিধাজনক, সরঞ্জাম এবং পাইপগুলির জন্য উপযুক্ত যা প্রায়শই পরিষ্কার, মেরামত বা প্রতিস্থাপন করা দরকার,এবং রক্ষণাবেক্ষণ কর্মীদের জন্য রক্ষণাবেক্ষণের জন্য সুবিধাজনক.
2ফ্ল্যাঞ্জের উপকারিতা
নির্ভরযোগ্যতাঃ ফ্ল্যাঞ্জটি মুখের সিলিংয়ের নীতি গ্রহণ করে এবং সংযোগটি শক্তিশালী, যা তরল পরিবহন ব্যবস্থার সহজ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করতে পারে।এবং এখনও উচ্চ তাপমাত্রা বা উচ্চ চাপ কাজের অবস্থার অধীনে স্থিতিশীল কাজ করতে পারেন.
অর্থনীতিঃ ফ্ল্যাঞ্জের উত্পাদন ব্যয় তুলনামূলকভাবে কম, এবং স্ক্রু বা বাদাম এবং অন্যান্য স্থির পদ্ধতির মাধ্যমে সমাবেশ সহজ,যা উৎপাদন দক্ষতা বাড়াতে পারে এবং উৎপাদন খরচ কমাতে পারে.
সহজ ইনস্টলেশনঃ ফ্ল্যাঞ্জটি ভাঙ্গন, পরিষ্কার, রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের মতো কারণগুলি বিবেচনা করে ডিজাইন করা হয়েছে, যা ভাল অপারেবিলিটি রয়েছে এবং মানবশক্তি হ্রাস করতে পারে,উপাদান সম্পদ এবং সময় খরচ.
বহুমুখিতাঃ ফ্ল্যাঞ্জটি স্ট্যান্ডার্ডাইজড ডিজাইন গ্রহণ করে, অনেক দেশ এবং অঞ্চলের মান এবং স্পেসিফিকেশন পূরণ করে এবং বিভিন্ন ধরণের সরঞ্জাম এবং পাইপের সাথে ব্যবহার করা যেতে পারে।
বিস্তৃত সংযোগ পরিসীমাঃ ফ্ল্যাঞ্জগুলি বিভিন্ন উপকরণ, স্পেসিফিকেশন এবং সরঞ্জাম এবং পাইপলাইনের ধরণের যেমন ইস্পাত, রাসায়নিক, তেল, প্রাকৃতিক গ্যাস,বিদ্যুৎ ও পানি সংরক্ষণ এবং অন্যান্য ক্ষেত্র.
বৈচিত্র্যময় পছন্দঃ অনেক ধরণের এবং স্পেসিফিকেশন রয়েছে, এবং উপযুক্ত প্রকার এবং স্পেসিফিকেশন বিভিন্ন প্রয়োজন অনুযায়ী নির্বাচন করা যেতে পারে,যা বিভিন্ন উৎপাদন প্রক্রিয়া এবং গ্রাহকের চাহিদা পূরণ করতে পারে.
বিস্তৃত সংযোগ পরিসীমাঃ ফ্ল্যাঞ্জগুলি বিভিন্ন উপকরণ, স্পেসিফিকেশন এবং সরঞ্জাম এবং পাইপলাইনের ধরণের যেমন ইস্পাত, রাসায়নিক, তেল, প্রাকৃতিক গ্যাস,বিদ্যুৎ ও পানি সংরক্ষণ এবং অন্যান্য ক্ষেত্র.
বৈচিত্র্যময় পছন্দঃ অনেক ধরণের এবং স্পেসিফিকেশন রয়েছে, এবং উপযুক্ত প্রকার এবং স্পেসিফিকেশন বিভিন্ন প্রয়োজন অনুযায়ী নির্বাচন করা যেতে পারে,যা বিভিন্ন উৎপাদন প্রক্রিয়া এবং গ্রাহকের চাহিদা পূরণ করতে পারে.
