পণ্যের সংক্ষিপ্ত বিবরণ

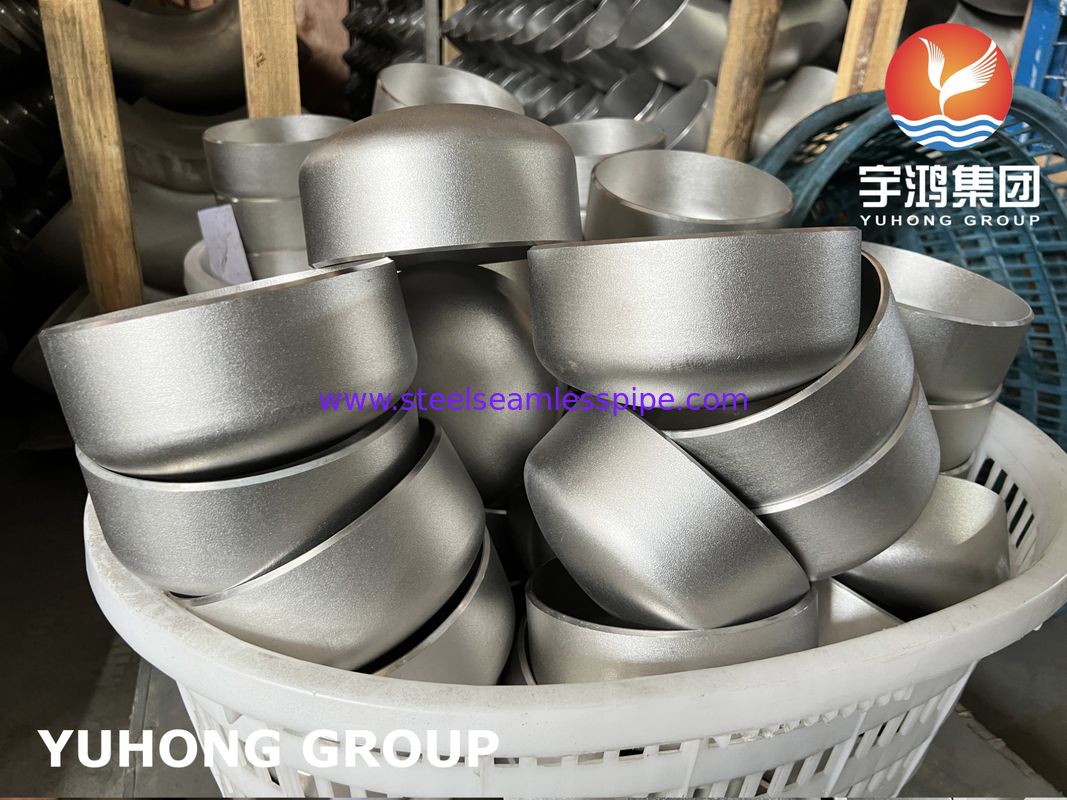

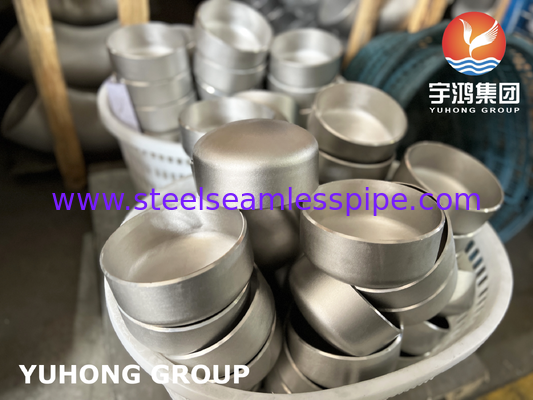

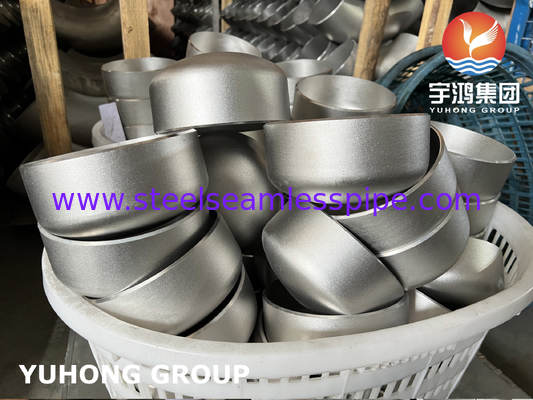

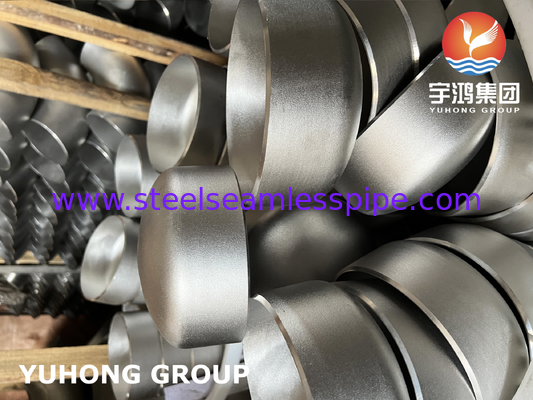

ASTM A403 WP316L স্টেইনলেস স্টিলের বাট ওয়েল্ড ক্যাপ হল পাইপের শেষ ফিটিং যা প্রক্রিয়া প্ল্যান্ট, রাসায়নিক প্রক্রিয়াকরণ সুবিধা, তেল ও গ্যাস ইনস্টলেশন এবং অন্যান্য শিল্প পাইপিং সিস্টেমে স্টেইনলেস স্টিলের পাইপিং অংশগুলির শেষ বন্ধ করতে ব্যবহৃত হয়। প্রযোজ্য উপাদান স্পেসিফিকেশন অনুসারে WP316L স্টেইনলেস স্টিল থেকে তৈরি, এই ক্যাপগুলি একটি ওয়েল্ডেড ক্লোজার সরবরাহ করে যেখানে একটি পাইপ শাখা বা লাইন টার্মিনেশন নির্দিষ্ট অপারেটিং অবস্থার অধীনে বন্ধ রাখতে হবে।
বাট-ওয়েল্ড সংযোগ ক্যাপটিকে একটি ম্যাচিং পাইপের শেষ প্রান্তের সাথে যুক্ত করার অনুমতি দেয়, যা একটি পৃথক বোল্টেড কভারের প্রয়োজন ছাড়াই একটি স্থায়ী পাইপিং ক্লোজার তৈরি করে। আর্দ্রতা, প্রক্রিয়া তরল বা নির্দিষ্ট ক্ষয়কারী পরিবেশের সংস্পর্শে আসা সিস্টেমগুলির জন্য, 316L স্টেইনলেস স্টিল তার কম-কার্বন কম্পোজিশন এবং ক্ষয় প্রতিরোধের জন্য নির্বাচন করা যেতে পারে, যা প্রকৃত তরল রসায়ন, তাপমাত্রা, ক্লোরাইড ঘনত্ব এবং অপারেটিং অবস্থার উপর নির্ভর করে।
প্রকল্প সংগ্রহের জন্য, ASME B16.9 অনুসারে ক্যাপের মাত্রা নির্দিষ্ট করা যেতে পারে যেখানে প্রযোজ্য, যেখানে নামমাত্র পাইপের আকার, প্রাচীরের পুরুত্ব বা সময়সূচী, উপাদানের গ্রেড, শেষ প্রস্তুতি এবং পৃষ্ঠের ফিনিস ক্রয় স্পেসিফিকেশনে সংজ্ঞায়িত করা হয়। প্রকল্পের প্রয়োজন হলে একটি স্যান্ডব্লাস্টেড পৃষ্ঠের ফিনিস নির্দিষ্ট করা যেতে পারে, তবে এটি পিকলিং, প্যাসিভেশন, পরিচ্ছন্নতা বা পৃষ্ঠের রুক্ষতার প্রয়োজনীয়তা থেকে আলাদাভাবে নিশ্চিত করা উচিত।
প্রয়োগ এবং সম্মতি
শিল্প পাইপিং ক্লোজার
WP316L বাট ওয়েল্ড ক্যাপগুলি নিম্নলিখিতগুলিতে পাইপিং অংশগুলির শেষ বন্ধ করতে ব্যবহার করা যেতে পারে:
- রাসায়নিক এবং পেট্রোকেমিক্যাল প্রক্রিয়া পাইপিং।
- তেল ও গ্যাস প্রক্রিয়াকরণ সুবিধা।
- শিল্প জল এবং ইউটিলিটি পাইপিং সিস্টেম।
- স্টেইনলেস স্টিলের প্রক্রিয়া লাইন যা সামঞ্জস্যপূর্ণ তরল পরিচালনা করে।
- সরঞ্জাম সংযোগ এবং পাইপিং অংশগুলির জন্য একটি স্থায়ী ওয়েল্ডেড শেষ ক্লোজার প্রয়োজন।
উপাদানের গ্রেড এবং প্রাচীরের পুরুত্ব পরিষেবা মাধ্যম, নকশা চাপ, নকশা তাপমাত্রা, ক্ষয় অবস্থা এবং প্রযোজ্য পাইপিং কোড অনুসারে নির্বাচন করা উচিত। একটি নির্দিষ্ট পরিষেবার জন্য উপযুক্ততা কেবল উপাদানের গ্রেড দ্বারা প্রতিষ্ঠিত করা যায় না।
মান এবং স্পেসিফিকেশন
- উপাদানের স্পেসিফিকেশন: ASTM A403 WP316L, প্রযোজ্য সংস্করণ এবং ক্রয় প্রয়োজনীয়তা সাপেক্ষে।
- মাত্রিক মান: ASME B16.9, যখন নির্দিষ্ট করা হয় এবং সরবরাহকৃত ফিটিংয়ের জন্য প্রযোজ্য।
- আকার এবং প্রাচীরের পুরুত্ব: নামমাত্র পাইপের আকার (NPS), সময়সূচী বা প্রয়োজনীয় প্রাচীরের পুরুত্ব, এবং যেকোনো প্রকল্প-নির্দিষ্ট মাত্রিক প্রয়োজনীয়তা নির্দিষ্ট করুন।
- শেষ সংযোগ: বাট-ওয়েল্ডিং প্রান্ত, প্রযোজ্য মাত্রিক এবং ওয়েল্ডিং প্রয়োজনীয়তা অনুসারে প্রস্তুত।
- পৃষ্ঠের ফিনিস: স্যান্ডব্লাস্টেড, ক্রয় আদেশে নিশ্চিত করা সাপেক্ষে।
- পরিদর্শন নথি: উপাদান পরীক্ষা শংসাপত্র এবং অর্ডারে সম্মত অন্যান্য পরিদর্শন রেকর্ড।
উপাদানের সামঞ্জস্য, মাত্রিক সম্মতি, পরিদর্শন সুযোগ এবং ডকুমেন্টেশন ক্রয় আদেশ এবং প্রযোজ্য মানগুলির বিরুদ্ধে যাচাই করা উচিত।
পণ্যের স্পেসিফিকেশন
| আইটেম |
স্পেসিফিকেশন |
| পণ্যের নাম |
স্টেইনলেস স্টিল বাট ওয়েল্ড ক্যাপ |
| উপাদানের গ্রেড |
ASTM A403 WP316L |
| ফিটিংয়ের প্রকার |
বাট-ওয়েল্ড পাইপ ক্যাপ |
| মাত্রিক মান |
ASME B16.9, যেখানে নির্দিষ্ট করা হয়েছে |
| নামমাত্র পাইপের আকার |
নিশ্চিত করতে হবে |
| প্রাচীরের পুরুত্ব / সময়সূচী |
নিশ্চিত করতে হবে |
| শেষ প্রস্তুতি |
প্রযোজ্য ক্রয় স্পেসিফিকেশন অনুসারে |
| পৃষ্ঠের ফিনিস |
স্যান্ডব্লাস্টেড, নিশ্চিতকরণ সাপেক্ষে |
| উপাদানের শংসাপত্র |
EN 10204 3.1, যদি সম্মত হয় এবং অর্ডারের জন্য উপলব্ধ থাকে |
| পরিদর্শন প্রয়োজনীয়তা |
অর্ডার নিশ্চিতকরণের আগে সম্মত হতে হবে |
| পরিমাণ / MOQ |
উদ্ধৃতির সাপেক্ষে |
| সীমিত সময় |
অর্ডার উদ্ধৃতির সাথে নিশ্চিত করা হবে |
| বাণিজ্যিক শর্তাবলী |
FOB বা অন্য সম্মত Incoterm |
উপাদান নির্বাচন এবং পরিষেবার শর্তাবলী
WP316L হল একটি কম-কার্বন অস্টেনিটিক স্টেইনলেস স্টিল গ্রেড যা সাধারণত এমন অ্যাপ্লিকেশনগুলির জন্য নির্বাচন করা হয় যেখানে ক্ষয় প্রতিরোধ এবং ওয়েল্ডেড ফ্যাব্রিকেশন গুরুত্বপূর্ণ। প্রকৃত কর্মক্ষমতা পরিষেবা পরিবেশ, ফ্যাব্রিকেশন পদ্ধতি এবং অপারেটিং অবস্থার উপর নির্ভর করে।
অর্ডার দেওয়ার আগে, নিম্নলিখিতগুলি নিশ্চিত করুন:
- প্রক্রিয়া তরল এবং প্রত্যাশিত ক্ষয়কারী উপাদান।
- অপারেটিং এবং নকশা তাপমাত্রা।
- নকশা চাপ এবং প্রযোজ্য পাইপিং নকশা কোড।
- পাইপের আকার, সময়সূচী এবং প্রয়োজনীয় ক্যাপের মাত্রা।
- পৃষ্ঠ প্রস্তুতি, প্যাসিভেশন এবং পরিচ্ছন্নতার প্রয়োজনীয়তা।
- প্রযোজ্য উপাদান, মাত্রিক এবং পরিদর্শন মান।
ক্লোরাইড-সমৃদ্ধ পরিবেশ বা অন্যান্য আক্রমণাত্মক প্রক্রিয়া মিডিয়ার জন্য, WP316L এর উপযুক্ততা কেবল গ্রেড ডেজিগনেশন থেকে অনুমান করার পরিবর্তে প্রকৃত পরিষেবা শর্তগুলির বিরুদ্ধে মূল্যায়ন করা উচিত।
গুণমান নিশ্চিতকরণ এবং পরিদর্শন
উৎপাদন বা অর্ডার গ্রহণের আগে পরিদর্শন এবং ডকুমেন্টেশন প্রয়োজনীয়তা সম্মত হওয়া উচিত। প্রকল্পের স্পেসিফিকেশন এবং সরবরাহকারীর নিশ্চিত ক্ষমতাগুলির উপর নির্ভর করে, নিম্নলিখিতগুলি অনুরোধ করা যেতে পারে:
- উপাদানের গ্রেড যাচাইকরণ এবং উপাদান পরীক্ষা শংসাপত্র (MTC)।
- প্রযোজ্য উপাদান স্পেসিফিকেশন দ্বারা প্রয়োজনীয় রাসায়নিক গঠন এবং যান্ত্রিক সম্পত্তি রেকর্ড।
- নামমাত্র আকার, প্রাচীরের পুরুত্ব, দৈর্ঘ্য এবং শেষ প্রস্তুতির মাত্রিক পরিদর্শন।
- পৃষ্ঠ এবং সমাপ্ত ফিটিংয়ের ভিজ্যুয়াল পরিদর্শন।
- অতিরিক্ত পরীক্ষা বা তৃতীয় পক্ষের পরিদর্শন যখন স্পষ্টভাবে প্রয়োজন এবং সম্মত হয়।
সরবরাহকৃত যেকোনো শংসাপত্র, পরীক্ষার প্রতিবেদন বা পরিদর্শন রেকর্ড প্রকৃত পণ্য এবং অর্ডারের সাথে সঙ্গতিপূর্ণ হওয়া উচিত। তৃতীয় পক্ষের পরিদর্শন, PMI, বিশেষ পরীক্ষা এবং EN 10204 3.1 ডকুমেন্টেশন উদ্ধৃতিতে নিশ্চিত না হলে অন্তর্ভুক্ত বলে ধরে নেওয়া উচিত নয়।
প্যাকেজিং এবং শিপিং

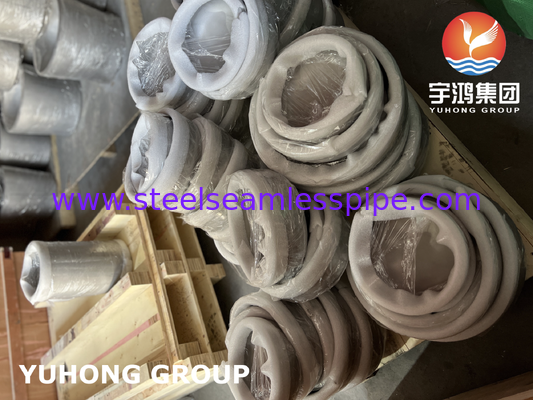

স্টেইনলেস স্টিলের বাট ওয়েল্ড ক্যাপগুলি স্টোরেজ এবং পরিবহনের সময় হ্যান্ডলিং ক্ষতি, পৃষ্ঠের দূষণ এবং যোগাযোগের ক্ষতি কমাতে প্যাক করা উচিত। পণ্যের আকার, পরিমাণ, গন্তব্য এবং রপ্তানি প্রয়োজনীয়তা অনুসারে প্যাকেজিং সম্মত হতে পারে।
আন্তর্জাতিক অর্ডারের জন্য, নিশ্চিত করুন:
- পরিমাণ এবং প্যাকিং পদ্ধতি।
- চিহ্নিতকরণ এবং সনাক্তকরণ প্রয়োজনীয়তা।
- রপ্তানি প্যাকিং এবং শিপিং ডকুমেন্টেশন।
- ডেলিভারি গন্তব্য এবং সম্মত Incoterms।
- FOB বন্দর, প্রযোজ্য হলে।
- আনুমানিক সীমার সময় এবং শিপিং সময়সূচী।
প্যাকেজিংয়ের বিবরণ, শিপিংয়ের সময় এবং মালবাহী ব্যবস্থা বাণিজ্যিক অফারে নিশ্চিত করা হবে।
MOQ, সীমার সময় এবং উদ্ধৃতি
MOQ এবং সীমার সময় প্রয়োজনীয় আকার, প্রাচীরের পুরুত্ব, উপাদানের প্রাপ্যতা, অর্ডারের পরিমাণ এবং পরিদর্শন সুযোগের উপর নির্ভর করে। এই বিবরণগুলি ক্রয় আদেশ স্থাপনের আগে নিশ্চিত করা উচিত।
উদ্ধৃতির জন্য অনুরোধ করতে, অনুগ্রহ করে সরবরাহ করুন:
- উপাদানের গ্রেড: ASTM A403 WP316L।
- নামমাত্র পাইপের আকার (NPS)।
- সময়সূচী বা প্রয়োজনীয় প্রাচীরের পুরুত্ব।
- প্রযোজ্য মাত্রিক মান।
- প্রয়োজনীয় পৃষ্ঠের ফিনিস।
- প্রতি আকারের পরিমাণ।
- পরিদর্শন এবং সার্টিফিকেশন প্রয়োজনীয়তা।
- গন্তব্য, পছন্দের Incoterm, এবং অনুরোধকৃত ডেলিভারি তারিখ।
একটি উদ্ধৃতির জন্য অনুরোধ করুন:মূল্য, MOQ, সীমার সময়, ডকুমেন্টেশন এবং শিপিং শর্তাবলী কভার করে একটি উদ্ধৃতির জন্য আপনার প্রযুক্তিগত স্পেসিফিকেশন বা উপাদান প্রয়োজনীয়তা পাঠান।
একটি উদ্ধৃতির জন্য অনুরোধ করুন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
ASTM A403 WP316L কি?
ASTM A403 WP316L হল রট austenitic স্টেইনলেস স্টিল পাইপিং ফিটিংগুলির জন্য ব্যবহৃত একটি স্পেসিফিকেশন এবং গ্রেড ডেজিগনেশন। সঠিক পণ্যের প্রয়োজনীয়তা প্রযোজ্য সংস্করণ এবং ক্রয় স্পেসিফিকেশনের উপর নির্ভর করে।
WP316L বাট ওয়েল্ড ক্যাপের জন্য মাত্রিক মান কি?
ASME B16.9 হল ফ্যাক্টরি-তৈরি রট বাট-ওয়েল্ডিং ফিটিংগুলির জন্য একটি সাধারণত নির্দিষ্ট মাত্রিক মান। ক্রয় আদেশে প্রযোজ্য সংস্করণ এবং প্রয়োজনীয় মাত্রা নিশ্চিত করুন।
ক্যাপ কি স্যান্ডব্লাস্টেড পৃষ্ঠের সাথে সরবরাহ করা যেতে পারে?
সরবরাহকারীর ফিনিশিং ক্ষমতা এবং প্রকল্পের স্পেসিফিকেশন নিশ্চিতকরণের সাপেক্ষে একটি স্যান্ডব্লাস্টেড পৃষ্ঠের অনুরোধ করা যেতে পারে। যদি পিকলিং, প্যাসিভেশন, বা একটি সংজ্ঞায়িত পৃষ্ঠের রুক্ষতা প্রয়োজন হয়, তবে এটি আলাদাভাবে উল্লেখ করুন।
এই পণ্যটির উদ্ধৃতি দেওয়ার জন্য কি তথ্যের প্রয়োজন?
মূল তথ্যের মধ্যে রয়েছে উপাদানের গ্রেড, NPS, প্রাচীরের পুরুত্ব বা সময়সূচী, পরিমাণ, পৃষ্ঠের ফিনিস, প্রযোজ্য মান, পরিদর্শন প্রয়োজনীয়তা, ডেলিভারি গন্তব্য এবং পছন্দের Incoterm।
একটি MTC এবং তৃতীয় পক্ষের পরিদর্শন প্রদান করা যেতে পারে?
প্রকল্পের প্রয়োজনীয়তার বিরুদ্ধে ডকুমেন্টেশন এবং তৃতীয় পক্ষের পরিদর্শন আলোচনা করা যেতে পারে। প্রাপ্যতা, সুযোগ, খরচ এবং সময় অর্ডার গ্রহণের আগে নিশ্চিত করতে হবে।
আমি কিভাবে সীমার সময় এবং MOQ নিশ্চিত করব?
প্রয়োজনীয় আকার, পরিমাণ এবং পরিদর্শন সুযোগ সরবরাহ করুন। MOQ এবং সীমার সময় অর্ডারের প্রয়োজনীয়তা এবং উপাদানের প্রাপ্যতার উপর ভিত্তি করে উদ্ধৃতিতে নিশ্চিত করা হবে।
