সিউমলেস কার্বন ইস্পাত বিট-ওয়েল্ড পাইপ ফিটিং, এ 234 ডাব্লুপিবি চাপ পাইপিংয়ের জন্য কনকোড ASME বি 169

সিউমলেস কার্বন স্টীল বট-ওয়েল্ড পাইপ ফিটিং, এ 234 ডাব্লুপিবি চাপ পাইপিংয়ের জন্য কনভো ASME বি 16.9

ওভারভিউএএসটিএম এ২৩৪ ডব্লিউপিবি-এস এলকো

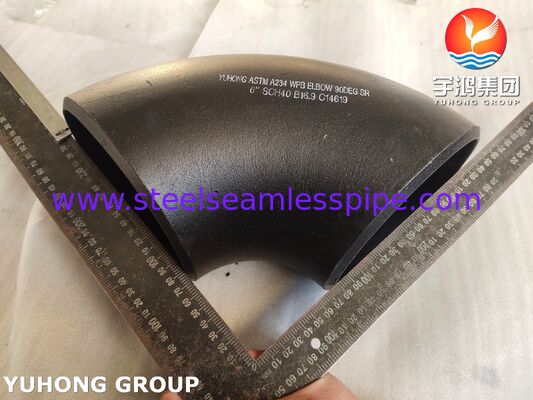

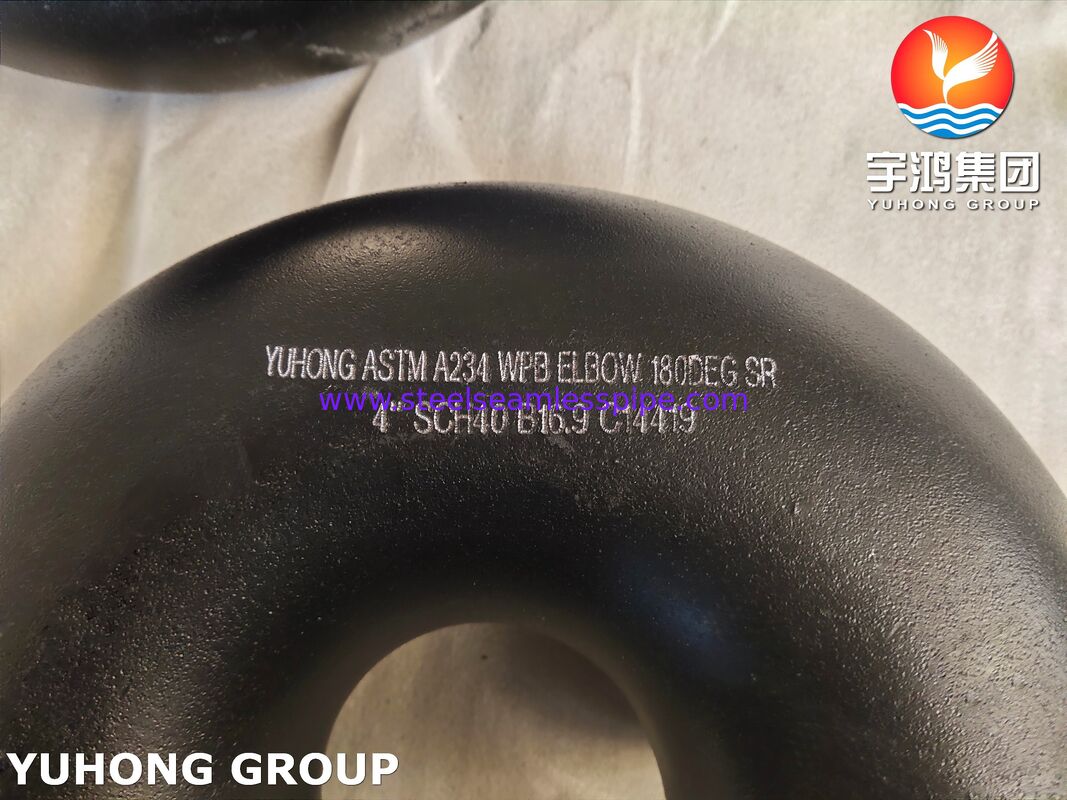

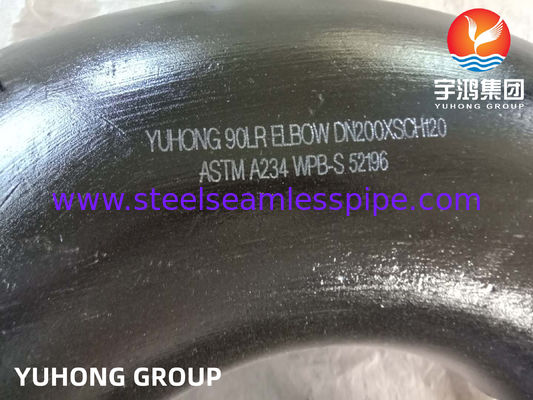

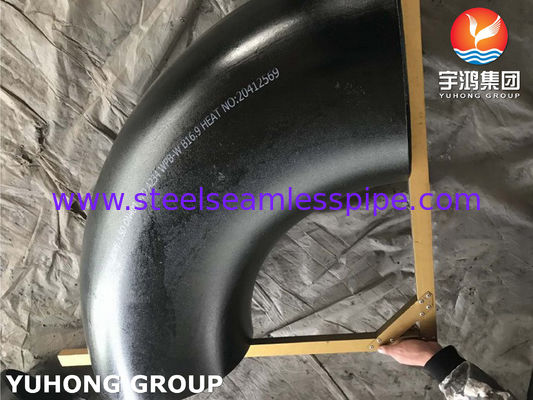

একটি A234 WPB এলবো একটি স্ট্যান্ডার্ড কার্বন ইস্পাত বুট-ওয়েল্ড পাইপ ফিটিং যা চাপ পাইপিং সিস্টেমে প্রবাহের দিক পরিবর্তন করতে ব্যবহৃত হয়।এএসটিএম এ২৩৪ হল মধ্যম ও উচ্চ তাপমাত্রা পরিষেবা জন্য কাঠামো কার্বন এবং খাদ ইস্পাত ফিটিং জন্য বিশ্বব্যাপী স্পেসিফিকেশন. ডাব্লুবিবি উপাদান গ্রেড নির্দেশ করেঃ ডাব্লু = কাঠামোগত (কাঠামোগত / গঠিত, ঢালাই নয়), পি = চাপ-নামকরণ, বি = A106 গ্রেড বি এর সমতুল্য কার্বন ইস্পাত।

এই কনুই ASME B16 অনুযায়ী তৈরি করা হয়।9, সাধারণত 45 ° এবং 90 ° কোণে, দীর্ঘ ব্যাসার্ধের সাথে (এলআর, 1.5 ডি) স্ট্যান্ডার্ড হিসাবে। এটি পাইপ শেষগুলিতে ওয়েল্ডিং দ্বারা সংযুক্ত হয়, এনপিএস 1⁄2 ′′ থেকে 48 ′′ এর জন্য উপযুক্ত, বিভিন্ন সময়সূচী (এসসিএইচ 40, এসসিএইচ 80, এক্সএস) ।

এটি তেল, গ্যাস, শক্তি, রাসায়নিক এবং শিল্প পাইপিংয়ে ব্যাপকভাবে ব্যবহৃত হয়, এটি -২৯ ডিগ্রি সেলসিয়াস থেকে প্রায় ৪২৫ ডিগ্রি সেলসিয়াস পর্যন্ত ভাল শক্তি এবং ওয়েল্ডেবিলিটি সরবরাহ করে।এটি সাধারণ-উদ্দেশ্য চাপ সিস্টেমের জন্য সর্বাধিক সাধারণ কার্বন ইস্পাত কনুই.

এএসটিএম এ২৩৪ ডব্লিউপিবি-এস এলকবোয়ের সুবিধা

• মসৃণ কাঠামোঃ কোন ঢালাই seam, উচ্চ চাপ প্রতিরোধের।

• ভাল শক্তি এবং অনমনীয়তাঃ মাঝারি / উচ্চ তাপমাত্রায় স্থিতিশীল।

• দুর্দান্ত ওয়েল্ডযোগ্যতাঃ কার্বন ইস্পাত পাইপ দিয়ে ইনস্টল করা সহজ।

• ব্যাপক সামঞ্জস্যতাঃ A106 Gr.B, A105, 20#, P265GH এর সাথে মেলে।

• ব্যয়-কার্যকরঃ যুক্তিসঙ্গত মূল্যে নির্ভরযোগ্য কর্মক্ষমতা।

• স্ট্যান্ডার্ডঃ এএসএমই বি১৬।9, বিশ্বব্যাপী ব্যাপকভাবে উপলব্ধ।

এএসটিএম এ২৩৪ ডব্লিউপিবি-এস এলবোয়ের রাসায়নিক গঠন

দ্রষ্টব্যঃ কার্বন সমতুল্য (সিই) ≤ ০।50, CE = C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15

এএসটিএম এ২৩৪ ডব্লিউপিবি-এস এলবোয়ের যান্ত্রিক বৈশিষ্ট্য

এএসটিএম এ২৩৪ ডব্লিউপিবি-এস এলকবোয়ার প্রয়োগ

• তেল ও গ্যাসঃ শোধনাগার, ট্রান্সমিশন পাইপলাইন।

• বিদ্যুৎ উৎপাদনঃ বয়লার সিস্টেম, তাপ এক্সচেঞ্জার।

• পেট্রোকেমিক্যালস: রাসায়নিক প্রক্রিয়াকরণ কারখানা।

• সাধারণ শিল্প: এইচভিএসি, সংকুচিত বায়ু, জল ব্যবস্থা।

• সামুদ্রিক ও জাহাজ নির্মাণ: অফশোর প্ল্যাটফর্ম, ইঞ্জিন রুম।

• ধাতুবিদ্যা: উচ্চ তাপমাত্রা রোলিং মিল লাইন।
