A403 WP304L-S ক্যাপ, B16.9 হাইড্রোলিক ইঞ্জিনিয়ারিংয়ের জন্য নিম্ন-কার্বন স্টেইনলেস স্টিলের বিট ওয়েল্ড ফিটিং
ওভারভিউ
A403 WP304L স্টেইনলেস স্টীল সিউমলেস ক্যাপ একটি চাপযুক্ত উপাদান যা একটি পাইপিং সিস্টেমের শেষ বন্ধ করতে ব্যবহৃত হয়, ASME B16.9 মাত্রিক মানগুলির কঠোর সম্মতিতে উত্পাদিত হয়। It features a "seamless structure" to eliminate potential weld line defects and undergoes solution annealing treatment to restore the excellent intergranular corrosion resistance of low-carbon austenitic stainless steel (304L)এটি পেট্রোকেমিক্যাল, পারমাণবিক শক্তি, খাদ্য, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্স, ইলেকট্রনিক্সওষুধ শিল্প.
স্টেইনলেস স্টীল ক্যাপ গঠনের প্রক্রিয়া
এটি একটি "বিহীন" পাইপ ক্যাপ হওয়ার কারণে, এর উত্পাদন সাধারণত ইস্পাত পাইপ বা প্লেট থেকে শুরু হয় এবং প্লাস্টিকের গঠনের মাধ্যমে প্রক্রিয়াজাত করা হয়, যার মূল প্রক্রিয়াটি স্ট্যাম্পিং হয়
- হট প্রেসিংঃ স্ট্যাম্পিংয়ের জন্য গরম খালিটি ছাঁচে রাখুন। পাতলা দেয়ালযুক্ত পাইপ ক্যাপগুলির জন্য, ঝাঁকুনি রোধ করার জন্য, একটি দ্বি-পর্যায়ের গঠনের পদ্ধতি ব্যবহার করা হয়ঃ প্রথমে ডিস্কের আকারে স্ট্যাম্পিং,এবং তারপর অবশেষে গঠন.
- কোল্ড প্রেসিংঃ ঘরের তাপমাত্রায় ছাঁচের মধ্য দিয়ে চাপ দেওয়া, পাতলা দেয়ালের বেধ বা ছোট আকারের পাইপ ক্যাপগুলির জন্য উপযুক্ত।
- পরবর্তী প্রক্রিয়াকরণঃ গঠনের পরে, গ্রুভ প্রক্রিয়াকরণ সম্পাদন করা প্রয়োজন (অন-সাইট ওয়েল্ডিংয়ের জন্য, সাধারণত ASME B16 অনুযায়ী) ।25 স্ট্যান্ডার্ড) এবং প্রয়োজনীয় আকারের সঠিকতা নিশ্চিত করার জন্য
A403 WP304L Cap এর রাসায়নিক গঠন
| গ্রেড |
সি |
নি |
হ্যাঁ |
এন |
এস |
এমএন |
পি |
সিআর |
মো |
| এস এস ৩০৪ এল |
মিনিট। |
- |
8.0 |
- |
- |
- |
- |
- |
18.0 |
- |
| ম্যাক্স. |
0.030 |
12.0 |
0.75 |
0.10 |
0.030 |
2.0 |
0.045 |
20.0 |
ASTM A403 WP304L ক্যাপের যান্ত্রিক বৈশিষ্ট্য
| গ্রেড |
টান শক্তি (এমপিএ) মিনিট |
প্রসারিত (% 50 মিমি) মিনিট |
রিটার্ন শক্তি 0.2% প্রুফ (এমপিএ) মিনিট |
কঠোরতা |
| রকওয়েল বি (এইচআর বি) সর্বোচ্চ |
ব্রিনেল (এইচবি) সর্বোচ্চ |
| এস এস ৩০৪ এল |
485 |
40 |
170 |
92 |
201 |
WP304L এর সমতুল্য গ্রেড
| মানক |
ইউএনএস |
ওয়ার্কস্টপ এনআর। |
AFNOR |
EN |
জেআইএস |
বিএস |
গস্ট |
| এস এস ৩০৪ এল |
এস৩০৪০৩ |
1.4306/1.4307 |
Z3CN18-10 |
X2CrNi18-9 / X2CrNi19-11 |
SUS 304L |
304S11 |
03Х18Н11 |
A403 WP304L-S ক্যাপের জন্য পরিদর্শন
| পরিদর্শন বিভাগ |
বিশেষ পরিদর্শন আইটেম |
সংক্ষিপ্ত বিবরণ |
| কাঁচামাল পরিদর্শন |
রাসায়নিক রচনা বিশ্লেষণ, যান্ত্রিক বৈশিষ্ট্য পরীক্ষা |
যাচাই করতে হবে যে উপাদানটি WP304L মান পূরণ করে (যেমন, কম কার্বন প্রয়োজনীয়তা) এবং নিশ্চিত করুন যে শক্তিটি স্পেসিফিকেশন পর্যন্ত। |
| অ-ধ্বংসাত্মক পরীক্ষা (NDE) |
অতিস্বনক পরীক্ষা (ইউটি), অনুপ্রবেশকারী পরীক্ষা (পিটি), রেডিওগ্রাফিক পরীক্ষা (আরটি), চৌম্বকীয় কণা পরীক্ষা (এমটি) |
অভ্যন্তরীণ বা পৃষ্ঠের ত্রুটির উপস্থিতি যেমন ফাটল এবং ল্যামিনেশনগুলি সনাক্ত করতে। এটি ডাব্লুপি গ্রেড সিউমলেস ক্যাপগুলির জন্য মান নিয়ন্ত্রণের মূল বিষয়। |

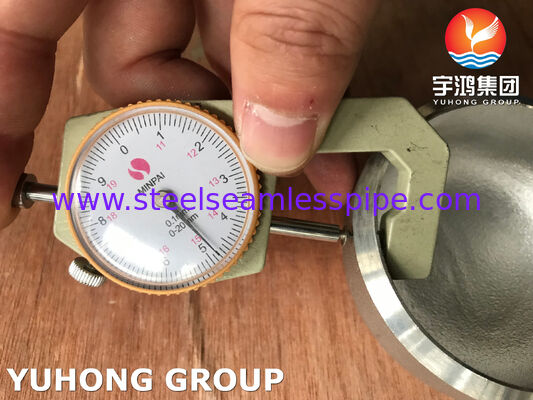

| মাত্রা ও চাক্ষুষ পরিদর্শন |
মাত্রা পরিদর্শন, দেয়াল বেধ পরিমাপ, দৃশ্যমান পৃষ্ঠ পরীক্ষা |
আকারগুলি ASME B16 এর মতো মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ তা নিশ্চিত করতে।9, দেয়াল বেধ অভিন্ন, এবং পৃষ্ঠটি অপূর্ণতা থেকে মুক্ত যা সেবা প্রভাবিত করবে।
|
অ্যাপ্লিকেশন ক্ষেত্র
- পেট্রোলিয়াম, প্রাকৃতিক গ্যাস এবং রাসায়নিক শিল্প
- বিদ্যুৎ ও শক্তি
- খাদ্য ও ওষুধ
- জাহাজ ও মহাসাগর প্রকৌশল
- জল চিকিত্সা
