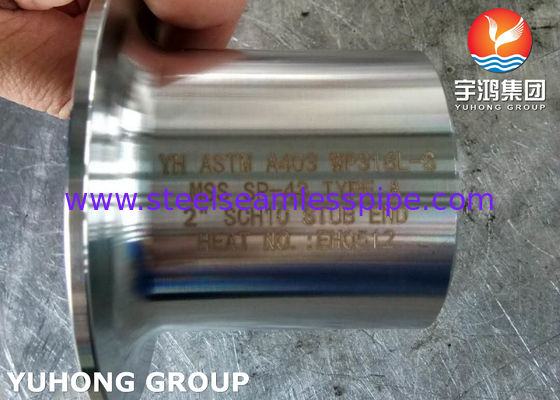

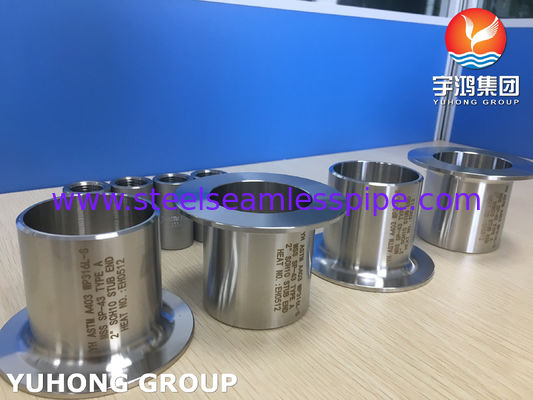

A403 WP316L লং স্টাব শেষ টাইপ এ, বাঁধা স্টেইনলেস স্টীল ফিটিং সংযোগ ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ

A403 WP316L লং স্টাব এন্ড টাইপ এ, ঢালাই করা স্টেইনলেস স্টিল ফিটিং ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের সাথে সংযোগ

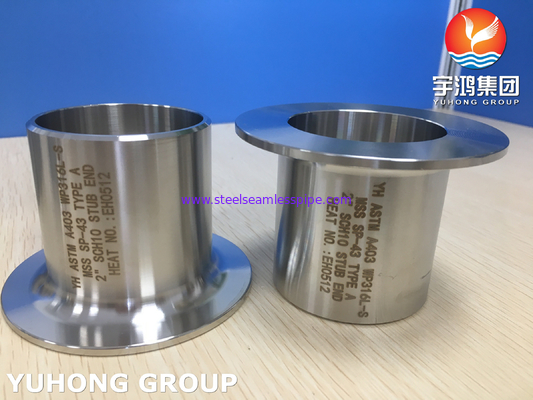

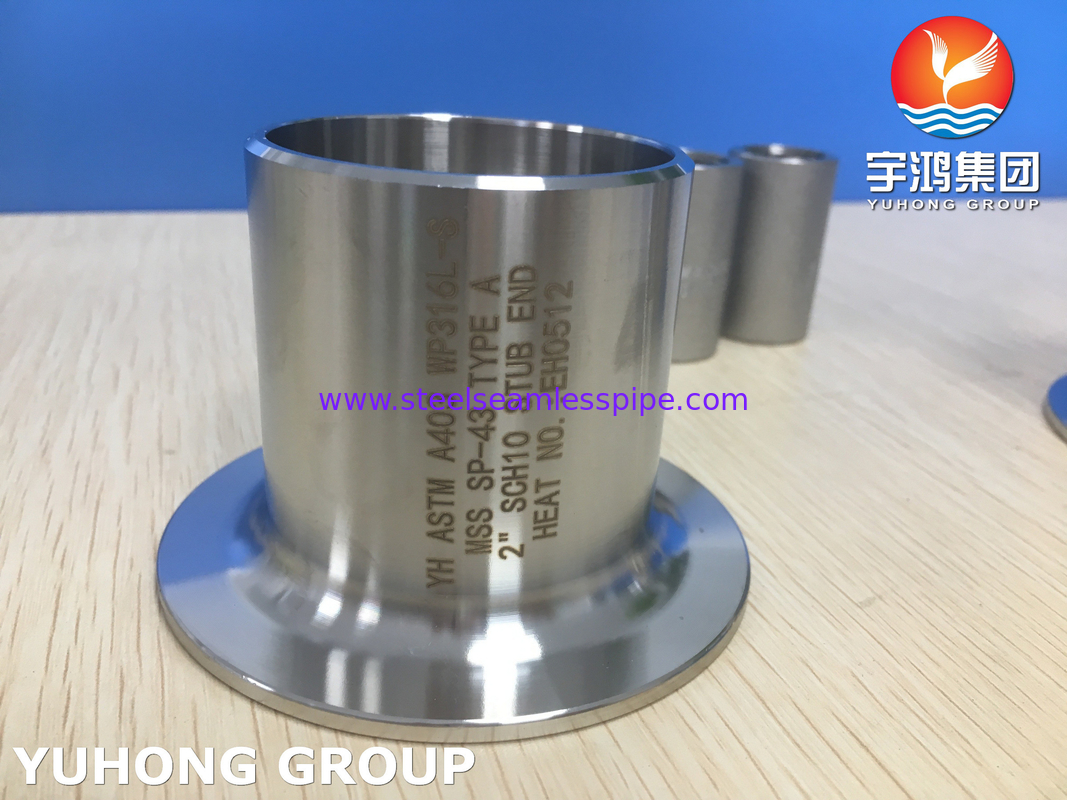

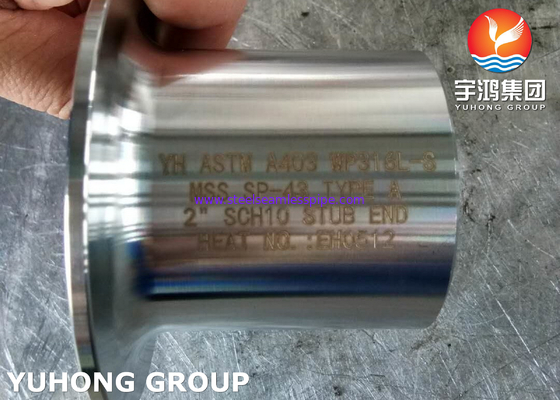

একটি A403 WP316L ল্যাপ জয়েন্ট স্টাব এন্ড হল একটি বাট-ওয়েল্ড পাইপ ফিটিং যা ASTM A403 অনুসারে তৈরি করা হয়, WP316L অস্টেনিটিক স্টেইনলেস স্টিল দিয়ে তৈরি। সাধারণত একটি স্টাব এন্ড বোঝায়, এটি পাইপিং সিস্টেমে বিচ্ছিন্ন সংযোগ সহজতর করার জন্য ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের সাথে একত্রে ব্যবহৃত হয়। এই পণ্যটি প্রাথমিকভাবে ASME B16.9 বা MSS SP-43 মান পূরণ করার জন্য তৈরি করা হয় এবং দৈর্ঘ্যের উপর নির্ভর করে দীর্ঘ এবং ছোট প্যাটার্নে পাওয়া যায়।

গঠন প্রক্রিয়া ঠান্ডা বা গরম কাজ জড়িত থাকতে পারে। এর উপাদান গঠনে মলিবডেনামের উপস্থিতির কারণে, WP316L ল্যাপ জয়েন্ট স্টাব এন্ড চমৎকার ক্ষয় প্রতিরোধ ক্ষমতা প্রদান করে, বিশেষ করে ক্লোরাইড পিটিংয়ের বিরুদ্ধে, যা এটিকে রাসায়নিক, পেট্রোলিয়াম এবং ফার্মাসিউটিক্যাল শিল্পের মতো ক্ষয়কারী মিডিয়া পরিবেশের জন্য উপযুক্ত করে তোলে। উপরন্তু, এর কম কার্বন উপাদান ভাল ওয়েল্ডেবিলিটি নিশ্চিত করে, যা দীর্ঘ পরিষেবা জীবনে অবদান রাখে।

স্টাব এন্ড পণ্যের ফর্ম এবং কার্যকারিতা


• গঠন: এটি একটি ছোট পাইপের অংশ, যার এক প্রান্ত পাইপের সাথে বাট-ওয়েল্ড করার জন্য ডিজাইন করা হয়েছে এবং অন্য প্রান্তটি একটি সমতল, রিং-আকৃতির মুখ (ল্যাপ) তৈরি করার জন্য বাইরের দিকে প্রসারিত।
• কার্যপ্রণালী: এই ল্যাপ করা মুখ অন্য ফ্ল্যাঞ্জের সাথে ওয়েল্ড করা হয় না। পরিবর্তে, এটি একটি ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের জন্য বিয়ারিং পৃষ্ঠ হিসাবে কাজ করে। ইনস্টলেশনের সময়, ল্যাপ জয়েন্ট ফ্ল্যাঞ্জটি স্টাব এন্ডের সোজা অংশের উপর দিয়ে স্লিপ করা হয়। যখন বোল্টগুলি শক্ত করা হয়, তখন দুটি স্টাব এন্ডের মুখ (বা একটি স্টাব এন্ড এবং অন্য ফ্ল্যাঞ্জ) একটি গ্যাসকেটের মাধ্যমে একসাথে চাপানো হয় একটি সিল তৈরি করার জন্য।
• সুবিধা: এই নকশা ফ্ল্যাঞ্জকে অবাধে ঘোরানোর অনুমতি দেয়, বোল্ট হোল অ্যালাইনমেন্টকে অনেক সহজ করে তোলে। এটি বিশেষত পাইপিং সিস্টেমের জন্য উপযুক্ত যা পরিষ্কার করার জন্য ঘন ঘন বিচ্ছিন্ন করার প্রয়োজন হয় বা যেখানে সঠিক অ্যালাইনমেন্ট গুরুত্বপূর্ণ (যেমন ফার্মাসিউটিক্যাল এবং খাদ্য শিল্পে)।

ASTM A403 WP316L স্টাব এন্ডের যান্ত্রিক বৈশিষ্ট্য
