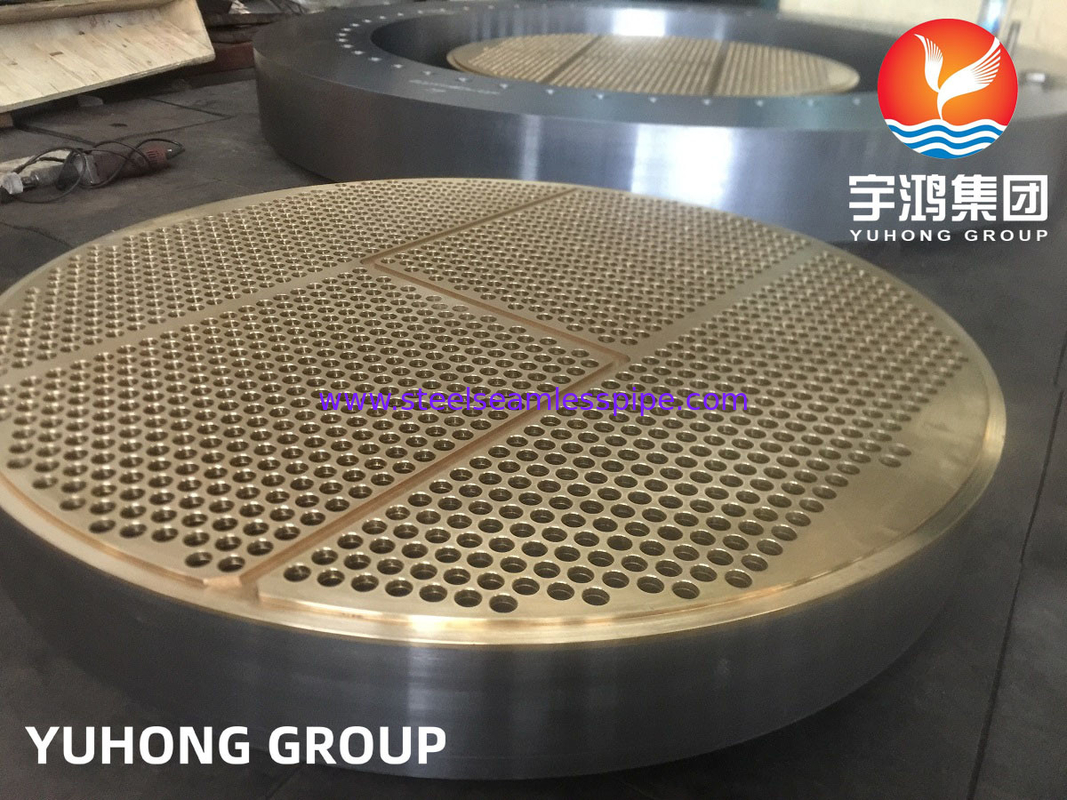

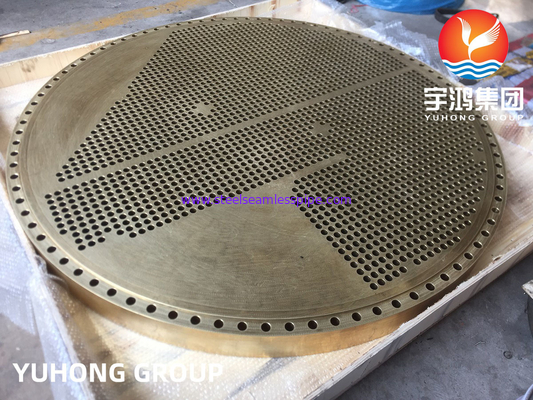

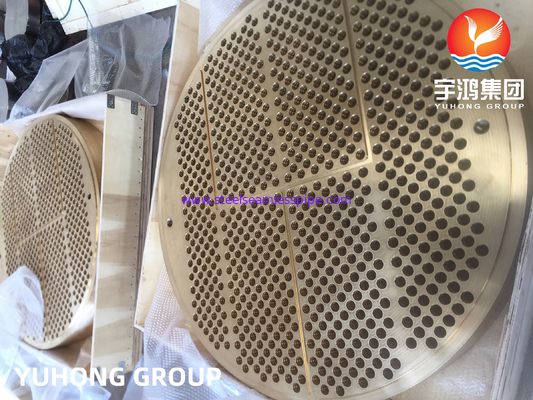

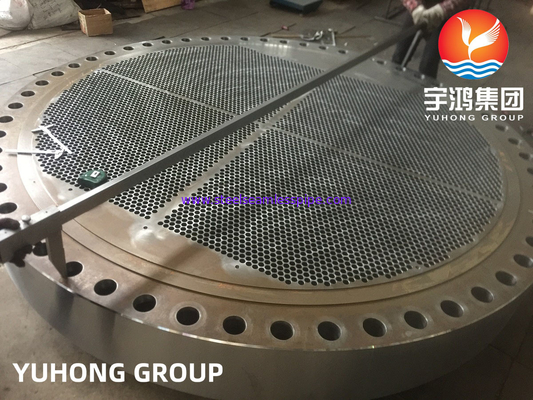

এএসটিএম বি১৭১ সি৪৬৪০০ / সি৪৪৩০০ ব্রাস অ্যালোয় টিউব শীট হিট এক্সচেঞ্জার টিউব প্লেট

চাপবাহী জাহাজের জন্য ASTM B171 কপার অ্যালোয় টিউব শীট কাঠামো এবংতাপ এক্সচেঞ্জার অ্যাপ্লিকেশন

এএসটিএম বি১৭১/বি১৭১এম হচ্ছে চাপবাহী পাত, কনডেনসার এবং তাপ বিনিময়কারীর জন্য তামার খাদ প্লেট এবং শীটের জন্য স্পেসিফিকেশন। এখানে টিউব শীটকে টিউব প্লেটও বলা হয়,যা শেল এবং টিউব তাপ এক্সচেঞ্জারের প্রধান উপাদানগুলির মধ্যে একটি. একটি বন্ধ টিউবুলার চাপ ধারক মধ্যে পাইপ একটি সিরিজ থাকার জন্য টিউব শীট মধ্যে গর্ত ড্রিল করা হয়। এটি ব্যাপকভাবে জাহাজ নির্মাণ ক্ষেত্রে তাপ এক্সচেঞ্জার পণ্য ব্যবহৃত হয়,পারমাণবিক শক্তি, পেট্রোকেমিক্যাল এবং সামরিক শিল্প।

মূল বৈশিষ্ট্যঃ

• ক্ষয় প্রতিরোধ ক্ষমতাঃ সমুদ্রের জল এবং অন্যান্য ক্ষয়কারী পরিবেশের প্রতি খুব ভাল প্রতিরোধ ক্ষমতা।
• তাপ পরিবাহিতাঃ ভাল তাপ পরিবাহিতা তাপ এক্সচেঞ্জারগুলির জন্য আদর্শ করে তোলে।
• তৈরীযোগ্যতাঃ সহজেই ঢালাই করা যায় এবং বিভিন্ন আকারে তৈরি করা যায়।
• শক্তিঃ যুক্তিসঙ্গত যান্ত্রিক শক্তি যা উচ্চ চাপ অ্যাপ্লিকেশনগুলিতে কর্মক্ষমতা বজায় রাখে।

অন্যান্য উপাদান

টিউব শীটটিউবগুলির তুলনায় আরো মহৎ হওয়া উচিত নয় কারণ এটি টিউব শেষের ক্ষয় হারের উপর একটি গ্যালভানিক প্রভাব ফেলতে পারে। অতএব 90-10 Cu-Ni টিউব শীট 90-10 Cu-Ni টিউবগুলির সাথে ব্যবহার করা যেতে পারে। এছাড়াও,নৌবাহিনীর ব্রাস, মন্টজ ধাতু এবং অ্যালুমিনিয়াম ব্রোঞ্জগুলি 90-10 Cu-Ni টিউবগুলির জন্য সামান্য অ্যানোডিক এবং তাই সামঞ্জস্যপূর্ণ। 70-30 টিউবগুলির 90-10 বা 70-30 টিউবশিট থাকা উচিত।সোল্ডারড টিউব থেকে টিউব শীট জয়েন্ট পছন্দ করা হয়.

শিল্পে ব্যবহৃত বিভিন্ন টিউব / টিউব শীট (টি / টিএস) ওয়েল্ড জয়েন্ট ডিজাইন রয়েছে এবং প্রত্যেকের নিজস্ব সুবিধাগুলি এবং অসুবিধা রয়েছে। সর্বাধিক সাধারণ জয়েন্টগুলি হল ফ্লাশ টিউব,অভ্যন্তরীণ টিউব, ট্রিপ্যানযুক্ত টিউব শীট, যোগ করা রিং এবং মুখের পাশের ফিললেট ওয়েল্ড যখন ওয়েল্ডটি টিউব শীটের মুখের উপর তৈরি হয়।

অ্যাপ্লিকেশন

টিউব প্লেটটি টিউবুলার তাপ এক্সচেঞ্জার, বয়লার, চাপের পাত্রে, বাষ্প টারবাইন, বড় কেন্দ্রীয় এয়ার কন্ডিশনার, কনডেন্সার, বাষ্পীভবন এবং অন্যান্য পণ্যগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।ধাতব উপাদান এটিকে শুধু শক্ত করে তোলে না, কিন্তু এছাড়াও মহান তাপ পরিবাহিতা কর্মক্ষমতা আছে। টিউব প্লেট প্রক্রিয়াকরণ যথার্থতা, বিশেষ করে গর্ত দূরত্ব এবং ব্যাসার্ধের সহনশীলতা, উল্লম্বতা,এবং উপরের তালিকাভুক্ত সরঞ্জাম সমাবেশ এবং কর্মক্ষমতা ব্যাপকভাবে প্রভাবিত শেষ.
