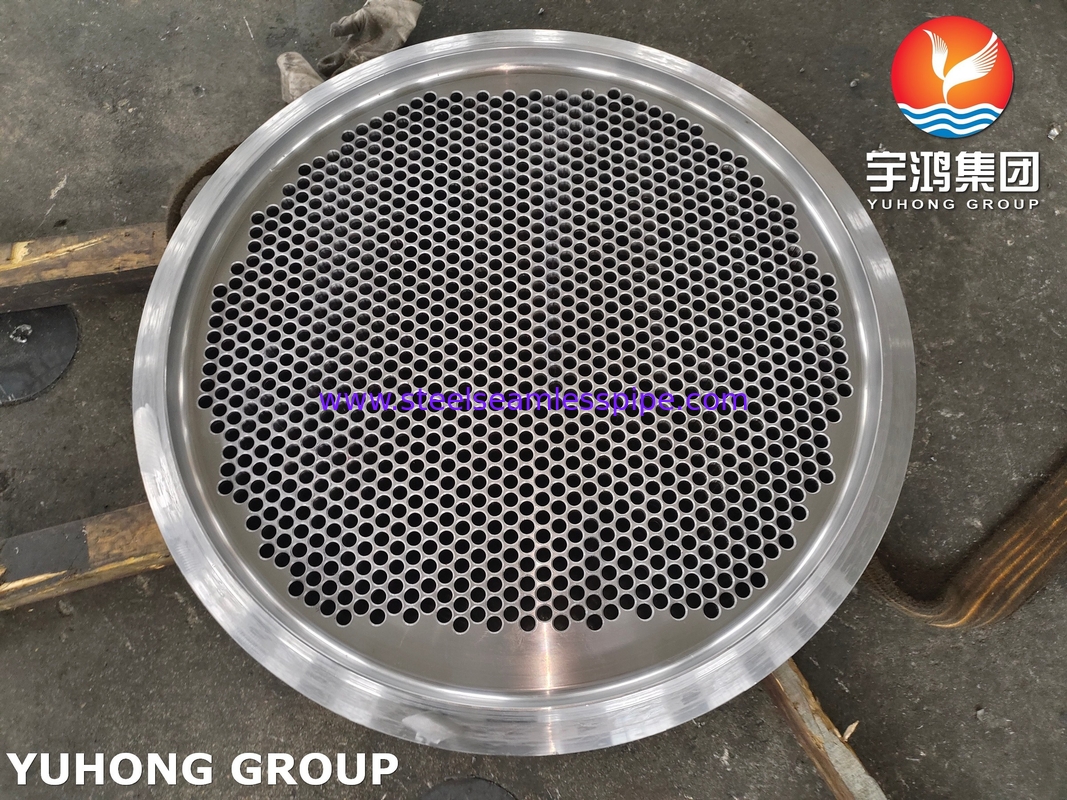

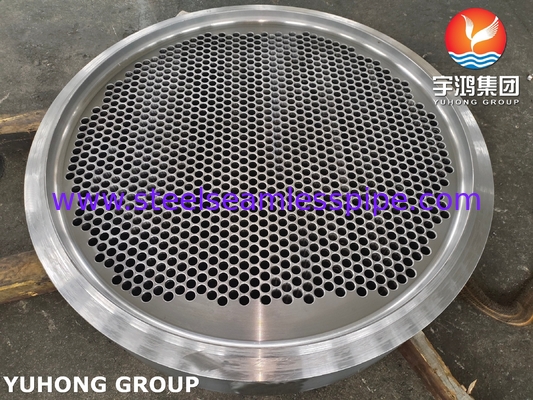

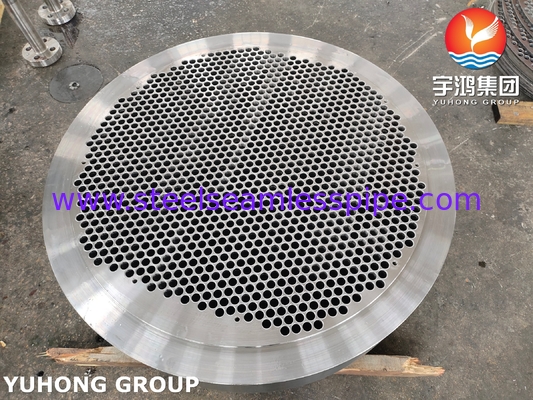

ASME SA266 Gr.2N তাপ এক্সচেঞ্জার টিউব শীট ASME সেক VIII অনুযায়ী

ASME SA266 Gr.2N তাপ এক্সচেঞ্জার টিউব শীট ASME সেক VIII অনুযায়ী

ASME SA266 Gr.2N স্পেসিফিকেশন কি?

ASME SA-266 Gr.2N স্পেসিফিকেশনটি চাপের পাত্রে এবং তাপ এক্সচেঞ্জারগুলিতে ব্যবহৃত কার্বন ইস্পাতের ছাঁচগুলিকে বিশেষত টিউব শীটগুলির জন্য কভার করে।এই উপাদানটি শেল এবং টিউব তাপ এক্সচেঞ্জারগুলিতে ব্যাপকভাবে ব্যবহৃত হয়এর ভাল যান্ত্রিক বৈশিষ্ট্য, ওয়েল্ডেবিলিটি এবং খরচ-কার্যকরতার কারণে, কনডেন্সার এবং বয়লার।

"2N" নামকরণটি নির্দেশ করে যে উপাদানটি স্বাভাবিক তাপ চিকিত্সা অবস্থায় সরবরাহ করা হয়, যা অ-স্বাভাবিক গ্রেডের তুলনায় তার শক্তি এবং দৃঢ়তা বৃদ্ধি করে।

রাসায়নিক গঠন (ASME SA-266 Gr.2N)

যান্ত্রিক বৈশিষ্ট্য

তাপ চিকিত্সা

শস্যের কাঠামো পরিমার্জন এবং যান্ত্রিক বৈশিষ্ট্য উন্নত করার জন্য স্বাভাবিক (এন) ।

ইলেকট্রনিক্স সিস্টেম (ইলেকট্রনিক্স সিস্টেম)

তাপ এক্সচেঞ্জার টিউব শীটগুলির জন্য কেন SA-266 Gr.2N ব্যবহার করবেন?

সুবিধা

খরচ-কার্যকর ∙ স্টেইনলেস স্টীল বা নিকেল খাদ টিউব শীট তুলনায় আরো লাভজনক।

ভাল ওয়েল্ডেবিলিটি common সাধারণ ওয়েল্ডিং কৌশলগুলির সাথে সামঞ্জস্যপূর্ণ (এসএমএডাব্লু, জিটিএডাব্লু, এসএও) ।

ASME কোড সম্মতি ️ চাপযুক্ত পাত্রে ASME বয়লার এবং চাপযুক্ত পাত্রে কোড (BPVC), অধ্যায় VIII পূরণ করে।

মাঝারি ক্ষয় প্রতিরোধের ️ যখন সঠিকভাবে রক্ষণাবেক্ষণ করা হয় তখন গুরুতর নয় এমন পরিবেশের জন্য উপযুক্ত।

সীমাবদ্ধতা

উচ্চ ক্ষয়কারী সার্ভিসের জন্য নয় ️ অ্যাসিডিক/আক্রমণাত্মক মিডিয়াতে এক্সপোজার হলে কভারেজ বা লেপ প্রয়োজন।

সীমাবদ্ধ উচ্চ তাপমাত্রা ব্যবহার ️ সর্বোচ্চ প্রস্তাবিত তাপমাত্রাঃ ~ 400°C (750°F) ।

গ্যালভানিক ক্ষয় ঝুঁকি ️ যদি স্টেইনলেস স্টিল বা নিকেল খাদ টিউব (যেমন, ইউএনএস N08810) সঙ্গে জোড়া হয়, বিচ্ছিন্নতা বা ক্যাথোডিক সুরক্ষা প্রয়োজন হতে পারে।

টিউবশিট ডিজাইন ও ফ্যাব্রিকেশন বিবেচনা

ডিজাইন কোড এবং স্ট্যান্ডার্ড

এএসএমই বিপিভিসি সেকশন VIII, ডিভিশন ১ বা ২ (ফ্ল্যাট হেড/টিউব শীটের জন্য ইউজি-৩৪) ।

টিইএমএ (টিউবুলার এক্সচেঞ্জার ম্যানুফ্যাকচারার্স অ্যাসোসিয়েশন) হোল প্যাটার্ন এবং সহনশীলতার জন্য।

টিউব-টু-টিউব শীট সংযুক্তির পদ্ধতি

যন্ত্রপাতি ও গুণমান নিয়ন্ত্রণ

নির্ভুলতা ড্রিলিং ️ গর্তের ব্যাসার্ধ, পিচ এবং সারিবদ্ধতা টিইএমএ মান পূরণ করতে হবে।

অ-ধ্বংসাত্মক পরীক্ষা (এনডিটি)
