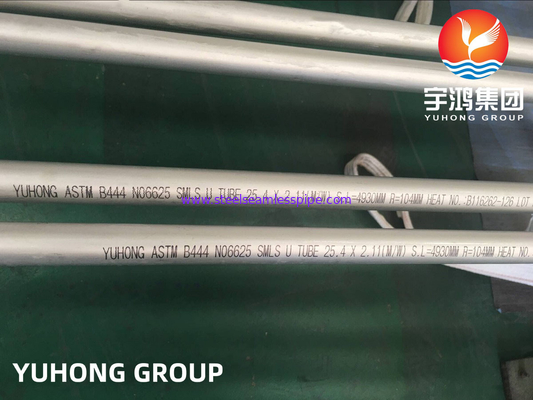

ASME SB444 ইনকনেল 625 / ইউএনএস N06625 নিকেল অ্যালগরি স্টিল ইউ বন্ড সিউমলেস টিউব
সংক্ষিপ্ত বিবরণঃ
টিউবটি মূলত ইনকোনেল 625 দিয়ে গঠিত, প্রায় 58% নিকেল, 20-23% ক্রোমিয়াম, 8-10% মলিবডেনাম এবং অল্প পরিমাণে নিওবিয়াম, লোহা এবং অন্যান্য উপাদানের সমন্বয়ে গঠিত একটি খাদ।এই রচনা ক্ষয়কারী পরিবেশে একটি বিস্তৃত পরিসীমা থেকে উচ্চতর প্রতিরোধের প্রদান করেসমুদ্রের জল, অ্যাসিড, ক্ষারীয় পদার্থ এবং উচ্চ তাপমাত্রার অক্সিডাইজিং এবং হ্রাসকারী পরিবেশ সহ।

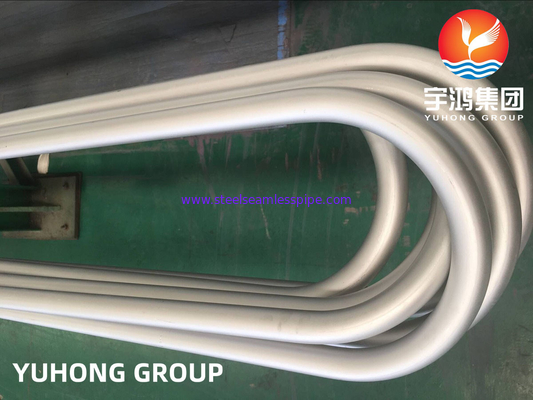

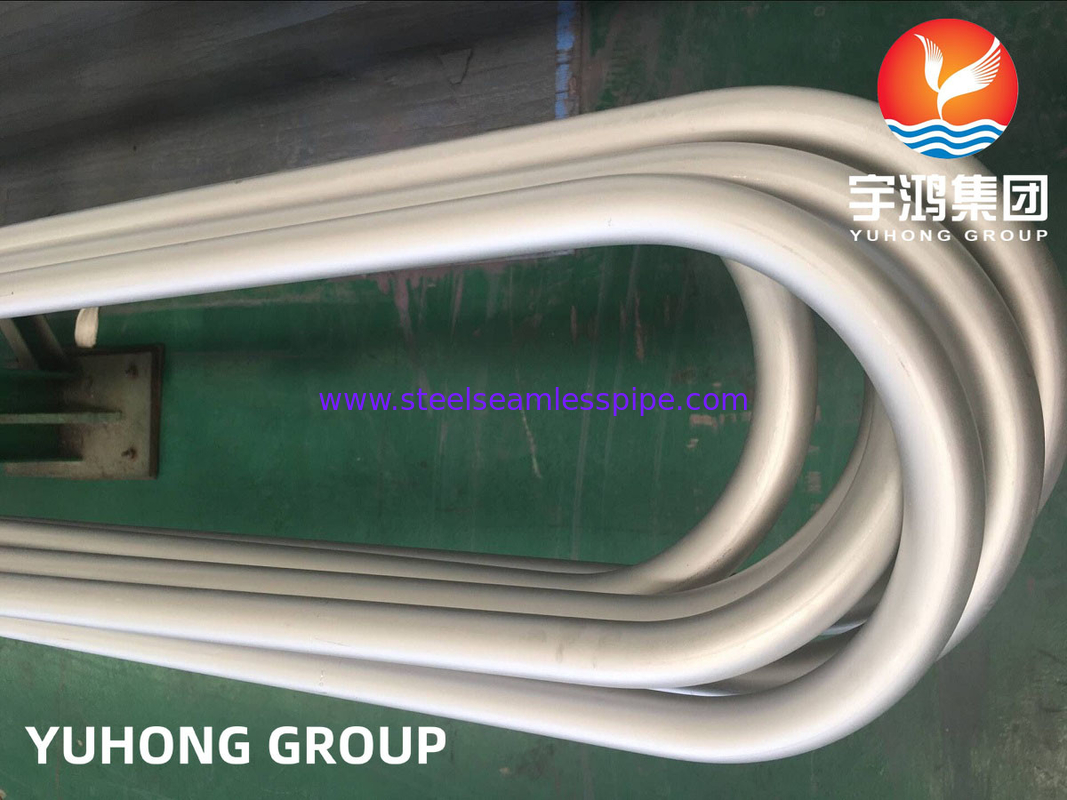

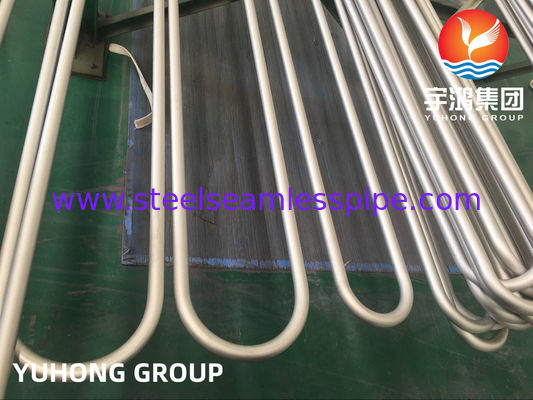

ইউ-বেন্ড ডিজাইনটি টিউবকে মসৃণভাবে দিক পরিবর্তন করতে দেয়, যা "ইউ" অক্ষরের আকৃতির অনুরূপ।" এই কনফিগারেশন কমপ্যাক্ট ইনস্টলেশন এবং তাপ এক্সচেঞ্জার মধ্যে দক্ষ তাপ স্থানান্তর করতে পারবেন, কনডেন্সার এবং অন্যান্য সরঞ্জাম যা তরল বা গ্যাস প্রবাহের দিক পরিবর্তন প্রয়োজন।
ইনকোনেল 625 ইউ-বন্ড টিউবগুলি উচ্চ তাপমাত্রায় চমৎকার যান্ত্রিক শক্তি এবং স্থিতিশীলতা প্রদর্শন করে। তারা উল্লেখযোগ্য শক্তি হ্রাস ছাড়াই 1093 ° C (2000 ° F) পর্যন্ত তাপমাত্রা সহ্য করতে পারে,এয়ারস্পেসের মতো শিল্পে তাদের ব্যবহারের জন্য উপযুক্ত করে তোলে, রাসায়নিক প্রক্রিয়াকরণ, এবং বিদ্যুৎ উৎপাদন।
ইনকোনেল ৬২৫ ক্ষয় প্রতিরোধের জন্য ব্যতিক্রমী প্রতিরোধ ক্ষমতা প্রদান করে, যার মধ্যে গর্ত, ছিদ্র ক্ষয় এবং আন্তঃগ্রেন্যুলার আক্রমণ অন্তর্ভুক্ত। এটি সমুদ্রের জল সহ বিভিন্ন কঠোর পরিবেশে ভাল কাজ করে,অ্যাসিডিক এবং আলক্যালিন সলিউশন, এবং সালফার যৌগযুক্ত পরিবেশ। ফলস্বরূপ, ইনকনেল 625 ইউ-বন্ড টিউবটি অফশোর এবং সামুদ্রিক অ্যাপ্লিকেশন, রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদ এবং তেল ও গ্যাস শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
স্পেসিফিকেশনঃ
| বিশেষ উল্লেখ |
ASTM B444 & এর সমতুল্য ASME, DIN & EN স্ট্যান্ডার্ড |
| গ্রেড |
UNS N06625/DIN 2.4856/INCONEL 625 |
| প্রকার |
ইউ-বেন্ড & সোজা সিউমলেস টিউব |
| বাইরের ব্যাসার্ধ |
1/4 'থেকে 1' 'বা কাস্টমাইজড আকার |
| দেয়ালের বেধ |
BWG25;BWG22;BWG20;BWG18;BWG16;BWG14;BWG12;BWG10 |
| দৈর্ঘ্য |
কাস্টম কাটা দৈর্ঘ্য |
| সরবরাহের শর্ত |
সলিউশন অ্যানিলড & পিচড |
| শেষ |
সরল শেষ, বেভেল শেষ |
| অন্যান্য পরীক্ষা |

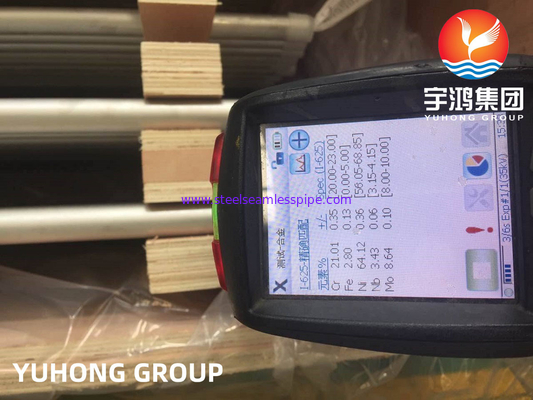

পণ্য বিশ্লেষণ,এডি কারেন্ট টেস্ট, হাইড্রোস্ট্যাটিক টেস্ট, আল্ট্রাসোনিক টেস্ট,সমতলতা পরীক্ষা, কঠোরতা পরীক্ষা, প্রসার্য পরীক্ষা ইত্যাদি |
| মাত্রা |
সমস্ত পাইপ এবং টিউব উত্পাদিত হয় এবং ASTM এবং ASME সহ প্রাসঙ্গিক মান অনুযায়ী পরিদর্শন / পরীক্ষা করা হয় |
| প্যাকিং |
প্লাইউড কেস |
রাসায়নিক গঠনঃ
| গ্রেড |
সি |
এমএন |
হ্যাঁ |
পি |
এস |
সিআর |
Nb+Ta |
সি |
মো |
Fe |
আল |
টিআই |
নি |
| ইউএনএস N06625 |
0.10
ম্যাক্স.
|
0.50
ম্যাক্স.
|
0.50
ম্যাক্স.
|
0.015 সর্বোচ্চ. |
0.015 সর্বোচ্চ. |
20.০-২৩।0 |
3.১৫-৪15 |
1.0
ম্যাক্স.
|
8.০-১০।0
|
5.0
ম্যাক্স.
|
0.40
ম্যাক্স.
|
0.40
ম্যাক্স.
|
58.0
মিনিট।
|
যান্ত্রিক বৈশিষ্ট্যঃ
| গ্রেড |
শর্ত |
টান শক্তি
মিনিট, ক্সি (এমপিএ)
|
ফলন শক্তি
মিনিট, ক্সি (এমপিএ)
|
২ ইঞ্চিতে লম্বা হবে।
অথবা ৫০ মিমি, মিনিট (%)
|
| ইউএনএস N06625 |
Gr.1 ((অ্যানিলড)
Gr.2 ((সলিউশন অ্যানিলড)
|
১২০৮২৭
১০০ (৬০০)
|
৬০ ((৪১৪)
৪০ ((২৭৬)
|
30
30
|
অ্যাপ্লিকেশনঃ
1. তাপ এক্সচেঞ্জারঃ ইনকনেল 625 ইউ-বেন্ড টিউবগুলি উচ্চ তাপমাত্রা এবং ক্ষয়কারী মিডিয়া জড়িত প্রক্রিয়াগুলিতে দক্ষ তাপ স্থানান্তরের জন্য তাপ এক্সচেঞ্জারগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।তারা জারা প্রতিরোধের জন্য চমৎকার প্রদান এবং তাদের যান্ত্রিক শক্তি বজায় রাখা, রাসায়নিক প্রক্রিয়াকরণ, পেট্রোকেমিক্যাল, এবং শক্তি উত্পাদন শিল্পে চাহিদাপূর্ণ তাপ বিনিময় অ্যাপ্লিকেশনগুলির জন্য তাদের উপযুক্ত করে তোলে।
2তেল ও গ্যাস শিল্পঃ ইনকনেল ৬২৫ ইউ-বেন্ড টিউবগুলি ক্লোরাইডযুক্ত পরিবেশে তাদের অসাধারণ ক্ষয় প্রতিরোধের কারণে অফশোর এবং অনশোর তেল ও গ্যাস অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।হাইড্রোজেন সালফাইড, এবং অন্যান্য ক্ষয়কারী যৌগ। তারা তেল এবং গ্যাস উত্পাদন, পরিশোধন, এবং প্রক্রিয়াকরণ সরঞ্জাম যেমন বিভাজক, condensers, এবং তাপ এক্সচেঞ্জার ব্যবহার করা হয়।
3এয়ারস্পেস ইন্ডাস্ট্রি: ইনকনেল ৬২৫ ইউ-বেন্ড টিউবগুলি উচ্চ তাপমাত্রা শক্তি, জারা প্রতিরোধের এবং স্থায়িত্বের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য এয়ারস্পেস সেক্টরে ব্যবহার করে।এগুলি বিমানের হাইড্রোলিক সিস্টেমে ব্যবহৃত হয়, ইঞ্জিনের উপাদান এবং নিষ্কাশন সিস্টেম, যেখানে তারা চরম তাপ সহ্য করতে পারে এবং জ্বলন পার্শ্বপ্রতিক্রিয়াগুলির ক্ষয়কারী প্রভাবের প্রতিরোধ করতে পারে।
4. রাসায়নিক প্রক্রিয়াকরণঃ ইনকোনেল 625 ইউ-বেন্ড টিউবগুলি ক্ষয়কারী রাসায়নিক এবং অ্যাসিডগুলি পরিচালনা করে এমন রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদের জন্য উপযুক্ত। তারা চুল্লি, নিষ্কাশন কলাম,এবং অন্যান্য যন্ত্রপাতি যেখানে আক্রমণাত্মক পরিবেশের প্রতিরোধ ক্ষমতা অত্যন্ত গুরুত্বপূর্ণটিউবগুলি স্থানীয় ক্ষয় থেকে সুরক্ষা প্রদান করে এবং ক্লোরাইড-প্ররোচিত স্ট্রেস ক্ষয় cracking প্রতিরোধী।
5. পাওয়ার জেনারেশনঃ ইনকনেল 625 ইউ-বেন্ড টিউবগুলি বিদ্যুৎ কেন্দ্রগুলিতে, বিশেষত বয়লার এবং তাপ এক্সচেঞ্জারগুলিতে প্রয়োগ করে। তারা উচ্চ তাপমাত্রার বাষ্প পরিবেশে প্রতিরোধ করতে পারে,স্কেলিং এবং অক্সিডেশন প্রতিরোধী, এবং ক্ষয়কারী অবস্থার মধ্যে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে, দক্ষ শক্তি উত্পাদন অবদান।
6. সামুদ্রিক এবং অফশোরঃ ইনকনেল 625 ইউ-বেন্ড টিউবগুলি সমুদ্র এবং অফশোর অ্যাপ্লিকেশনগুলিতে ব্যবহার করা হয় কারণ তাদের গর্ত এবং ফাটল জারা সহ সমুদ্রের জলের ক্ষয় প্রতিরোধের কারণে।এগুলি সমুদ্রের জল নিষ্কাশন কারখানায় ব্যবহৃত হয়, অফশোর তেল প্ল্যাটফর্ম, এবং জাহাজ যেখানে স্থায়িত্ব এবং দীর্ঘায়ু যেমন শীতল সিস্টেম এবং পাইপলাইন হিসাবে সমালোচনামূলক।
7রাসায়নিক ও পেট্রোকেমিক্যাল শিল্পঃ ইনকনেল ৬২৫ ইউ-বন্ড টিউব ব্যাপকভাবে রাসায়নিক ও পেট্রোকেমিক্যাল সেক্টরে ব্যবহৃত হয়, যেখানে তারা ক্ষয়কারী রাসায়নিক, অ্যাসিডিক পরিবেশ,এবং উচ্চ তাপমাত্রাএগুলি বিক্রিয়া পাত্রে, অ্যাসিড স্টোরেজ ট্যাঙ্ক এবং অন্যান্য সরঞ্জামগুলিতে অ্যাপ্লিকেশন খুঁজে পায় যা দুর্দান্ত ক্ষয় প্রতিরোধের এবং উচ্চ তাপমাত্রার ক্ষমতা প্রয়োজন।
