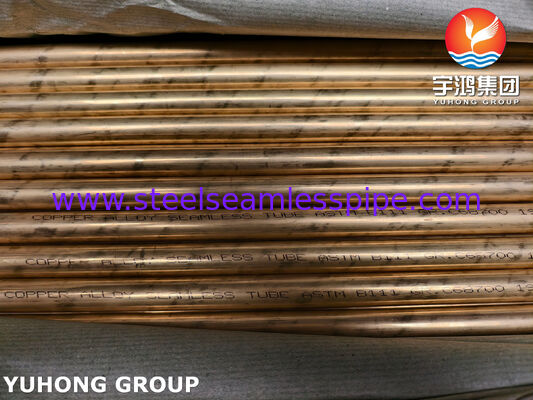

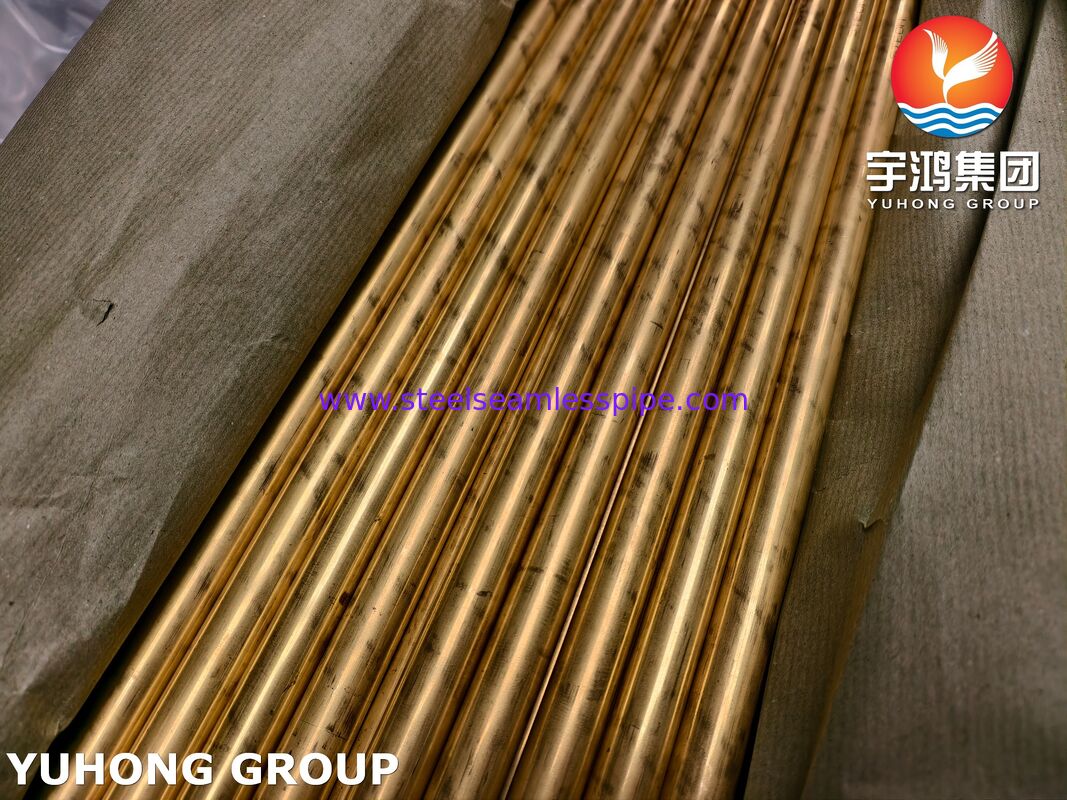

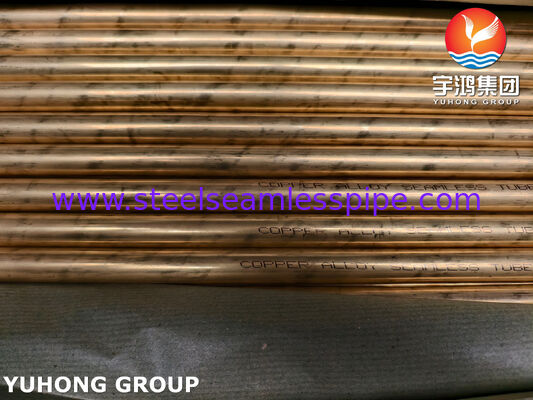

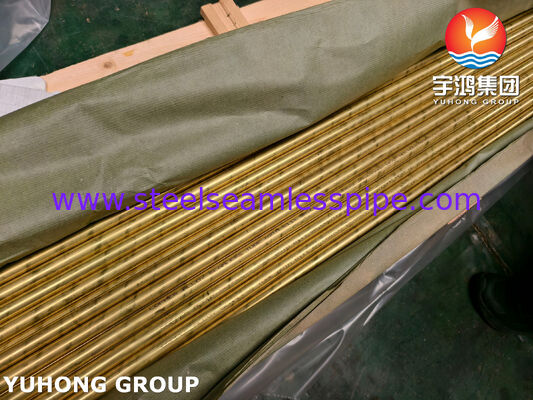

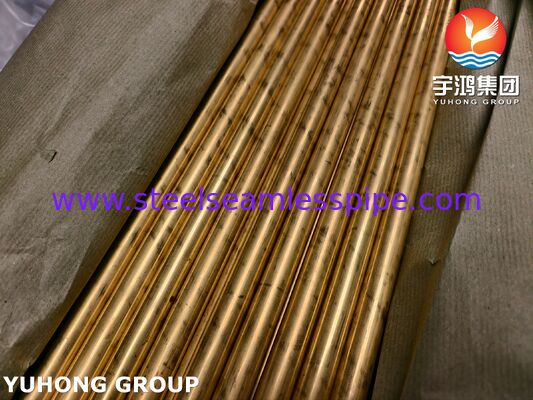

এএসটিএম বি ১১১ সি ৬৮৭০০ অ্যালুমিনিয়াম ব্রাসের তাপ এক্সচেঞ্জার এবং কনডেনসার জন্য সিউমলেস টিউব

ASTM B111 C68700 তামা খাদ টিউব একটি seamless অ্যালুমিনিয়াম ব্রোঞ্জ টিউব condenser, evaporator এবং তাপ এক্সচেঞ্জার অ্যাপ্লিকেশন জন্য উত্পাদিত হয়।

ইউএনএস সি৬৮৭০০ শ্রেণীবিভাগ করা হয়েছেঃঅ্যালুমিনিয়াম ব্রাস, টাইপ বিএএসটিএম বি ১১১/বি ১১১ এম এর অধীনে। এই খাদটি একটি তামা-জিংক-অ্যালুমিনিয়াম উপাদান যা নিয়ন্ত্রিত আর্সেনিকের সামগ্রী রয়েছে। এর নির্দিষ্ট রাসায়নিক রচনাটিতে 76.0 ̊79.0% তামা, 1.8 ̊2.5% অ্যালুমিনিয়াম এবং 0.02 ̊0 অন্তর্ভুক্ত রয়েছে।০৬% আর্সেনিক, জিংক হিসাবে ভারসাম্য।

টিউবটি ASTM B111/B111M এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী বিভিন্ন tempers এবং মাত্রিক কনফিগারেশনে সরবরাহ করা যেতে পারে। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে পৃষ্ঠের condensers, তাপ এক্সচেঞ্জার,বাষ্পীভবন এবং অন্যান্য শিল্প তাপ স্থানান্তর সরঞ্জাম.

টেকনিক্যাল স্পেসিফিকেশন

C68700 রাসায়নিক গঠন

C68700 এর রাসায়নিক গঠন প্রযোজ্য ASTM B111 প্রয়োজনীয়তা অনুযায়ী নিয়ন্ত্রিত হয়।

যান্ত্রিক বৈশিষ্ট্য

যান্ত্রিক বৈশিষ্ট্য নির্দিষ্ট তাপমাত্রার উপর নির্ভর করে।

জন্যC68700 O61 গলিত টিউব, সাধারণত ASTM B111 ন্যূনতম প্রয়োজনীয়তা অন্তর্ভুক্তঃ

উত্পাদন প্রক্রিয়া

C68700 সিউমলেস কপার অ্যালোয় টিউব একটি নিয়ন্ত্রিত টিউব-উত্পাদন প্রক্রিয়া দ্বারা উত্পাদিত হয়।

1. ব্লেট প্রস্তুতি

তামা খাদ উপাদানটি নির্দিষ্ট C68700 রাসায়নিক গঠন এবং তাপ সনাক্তকরণের প্রয়োজনীয়তা অনুযায়ী প্রস্তুত করা হয়।

2. এক্সট্রুশন এবং পাইরসিং

পরবর্তী টান অপারেশনগুলির জন্য উপযুক্ত একটি ফাঁকা নল গঠনের জন্য বিললেটটি প্রক্রিয়াজাত করা হয়।

3. ঠান্ডা আঁকা

প্রয়োজনীয় বাইরের ব্যাসার্ধ, প্রাচীরের বেধ এবং মাত্রা সহনশীলতা অর্জনের জন্য ঠান্ডা অঙ্কন ব্যবহার করা হয়।

4তাপ চিকিত্সা

অ্যানিলিং বা অন্য প্রযোজ্য তাপ চিকিত্সা নির্দিষ্ট তাপমাত্রা এবং ASTM B111 প্রয়োজনীয়তা অনুযায়ী সম্পন্ন করা হয়।

5. সোজা এবং কাটা

টিউবগুলি সোজা করা হয় এবং প্রয়োজনীয় দৈর্ঘ্যে কাটা হয়।

6চূড়ান্ত পরিদর্শন

চালানের আগে মাত্রা, পৃষ্ঠ এবং প্রযোজ্য যান্ত্রিক এবং অ-ধ্বংসাত্মক পরীক্ষা করা হয়।

টিউব মাত্রা

C68700 অ্যালুমিনিয়াম ব্রোঞ্জ টিউবগুলি বাইরের ব্যাসার্ধ এবং প্রাচীরের বেধের বিভিন্ন সংমিশ্রণে সরবরাহ করা যেতে পারে।

সাধারণ অর্ডার তথ্যের মধ্যে রয়েছেঃ

• বাইরের ব্যাসার্ধ

• দেয়ালের বেধ

• টিউব দৈর্ঘ্য

• উষ্ণতা

• মাত্রা ত্রুটি

• শেষ অবস্থা

• পৃষ্ঠের অবস্থা

• পরীক্ষার প্রয়োজনীয়তা

কনডেনসার এবং তাপ এক্সচেঞ্জার প্রকল্পগুলির জন্য, টিউব আকারগুলি গ্রাহকের টিউব শীট অঙ্কন, সরঞ্জাম স্পেসিফিকেশন বা টিউব সময়সূচী অনুযায়ী তৈরি করা যেতে পারে।

তাপ চিকিত্সা এবং তাপমাত্রা

এএসটিএম বি১১১/বি১১১এম বেশ কয়েকটি টিউব শর্ত নির্দিষ্ট করে, যার মধ্যে রয়েছেঃ

• গরম করা

• আলোকিত

• কঠিন আঁকা

• হার্ড টানা এবং শেষ এন্টিলেটেড

নির্বাচিত টেম্পারেট টিউবটির যান্ত্রিক বৈশিষ্ট্য এবং গঠন বৈশিষ্ট্যগুলিকে প্রভাবিত করে। এএসটিএম বি 111/বি 111 এম -24 বিশেষভাবে তামা এবং তামা-অ্যালগরি টিউবগুলির জন্য এই উপলব্ধ শর্তগুলি চিহ্নিত করে।

টিউব সম্প্রসারণ, বাঁকানো বা টিউব-টু-শিট ইনস্টলেশন জড়িত অ্যাপ্লিকেশনগুলির জন্য, প্রকৌশল পর্যায়ে উপযুক্ত tempering নিশ্চিত করা উচিত।

পরীক্ষা ও গুণমান নিয়ন্ত্রণ

মান নিয়ন্ত্রণ ASTM B111/B111M এবং গ্রাহকের ক্রয়ের প্রয়োজনীয়তা অনুযায়ী করা যেতে পারে।

রাসায়নিক পরিদর্শন

• তাপ রাসায়নিক বিশ্লেষণ

• Cu যাচাই

• আল যাচাইকরণ

• যাচাইকরণ হিসাবে

• Fe এবং Pb নিয়ন্ত্রণ

• তাপ-সংখ্যা ট্র্যাকযোগ্যতা

যান্ত্রিক পরীক্ষা

• টান পরীক্ষা

• প্রযোজ্য হলে ইন্ডেক্স শক্তি পরীক্ষা

• লম্বা

• কঠোরতা

টিউব টেস্ট

প্রযোজ্য এএসটিএম বি১১১ পরীক্ষায় নিম্নলিখিতগুলি অন্তর্ভুক্ত থাকতে পারেঃ

• সম্প্রসারণ পরীক্ষা

• সমতলতা পরীক্ষা

• অবশিষ্ট চাপ পরীক্ষা

• এডি-কুরেন্ট টেস্ট

• হাইড্রোস্ট্যাটিক পরীক্ষা

• নিউম্যাটিক টেস্ট

এএসটিএম বি ১১১১/বি ১১১ এম-২৪ বিশেষভাবে তার পণ্যের প্রয়োজনীয়তার মধ্যে ঘূর্ণিজল, হাইড্রোস্ট্যাটিক এবং বায়ুসংক্রান্ত পরীক্ষার সাথে সম্প্রসারণ, সমতলতা এবং অবশিষ্ট চাপ পরীক্ষা চিহ্নিত করে।

মাত্রিক পরিদর্শন

পরিদর্শন নিম্নলিখিত বিষয়গুলি অন্তর্ভুক্ত করতে পারেঃ

• বাইরের ব্যাসার্ধ

• দেয়ালের বেধ

• দৈর্ঘ্য

• সরলতা

• ওভালিটি

• শেষ অবস্থা

• পৃষ্ঠের অবস্থা

অ্যাপ্লিকেশন

সারফেস কন্ডেনসার

C68700 সিউমলেস টিউবগুলি ASTM B111 দ্বারা আচ্ছাদিত কনডেন্সার টিউব অ্যাপ্লিকেশনগুলির জন্য নির্দিষ্ট করা হয়েছে।

তাপ এক্সচেঞ্জার

এই টিউবগুলি শেল-এন্ড-টিউব হিট এক্সচেঞ্জারগুলিতে তাপ-ট্রান্সফার টিউব হিসাবে ব্যবহার করা যেতে পারে যেখানে C68700 অ্যালুমিনিয়াম ব্রোঞ্জ নির্দিষ্ট করা হয়।

বাষ্পীভবন

এএসটিএম বি ১১১ এর আওতায় তামা এবং তামা-অ্যালগ্রিড সিউমলেস টিউবগুলির জন্য বাষ্পীভবন অ্যাপ্লিকেশন অন্তর্ভুক্ত রয়েছে।

শিল্প শীতল সরঞ্জাম

সাধারণ সরঞ্জামগুলির মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত থাকতে পারেঃ

• সারফেস কনডেন্সার

• শেল-টিউব তাপ এক্সচেঞ্জার

• বাষ্পীভবন

• শিল্প শীতল

• বিদ্যুৎ উৎপাদনের জন্য তাপ স্থানান্তর সরঞ্জাম

• সামুদ্রিক এবং প্রক্রিয়া শীতল সরঞ্জাম
