কনডেনসার এবং হিট এক্সচেঞ্জারের জন্য লো-ফিনড টিউব – ASME SB111 C68700 অ্যালুমিনিয়াম ব্রাস

পণ্যের সংক্ষিপ্ত বিবরণ

কনডেনসারগুলির জন্য লো-ফিনড টিউব, তৈরি করা হয়েছে ASME SB111 C68700 / UNS C68700 অ্যালুমিনিয়াম ব্রাস, কনডেনসার টিউবের বাহ্যিক তাপ-স্থানান্তর এলাকা বাড়ানোর জন্য ডিজাইন করা হয়েছে, একই সাথে একটি কম্প্যাক্ট টিউব জ্যামিতি বজায় রাখা।

C68700, সাধারণত অ্যালুমিনিয়াম ব্রাস বি / আর্সেনিক্যাল অ্যালুমিনিয়াম ব্রাস হিসাবে পরিচিত, এটি একটি তামা-জিঙ্ক সংকর ধাতু যাতে অ্যালুমিনিয়াম এবং একটি নিয়ন্ত্রিত আর্সেনিক সংযোজন রয়েছে। ASME SB111 / ASTM B111 নির্বিঘ্ন কনডেনসার, ইভাপোরেটর এবং হিট-এক্সচেঞ্জার টিউব অ্যাপ্লিকেশনের জন্য C68700 কে স্বীকৃতি দেয়।

লো-ফিন জ্যামিতি টিউব পৃষ্ঠের চারপাশে অবিচ্ছেদ্য বাহ্যিক ফিনের একটি সিরিজ তৈরি করে। একই নামমাত্র ব্যাসের একটি সাধারণ টিউবের সাথে তুলনা করলে, বর্ধিত বাইরের পৃষ্ঠের ক্ষেত্রফল তাপ স্থানান্তর উন্নত করতে পারে এবং একটি নির্দিষ্ট এক্সচেঞ্জার এনভেলপের মধ্যে বৃহত্তর তাপ-স্থানান্তর ক্ষমতা প্রদান করতে পারে।

এই টিউবগুলি বিশেষভাবে উপযুক্ত সারফেস কনডেনসার, সমুদ্রের জল এবং শীতল জলের হিট এক্সচেঞ্জার, সামুদ্রিক কনডেনসার, ডিস্যালিনেশন সরঞ্জাম এবং শিল্প শীতলীকরণ ব্যবস্থা যেখানে অ্যালুমিনিয়াম ব্রাস তাপীয় পরিবাহিতা, যান্ত্রিক শক্তি এবং উপযুক্ত জল-পরিষেবার পরিস্থিতিতে ক্ষয়-ক্ষয় প্রতিরোধের সংমিশ্রণের জন্য নির্বাচিত হয়।

মূল বৈশিষ্ট্য

• উপাদান: ASME SB111 C68700 / UNS C68700
• উপাদানের পদবি: অ্যালুমিনিয়াম ব্রাস বি / আর্সেনিক্যাল অ্যালুমিনিয়াম ব্রাস
• টিউবের প্রকার: নির্বিঘ্ন লো-ফিনড টিউব
• প্রয়োগ: কনডেনসার এবং হিট এক্সচেঞ্জার
• অবিচ্ছেদ্য লো-ফিন বাহ্যিক তাপ-স্থানান্তর পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে
• শীতলীকরণ জল এবং কনডেনসার পরিষেবার জন্য উপযুক্ত
• কাস্টমাইজড ফিন উচ্চতা, পিচ, প্রাচীরের পুরুত্ব এবং দৈর্ঘ্যে উপলব্ধ
• গ্রাহকের অঙ্কন এবং হিট-এক্সচেঞ্জার প্রয়োজনীয়তা অনুসারে তৈরি
• মাত্রিক এবং অ-ধ্বংসাত্মক পরিদর্শন উপলব্ধ
• বিদ্যুৎ উৎপাদন, সামুদ্রিক, ডিস্যালিনেশন, পেট্রোকেমিক্যাল এবং শিল্প শীতলীকরণ অ্যাপ্লিকেশনের জন্য উপযুক্ত

সাধারণ অ্যাপ্লিকেশন

১. সারফেস কনডেনসার

C68700 লো-ফিনড টিউবগুলি সারফেস কনডেনসার সিস্টেমে ব্যবহার করা যেতে পারে যেখানে তাপ-স্থানান্তর পৃষ্ঠের একপাশে বাষ্প ঘনীভূত হয় এবং টিউবের মাধ্যমে শীতল জল প্রবাহিত হয়।

ASTM B111 নির্দিষ্টভাবে সারফেস কনডেনসার, ইভাপোরেটর এবং হিট এক্সচেঞ্জারের জন্য আচ্ছাদিত তামা সংকর ধাতুগুলির মধ্যে C68700 কে চিহ্নিত করে।

২. পাওয়ার প্ল্যান্ট কনডেনসার

টিউবগুলি নিম্নলিখিতগুলিতে কনডেনসার এবং সহায়ক শীতলীকরণ সরঞ্জামের জন্য বিবেচনা করা যেতে পারে:

• তাপীয় বিদ্যুৎ কেন্দ্র
• কম্বাইন্ড-সাইকেল পাওয়ার প্ল্যান্ট
• শিল্প বিদ্যুৎ উৎপাদন সুবিধা
• কোজেনারেসন সিস্টেম

৩. সামুদ্রিক এবং সমুদ্রের জল শীতলীকরণ

C68700 ব্যাপকভাবে কনডেনসার এবং হিট-এক্সচেঞ্জার টিউব পরিষেবার সাথে যুক্ত যেখানে শীতল জল জড়িত। অ্যালুমিনিয়াম-ব্রাস সংমিশ্রণটি বিশেষত সামুদ্রিক এবং সমুদ্রের জল-সম্পর্কিত সরঞ্জামের জন্য প্রাসঙ্গিক যখন অপারেটিং রসায়ন এবং জলের গতি সঠিকভাবে নিয়ন্ত্রিত হয়।

সাধারণ সরঞ্জামের মধ্যে রয়েছে:

• সামুদ্রিক কনডেনসার
• কেন্দ্রীয় শীতলীকরণ ব্যবস্থা
• ইঞ্জিন কুলার
• অফশোর শীতলীকরণ সরঞ্জাম
• জাহাজ-বাহিত হিট এক্সচেঞ্জার

৪. ডিস্যালিনেশন সরঞ্জাম

C68700 লো-ফিনড টিউবগুলি ডিস্যালিনেশন এবং সমুদ্রের জল শোধন সিস্টেমে ব্যবহৃত তাপ-স্থানান্তর সরঞ্জামের জন্য সরবরাহ করা যেতে পারে, নির্দিষ্ট জল রসায়ন এবং নকশার শর্তাবলীর সাপেক্ষে।

৫. শিল্প হিট এক্সচেঞ্জার

সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:

• শীতলীকরণ জল হিট এক্সচেঞ্জার
• প্রসেস কনডেনসার
• তেল কুলার
• জল কুলার
• রাসায়নিক-প্রক্রিয়া হিট এক্সচেঞ্জার
• শিল্প সঞ্চালন জল ব্যবস্থা

সাধারণ আকারের পরিসীমা

কনডেনসার নকশা, তাপীয় গণনা, টিউব-শীট কনফিগারেশন এবং প্রযোজ্য প্রকল্প স্পেসিফিকেশন অনুসারে সঠিক মাত্রা নির্বাচন করা উচিত।

সাধারণ উত্পাদন পরিসীমা অন্তর্ভুক্ত করতে পারে:

ASTM B111/B111M ৩ ১/৮ ইঞ্চি (৮০ মিমি) ব্যাস পর্যন্ত নির্বিঘ্ন কনডেনসার টিউবকভার করে, যদিও প্রকৃত লো-ফিন টিউবের মাত্রা সাধারণত এক্সচেঞ্জার নকশা এবং ক্রেতার স্পেসিফিকেশন দ্বারা নির্ধারিত হয়।

গুরুত্বপূর্ণ: উপরের মাত্রিক মানগুলি সাধারণ উত্পাদন পরিসীমা, সর্বজনীন ASME SB111 মাত্রিক প্রয়োজনীয়তা নয়। চূড়ান্ত মাত্রা, সহনশীলতা, ফিন জ্যামিতি, টেম্পার এবং পরিদর্শন প্রয়োজনীয়তা ক্রয় স্পেসিফিকেশন এবং স্ট্যান্ডার্ডের প্রযোজ্য সংস্করণের বিরুদ্ধে নিশ্চিত করা উচিত।

C68700 অ্যালুমিনিয়াম ব্রাস রাসায়নিক গঠন

সাধারণ রাসায়নিক গঠন প্রয়োজনীয়তা UNS C68700 অ্যালুমিনিয়াম ব্রাস অন্তর্ভুক্ত:

C68700 কপার ডেভেলপমেন্ট অ্যাসোসিয়েশনের UNS ডাটাবেস দ্বারা অ্যালুমিনিয়াম ব্রাস, আর্সেনিক্যাল হিসাবে শ্রেণীবদ্ধ করা হয়েছে, যেখানে তামা প্রায় ৭৬–৭৯%, অ্যালুমিনিয়াম ১.৮–২.৫%, এবং আর্সেনিক ০.০২–০.০৬%, জিঙ্ক ভারসাম্য তৈরি করে।

চুক্তিবদ্ধ সরবরাহের জন্য, প্রযোজ্য ASME/ASTM সংস্করণ এবং ক্রয় স্পেসিফিকেশন অগ্রাধিকার পাবে সাধারণ রচনা টেবিলের উপর।

যান্ত্রিক বৈশিষ্ট্য

যান্ত্রিক বৈশিষ্ট্য টিউবের টেম্পার এবং প্রযোজ্য মাত্রিক পরিসীমার উপর নির্ভর করে। ASME SB111/ASTM B111 নির্দিষ্ট টেম্পারের উপর ভিত্তি করে প্রয়োজনীয়তা সরবরাহ করে, সমস্ত C68700 টিউবের একটি সার্বজনীন যান্ত্রিক-প্রপার্টি মান আছে বলে বিবেচনা না করে। ASTM B111 অ্যানিলড, হালকা-টানা, হার্ড-টানা, এবং হার্ড-টানা/এন্ড-অ্যানিলড সহ শর্তাবলী স্বীকৃতি দেয়।

C68700 কনডেনসার টিউবের জন্য মূল্যায়ন করা সাধারণ বৈশিষ্ট্যগুলির মধ্যে রয়েছে:

• টান শক্তি
• ইয়েল্ড শক্তি / প্রযোজ্য হলে প্রুফ শক্তি
• দীর্ঘীকরণ
• কঠিনতা
• সম্প্রসারণ আচরণ
• চ্যাপ্টা করার কর্মক্ষমতা

একটি বাণিজ্যিক পণ্যের পৃষ্ঠার জন্য, অর্ডার করা টেম্পার এবং বর্তমান ASME SB111 স্পেসিফিকেশন অনুসারে গ্যারান্টিযুক্ত মানগুলি উল্লেখ করা পছন্দনীয়, একটি যান্ত্রিক-প্রপার্টি টেবিল উপস্থাপন করার পরিবর্তে যা ভুলভাবে প্রতিটি টেম্পারের জন্য প্রযোজ্য হতে পারে।

উত্পাদন প্রক্রিয়া

আমাদের লো-ফিনড C68700 কনডেনসার টিউবগুলি একটি নিয়ন্ত্রিত ক্রমের মাধ্যমে তৈরি করা যেতে পারে যেমন:

1. C68700 সংকর বিলেট/টিউব প্রস্তুতি
2. নির্বিঘ্ন টিউব উত্পাদন
3. ঠান্ডা টানা বা আকার দেওয়া
4. প্রয়োজনীয় টেম্পার অনুসারে তাপ চিকিত্সা
5. সোজা করা
6. সূক্ষ্ম মাত্রিক নিয়ন্ত্রণ
7. অবিচ্ছেদ্য লো-ফিন গঠন
8. ফিন জ্যামিতি পরিদর্শন
9. টিউব পৃষ্ঠ পরিষ্কার করা
10. অ-ধ্বংসাত্মক এবং মাত্রিক পরিদর্শন
11. চূড়ান্ত চিহ্নিতকরণ এবং প্যাকেজিং

ASTM B111 উত্পাদন পথগুলির বর্ণনা করে যার মধ্যে কাস্টিং, এক্সট্রুশন, অঙ্কন, অ্যানিলিং, সোজা করা, ছাঁটাই এবং অন্যান্য প্রক্রিয়াগুলি অন্তর্ভুক্ত রয়েছে যা নির্দিষ্ট অবস্থায় নির্বিঘ্ন টিউব তৈরি করতে সক্ষম।

পরিদর্শন এবং পরীক্ষা

কনডেনসার এবং হিট-এক্সচেঞ্জার পরিষেবার জন্য উপযুক্ততা নিশ্চিত করতে, পরিদর্শন অন্তর্ভুক্ত করতে পারে:

রাসায়নিক বিশ্লেষণ

C68700 সংকর রসায়ন যাচাই করার জন্য পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন বা ল্যাবরেটরি রাসায়নিক বিশ্লেষণ করা যেতে পারে।

মাত্রিক পরিদর্শন

সাধারণ মাত্রিক পরীক্ষাগুলির মধ্যে রয়েছে:

• বাইরের ব্যাস
• প্রাচীরের পুরুত্ব
• টিউবের দৈর্ঘ্য
• ফিন উচ্চতা
• ফিন পিচ
• ফিন রুটের মাত্রা
• সোজা
• ডিম্বাকৃতি
• শেষের অবস্থা

টান পরীক্ষা

প্রযোজ্য উপাদান স্পেসিফিকেশন এবং অর্ডার করা টেম্পার অনুসারে যান্ত্রিক কর্মক্ষমতা যাচাই করার জন্য টান পরীক্ষা করা হয়।

সম্প্রসারণ পরীক্ষা

অগ্রহণযোগ্য ফাটল বা ব্যর্থতা ছাড়াই নিয়ন্ত্রিত প্রসারণ সহ্য করার জন্য টিউবের ক্ষমতা মূল্যায়ন করে সম্প্রসারণ পরীক্ষা।

চ্যাপ্টা করার পরীক্ষা

টিউবের নমনীয়তা এবং উপাদানের অখণ্ডতা মূল্যায়ন করে চ্যাপ্টা করার পরীক্ষা।

এডি-কারেন্ট পরীক্ষা

টিউবের প্রাচীরে প্রাসঙ্গিক বিচ্ছিন্নতা সনাক্ত করার জন্য একটি অ-ধ্বংসাত্মক পদ্ধতি হিসাবে এডি-কারেন্ট পরীক্ষা ব্যবহার করা যেতে পারে।

হাইড্রোলিক পরীক্ষা

ক্রয় আদেশ বা প্রযোজ্য মান দ্বারা নির্দিষ্ট করা হলে হাইড্রোলিক পরীক্ষা করা যেতে পারে।

নিউম্যাটিক / এয়ার আন্ডারওয়াটার টেস্টিং

প্রকল্প স্পেসিফিকেশন দ্বারা প্রয়োজন হলে নিউম্যাটিক লিকেজ টেস্টিংও সরবরাহ করা যেতে পারে।

ASTM B111/B111M সম্প্রসারণ, চ্যাপ্টা করা এবং অবশিষ্ট-স্ট্রেস টেস্টিং চিহ্নিত করে এবং এর টেস্টিং প্রয়োজনীয়তা/বিকল্পগুলির মধ্যে এডি-কারেন্ট, হাইড্রোলিক এবং নিউম্যাটিক পরীক্ষাগুলির জন্যও সরবরাহ করে।

দৃশ্যমান এবং পৃষ্ঠ পরিদর্শন

টিউবের পৃষ্ঠ পরিদর্শন করা হয়:

• ফাটল
• ল্যামিনেশন
• সিম
• অতিরিক্ত আঁচড়
• পৃষ্ঠের ত্রুটি
• ফিন ক্ষতি
• বিকৃতি
• ক্ষয় বা দূষণ

লো-ফিন নকশার সুবিধা

লো-ফিন কনফিগারেশনের প্রধান উদ্দেশ্য হল আনুপাতিকভাবে বড় বেস-টিউব ব্যাসের প্রয়োজন ছাড়াই বাহ্যিক তাপ-স্থানান্তর এলাকা বৃদ্ধি করা।

সাধারণ কনডেনসার টিউবের সাথে তুলনা করলে, লো-ফিনড টিউবগুলি অফার করতে পারে:

• বর্ধিত বাহ্যিক তাপ-স্থানান্তর এলাকা
• একটি কম্প্যাক্ট এক্সচেঞ্জারের মধ্যে বৃহত্তর তাপ-স্থানান্তর ক্ষমতা
• প্রয়োজনীয় এক্সচেঞ্জার পৃষ্ঠের ক্ষেত্রফল হ্রাস করার সম্ভাবনা
• বিদ্যমান টিউব-শীট লেআউটের দক্ষ ব্যবহার
• একটি ব্যবহারিক সমাধান যেখানে শেল-সাইড তাপ-স্থানান্তর সহগ টিউব-সাইড সহগের চেয়ে কম

প্রকৃত তাপীয় সুবিধা ফিন জ্যামিতি, তরল বৈশিষ্ট্য, বেগ, ফাউলিং, তাপমাত্রার পার্থক্য, চাপ হ্রাস এবং সম্পূর্ণ হিট-এক্সচেঞ্জার নকশার উপর নির্ভর করে।

কেন C68700 অ্যালুমিনিয়াম ব্রাস বেছে নেবেন?

C68700 একটি তামা-সমৃদ্ধ ম্যাট্রিক্সকে অ্যালুমিনিয়াম এবং একটি নিয়ন্ত্রিত আর্সেনিক সংযোজন সহ একত্রিত করে। কনডেনসার এবং হিট-এক্সচেঞ্জার টিউবিংয়ে এর প্রতিষ্ঠিত ব্যবহার এটিকে শীতল জলের পরিষেবার জন্য একটি প্রাসঙ্গিক উপাদান বিকল্প করে তোলে।

কনডেনসার অ্যাপ্লিকেশনগুলির জন্য এর প্রধান সুবিধাগুলির মধ্যে রয়েছে:

• ভাল তাপ-স্থানান্তর ক্ষমতা
• টিউব অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যান্ত্রিক শক্তি
• প্রতিষ্ঠিত কনডেনসার-টিউব স্পেসিফিকেশন কভারেজ
• উপযুক্ত জল-পরিষেবার পরিস্থিতিতে ক্ষয়-ক্ষয়ের বিরুদ্ধে ভাল প্রতিরোধ
• সামুদ্রিক এবং শিল্প শীতলীকরণ জল সরঞ্জামের জন্য উপযুক্ততা
• বিভিন্ন টিউব টেম্পারে উপলব্ধ

ASTM B111 নির্দিষ্টভাবে C68700 কে অ্যালুমিনিয়াম ব্রাস বি হিসাবে নির্বিঘ্ন কনডেনসার টিউবের জন্য চিহ্নিত করে, এবং বর্তমান B111/B111M এর পরিধি সারফেস কনডেনসার, ইভাপোরেটর এবং হিট এক্সচেঞ্জার অন্তর্ভুক্ত করে।

গুণমান নিশ্চিতকরণ

প্রতিটি উত্পাদন ব্যাচ উপযুক্ত গুণমান ডকুমেন্টেশন সহ সরবরাহ করা যেতে পারে, যেমন:

• উপাদান পরীক্ষা শংসাপত্র (MTC)
• রাসায়নিক গঠন প্রতিবেদন
• যান্ত্রিক পরীক্ষার ফলাফল
• মাত্রিক পরিদর্শন প্রতিবেদন
• এডি-কারেন্ট পরীক্ষা প্রতিবেদন
• হাইড্রোলিক পরীক্ষা প্রতিবেদন, যখন নির্দিষ্ট করা হয়
• তাপ/লট ট্রেসেবিলিটি
• সঙ্গতির শংসাপত্র
• তৃতীয় পক্ষের পরিদর্শন ডকুমেন্টেশন যখন প্রয়োজন হয়

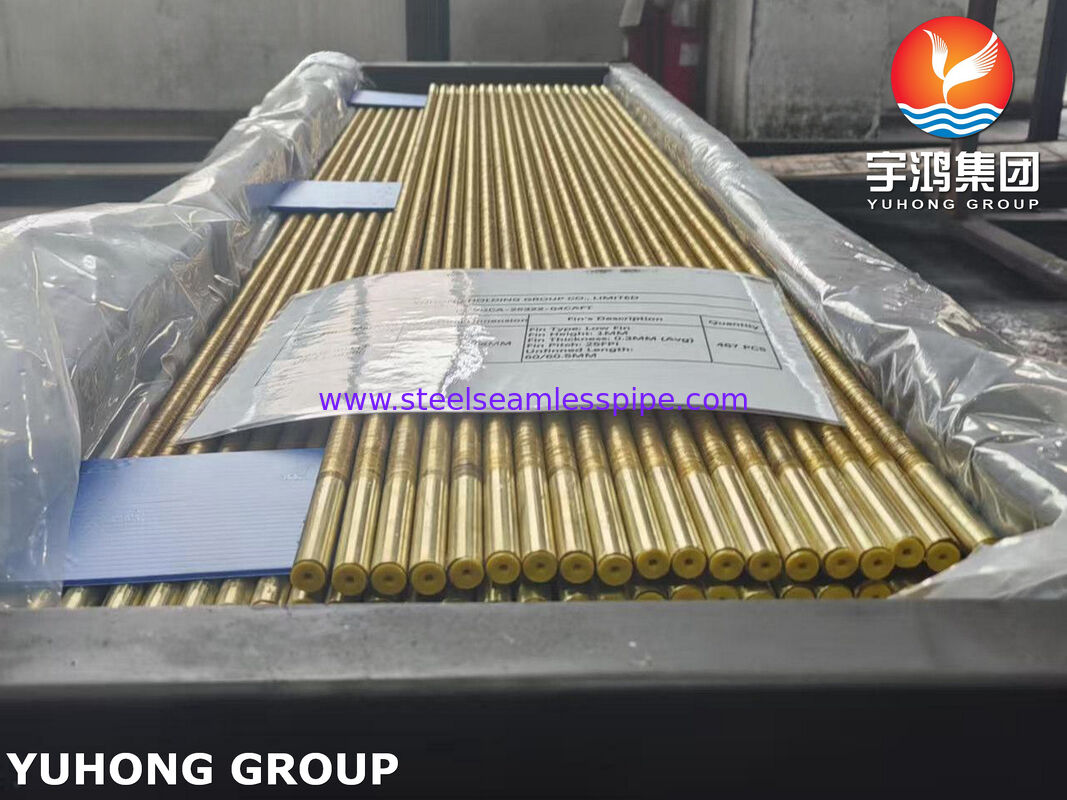

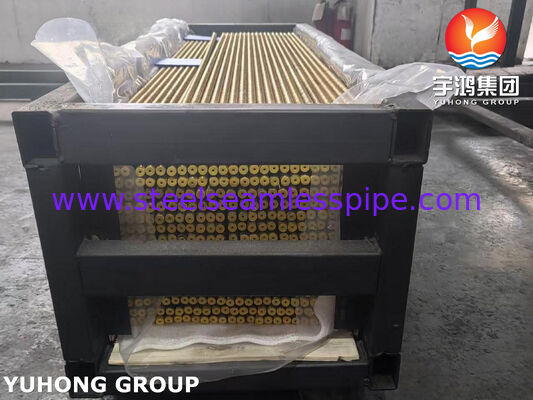

প্যাকেজিং

C68700 লো-ফিনড টিউবগুলি টিউবের দৈর্ঘ্য এবং গ্রাহকের প্রয়োজনীয়তা অনুসারে উপযুক্ত রপ্তানি প্যাকেজিংয়ে সরবরাহ করা যেতে পারে।

সাধারণ সুরক্ষা অন্তর্ভুক্ত করতে পারে:

• প্লাস্টিক এন্ড ক্যাপ
• সুরক্ষামূলক মোড়ক
• আর্দ্রতা-প্রতিরোধী প্যাকেজিং
• শনাক্তকরণ ট্যাগ সহ বান্ডিলিং
• প্রয়োজনে কাঠের কেস বা রপ্তানি-গ্রেড প্যাকিং

প্রতিটি বান্ডিল উপাদান গ্রেড, আকার, দৈর্ঘ্য, তাপ/লট নম্বর, পরিমাণ এবং ট্রেসেবিলিটির জন্য প্রযোজ্য স্পেসিফিকেশন সহ চিহ্নিত করা যেতে পারে।

প্রস্তাবিত পণ্য অবস্থান

কনডেনসার এবং হিট এক্সচেঞ্জারের জন্য ASME SB111 C68700 লো-ফিনড টিউব

এই পণ্যটি বিশেষভাবে গ্রাহকদের জন্য উপযুক্ত যারা অ্যালুমিনিয়াম-ব্রাস লো-ফিনড টিউব খুঁজছেন:

সারফেস কনডেনসার | পাওয়ার প্ল্যান্ট কনডেনসার | সামুদ্রিক হিট এক্সচেঞ্জার | সমুদ্রের জল শীতলীকরণ | ডিস্যালিনেশন সরঞ্জাম | শিল্প শীতলীকরণ ব্যবস্থা
