ASME SB163 N04400 কন্ডেনসার এবং শেল & টিউব তাপ এক্সচেঞ্জারের জন্য নিকেল অ্যালোয় ইউ-ব্যান্ড টিউব
পণ্যের সংক্ষিপ্ত বিবরণ

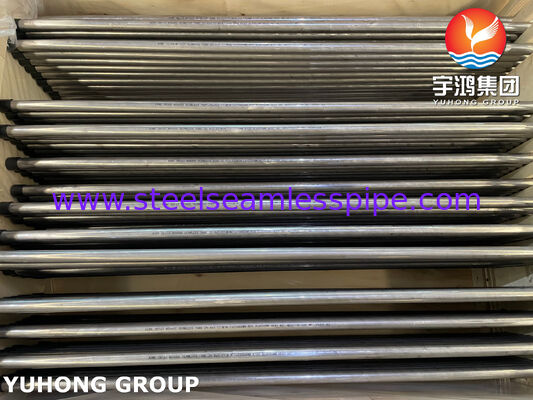

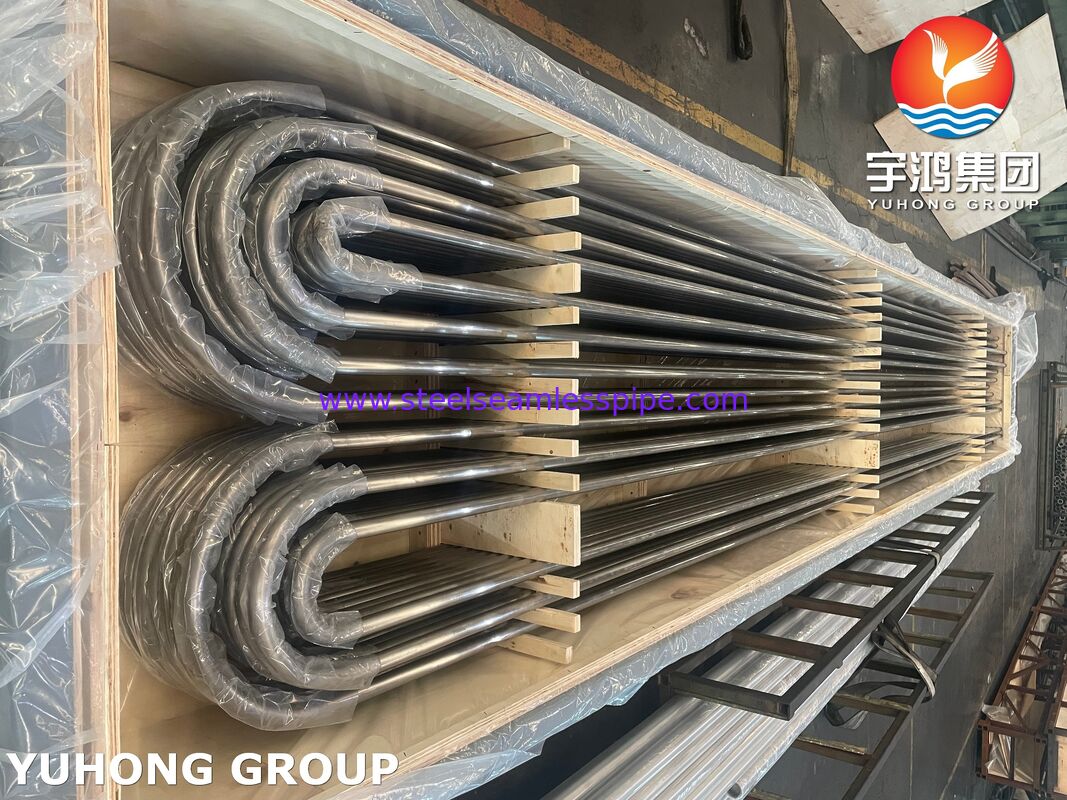

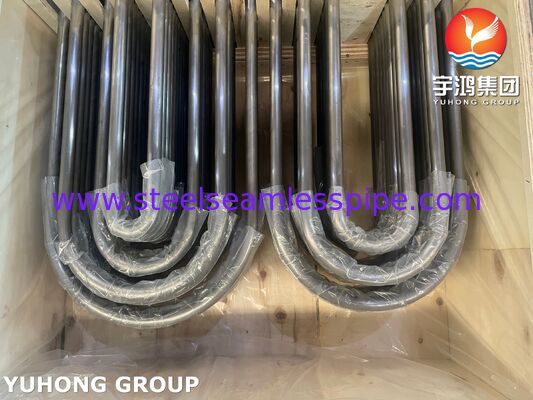

ASME SB163 N04400 নিকেল অ্যালোয় ইউ-বেন্ড টিউব
ইউহং গ্রুপ কোং, লিমিটেড চাপের পাত্রে, বায়ু কুলার, টিউব বান্ডিল, ইউ-বন্ড টিউব, ফিন টিউব, টিউব শীট, ব্যফল এবং হেড সহ বিস্তৃত তাপ এক্সচেঞ্জার উপাদান সরবরাহ করে।আমাদের ইউ বাঁক তাপ এক্সচেঞ্জার টিউবিং দক্ষতা ASME SB-163 বাঁক জ্যামিতি উপর দৃষ্টি নিবদ্ধ করে, প্রাচীর পাতলা গণনা, এবং শেষ প্রস্তুতি।
এই পণ্যটি কনডেনসার এবং তাপ এক্সচেঞ্জার সার্ভিসের জন্য ডিজাইন করা একটি বিরামবিহীন নিকেল-কপার ইউএনএস এন 04400 ইউ-বন্ড টিউব। এএসএমই এসবি -163 ওডি 3 ইঞ্চি (76.2 মিমি) এবং এর নীচে, ন্যূনতম প্রাচীর 0.148 ইঞ্চি (3.৭৬ মিমি) এবং এর নিচে, অথবা গড় দেয়াল 0.165 ইঞ্চি (4.19 মিমি) এবং এর নীচে। N04400 অ্যানিলেটেড বা স্ট্রেস-রিলেটেড, স্পেসিফিকেশন অনুযায়ী অ্যানিলেটেড শেষের সাথে সরবরাহ করা হয়।ছোট ব্যাসার্ধের লাইট-ওয়াল কনভার্টার আকারগুলি ASME SB-163 অ্যাপেনডিক্স X2 দ্বারা নির্দিষ্ট করা হয় যখন নির্দিষ্ট করা হয়.
রাসায়নিক গঠন
ASME SB-163 টেবিল ১
| উপাদান |
N04400, % |
| নিকেল |
63.০ মিনিট |
| তামা |
28.০-৩৪।0 |
| লোহা |
2.5 সর্বোচ্চ |
| ম্যাঙ্গানিজ |
2.0 সর্বোচ্চ |
| কার্বন |
0.3 সর্বোচ্চ |
| সিলিকন |
0.5 সর্বোচ্চ |
| সালফার |
0.024 সর্বোচ্চ |
যান্ত্রিক বৈশিষ্ট্য এবং শর্ত
এএসএমই এসবি-১৬৩ টেবিল ৩
| শর্ত |
টান, মিনিট |
ফলন 0.2% অফসেট, মিনিট |
লম্বা, মিনিট |
কঠোরতা |
| গরম করা |
70 ksi (483 MPa) |
28 ksi (193 MPa) |
৩৫% |
-- |
| স্ট্রেস-মুক্তি |
85 ksi (586 MPa) |
55 ksi (379 MPa) |
১৫% |
গলিত শেষের জন্য B75 max |
N04400 গলিত বা স্ট্রেস-রিলেভড সরবরাহ করা হয়। যদি স্ট্রেস-রিলেভড টিউবগুলির গলিত শেষ থাকে তবে গলিত হওয়ার পরে কঠোরতা ASME SB-163 টেবিল 3 মান অতিক্রম করতে পারে না।ASME SB-163 শস্যের আকারের প্রয়োজনীয়তা UNS N08120 এর জন্য প্রযোজ্য, ইউএনএস N08810, এবং ইউএনএস N08811, N04400-এ নয়।

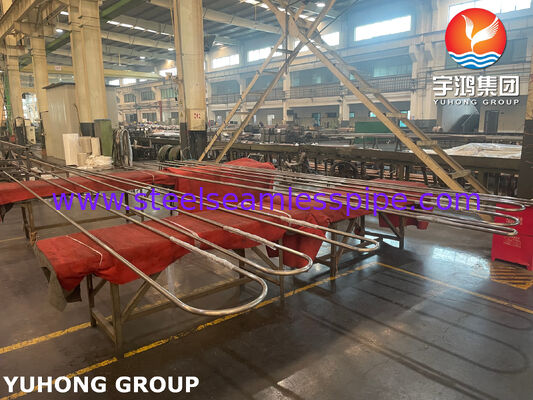

উত্পাদন, পরীক্ষা, এবং ইউ-বেন্ড নিয়ন্ত্রণ
সিউমলেস N04400 টিউব ঠান্ডা কাজ এবং তাপ চিকিত্সা করা হয়। ASME SB-163 প্রয়োজনঃ
- রাসায়নিক বিশ্লেষণ
- টেনশন পরীক্ষা
- অ্যানিলড শেষগুলি নির্দিষ্ট করার সময় কঠোরতা পরীক্ষা
- ফ্লেয়ার টেস্টিং
- হাইড্রোস্ট্যাটিক বা অ-ধ্বংসাত্মক বৈদ্যুতিক পরীক্ষা
ফ্লেয়ার টেস্টটি প্রতি লটে সমাপ্ত টিউব দৈর্ঘ্যের 1% এর এক প্রান্তে পরিচালিত হয় (কমপক্ষে 100 টিউব কম লটের জন্য একটি টিউব) । 60 ডিগ্রি প্রসারিত সরঞ্জামটি নির্দিষ্ট বাইরের ব্যাসার্ধকে 30% বৃদ্ধি করে,এবং উজ্জ্বল নমুনার দেয়ালের মধ্য দিয়ে কোন ফাটল দেখা যাবে না.
প্রতিটি টিউব হয় হাইড্রোস্ট্যাটিক বা নন-ধ্বংসাত্মক বৈদ্যুতিক পরীক্ষা গ্রহণ করে। হাইড্রোস্ট্যাটিক পরীক্ষার জন্য, ওডি 1/2 ইঞ্চি (3.2 মিমি) এবং বৃহত্তর এবং দেয়াল 0.015 ইঞ্চি (0.38 মিমি) এবং তার বেশি 1000 পিএসআই পরীক্ষা করা হয় (6.9 এমপিএ), যদি গণনা করা ফাইবার স্ট্রেস অনুমোদিত এস অতিক্রম করে না। N04400 এর জন্য, এস হল 17,500 পিএসআই (120.6 এমপিএ) অ্যানিলড এবং 21,200 পিএসআই (146.2 এমপিএ) স্ট্রেস-রিলেভড।
এএসএমই এসবি-১৬৩ সাপ্লিমেন্টারি এস১ ইউ-বেন্ড প্রয়োজনীয়তা
| নিয়ন্ত্রণ |
ASME SB-163 S1 প্রয়োজনীয়তা |
| বেন্ড ওডি |
ট্যাঞ্জেনসির ভিতরের যেকোনো ক্রস সেকশনে নামমাত্রের ১০% এর মধ্যে |
| শীর্ষ প্রাচীর |
অন্তত TF = T ((2R) / ((2R + D) |
| পায়ের দূরত্ব |
কেন্দ্ররেখা ব্যাসার্ধ দ্বারা সহনশীলতা R: 18 ইঞ্চি পর্যন্ত, 1/16 ইঞ্চি; 18-30 ইঞ্চি, 3/32 ইঞ্চি; 30-36 ইঞ্চি, 1/8 ইঞ্চি। |
| পায়ের দৈর্ঘ্যের পার্থক্য |
সর্বোচ্চ 1/2 ইঞ্চি (3.2 মিমি) |
| বাঁক পরে হাইড্রো |
৫ সেকেন্ডের ন্যূনতম ধারণ ক্ষমতা; চাপ গণনার জন্য ২৬,৬০০ পিএসআই (১৮৩.৩ এমপিএ) ফাইবার চাপ |
অর্ডার, কাস্টমাইজেশন, এবং অ্যাপ্লিকেশন
এএসএমই এসবি-১৬৩ এর অধীনে অর্ডার করার তথ্যগুলির মধ্যে রয়েছে খাদ, অবস্থা, সমাপ্তি, মাত্রা, উত্পাদন অপারেশন, পরীক্ষার প্রয়োজনীয়তা, শেষ, পরিপূরক প্রয়োজনীয়তা এবং পরিদর্শন নির্দিষ্টকরণ।
কাস্টম ইউ-বেন্ড বিকল্পগুলির মধ্যে রয়েছেঃ
- বাঁক ব্যাসার্ধ R
- পায়ের দৈর্ঘ্য
- অ্যানিলড শেষ
- বাঁকানোর পর হাইড্রো
- এনডিই এবং তৃতীয় পক্ষের সাক্ষী
মেলে টিউব শীট, baffles, মাথা, এবং ফিন টিউব পাওয়া যায়। সাধারণ অ্যাপ্লিকেশন condensers, তাপ এক্সচেঞ্জার, বায়ু কুলার, টিউব বান্ডিল অন্তর্ভুক্ত,এবং নৌ বা রাসায়নিক শীতল করার দায়িত্ব যেখানে নিকেল-কপার জারা প্রতিরোধের প্রয়োজন. সিউমলেস কনস্ট্রাকশন লংটিগন্যাল ওয়েল্ড সিউম এড়ায়, যখন ইউ-বেন্ড ডিজাইন ফিল্ড ওয়েল্ডগুলি হ্রাস করে এবং তাপীয় সম্প্রসারণকে সামঞ্জস্য করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
গড় দেয়াল বনাম ন্যূনতম দেয়াল?ASME SB-163 উভয়কেই কভার করে। ইউ-বন্ড শীর্ষ প্রাচীর গণনার জন্য, T হল নির্দিষ্ট ন্যূনতম প্রাচীর বা নির্দিষ্ট গড় প্রাচীর বিয়োগ করা অনুমোদিত বিয়োগ প্রাচীর সহনশীলতা।
N04400 এর জন্য শস্যের আকার প্রয়োজন?নং. এএসএমই এসবি-১৬৩ এর শস্যের আকারের প্রয়োজনীয়তা ইউএনএস এন০৮১২০, ইউএনএস এন০৮৮১০ এবং ইউএনএস এন০৮৮১১-এ প্রযোজ্য।
বাঁকানোর পর হাইড্রোস্ট্যাটিক টেস্টিং করা যাবে কি?হ্যাঁ, যখন নির্দিষ্ট করা হয়। সর্বনিম্ন ধরে রাখার সময় 5 সেকেন্ড, এবং হাইড্রোস্ট্যাটিক পরীক্ষার চাপ গণনা করার জন্য প্রয়োজনীয় ফাইবার স্ট্রেস 26,600 পিএসআই (183.3 এমপিএ) ।
