ASTM A790 S31803 ডুপ্লেক্স ২২05 ওয়েল্ডেড পাইপ ক্ষয়কারী পরিষেবার জন্য

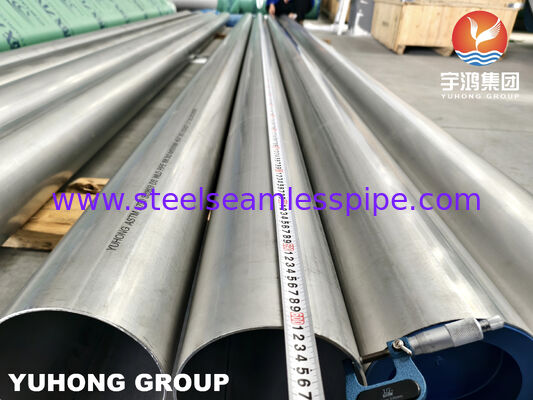

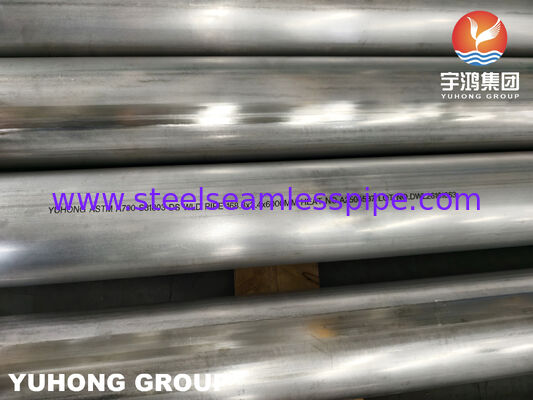

ASTM A790 S31803 ডুপ্লেক্স ২২05 ওয়েল্ডেড স্টেইনলেস স্টিল পাইপ
পণ্যের সংক্ষিপ্ত বিবরণ
ASTM A790 S31803 ডুপ্লেক্স ২২05 ওয়েল্ডেড স্টেইনলেস স্টিল পাইপ একটি ফেরিটিক-অস্টেনিটিক ডুপ্লেক্স স্টেইনলেস স্টিল পাইপ যা ক্ষয়কারী প্রক্রিয়া পাইপিং এবং চাহিদাপূর্ণ শিল্প পরিষেবার জন্য ডিজাইন করা হয়েছে। UNS S31803 ডুপ্লেক্স স্টেইনলেস স্টিল থেকে তৈরি, এটি উচ্চ যান্ত্রিক শক্তিকে সাধারণ ক্ষয় এবং ক্লোরাইড-যুক্ত পরিবেশের ভাল প্রতিরোধের সাথে একত্রিত করে।
ওয়েল্ডেড নির্মাণ নিয়ন্ত্রিত অনুদৈর্ঘ্য ওয়েল্ড গুণমান, কাস্টমাইজড পাইপ মাত্রা এবং বৃহত্তর বাইরের ব্যাস প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। প্রযোজ্য ASTM A790/A790M এবং ক্রয় আদেশের প্রয়োজনীয়তা অনুসারে সলিউশন অ্যানিলিং, পিকলিং, ডাইমেনশনাল ইন্সপেকশন এবং প্রজেক্ট-স্পেসিফিক টেস্টিং সহ পাইপ সরবরাহ করা যেতে পারে।
ডুপ্লেক্স ২২05 S31803 তেল ও গ্যাস, পেট্রোকেমিক্যাল, রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক, বিদ্যুৎ উৎপাদন এবং শিল্প জল ব্যবস্থায় ব্যাপকভাবে বিবেচিত হয় যেখানে প্রচলিত স্টেইনলেস স্টিল বা কার্বন স্টিল শক্তির এবং ক্ষয় প্রতিরোধের প্রয়োজনীয় সমন্বয় সরবরাহ নাও করতে পারে।
প্রযুক্তিগত বৈশিষ্ট্য
| আইটেম |
স্পেসিফিকেশন |
| পণ্যের নাম |
ডুপ্লেক্স ২২05 ওয়েল্ডেড স্টেইনলেস স্টিল পাইপ |
| উপাদানের গ্রেড |
UNS S31803 |
| সাধারণ গ্রেড |
ডুপ্লেক্স ২২05 |
| উপাদানের প্রকার |
ফেরিটিক-অস্টেনিটিক ডুপ্লেক্স স্টেইনলেস স্টিল |
| উপাদানের মান |
ASTM A790 / ASME SA790 |
| উৎপাদন পদ্ধতি |
স্বয়ংক্রিয় অনুদৈর্ঘ্য ওয়েল্ডিং |
| পাইপের প্রকার |
সোজা সিম ওয়েল্ডেড পাইপ |
| তাপ চিকিৎসা |
সলিউশন অ্যানিলড |
| পৃষ্ঠের অবস্থা |
অ্যানিলড এবং পিকলড / কাস্টমাইজড |
| বাইরের ব্যাস |
কাস্টমাইজড |
| প্রাচীরের পুরুত্ব |
কাস্টমাইজড |
| দৈর্ঘ্য |
স্থির / র্যান্ডম / কাস্টমাইজড |
| প্রান্ত প্রস্তুতি |
প্লেইন / বেভেলড / কাস্টমাইজড |
| মাত্রা মান |
ASME B36.19 / প্রজেক্ট স্পেসিফিকেশন |
| পরিদর্শন |
হাইড্রোলিক / নন-ডেস্ট্রাকটিভ / ডাইমেনশনাল |
| PMI |
উপলভ্য |
| MTC |
EN 10204 3.1 / 3.2 |
| তৃতীয় পক্ষের পরিদর্শন |
অনুরোধে উপলব্ধ |
উপাদান: UNS S31803 ডুপ্লেক্স ২২05
UNS S31803 একটি ডুপ্লেক্স স্টেইনলেস স্টিল গ্রেড যা সাধারণত ডুপ্লেক্স ২২05 পরিবারের সাথে পরিচিত। এর ফেরিটিক-অস্টেনিটিক মাইক্রোস্ট্রাকচার শক্তি এবং ক্ষয় প্রতিরোধের একটি ভারসাম্য সরবরাহ করে যা 304L এবং 316L এর মতো প্রচলিত অস্টেনিটিক গ্রেড থেকে ভিন্ন।
ক্রোমিয়াম, নিকেল, মলিবডেনাম এবং নাইট্রোজেন ধারণকারী অ্যালয়িং সিস্টেম ক্লোরাইড-যুক্ত পরিবেশ এবং স্ট্রেস ক্ষয় ক্র্যাকিংয়ের প্রতিরোধে অবদান রাখে। S31803 তাই প্রায়শই প্রক্রিয়া পাইপিংয়ের জন্য নির্বাচিত হয় যেখানে যান্ত্রিক শক্তি এবং ক্ষয় প্রতিরোধ উভয়ই গুরুত্বপূর্ণ নকশার বিবেচনা।
পণ্যের বৈশিষ্ট্য
- ডুপ্লেক্স ফেরিটিক-অস্টেনিটিক গঠন: ডুপ্লেক্স মাইক্রোস্ট্রাকচার চাহিদাপূর্ণ শিল্প পাইপিং সিস্টেমের জন্য যান্ত্রিক শক্তি এবং ক্ষয় প্রতিরোধের একটি সমন্বয় সরবরাহ করে।
- ভাল ক্লোরাইড ক্ষয় প্রতিরোধ: S31803 ডুপ্লেক্স ২২05 সাধারণত ক্লোরাইড-যুক্ত তরল এবং অন্যান্য ক্ষয়কারী প্রক্রিয়া পরিবেশের সংস্পর্শে আসা পাইপিংয়ের জন্য নির্বাচিত হয়।
- স্ট্রেস ক্ষয় ক্র্যাকিংয়ের প্রতিরোধ: ডুপ্লেক্স স্টেইনলেস স্টিল অনেক প্রচলিত অস্টেনিটিক স্টেইনলেস স্টিল গ্রেডের তুলনায় ক্লোরাইড স্ট্রেস ক্ষয় ক্র্যাকিংয়ের উন্নত প্রতিরোধ সরবরাহ করে।
- উচ্চ যান্ত্রিক শক্তি: ডুপ্লেক্স ২২05 এর যান্ত্রিক শক্তি অনেক প্রচলিত অস্টেনিটিক স্টেইনলেস স্টিলের চেয়ে বেশি, যা এটিকে চাপ পাইপিং এবং প্রক্রিয়া সিস্টেমের জন্য উপযুক্ত করে তোলে যেখানে শক্তি একটি গুরুত্বপূর্ণ বিবেচনা।
- নিয়ন্ত্রিত ওয়েল্ডেড নির্মাণ: স্বয়ংক্রিয় অনুদৈর্ঘ্য ওয়েল্ডিং একটি নিয়ন্ত্রিত ওয়েল্ড সিম সরবরাহ করে এবং বৃহত্তর পাইপ ব্যাস এবং কাস্টমাইজড প্রাচীর পুরুত্বের উৎপাদন সম্ভব করে।
- কাস্টমাইজযোগ্য সরবরাহ: পাইপের বাইরের ব্যাস, প্রাচীরের পুরুত্ব, দৈর্ঘ্য, প্রান্ত প্রস্তুতি, পৃষ্ঠের অবস্থা, পরিদর্শন এবং ডকুমেন্টেশন প্রকল্পের প্রয়োজনীয়তা অনুসারে সরবরাহ করা যেতে পারে।
উৎপাদন প্রক্রিয়া
ASTM A790 S31803 ওয়েল্ডেড পাইপের জন্য সাধারণ উৎপাদন প্রক্রিয়ার মধ্যে রয়েছে:
- ডুপ্লেক্স স্টেইনলেস স্টিল প্লেট বা স্ট্রিপ প্রস্তুতি
- কাঁচামাল সনাক্তকরণ এবং রাসায়নিক যাচাইকরণ
- প্লেট বা স্ট্রিপ গঠন
- নিয়ন্ত্রিত অনুদৈর্ঘ্য ওয়েল্ডিং
- ওয়েল্ড সিম পরিদর্শন
- সলিউশন তাপ চিকিৎসা
- পিকলিং এবং পৃষ্ঠ চিকিৎসা
- নির্দিষ্ট দৈর্ঘ্যে কাটা
- প্রান্ত প্রস্তুতি
- মাত্রিক পরিদর্শন
- হাইড্রোলিক বা প্রযোজ্য নন-ডেস্ট্রাকটিভ টেস্টিং
- PMI এবং চূড়ান্ত পরিদর্শন
- চিহ্নিতকরণ এবং রপ্তানি প্যাকেজিং
প্রকৃত উৎপাদন পথ এবং পরীক্ষার পরিধি প্রযোজ্য মান, ক্রয় স্পেসিফিকেশন এবং সম্মত পরিদর্শন পরিকল্পনা অনুসারে নিয়ন্ত্রিত হয়।
অ্যাপ্লিকেশন
- তেল ও গ্যাস: নির্বাচিত প্রক্রিয়া, উৎপাদন এবং ইউটিলিটি পাইপিং সিস্টেমে ব্যবহৃত হয় যেখানে ক্ষয়কারী তরল এবং ক্লোরাইড-যুক্ত পরিবেশের সম্মুখীন হতে পারে।
- পেট্রোকেমিক্যাল প্ল্যান্ট: রিফাইনারি এবং পেট্রোকেমিক্যাল সুবিধাগুলিতে প্রক্রিয়া পাইপিংয়ের জন্য উপযুক্ত যেখানে ডুপ্লেক্স স্টেইনলেস স্টিল নির্মাণ প্রয়োজন।
- রাসায়নিক প্রক্রিয়াকরণ: নির্বাচিত রাসায়নিক প্রক্রিয়া লাইনগুলিতে প্রয়োগ করা হয় যেখানে ক্ষয় প্রতিরোধ এবং যান্ত্রিক শক্তি প্রয়োজন।
- সামুদ্রিক ও সমুদ্রের জল ব্যবস্থা: সামুদ্রিক পাইপিং, কুলিং-ওয়াটার সিস্টেম এবং নির্বাচিত সমুদ্রের জল-সম্পর্কিত অ্যাপ্লিকেশনগুলির জন্য বিবেচিত, প্রকৃত পরিষেবা শর্তের সাপেক্ষে।
- বিদ্যুৎ উৎপাদন: বিদ্যুৎ কেন্দ্রে নির্বাচিত কুলিং ওয়াটার, প্রক্রিয়া জল এবং সহায়ক পাইপিং সিস্টেমে ব্যবহৃত হয়।
- শিল্প প্রক্রিয়া পাইপিং: শক্তি, ক্ষয় প্রতিরোধ এবং ওয়েল্ডেড পাইপ নির্মাণের সমন্বয় প্রয়োজন এমন শিল্প তরল পরিবহন সিস্টেমের জন্য উপযুক্ত।
সাধারণ পরিষেবা মাধ্যম
দ্রষ্টব্য:উপাদানের উপযুক্ততা প্রকৃত মাধ্যম, ক্লোরাইড ঘনত্ব, তাপমাত্রা, প্রবাহের গতি এবং অপারেটিং অবস্থার উপর ভিত্তি করে মূল্যায়ন করা উচিত।
ASTM A790 S31803 ওয়েল্ডেড পাইপ বনাম সিমলেস পাইপ
ASTM A790 সিমলেস এবং স্ট্রেট-সিম ওয়েল্ডেড ডুপ্লেক্স স্টেইনলেস স্টিল পাইপ উভয়ই অন্তর্ভুক্ত করে। ওয়েল্ডেড পাইপ প্লেট বা স্ট্রিপ তৈরি করে এবং একটি নিয়ন্ত্রিত অনুদৈর্ঘ্য ওয়েল্ড তৈরি করে উত্পাদিত হয়। এটি বৃহত্তর বাইরের ব্যাস এবং নির্দিষ্ট কাস্টমাইজড মাত্রার জন্য সুবিধাজনক হতে পারে। সিমলেস পাইপ অনুদৈর্ঘ্য ওয়েল্ড ছাড়াই তৈরি করা হয় এবং নির্দিষ্ট চাপ, আকার বা প্রকল্পের প্রয়োজনীয়তার জন্য নির্বাচন করা যেতে পারে। ওয়েল্ডেড এবং সিমলেস নির্মাণের মধ্যে পছন্দ পাইপের মাত্রা, পরিষেবা শর্ত, নকশার প্রয়োজনীয়তা এবং প্রযোজ্য প্রকল্পের স্পেসিফিকেশনের উপর ভিত্তি করে হওয়া উচিত।
S31803 বনাম S32205 ডুপ্লেক্স ২২05
| আইটেম |
S31803 |
S32205 |
| সাধারণ নাম |
ডুপ্লেক্স ২২05 |
ডুপ্লেক্স ২২05 |
| UNS পদবি |
S31803 |
S32205 |
| উপাদানের পরিবার |
ডুপ্লেক্স স্টেইনলেস স্টিল |
ডুপ্লেক্স স্টেইনলেস স্টিল |
| গঠন |
ফেরিটিক-অস্টেনিটিক |
ফেরিটিক-অস্টেনিটিক |
| সাধারণ Cr-Ni-Mo সিস্টেম |
22Cr-5Ni-3Mo ক্লাস |
22Cr-5Ni-3Mo ক্লাস |
| সাধারণ অ্যাপ্লিকেশন |
ক্ষয়কারী প্রক্রিয়া পাইপিং |
ক্ষয়কারী প্রক্রিয়া পাইপিং |
যদিও S31803 এবং S32205 উভয়ই সাধারণত ডুপ্লেক্স ২২05 এর সাথে যুক্ত, তাদের রাসায়নিক গঠনের প্রয়োজনীয়তা ভিন্ন। তাদের স্বয়ংক্রিয়ভাবে অদলবদলযোগ্য হিসাবে বিবেচনা করা উচিত নয়। ক্রয় আদেশে নির্দিষ্ট UNS গ্রেড সর্বদা অনুসরণ করা উচিত।
সম্পর্কিত উপাদানের পদবি
| মান / সিস্টেম |
পদবি |
| UNS |
S31803 |
| সাধারণ গ্রেড |
ডুপ্লেক্স ২২05 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| EN রেফারেন্স |
X2CrNiMoN22-5-3 |
| JIS রেফারেন্স |
SUS329J3L |
সম্পর্কিত পদবিগুলি প্রযোজ্য উপাদানের মান এবং রাসায়নিক/যান্ত্রিক প্রয়োজনীয়তার বিরুদ্ধে যাচাই করা উচিত সঠিক সমতুল্য হিসাবে বিবেচিত হওয়ার আগে।
পরিদর্শন ও পরীক্ষা
ASTM A790/A790M এবং প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা অনুসারে গুণমান পরিদর্শন ব্যবস্থা করা যেতে পারে। সাধারণ পরিদর্শন বিকল্পগুলির মধ্যে রয়েছে:
- রাসায়নিক গঠন বিশ্লেষণ
- টান পরীক্ষা
- কঠিনতা পরীক্ষা
- ফ্ল্যাটেনিং পরীক্ষা
- হাইড্রোলিক পরীক্ষা
- নন-ডেস্ট্রাকটিভ ইলেকট্রিক টেস্টিং
- ওয়েল্ড সিম পরিদর্শন
- নির্দিষ্ট করা হলে আল্ট্রাসনিক টেস্টিং

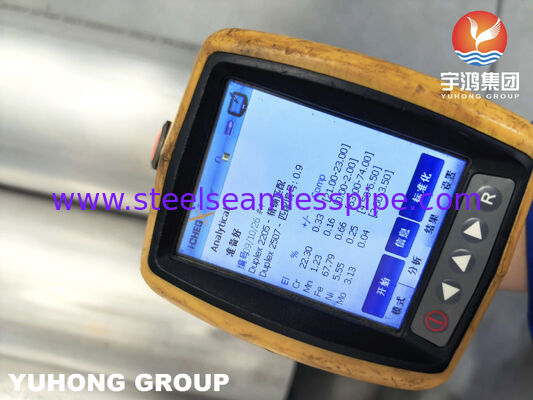

- পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন (PMI)
- মাত্রিক পরিদর্শন
- দৃশ্যমান পরিদর্শন
- পৃষ্ঠ পরিদর্শন
- তৃতীয় পক্ষের পরিদর্শন
পৃষ্ঠ চিকিৎসা
ASTM A790 S31803 ওয়েল্ডেড পাইপ উৎপাদন প্রক্রিয়া এবং প্রকল্পের প্রয়োজনীয়তার জন্য উপযুক্ত পৃষ্ঠের অবস্থা সহ সরবরাহ করা যেতে পারে। সাধারণ বিকল্পগুলির মধ্যে রয়েছে:
- সলিউশন অ্যানিলড এবং পিকলড
- অ্যানিলড এবং পিকলড
- যান্ত্রিকভাবে চিকিত্সা করা পৃষ্ঠ
- কাস্টমাইজড পৃষ্ঠ ফিনিস
পাইপের মাত্রা, উৎপাদন পথ এবং প্রকল্পের স্পেসিফিকেশন অনুসারে পৃষ্ঠের প্রয়োজনীয়তা নিশ্চিত করা উচিত।
প্রান্ত প্রস্তুতি
গ্রাহকের পাইপিং এবং ওয়েল্ডিং প্রয়োজনীয়তা অনুসারে পাইপের প্রান্ত সরবরাহ করা যেতে পারে। উপলব্ধ বিকল্পগুলির মধ্যে রয়েছে:
- প্লেইন এন্ড
- বেভেলড এন্ড
- স্কয়ার কাট এন্ড
- কাস্টমাইজড এন্ড প্রস্তুতি
গুণমান নথি ও শংসাপত্র
ক্রয় আদেশ এবং পরিদর্শন পরিকল্পনা অনুসারে নিম্নলিখিত নথিগুলি সরবরাহ করা যেতে পারে:
- EN 10204 3.1 মেটেরিয়াল টেস্ট সার্টিফিকেট
- EN 10204 3.2 সার্টিফিকেট অনুরোধে
- রাসায়নিক বিশ্লেষণ প্রতিবেদন
- যান্ত্রিক পরীক্ষা প্রতিবেদন
- হাইড্রোলিক পরীক্ষা প্রতিবেদন
- NDT প্রতিবেদন
- PMI প্রতিবেদন
- মাত্রিক পরিদর্শন প্রতিবেদন
- তাপ চিকিৎসা রেকর্ড
- প্যাকিং তালিকা
- উৎপত্তি শংসাপত্র
- তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন
প্যাকেজিং

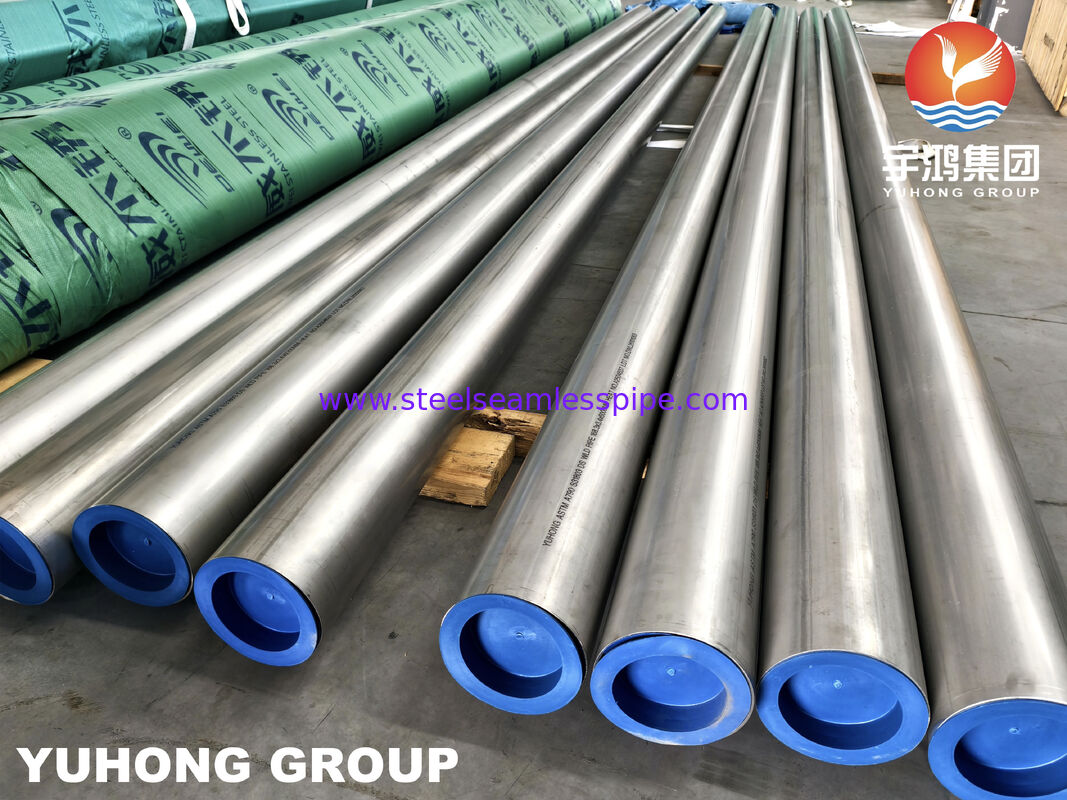

ASTM A790 S31803 ওয়েল্ডেড পাইপগুলি সাধারণত প্রতিরক্ষামূলক এন্ড ক্যাপ সহ সরবরাহ করা হয় এবং পাইপের আকার এবং পরিবহন প্রয়োজনীয়তা অনুসারে নিরাপদে বান্ডিল করা হয়। দীর্ঘ দূরত্বের চালানের জন্য প্লাস্টিক র্যাপিং, স্টিল স্ট্র্যাপিং এবং সমুদ্রযাত্রার যোগ্য রপ্তানি প্যাকেজিং ব্যবস্থা করা যেতে পারে।
কাস্টম উৎপাদন ও সরবরাহ
আমরা ASTM A790 S31803 ডুপ্লেক্স ২২05 ওয়েল্ডেড পাইপ কাস্টমাইজড সহ সরবরাহ করতে পারি:
- বাইরের ব্যাস
- প্রাচীরের পুরুত্ব
- পাইপের দৈর্ঘ্য
- প্রান্ত প্রস্তুতি
- পৃষ্ঠের অবস্থা
- তাপ চিকিৎসা
- পরিদর্শন প্রয়োজনীয়তা
- PMI প্রয়োজনীয়তা
- NDT প্রয়োজনীয়তা
- তৃতীয় পক্ষের পরিদর্শন
- উপাদানের শংসাপত্র
প্রযোজ্য প্রয়োজনীয়তা নিশ্চিত করার জন্য উৎপাদনের আগে প্রযুক্তিগত অঙ্কন, প্রকল্পের স্পেসিফিকেশন এবং পরিদর্শন পরিকল্পনা পর্যালোচনা করা যেতে পারে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
- ASTM A790 S31803 পাইপ কি?
ASTM A790 S31803 পাইপ হল ডুপ্লেক্স স্টেইনলেস স্টিল পাইপ যা ASTM A790/A790M প্রয়োজনীয়তা অনুসারে তৈরি করা হয়। UNS S31803 সাধারণত ডুপ্লেক্স ২২05 স্টেইনলেস স্টিলের সাথে যুক্ত।
- ASTM A790 S31803 পাইপ কি ওয়েল্ডেড না সিমলেস?
ASTM A790 সিমলেস এবং স্ট্রেট-সিম ওয়েল্ডেড পাইপ উভয়ই অন্তর্ভুক্ত করে। সরবরাহকৃত পাইপ ওয়েল্ডেড না সিমলেস তা পণ্যের বিবরণে স্পষ্টভাবে উল্লেখ করা উচিত।
- S31803 কি ডুপ্লেক্স ২২05 এর সমান?
S31803 সাধারণত ডুপ্লেক্স ২২05 হিসাবে পরিচিত। তবে, S31803 এবং S32205 এর রাসায়নিক প্রয়োজনীয়তা ভিন্ন, তাই প্রতিটি প্রকল্পের জন্য নির্দিষ্ট UNS গ্রেড নিশ্চিত করা উচিত।
- ASTM A790 S31803 ওয়েল্ডেড পাইপ কি জন্য ব্যবহৃত হয়?
এটি সাধারণত তেল ও গ্যাস, পেট্রোকেমিক্যাল, রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক, বিদ্যুৎ উৎপাদন এবং শিল্প প্রক্রিয়া পাইপিং অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
- S31803 ওয়েল্ডেড পাইপ কি PMI সহ সরবরাহ করা যেতে পারে?
হ্যাঁ। ক্রয় আদেশ বা পরিদর্শন পরিকল্পনা দ্বারা প্রয়োজন হলে পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন (PMI) ব্যবস্থা করা যেতে পারে।
- তৃতীয় পক্ষের পরিদর্শন কি ব্যবস্থা করা যেতে পারে?
হ্যাঁ। সম্মত পরিদর্শন পরিধি এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে তৃতীয় পক্ষের পরিদর্শন ব্যবস্থা করা যেতে পারে।
