পণ্যের সংক্ষিপ্ত বিবরণ

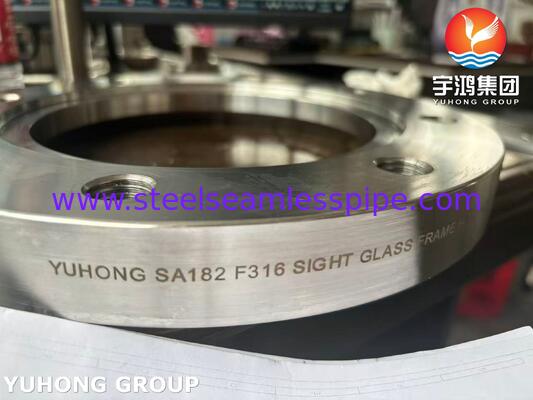

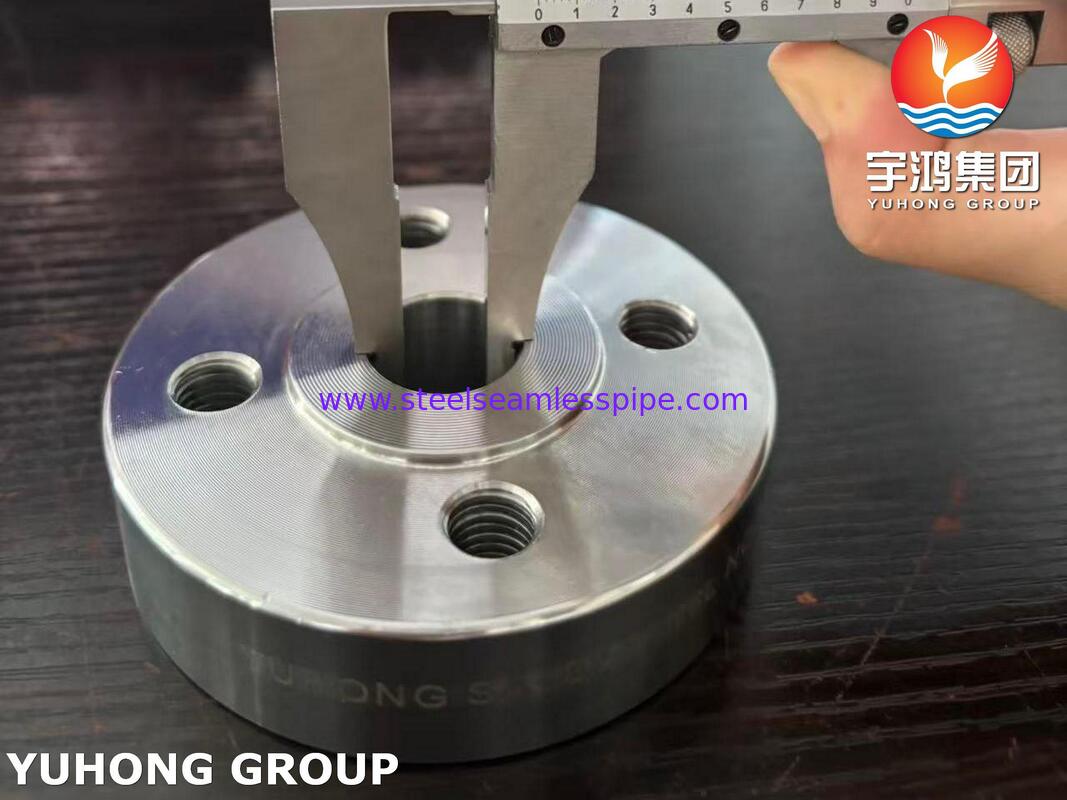

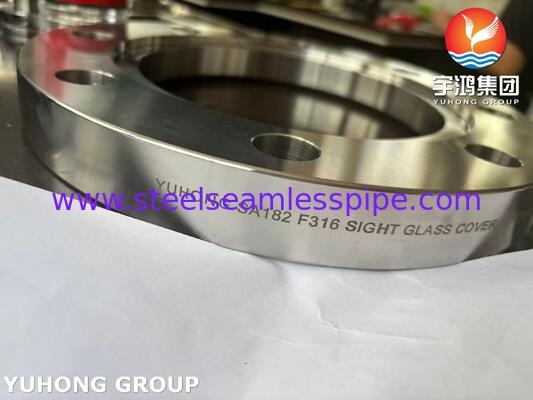

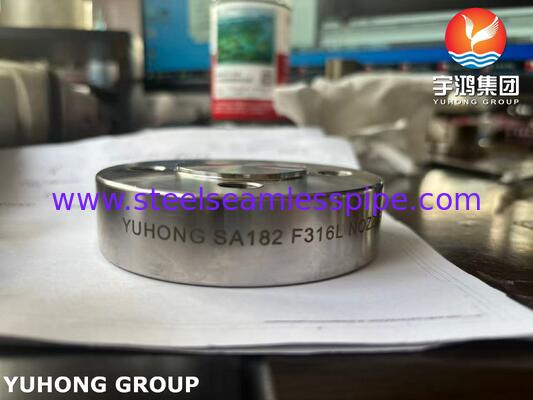

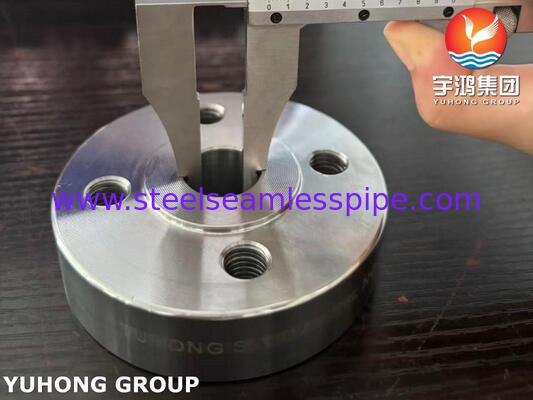

ASME SA182 F316 স্টেইনলেস স্টিল সাইট গ্লাস ফ্রেম ফ্ল্যাঞ্জ হল একটি ফোর্জড এবং মেশিনে তৈরি স্টেইনলেস স্টিলের উপাদান যা সাইট গ্লাস অ্যাসেম্বলি, ভিউয়িং পোর্ট এবং শিল্প প্রক্রিয়া সিস্টেমে ব্যবহৃত ভিজ্যুয়াল ইন্সপেকশন সরঞ্জামের জন্য ডিজাইন করা হয়েছে।

তৈরি করা হয়েছে F316 অস্টেনিটিক স্টেইনলেস স্টিলথেকে, ফ্রেম ফ্ল্যাঞ্জটি গ্রাহকের অঙ্কন অনুসারে একটি কেন্দ্রীয় ভিউয়িং ওপেনিং, বোল্ট হোল, থ্রেডেড হোল, সিলিং সারফেস এবং অন্যান্য মেশিনে তৈরি বৈশিষ্ট্য সহ সরবরাহ করা যেতে পারে।

এই উপাদানটি প্রক্রিয়া সরঞ্জাম, চাপ পাত্র, পাইপিং সিস্টেম, ট্যাঙ্ক, হিট এক্সচেঞ্জার এবং অন্যান্য সরঞ্জামগুলিতে একীভূত করার জন্য উপযুক্ত যেখানে একটি সাইট গ্লাস বা ভিউয়িং উইন্ডো প্রয়োজন।

ফ্ল্যাঞ্জ কনফিগারেশন, মাত্রা, চাপ রেটিং এবং সংযোগের বিবরণ সরঞ্জামের নকশা, প্রযোজ্য ফ্ল্যাঞ্জ স্ট্যান্ডার্ড এবং গ্রাহকের স্পেসিফিকেশন অনুসারে নির্ধারিত হয়।

পণ্যের স্পেসিফিকেশন

F316 স্টেইনলেস স্টিল উপাদান

F316 হল একটি অস্টেনিটিক স্টেইনলেস স্টিল গ্রেড যাতে ক্রোমিয়াম, নিকেল এবং মলিবডেনাম থাকে।

নামমাত্র অ্যালয় কম্পোজিশন শিল্প সরঞ্জামের বিভিন্ন অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় উপাদানের বৈশিষ্ট্য সরবরাহ করে। F316 সাধারণত প্রক্রিয়া সরঞ্জাম, পাইপিং উপাদান, ভালভ, ফ্ল্যাঞ্জ এবং অন্যান্য তৈরি বা ফোর্জড যন্ত্রাংশের জন্য নির্দিষ্ট করা হয়।

জন্য তৈরি পণ্যগুলির জন্য ASME SA182 F316, রাসায়নিক কম্পোজিশন, যান্ত্রিক বৈশিষ্ট্য এবং তাপ-চিকিৎসা প্রয়োজনীয়তা ASME SA182 / ASTM A182 এবং ক্রয় স্পেসিফিকেশনের প্রযোজ্য সংস্করণের সাথে সঙ্গতিপূর্ণ হবে।

রাসায়নিক কম্পোজিশন

ASTM A182 এর অধীনে সাধারণ F316 রাসায়নিক প্রয়োজনীয়তা নীচে দেখানো হয়েছে:

প্রকৃত রাসায়নিক কম্পোজিশন সরবরাহকৃত হিটের জন্য প্রযোজ্য ASME SA182 সংস্করণ এবং উপাদান সার্টিফিকেটের বিপরীতে যাচাই করা হবে।

যান্ত্রিক বৈশিষ্ট্য

ASME SA182 F316 ফোর্জিংসের যান্ত্রিক বৈশিষ্ট্যগুলি প্রযোজ্য উপাদান স্পেসিফিকেশনের প্রয়োজনীয়তা পূরণ করবে।

চূড়ান্ত প্রত্যয়িত মানগুলি প্রকৃত হিট এবং পণ্যের অবস্থার জন্য MTC থেকে নেওয়া উচিত।

সাইট গ্লাস ফ্রেম ফ্ল্যাঞ্জ ডিজাইন

সাইট গ্লাস ফ্রেম ফ্ল্যাঞ্জ একটি সাইট গ্লাস অ্যাসেম্বলির জন্য একটি যান্ত্রিক মাউন্টিং এবং সিলিং ইন্টারফেস সরবরাহ করার জন্য ডিজাইন করা হয়েছে।

সাধারণ কাঠামোতে একটি কেন্দ্রীয় ভিউয়িং ওপেনিং এবং মাউন্টিং হোল সহ একটি বৃত্তাকার ফোর্জড বডি থাকে।

কেন্দ্রীয় ভিউয়িং ওপেনিং

অভ্যন্তরীণ ওপেনিংটি প্রয়োজনীয় সাইট গ্লাস ব্যাস এবং ভিউয়িং এলাকার জন্য মেশিনে তৈরি করা হয়।

ফ্ল্যাঞ্জ ফেস

নির্দিষ্ট সিলিং কনফিগারেশনের জন্য ফ্ল্যাঞ্জ ফেস মেশিনে তৈরি করা যেতে পারে।

বোল্ট হোল

গ্রাহকের সরঞ্জাম অঙ্কন বা প্রযোজ্য ফ্ল্যাঞ্জ মাত্রা অনুসারে বোল্ট হোলগুলি সাজানো যেতে পারে।

থ্রেডেড হোল

যখন সাইট গ্লাস অ্যাসেম্বলি থ্রেডেড ফাস্টেনিং বা কাস্টমাইজড মাউন্টিং ব্যবস্থা ব্যবহার করে তখন থ্রেডেড হোল সরবরাহ করা যেতে পারে।

সিলিং সারফেস

প্রয়োজনীয় গ্যাসকেট, গ্লাস এবং অ্যাসেম্বলি কনফিগারেশন অনুসারে সিলিং সারফেস মেশিনে তৈরি করা যেতে পারে।

ফ্ল্যাঞ্জ মাত্রা

গ্রাহকের অঙ্কন অনুসারে সাইট গ্লাস ফ্রেম ফ্ল্যাঞ্জ কাস্টমাইজ করা যেতে পারে।

সাধারণ প্যারামিটারগুলি অন্তর্ভুক্ত:

যদি উপাদানটি একটি নির্দিষ্ট ফ্ল্যাঞ্জ মাত্রিক স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ হওয়ার প্রয়োজন হয়, তবে প্রযোজ্য স্ট্যান্ডার্ডটি ক্রয় অর্ডারে আলাদাভাবে নির্দিষ্ট করা উচিত।

উৎপাদন প্রক্রিয়া

১. কাঁচামাল

প্রয়োজনীয় ASME SA182 স্পেসিফিকেশন অনুসারে প্রত্যয়িত F316 স্টেইনলেস স্টিল ফোর্জিং স্টক নির্বাচন করা হয়।

২. ফোর্জিং

কাঁচামাল গরম করে প্রয়োজনীয় প্রাথমিক রিং বা ফ্ল্যাঞ্জ আকারে ফোর্জ করা হয়।

৩. তাপ চিকিত্সা

প্রযোজ্য উপাদান স্পেসিফিকেশন অনুসারে সলিউশন হিট ট্রিটমেন্ট করা হয়।

৪. রুক্ষ মেশিনিং

ফোর্জড উপাদানটি প্রধান বাইরের এবং ভিতরের মাত্রা স্থাপন করার জন্য রুক্ষ মেশিনে তৈরি করা হয়।

৫. সিএনসি মেশিনিং

নির্ভুল মেশিনিং এর জন্য করা হয়:

• বাইরের ব্যাস
• ভিতরের ব্যাস
• সাইট গ্লাস ওপেনিং
• ফ্ল্যাঞ্জ ফেস
• বোল্ট হোল
• থ্রেডেড হোল
• সিলিং খাঁজ
• কাউন্টারবোর

৬. সারফেস ফিনিশিং

মেশিনে তৈরি উপাদানটি নির্দিষ্ট সারফেস কন্ডিশন সহ সরবরাহ করা যেতে পারে।

৭. চূড়ান্ত পরিদর্শন

চালানের আগে চূড়ান্ত মাত্রা, গর্তের অবস্থান, উপাদানের সনাক্তকরণ এবং সারফেস কন্ডিশন পরিদর্শন করা হয়।

মেশিনিং ক্ষমতা

F316 সাইট গ্লাস ফ্রেম ফ্ল্যাঞ্জ গ্রাহকের অঙ্কন অনুসারে সিএনসি মেশিনে তৈরি করা যেতে পারে।

মেশিনিং অন্তর্ভুক্ত হতে পারে:

• টার্নিং
• ফেস মেশিনিং
• বোরিং
• ড্রিলিং
• ট্যাপিং
• খাঁজ মেশিনিং
• কাউন্টারবোরিং
• চ্যামফারিং
• নির্ভুল ফিনিশিং

মেশিনিং টলারেন্স গ্রাহকের অঙ্কন এবং প্রযোজ্য মাত্রিক প্রয়োজনীয়তা অনুসারে নিয়ন্ত্রিত হয়।

গুণমান নিয়ন্ত্রণ

উপাদান পরিদর্শন

• হিট নম্বর যাচাইকরণ
• রাসায়নিক কম্পোজিশন
• PMI
• উপাদান সনাক্তকরণ
• উপাদান সার্টিফিকেট পর্যালোচনা

যান্ত্রিক পরিদর্শন

যেখানে প্রয়োজন:

• টান পরীক্ষা
• ফলন শক্তি
• দীর্ঘীকরণ
• কঠিনতা

মাত্রিক পরিদর্শন

পরিদর্শন অন্তর্ভুক্ত হতে পারে:

• বাইরের ব্যাস
• ভিতরের ব্যাস
• পুরুত্ব
• বোল্ট-হোল ব্যাস
• বোল্ট-হোল ব্যবধান
• বোল্ট সার্কেল ব্যাস
• থ্রেড মাত্রা
• সিলিং ফেস মাত্রা
• খাঁজ মাত্রা
• কনসেন্ট্রিসিটি
• ফ্ল্যাটনেস

সারফেস পরিদর্শন

সমাপ্ত ফ্ল্যাঞ্জটি নিম্নলিখিতগুলির জন্য দৃশ্যত পরিদর্শন করা যেতে পারে:

• ফাটল
• সারফেস ত্রুটি
• মেশিনিং ক্ষতি
• বার
• ক্ষয়
• অনুপযুক্ত ফিনিশিং

প্রকল্পের প্রয়োজনীয়তা অনুসারে অতিরিক্ত NDT করা যেতে পারে।

পরিদর্শন নথি

গ্রাহকের প্রয়োজনীয়তা অনুসারে নিম্নলিখিত ডকুমেন্টেশন সরবরাহ করা যেতে পারে:

• উপাদান পরীক্ষা সার্টিফিকেট
• EN 10204 3.1 সার্টিফিকেট
• EN 10204 3.2 সার্টিফিকেট
• রাসায়নিক বিশ্লেষণ প্রতিবেদন
• যান্ত্রিক পরীক্ষা প্রতিবেদন
• PMI প্রতিবেদন
• মাত্রিক পরিদর্শন প্রতিবেদন
• তাপ চিকিত্সা রেকর্ড
• NDT প্রতিবেদন
• সম্মতির সার্টিফিকেট
• তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন

প্রয়োগ

শিল্প প্রক্রিয়া সরঞ্জাম

F316 সাইট গ্লাস ফ্রেম ফ্ল্যাঞ্জ প্রক্রিয়া সরঞ্জামগুলিতে ইনস্টল করা যেতে পারে যেখানে অভ্যন্তরীণ প্রক্রিয়ার ভিজ্যুয়াল পর্যবেক্ষণ প্রয়োজন।

চাপ পাত্র

চাপ সরঞ্জামের জন্য একটি কাস্টমাইজড ভিউয়িং পোর্ট বা সাইট গ্লাস অ্যাসেম্বলির অংশ হিসাবে উপাদানটি তৈরি করা যেতে পারে।

প্রক্রিয়া পাইপিং

প্রক্রিয়া প্রবাহের ভিজ্যুয়াল পর্যবেক্ষণের জন্য নির্বাচিত পাইপিং সিস্টেমে সাইট গ্লাস ফ্ল্যাঞ্জ অ্যাসেম্বলি ব্যবহার করা যেতে পারে।

রাসায়নিক প্রক্রিয়াকরণ সরঞ্জাম

F316 স্টেইনলেস স্টিল সাধারণত প্রক্রিয়া সরঞ্জামগুলির জন্য নির্দিষ্ট করা হয় যেখানে মলিবডেনামযুক্ত একটি অস্টেনিটিক স্টেইনলেস স্টিল প্রয়োজন।

হিট এক্সচেঞ্জার এবং কনডেনসার

ভিজ্যুয়াল ইন্সপেকশন পোর্ট প্রয়োজন এমন কাস্টমাইজড হিট এক্সচেঞ্জার বা কনডেনসার অ্যাসেম্বলিতে উপাদানটি অন্তর্ভুক্ত করা যেতে পারে।

ট্যাঙ্ক এবং পাত্র

অ্যাপ্লিকেশনগুলিতে স্টোরেজ ট্যাঙ্ক, প্রক্রিয়া ট্যাঙ্ক এবং ভিউয়িং উইন্ডো সহ লাগানো পাত্র অন্তর্ভুক্ত থাকতে পারে।

সামুদ্রিক এবং শিল্প সরঞ্জাম

প্রযোজ্য পরিষেবা শর্তাবলী এবং নকশার প্রয়োজনীয়তা অনুসারে সামুদ্রিক এবং শিল্প সরঞ্জামের জন্য F316 সাইট গ্লাস ফ্রেম ফ্ল্যাঞ্জ তৈরি করা যেতে পারে।
