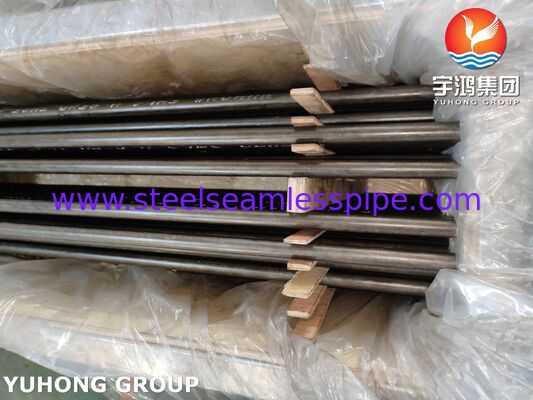

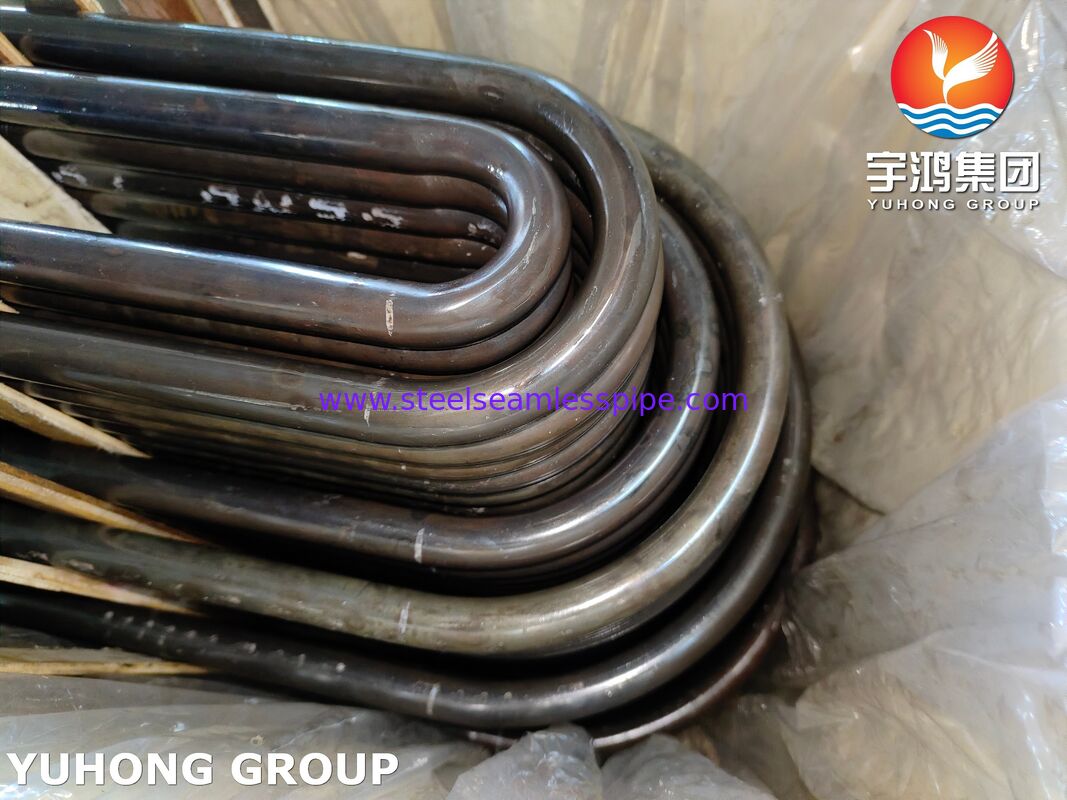

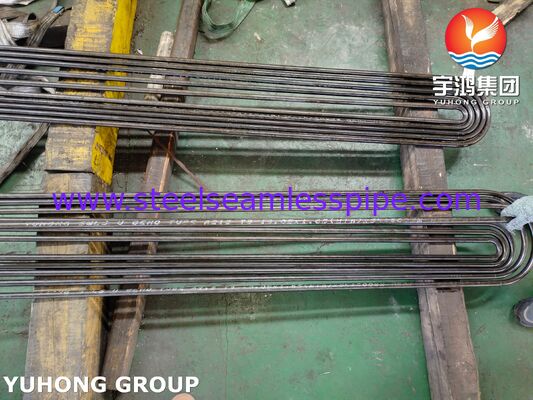

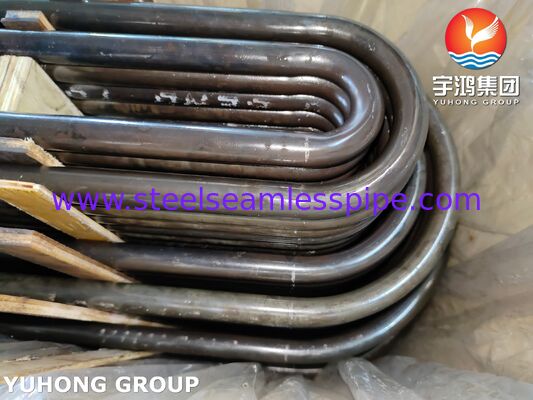

উচ্চ-তাপমাত্রার হিট এক্সচেঞ্জার পরিষেবার জন্য ASME SA213 T9 সিমলেস ইউ-টিউব
কোম্পানি ও পণ্যের অবস্থান
ইউহং গ্রুপ কোং, লিমিটেড হিট এক্সচেঞ্জার টিউব সমাধানে বিশেষজ্ঞ, বিশেষ করে উচ্চ-তাপমাত্রার শেল-এন্ড-টিউব হিট এক্সচেঞ্জার পরিষেবার জন্য ইউ-বেন্ড টিউব তৈরি এবং তাপ চিকিত্সার ক্ষেত্রে। সমস্ত পণ্য ASME সেকশন II এবং ASTM স্পেসিফিকেশনগুলির সাথে সম্পূর্ণ সম্মতিতে তৈরি এবং নথিভুক্ত করা হয়।
রাসায়নিক গঠন (ASME SA-213 / ASTM A213 টেবিল 1)
| উপাদান |
গঠন (%) |
প্রয়োজনীয়তা |
| কার্বন (C) |
≤ 0.15 |
সর্বোচ্চ |
| ম্যাঙ্গানিজ (Mn) |
0.30 - 0.60 |
পরিসীমা |
| ফসফরাস (P) |
≤ 0.025 |
সর্বোচ্চ |
| সালফার (S) |
≤ 0.025 |
সর্বোচ্চ |
| সিলিকন (Si) |
0.25 - 1.00 |
পরিসীমা |
| ক্রোমিয়াম (Cr) |
8.00 - 10.00 |
পরিসীমা |
| মলিবডেনাম (Mo) |
0.90 - 1.10 |
পরিসীমা |
রেফারেন্স: ASME SA-213/SA-213M টেবিল 1 (নিম্ন সংকর ইস্পাত - গ্রেড T9, UNS K90941)
9% ক্রোমিয়াম উপাদান একটি প্রতিরক্ষামূলক ক্রোমিয়াম অক্সাইড স্তর গঠনের মাধ্যমে অক্সিডেশন প্রতিরোধ ক্ষমতা প্রদান করে; 1% মলিবডেনাম উচ্চ তাপমাত্রায় ক্রিপ শক্তি বৃদ্ধি করে।
যান্ত্রিক বৈশিষ্ট্য ও তাপ চিকিত্সা
টান এবং কাঠিন্য প্রয়োজনীয়তা (ASME SA-213 টেবিল 4)
| বৈশিষ্ট্য |
প্রয়োজনীয়তা |
| টান শক্তি, ন্যূনতম |
415 MPa (60 ksi) |
| ফলন শক্তি, ন্যূনতম |
205 MPa (30 ksi) |
| দীর্ঘীকরণ (2 ইঞ্চি বা 50 মিমি-এ), ন্যূনতম |
30% |
| কাঠিন্য, সর্বোচ্চ |
179 HBW / 190 HV |
| রকওয়েল, সর্বোচ্চ |
89 HRB |
রেফারেন্স: ASME SA-213/SA-213M টেবিল 4
তাপ চিকিত্সা (ASME SA-213 টেবিল 3)
| গ্রেড |
UNS নম্বর |
তাপ চিকিত্সার ধরণ |
টেম্পারিং তাপমাত্রা |
| T9 |
K90941 |
সম্পূর্ণ বা আইসোথার্মাল অ্যানিলিং; অথবা স্বাভাবিককরণ এবং টেম্পারিং |
1250°F [675°C] ন্যূনতম |
রেফারেন্স: ASME SA-213/SA-213M টেবিল 3
তাপ চিকিত্সা আলাদাভাবে এবং গরম গঠনের জন্য উত্তপ্ত করার অতিরিক্তভাবে করা হবে। T9 সহ ফেরিটিক সংকর ইস্পাতের জন্য, টেবিল 3 এর প্রয়োজনীয়তা অনুসারে টিউবগুলি তাপ চিকিত্সার জন্য পুনরায় গরম করা হবে।
উৎপাদন ও পরীক্ষা সংক্রান্ত প্রয়োজনীয়তা
উৎপাদন প্রক্রিয়া
টিউবগুলি সিমলেস প্রক্রিয়া দ্বারা তৈরি করা হবে এবং নির্দিষ্ট করা অনুযায়ী হট ফিনিশড বা কোল্ড ফিনিশড হবে।
ASME SA-213 অনুযায়ী প্রয়োজনীয় পরীক্ষা
প্রতিটি লট নিম্নলিখিত পরিদর্শন সাপেক্ষে হবে:
| পরীক্ষা |
ফ্রিকোয়েন্সি |
| টান পরীক্ষা |
প্রতি লটে একটি টিউব থেকে একটি নমুনা (≤50 টিউব); প্রতি লটে দুটি টিউব (>50 টিউব) |
| কাঠিন্য পরীক্ষা (ব্রিনেল/ভিকার্স/রকওয়েল) |
প্রতি লটে দুটি টিউব |
| ফ্ল্যাটেনিং পরীক্ষা |
প্রতি লটে একটি ফিনিশড টিউবের প্রতিটি প্রান্ত |
| ফ্লেয়ারিং পরীক্ষা |
প্রতি লটে একটি ফিনিশড টিউবের প্রতিটি প্রান্ত (ফ্ল্যাটেনিং পরীক্ষা থেকে ভিন্ন টিউব) |
| হাইড্রোলিক বা নন-ডেস্ট্রাকটিভ ইলেকট্রিক পরীক্ষা |
প্রতিটি টিউব |
রেফারেন্স: ASME SA-213/SA-213M সেকশন 9 এবং 10
বিশেষ বিবেচনা: এই স্পেসিফিকেশনের আওতাভুক্ত কিছু ফেরিটিক ইস্পাত তাদের সংকটপূর্ণ তাপমাত্রার উপরে থেকে দ্রুত ঠান্ডা হলে শক্ত হয়ে যায়। 4% এবং তার বেশি ক্রোমিয়ামযুক্ত ক্রোমিয়াম-ধারণকারী ইস্পাত—8-10% Cr সহ T9 সহ—উচ্চ তাপমাত্রা থেকে বাতাসে ঠান্ডা হলে এয়ার হার্ডেন হতে পারে। সংকটপূর্ণ তাপমাত্রার উপরে গরম করার সাথে জড়িত ক্রিয়াকলাপ (ওয়েল্ডিং, ফ্ল্যাঞ্জিং, হট বেন্ডিং) উপযুক্ত তাপ চিকিত্সা দ্বারা অনুসরণ করা উচিত।
সহায়ক ফ্যাব্রিকেশন ক্ষমতা
ইউহং গ্রুপ হিট এক্সচেঞ্জার ফ্যাব্রিকেশনের জন্য সমন্বিত সরবরাহ প্রদান করে:
| উপাদান |
উপাদানের সামঞ্জস্যতা |
| ইউ-বেন্ড টিউব |
ASTM A213 T9 (এবং অন্যান্য T-গ্রেড) |
| সোজা টিউব |
ASTM A213 / A269 / A249 |
| টিউবশীট |
SA-516 Gr.70, SA-266, ক্ল্যাড উপকরণ |
| ব্যাফেল |
কার্বন ইস্পাত, স্টেইনলেস ইস্পাত |
| শেল ও চ্যানেল |
SA-516 Gr.70, SA-240 |
ন্যূনতম ইউ-বেন্ড ব্যাসার্ধ: 1.5 * OD (স্ট্যান্ডার্ড), চুক্তির ভিত্তিতে আরও ছোট ব্যাসার্ধ উপলব্ধ।
প্রয়োগের পরিসীমা
ASME SA-213 T9 সিমলেস টিউবগুলি উচ্চ-তাপমাত্রা, উচ্চ-চাপের পরিষেবার জন্য নির্দিষ্ট করা হয়েছে, যার মধ্যে রয়েছে:
- সুপারহিটার এবং রিহিটার পাওয়ার প্ল্যান্ট বয়লারগুলিতে
- শেল-এন্ড-টিউব হিট এক্সচেঞ্জার রিফাইনারি এবং পেট্রোকেমিক্যাল প্ল্যান্টগুলিতে
- হিট এক্সচেঞ্জার টিউব বান্ডিল উচ্চ-তাপমাত্রার প্রক্রিয়া পরিষেবার জন্য
- এয়ার-কুলড হিট এক্সচেঞ্জার টিউব সেকশন
- ফায়ার্ড হিটার কনভেকশন সেকশন এবং ক্র্যাকিং ফার্নেস টিউব
অপারেটিং এনভেলপ: প্রায় পর্যন্ত তাপমাত্রায় অবিচ্ছিন্ন পরিষেবা 600-650°C (1110-1200°F) অক্সিডেশন প্রতিরোধ ক্ষমতা এবং ক্রিপ শক্তি বজায় রেখে।
প্রযুক্তিগত হাইলাইট ও কাস্টমাইজেশন
অক্সিডেশন প্রতিরোধ ক্ষমতা: 8-10% ক্রোমিয়াম উপাদান একটি স্থিতিশীল প্রতিরক্ষামূলক অক্সাইড স্কেল তৈরি করে, যা নিম্ন-সংকর গ্রেডের তুলনায় উচ্চ-তাপমাত্রার অক্সিডাইজিং এবং স্টিম পরিবেশে স্কেলিংয়ের বিরুদ্ধে উন্নত প্রতিরোধ ক্ষমতা প্রদান করে।
ক্রিপ শক্তি: 0.90-1.10% মলিবডেনাম সংযোজন উন্নত উচ্চ-তাপমাত্রার শক্তি এবং ক্রিপ প্রতিরোধ ক্ষমতা প্রদান করে যা সুপারহিটার এবং রিহিটার অ্যাপ্লিকেশনগুলিতে দীর্ঘমেয়াদী পরিষেবার জন্য অপরিহার্য।
কাস্টমাইজেশন উপলব্ধ:
- বাইরের ব্যাস: 6.35 মিমি থেকে 219.1 মিমি (বা নির্দিষ্ট করা অনুযায়ী)
- প্রাচীরের পুরুত্ব: 0.8 মিমি থেকে 15 মিমি (অর্ডার অনুযায়ী ন্যূনতম বা গড় প্রাচীর)
- দৈর্ঘ্য: নির্দিষ্ট বা এলোমেলো দৈর্ঘ্য 12 মিটার+ পর্যন্ত
- ইউ-বেন্ড ব্যাসার্ধ: স্ট্যান্ডার্ড 1.5*OD; কাস্টম ব্যাসার্ধ উপলব্ধ
- পৃষ্ঠের ফিনিশ: রোলড, পিকলড, বা ব্রাইট অ্যানিলড
- প্রান্তের প্রস্তুতি: প্লেইন, বেভেলড, বা থ্রেডেড
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী - T9 ইউ-টিউব নির্বাচনের জন্য প্রযুক্তিগত বিবেচনা
প্রশ্ন: সুপারহিটার পরিষেবার জন্য T22 বা T11 এর পরিবর্তে T9 কেন বেছে নেওয়া উচিত?
T9 উচ্চ তাপমাত্রায় উচ্চতর অক্সিডেশন প্রতিরোধ ক্ষমতা এবং ক্রিপ শক্তি সরবরাহ করে এর 9% ক্রোমিয়াম এবং 1% মলিবডেনাম উপাদানের কারণে, যা এটিকে উচ্চতর সুপারহিটার এবং রিহিটার বিভাগের জন্য উপযুক্ত করে তোলে যেখানে নিম্ন-সংকর গ্রেডগুলি দ্রুত স্কেলিংয়ের সম্মুখীন হতে পারে।
প্রশ্ন: ASME SA-213 T9 টিউবগুলির জন্য কী তাপ চিকিত্সা প্রয়োজন?
T9 টিউবগুলি স্বাভাবিককরণ এবং টেম্পারিং, বা সম্পূর্ণ বা আইসোথার্মাল অ্যানিলিং করা হবে, যার ন্যূনতম টেম্পারিং তাপমাত্রা 1250°F [675°C]। তাপ চিকিত্সা অবশ্যই গরম গঠনের থেকে আলাদাভাবে করা হবে।
প্রশ্ন: T9 ইউ-টিউবগুলির জন্য কোন পরীক্ষা বাধ্যতামূলক?
প্রতিটি টিউবের জন্য হাইড্রোলিক বা নন-ডেস্ট্রাকটিভ ইলেকট্রিক পরীক্ষা প্রয়োজন। প্রতি লটে, নির্দিষ্ট টিউব থেকে টান, কাঠিন্য, ফ্ল্যাটেনিং এবং ফ্লেয়ারিং পরীক্ষা প্রয়োজন।
