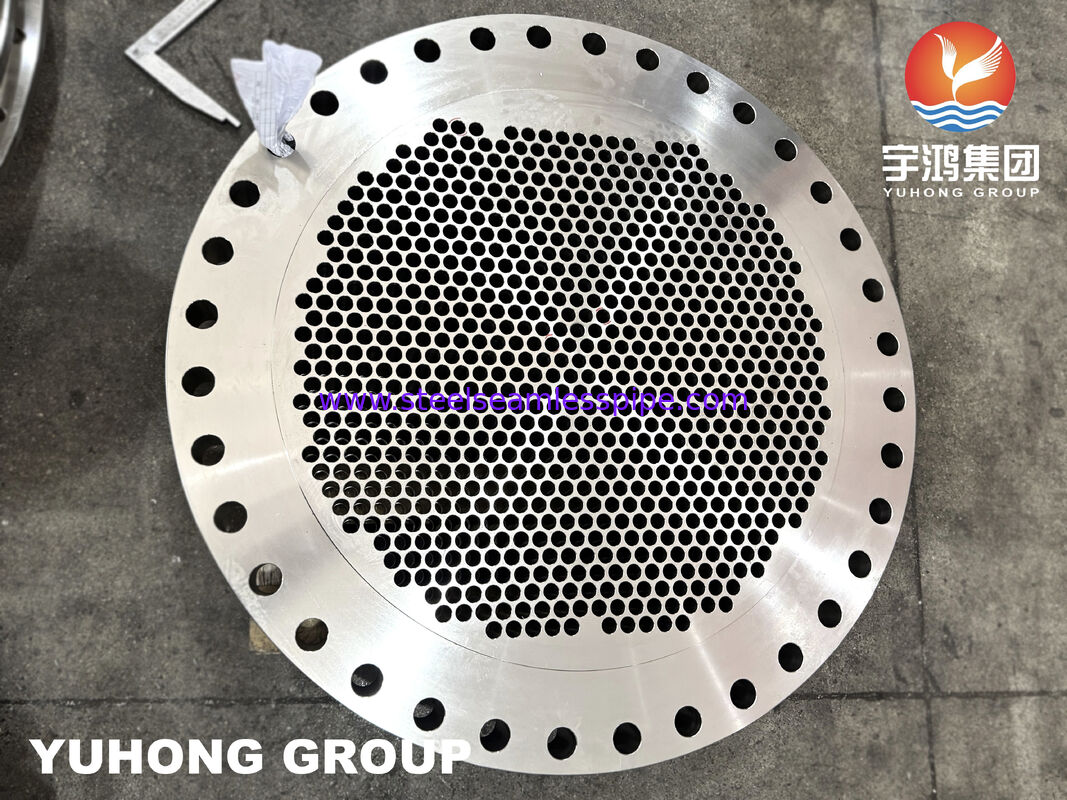

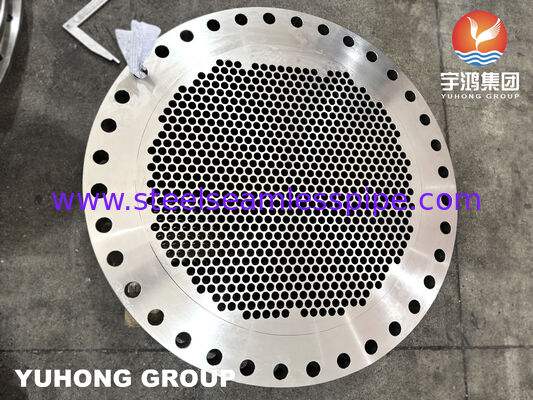

ASTM A182 F316L স্টেইনলেস স্টীল কাঠামোগত টিউব শীট তাপ এক্সচেঞ্জারগুলির জন্য সুনির্দিষ্ট মেশিনযুক্ত টিউব গর্ত সহ

ASTM A182 F316L স্টেইনলেস স্টিল ফোর্জড টিউবশীট

পণ্যের পরিচিতি

চাপ-বহনকারী তাপ স্থানান্তর সরঞ্জামের জন্য ফোর্জড F316L টিউব শীট

ASTM A182 F316L টিউবশীট হল একটি ফোর্জড স্টেইনলেস স্টিলের উপাদান যা হিট এক্সচেঞ্জার টিউবগুলিকে সুরক্ষিত করতে এবং শেল-এন্ড-টিউব সরঞ্জামের মধ্যে প্রক্রিয়া-পাশের তরলগুলিকে পৃথক বা নিয়ন্ত্রণ করতে ব্যবহৃত হয়।

তৈরি করা হয়েছে 316L অস্টেনিটিক স্টেইনলেস স্টিল থেকে, টিউবশীট ক্ষয় প্রতিরোধ ক্ষমতাকে ভাল ওয়েল্ডেবিলিটির সাথে একত্রিত করে এবং আর্দ্রতা, ক্লোরাইড এবং বিভিন্ন প্রক্রিয়া তরলের সংস্পর্শে আসা সরঞ্জামের জন্য উপযুক্ত।

টিউবশীট নির্ভুলভাবে মেশানো টিউব ছিদ্র, শেল-পাশের সিলিং পৃষ্ঠ, পাস-পার্টিশন গ্রুভ এবং বোল্ট ছিদ্র হিট এক্সচেঞ্জার অঙ্কন অনুযায়ী সরবরাহ করা যেতে পারে। টিউব ছিদ্রের ব্যাস, পিচ, বিন্যাস এবং ড্রিলিং সহনশীলতা প্রয়োজনীয় টিউব-টু-টিউবশীট সংযোগ পদ্ধতির সাথে সামঞ্জস্য রেখে নিয়ন্ত্রণ করা যেতে পারে।

সরঞ্জামের নকশার উপর নির্ভর করে, টিউব ছিদ্রগুলি রোলার এক্সপ্যানশন, সিল ওয়েল্ডিং, স্ট্রেংথ ওয়েল্ডিং বা এক্সপ্যান্ডেড-এন্ড-ওয়েল্ডেড টিউব জয়েন্টগুলির জন্য প্রস্তুত করা যেতে পারে।

প্রযুক্তিগত স্পেসিফিকেশন

সাধারণ মাত্রা

পণ্যের বৈশিষ্ট্য

• নির্ভুল টিউব ছিদ্র মেশিনিং

টিউব ছিদ্রগুলি নির্দিষ্ট ব্যাস, পিচ, অবস্থানগত সহনশীলতা এবং টিউব-শীট বিন্যাস অনুসারে সিএনসি মেশিনে তৈরি করা হয়।

• একাধিক টিউব জয়েন্ট কনফিগারেশন

টিউব শীট যান্ত্রিক সম্প্রসারণ, সিল ওয়েল্ডিং, স্ট্রেংথ ওয়েল্ডিং বা সম্মিলিত সম্প্রসারণ এবং ওয়েল্ডিংয়ের জন্য প্রস্তুত করা যেতে পারে।

• ক্ষয়-প্রতিরোধী F316L নির্মাণ

F316L স্টেইনলেস স্টিল প্রচলিত 304L স্টেইনলেস স্টিলের তুলনায় স্থানীয় ক্ষয়ের বিরুদ্ধে উন্নত প্রতিরোধের জন্য মলিবডেনাম-যুক্ত অস্টেনিটিক মেটালার্জি সরবরাহ করে।

• কাস্টমাইজড পাস পার্টিশন

প্রয়োজনীয় ফ্লুইড-ফ্লো বিন্যাস অনুসারে পাস-পার্টিশন গ্রুভ এবং গ্যাসকেট বসার জায়গাগুলি মেশিনে তৈরি করা যেতে পারে।

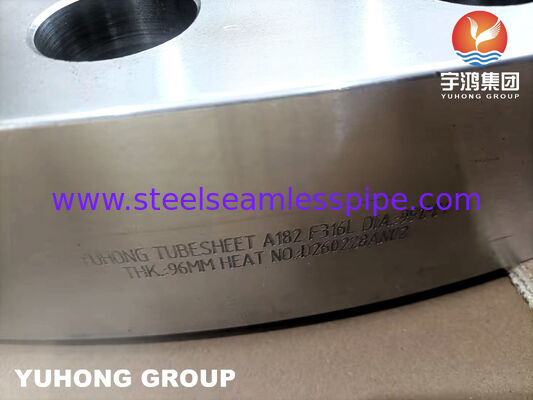

• ট্রেসেবল ফোর্জড উপাদান

চাপ সরঞ্জামের প্রকল্পগুলির জন্য হিট নম্বর ট্রেসেবিলিটি, পিএমআই এবং উপাদান সার্টিফিকেশন সরবরাহ করা যেতে পারে।

সাধারণ অ্যাপ্লিকেশন

• শেল এবং টিউব হিট এক্সচেঞ্জার

• ফিক্সড টিউবশীট হিট এক্সচেঞ্জার

• ফ্লোটিং হেড হিট এক্সচেঞ্জার

• প্রসেস কুলার

• কনডেনসার

• রিবয়লার

• ফিডওয়াটার হিটার

• রাসায়নিক প্রক্রিয়া সরঞ্জাম

• ফার্মাসিউটিক্যাল প্রক্রিয়া সরঞ্জাম

• ডিস্যালিনেশন সরঞ্জাম

সাধারণ টিউব-টু-টিউবশীট জয়েন্ট

• যান্ত্রিক সম্প্রসারণ

টিউব প্রান্তগুলি যান্ত্রিক যোগাযোগ এবং সিলিং তৈরি করতে টিউব ছিদ্রের বিরুদ্ধে প্রসারিত হয়।

• সিল ওয়েল্ডিং

অতিরিক্ত লিকেজ সুরক্ষা প্রয়োজন হলে টিউব-টু-টিউবশীট ইন্টারফেসে একটি ওয়েল্ড প্রয়োগ করা হয়।

• স্ট্রেংথ ওয়েল্ডিং

একটি কাঠামোগত টিউব জয়েন্ট তৈরি করতে টিউবটি টিউবশীটের সাথে ওয়েল্ড করা হয়।

• সম্প্রসারণ + সিল ওয়েল্ডিং

যান্ত্রিক ধারণ এবং উন্নত সিলিং উভয়ই প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য যান্ত্রিক সম্প্রসারণকে সিল ওয়েল্ডিংয়ের সাথে একত্রিত করা হয়।

সমতুল্য উপাদান গ্রেড

পরিদর্শন ও ডকুমেন্টেশন

• পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন (পিএমআই)

• আল্ট্রাসনিক টেস্টিং (ইউটি)

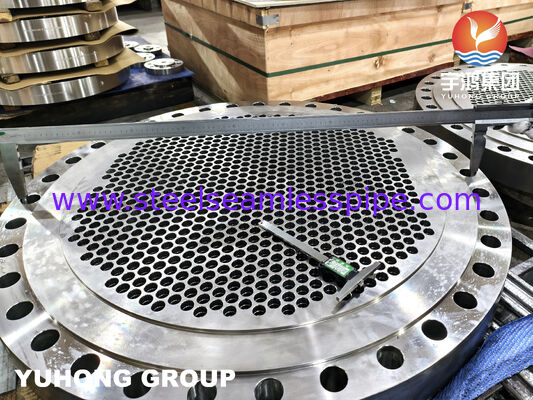

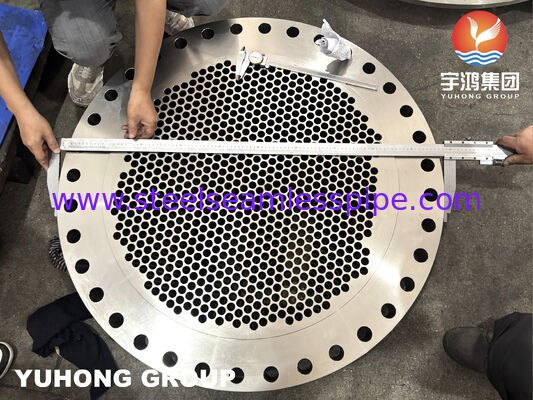

• ডাইমেনশনাল ইন্সপেকশন

• টিউব ছিদ্র ব্যাস পরিদর্শন

• টিউব ছিদ্র অবস্থান পরিদর্শন

• ফ্ল্যাটনেস পরিদর্শন

• হার্ডনেস টেস্টিং

• ভিজ্যুয়াল ইন্সপেকশন

• EN 10204 3.1 MTC

• EN 10204 3.2 পরিদর্শন

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

• একটি F316L টিউবশীট কি জন্য ব্যবহৃত হয়?

এটি প্রধানত শেল-এন্ড-টিউব হিট এক্সচেঞ্জার, কনডেনসার, রিবয়লার এবং অন্যান্য টিউবুলার প্রক্রিয়া সরঞ্জামগুলিতে ব্যবহৃত হয়।

• টিউব ছিদ্র প্যাটার্ন কি কাস্টমাইজ করা যায়?

হ্যাঁ। টিউব ব্যাস, পিচ, ছিদ্রের পরিমাণ, বিন্যাস এবং পাস পার্টিশন সরঞ্জাম অঙ্কন অনুসারে তৈরি করা যেতে পারে।

• কি কি টিউব সংযোগ পদ্ধতি উপলব্ধ?

যান্ত্রিক সম্প্রসারণ, সিল ওয়েল্ডিং, স্ট্রেংথ ওয়েল্ডিং এবং সম্মিলিত সম্প্রসারণ-এবং-ওয়েল্ডিং কনফিগারেশন প্রস্তুত করা যেতে পারে।

• F316L টিউবশীটগুলি পরিদর্শন ডকুমেন্টেশন সহ সরবরাহ করা যেতে পারে?

হ্যাঁ। পিএমআই, ডাইমেনশনাল ইন্সপেকশন, ইউটি এবং EN 10204 3.1/3.2 ডকুমেন্টেশন প্রকল্প প্রয়োজনীয়তা অনুসারে সরবরাহ করা যেতে পারে।

① ফিক্সড টিউবশীট বনাম ফ্লোটিং হেড টিউবশীট

• ফিক্সড টিউবশীট হিট এক্সচেঞ্জার

• ফ্লোটিং হেড হিট এক্সচেঞ্জার

• টিউব শীট ডিজাইন

• তাপীয় সম্প্রসারণ ক্ষতিপূরণ

② টিউব ছিদ্র প্যাটার্ন

• ত্রিভুজাকার পিচ

• ঘোরানো ত্রিভুজাকার পিচ

• বর্গাকার পিচ

• ঘোরানো বর্গাকার পিচ

③ টিউব-টু-টিউবশীট জয়েন্ট

টিউব সম্প্রসারণ / টিউব রোলিং / সিল ওয়েল্ডিং / স্ট্রেংথ ওয়েল্ডিং / টিউব ছিদ্র গ্রুভস / টিউব জয়েন্ট লিকেজ
