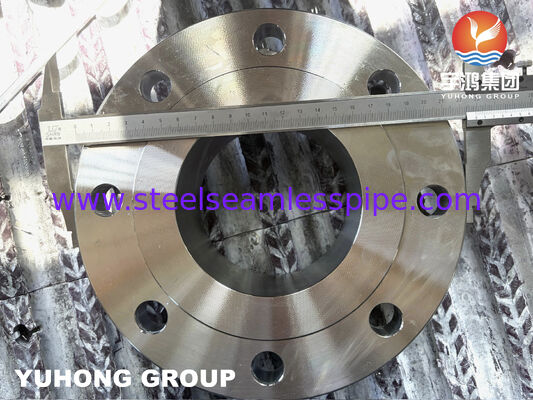

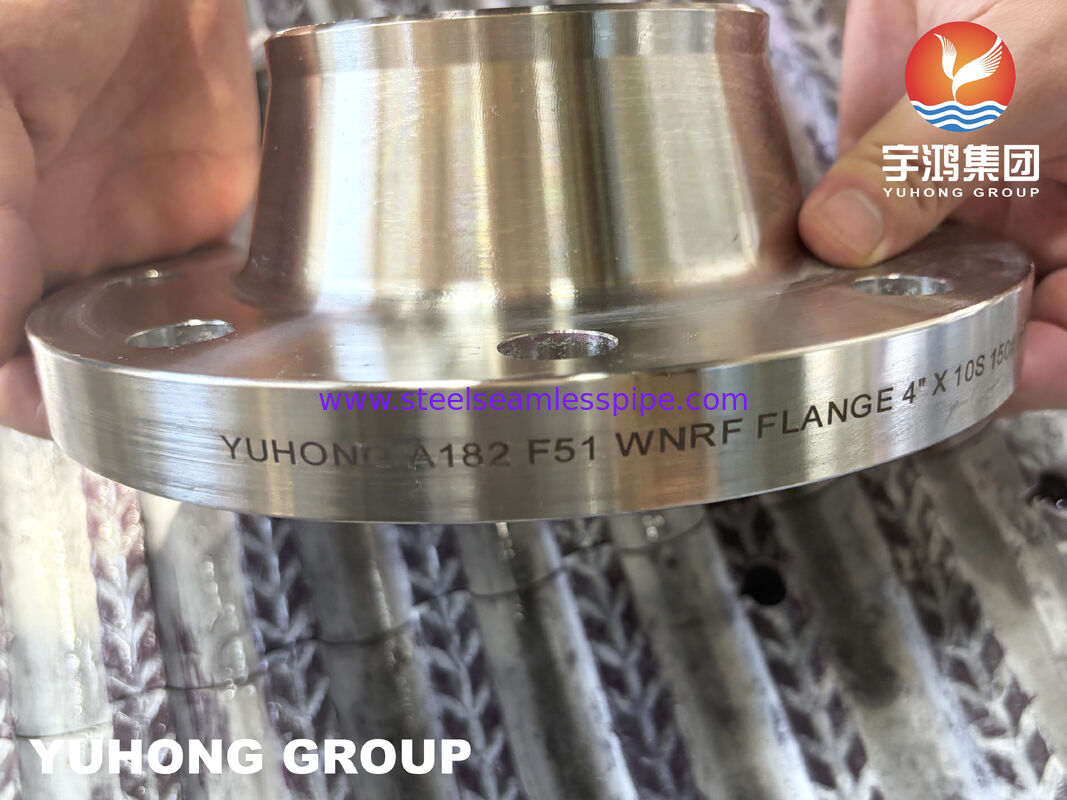

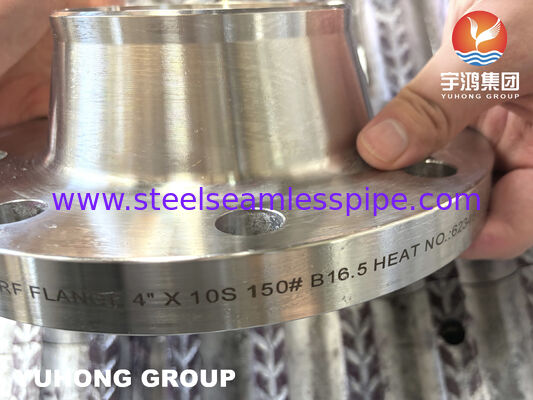

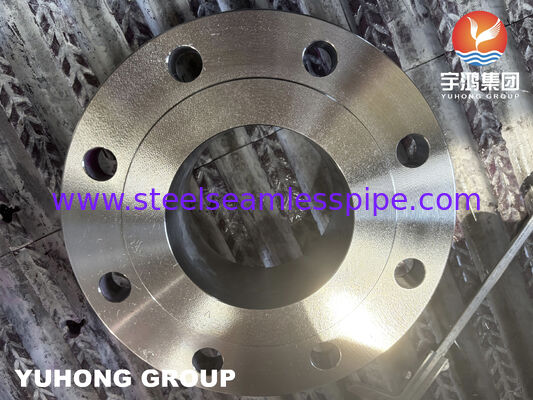

S31803 ডুপ্লেক্স স্টেইনলেস স্টীল WNRF ফ্ল্যাঞ্জ
পণ্যের সংক্ষিপ্ত বিবরণ
উচ্চ সততা পাইপিং সিস্টেমের জন্য ডুপ্লেক্স স্টেইনলেস স্টীল ফ্ল্যাঞ্জ
S31803 Welding Neck Raised Face (WNRF) ফ্ল্যাঞ্জগুলি প্রায় ভারসাম্যপূর্ণ ferritic-austenitic মাইক্রোস্ট্রাকচারকে একত্রিত করে ডুপ্লেক্স স্টেইনলেস স্টিল থেকে তৈরি করা হয়।প্রচলিত অস্টেনাইটিক স্টেইনলেস স্টীলগুলির সাথে তুলনা করে, UNS S31803 ক্লোরাইড-প্ররোচিত পিটিং, ফাটল ক্ষয় এবং চাপ ক্ষয় ক্রেকিংয়ের সাথে উন্নত প্রতিরোধের সাথে উচ্চতর ফলন শক্তি সরবরাহ করে।
ওয়েল্ডিং নেকের নকশা ফ্ল্যাঞ্জ হাব এবং পাইপের মধ্যে ধীরে ধীরে চাপ বিতরণ সরবরাহ করে, এটিকে চক্রীয় চাপ এবং উচ্চতর যান্ত্রিক লোডের জন্য উপযুক্ত করে তোলে।রাইজড ফেস (আরএফ) সিলিং পৃষ্ঠগুলি একটি বিস্তৃত শিল্প পাইপিং সিস্টেমে নির্ভরযোগ্য গ্যাসকেট সংকোচন এবং ফুটো-নিরাপদ ফ্ল্যাঞ্জ জয়েন্টগুলি অর্জনের জন্য যথার্থভাবে মেশিনযুক্ত.
এএসএমই বি১৬ অনুযায়ী পাওয়া যায়।5, EN 1092-1 এবং প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা, ফ্ল্যাঞ্জগুলি সম্পূর্ণ উপাদান ট্রেসেবিলিটি এবং পরিদর্শন ডকুমেন্টেশন সহ সরবরাহ করা যেতে পারে।
টেকনিক্যাল স্পেসিফিকেশন
|
পয়েন্ট
|
স্পেসিফিকেশন
|
|
পণ্যের নাম
|
S31803 ডুপ্লেক্স স্টেইনলেস স্টীল WNRF ফ্ল্যাঞ্জ
|
|
উপাদান গ্রেড
|
UNS S31803 / ASTM A182 F51
|
|
স্ট্যান্ডার্ড
|
এএসএমই বি১৬।5, EN 1092-1, MSS SP-44
|
|
ফ্ল্যাঞ্জের ধরন
|
ওয়েল্ডিং নেক লিফটেড ফেস (WNRF)
|
|
চাপের রেটিং
|
ক্লাস 150 ₹2500 / PN10 ₹PN100
|
|
মুখোমুখি
|
আরএফ (উত্তোলিত মুখ), এফএফ, আরটিজে উপলব্ধ
|
|
উত্পাদন প্রক্রিয়া
|
ওপেন ডাই ফোর্জিং + সিএনসি মেশিনিং
|
|
তাপ চিকিত্সা
|
সলিউশন অ্যানিলড
|
|
এনপিএস পরিসীমা
|
১/২ ইঞ্চি ৪৮ ইঞ্চি
|
|
পরিদর্শন
|
পিএমআই, ইউটি, পিটি, কঠোরতা, মাত্রা পরিদর্শন
|
|
সার্টিফিকেশন
|
EN 10204 ৩.১ / ৩।2
|
রাসায়নিক গঠন
|
উপাদান
|
প্রয়োজনীয়তা (%)
|
|
ক্রোমিয়াম
|
21.০২৩।0
|
|
নিকেল
|
4.৫৬।5
|
|
মলিবডেনাম
|
2.৫.৩।5
|
|
নাইট্রোজেন
|
0.08 ০।20
|
|
কার্বন
|
≤০03
|
যান্ত্রিক বৈশিষ্ট্য
|
সম্পত্তি
|
সাধারণ প্রয়োজনীয়তা
|
|
টান শক্তি
|
≥620 এমপিএ
|
|
ফলন শক্তি
|
≥৪৫০ এমপিএ
|
|
লম্বা
|
≥25%
|
|
কঠোরতা
|
≤290 HB
|
পণ্যের বৈশিষ্ট্য
- উন্নত যান্ত্রিক পারফরম্যান্সের জন্য ডুপ্লেক্স মাইক্রোস্ট্রাকচার
ডুয়াল-ফেজ ফেরিটিক-অস্টেনাইটিক কাঠামোটি ভাল দৃness়তা বজায় রেখে 300 সিরিজের প্রচলিত স্টেইনলেস স্টিলের চেয়ে উচ্চতর শক্তি সরবরাহ করে।
- ক্লোরাইড-প্ররোচিত ক্ষয় প্রতিরোধের উচ্চতর
ক্লোরাইডযুক্ত মিডিয়াগুলির জন্য উপযুক্ত যেখানে গর্ত, ফাটল ক্ষয় এবং স্ট্রেস ক্ষয় ক্র্যাকিং ডিজাইন বিবেচনা করা হয়।
- অপ্টিমাইজড ওয়েল্ডিং নেক জ্যামিতি
কোপযুক্ত হাব চাপের ঘনত্বকে হ্রাস করে এবং চক্রীয় লোডের অধীনে ক্লান্তি প্রতিরোধের উন্নতি করে।
- সুনির্দিষ্ট মেশিনযুক্ত উত্থিত মুখ
নিয়ন্ত্রিত মুখোমুখি মাত্রা নির্ভরযোগ্য gasket আসন এবং সীল অখণ্ডতা নিশ্চিত।
- সম্পূর্ণ উপাদান ট্র্যাকযোগ্যতা
প্রকল্পের ডকুমেন্টেশন সমর্থন করার জন্য প্রতিটি ফ্ল্যাঞ্জকে তাপ সংখ্যা ট্র্যাকযোগ্যতা এবং পরিদর্শন রেকর্ড সরবরাহ করা যেতে পারে।
সাধারণ অ্যাপ্লিকেশন
সমতুল্য উপাদান গ্রেড
|
স্ট্যান্ডার্ড
|
গ্রেড
|
|
এএসটিএম
|
A182 F51
|
|
ইউএনএস
|
S31803
|
|
EN
|
1.4462
|
|
ডিআইএন
|
X2CrNiMoN22-5-3
|
|
AFNOR
|
Z3 CrNi 22.05 Az
|
|
জিবি/টি
|
022Cr22Ni5Mo3N
|
পরিদর্শন ও পরীক্ষা
-
ইতিবাচক উপাদান সনাক্তকরণ (পিএমআই)
-
আল্ট্রাসোনিক টেস্টিং (UT)
-
তরল অনুপ্রবেশকারী পরীক্ষা (পিটি)
-
ফেরিট সামগ্রী পরিমাপ
-
কঠোরতা পরীক্ষা
-
মাত্রিক পরিদর্শন
-
EN 10204 3.1 / 3.2 ডকুমেন্টেশন
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1৩১৬এল এর বদলে এস৩১৮০৩ কেন বেছে নিলেন?
S31803 উচ্চতর শক্তি এবং ক্লোরাইড-প্ররোচিত গর্ত, ফাটল ক্ষয় এবং চাপ ক্ষয় cracking উন্নত প্রতিরোধের প্রদান করে, এটি আরো চাহিদাপূর্ণ সেবা পরিবেশের জন্য উপযুক্ত করে তোলে।
2কোন চাপ শ্রেণী পাওয়া যায়?
ক্লাস 150 থেকে ক্লাস 2500 এবং সমতুল্য PN রেট ASME বা EN মান অনুযায়ী সরবরাহ করা যেতে পারে।
3. কাস্টমাইজড ফ্ল্যাঞ্জ মাত্রা উত্পাদিত করা যেতে পারে?
হ্যাঁ, গ্রাহকের অঙ্কনের উপর ভিত্তি করে বিশেষ খনন মডেল, অ-মানক বেধ এবং প্রকল্প-নির্দিষ্ট মাত্রা তৈরি করা যেতে পারে।
4কোন পরিদর্শন নথি পাওয়া যায়?
EN 10204 3.1 বা 3.2 শংসাপত্র, PMI প্রতিবেদন, UT / PT প্রতিবেদন এবং মাত্রিক পরিদর্শন রেকর্ড অনুরোধে উপলব্ধ।
1 PREN তুলনা
|
উপাদান
|
প্রচলিত PREN
|
|
৩১৬ এল
|
২৪ ০২৬
|
|
S31803 (2205)
|
৩৫৩৮
|
|
S32750 (2507)
|
≥40
|
2 S31803 বনাম S32205
|
পয়েন্ট
|
S31803
|
S32205
|
|
রাসায়নিক গঠন
|
এএসটিএম ন্যূনতম প্রয়োজনীয়তা
|
সংকীর্ণ রসায়ন পরিসীমা
|
|
যান্ত্রিক বৈশিষ্ট্য
|
সমমান
|
সমমান
|
|
সাধারণ সরবরাহ
|
বহুল ব্যবহৃত
|
প্রায়শই দ্বৈত শংসাপত্র (S31803/S32205)
|
3 ফ্ল্যাঞ্জের মুখোমুখি প্রকার
|
মুখোমুখি প্রকার
|
সাধারণ প্রয়োগ
|
|
আরএফ
|
সাধারণ প্রক্রিয়া পাইপিং
|
|
এফ.এফ.
|
ফ্ল্যাট ফেস সংযোগ
|
|
RTJ
|
উচ্চ চাপ এবং উচ্চ তাপমাত্রা সেবা
|
টেকনিক্যাল টার্মিনোলজি
-
PREN (পাইটিং রেজিস্ট্যান্স সমতুল্য সংখ্যা)
-
ফেরিট সামগ্রী নিয়ন্ত্রণ
-
সিগমা ফেজ প্রতিরোধ
-
সলিউশন অ্যানিলিং
-
তাপ সংখ্যা ট্র্যাকযোগ্যতা
-
বিট-ওয়েড ট্রানজিশন
-
গ্যাসেট সিট স্ট্রেস
-
স্ট্রেস ক্র্যাকিং (এসসিসি) প্রতিরোধের ক্ষমতা
-
ফাটল ক্ষয় প্রতিরোধের
-
হাইড্রোজেন সালফাইড (এইচ২এস) পরিষেবা
-
NACE MR0175 / ISO 15156 সামঞ্জস্য
