ASTM A335 P9 করাতযুক্ত পাখাযুক্ত টিউব তেল পরিশোধক কনডেন্সারের জন্য

ASTM A335 P9 হল একটি ক্রোমিয়াম-মলিবডেনাম মিশ্র ইস্পাত যা উচ্চ তাপমাত্রা এবং উচ্চ-চাপের অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এটি চমৎকার শক্তি, জারা প্রতিরোধের (corrosion resistance) এবং তাপীয় ও যান্ত্রিক চাপ সহ্য করার ক্ষমতার জন্য পরিচিত। ASTM A335 P9-এর প্রধান বৈশিষ্ট্যগুলির মধ্যে রয়েছে:

• উপাদানের গঠন:

  • ক্রোমিয়াম (Cr): ৮.০-১০.০%
  • মলিবডেনাম (Mo): ০.৯০-১.১০%
  • কার্বন (C), ম্যাঙ্গানিজ (Mn), সিলিকন (Si), ফসফরাস (P), সালফার (S), এবং অন্যান্য উপাদান।

• অ্যাপ্লিকেশন:

  • বিদ্যুৎ কেন্দ্র
  • বয়লার
  • তাপ বিনিময়কারী
  • পেট্রোকেমিক্যাল এবং রাসায়নিক শিল্প

• সুবিধা:

  • উচ্চ তাপমাত্রায় জারণ এবং স্কেলিং-এর বিরুদ্ধে উচ্চ প্রতিরোধ ক্ষমতা।
  • চমৎকার শক্তি এবং ক্রিপ প্রতিরোধ ক্ষমতা।
  • শ্রেষ্ঠ ঢালাইযোগ্যতা এবং মেশিনে সক্ষমতা।

২. একটি Serrated Fin Tube কি?

• Serrated Fin Tubes-এর মূল বৈশিষ্ট্য:

  • বেড়ে যাওয়া সারফেস এরিয়ার কারণে উন্নত তাপ পরিবাহিতা।
  • serrated ডিজাইন এর কারণে ফাউলিং এবং জমাট বাঁধা হ্রাস করে।
  • দক্ষ ইনস্টলেশনের জন্য কমপ্যাক্ট এবং হালকা ওজনের ডিজাইন।

• অ্যাপ্লিকেশন:

  • বায়ু-শীতল তাপ বিনিময়কারী
  • গ্যাস কুলার
  • ইকোনোমাইজার
  • তেল ও গ্যাস প্রক্রিয়াকরণ ইউনিট

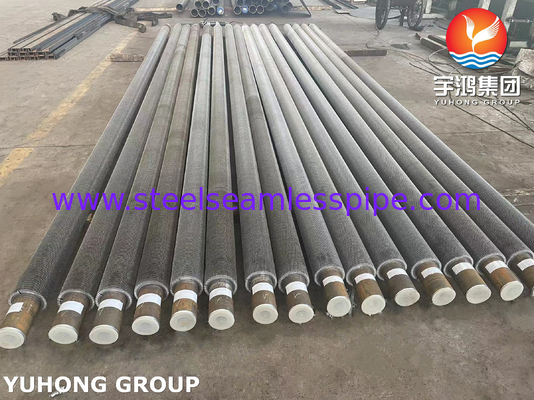

৩. ASTM A335 P9 Serrated Fin Tube

• উৎপাদন প্রক্রিয়া:

  • বেস টিউব উৎপাদন: বেস টিউবটি ASTM A335 P9 খাদ ইস্পাত দিয়ে তৈরি করা হয়, যা উচ্চ শক্তি এবং তাপীয় চাপের প্রতিরোধ ক্ষমতা নিশ্চিত করে।
  • ফিন অ্যাটাচমেন্ট: Serrated পাখনা, সাধারণত অনুরূপ বা সামঞ্জস্যপূর্ণ উপকরণ দিয়ে তৈরি করা হয়, হেলিকালভাবে ক্ষতবিক্ষত হয় এবং বেস টিউবের সাথে নিরাপদে সংযুক্ত করা হয়। উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং বা যান্ত্রিক মোড়ানোর মতো কৌশলগুলির মাধ্যমে অ্যাটাচমেন্ট অর্জন করা যেতে পারে।
  • ফিন সেরেশন: তরল প্রবাহে আলোড়ন বাড়ানোর জন্য পাখনাগুলি serrated (খাঁজকাটা) করা হয়, যা তাপ স্থানান্তর দক্ষতা উন্নত করে।

• স্পেসিফিকেশন:

  • উপাদান:
    • বেস টিউব: ASTM A335 P9
    • ফিনস: কার্বন ইস্পাত, স্টেইনলেস স্টীল, বা খাদ ইস্পাত
  • টিউব মাত্রা:
    • বাইরের ব্যাস (OD): ডিজাইন প্রয়োজনীয়তা অনুযায়ী (সাধারণত ১" থেকে ৮" এর মধ্যে)
    • প্রাচীরের পুরুত্ব: ASTM A335 P9 মান অনুযায়ী

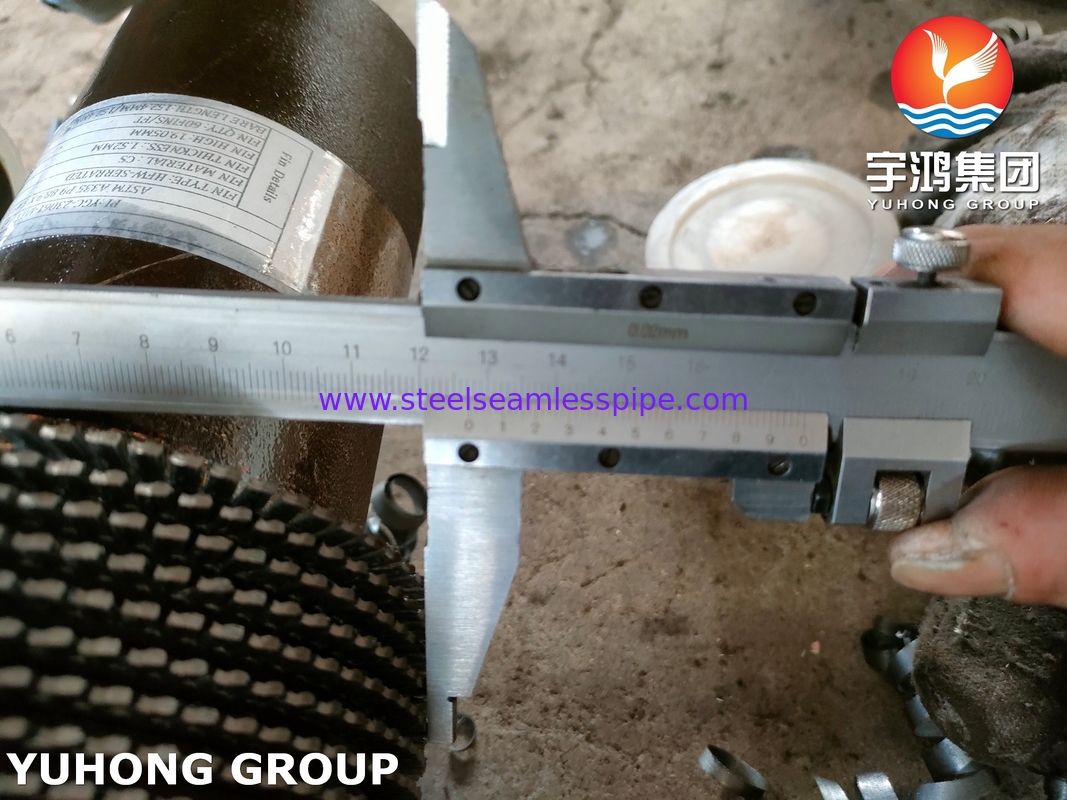

  • ফিন মাত্রা:
    • ফিন উচ্চতা: সাধারণত ৫মিমি-১৫মিমি
    • ফিন পিচ: ২মিমি-১০মিমি
    • ফিন পুরুত্ব: ০.৫মিমি-১.৫মিমি
  • অপারেটিং শর্তাবলী:
    • তাপমাত্রা: ৬০০–৬৫০°C পর্যন্ত (উপাদান নির্বাচনের উপর নির্ভরশীল)
    • চাপ: উচ্চ-চাপ সিস্টেমের জন্য উপযুক্ত

৪. ASTM A335 P9 Serrated Fin Tubes-এর সুবিধা

• উচ্চ তাপীয় দক্ষতা: serrated ডিজাইন তরল প্রবাহে আলোড়ন সৃষ্টি করে, তাপ স্থানান্তর হার উন্নত করে।
• স্থায়িত্ব: P9 খাদ ইস্পাত বেস টিউব উচ্চ তাপমাত্রা, জারণ এবং তাপীয় চাপের ব্যতিক্রমী প্রতিরোধ ক্ষমতা প্রদান করে।
• জারা প্রতিরোধ ক্ষমতা: P9-এ ক্রোমিয়াম এবং মলিবডেনাম জারা এবং স্কেলিং-এর প্রতিরোধ ক্ষমতা বাড়ায়।
• শক্তি সঞ্চয়: উন্নত তাপ স্থানান্তর দক্ষতা শক্তি খরচ এবং অপারেশনাল খরচ কমায়।
• কাস্টমাইজেশন: অ্যাপ্লিকেশন প্রয়োজনীয়তা মেটাতে serrated পাখনা নির্দিষ্ট মাত্রা, পিচ এবং পুরুত্বের জন্য তৈরি করা যেতে পারে।

৫. ASTM A335 P9 Serrated Fin Tubes-এর অ্যাপ্লিকেশন

• বিদ্যুৎ উৎপাদন:

  • স্টিম বয়লার
  • ইকোনোমাইজার
  • হিট রিকভারি স্টিম জেনারেটর (HRSGs)

• পেট্রোকেমিক্যাল এবং পরিশোধনাগার:

  • বায়ু-শীতল তাপ বিনিময়কারী
  • প্রসেস হিটার
  • গ্যাস কুলার

• তেল ও গ্যাস:

  • অফশোর প্ল্যাটফর্ম
  • গ্যাস প্রক্রিয়াকরণ কেন্দ্র
  • এলএনজি টার্মিনাল

• রাসায়নিক প্রক্রিয়াকরণ:

  • রাসায়নিক চুল্লিতে তাপ বিনিময়কারী
  • কনডেনসার এবং বাষ্পীভবনকারী

৬. গুণমান মান এবং পরীক্ষা

• উপাদান পরীক্ষা:

  • রাসায়নিক গঠন বিশ্লেষণ
  • যান্ত্রিক বৈশিষ্ট্য পরীক্ষা (টান শক্তি, কঠোরতা, ইত্যাদি)

• ননডেস্ট্রাকটিভ টেস্টিং (NDT):

  • আলট্রাসনিক টেস্টিং
  • রেডিওগ্রাফিক টেস্টিং
  • এডি কারেন্ট টেস্টিং

• মাত্রিক পরিদর্শন:

  • টিউব এবং ফিনের মাত্রা যাচাইকরণ
  • ফিন অ্যাটাচমেন্টের অখণ্ডতা

• অপারেশনাল টেস্টিং:

  • তাপীয় কর্মক্ষমতা পরীক্ষা
  • জারা প্রতিরোধের মূল্যায়ন

৭. উপসংহার
