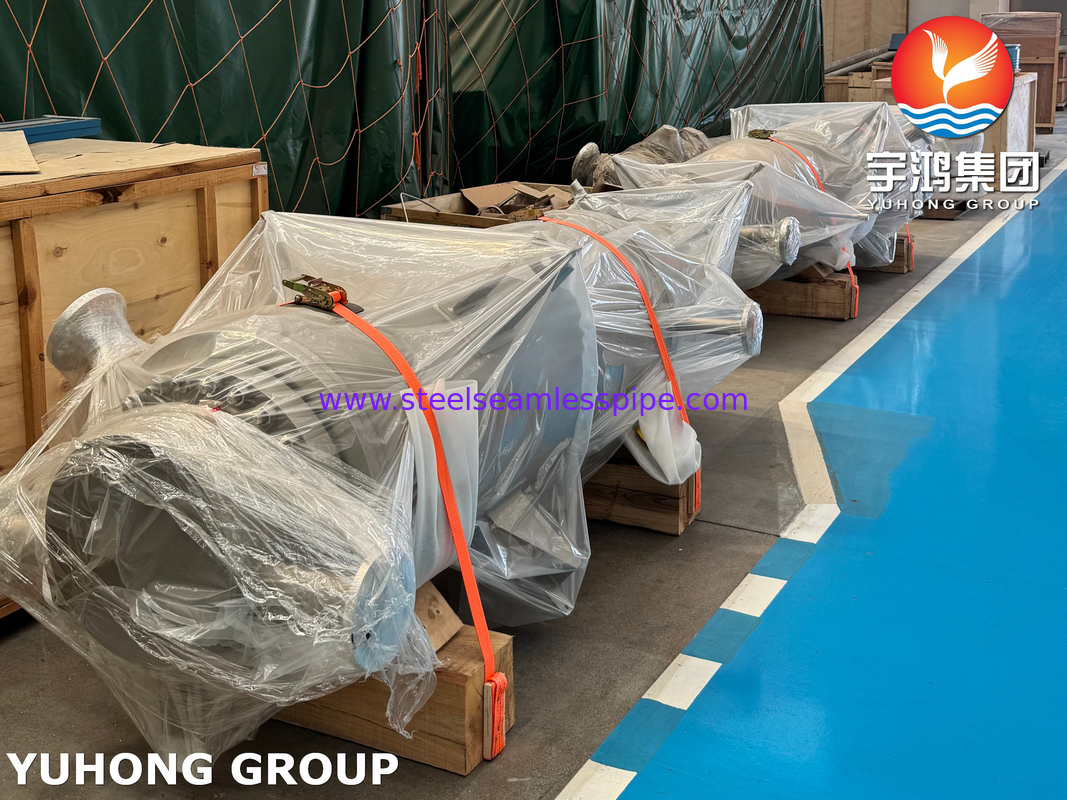

ASME VIII-1 U-টিউব হিট এক্সচেঞ্জার ক্ল্যাড UNS N06600 ক্লোর-অ্যালকালি প্রক্রিয়ার জন্য NACE MR0175​

The ASME VIII-1 U-টিউব হিট এক্সচেঞ্জার বিশেষভাবে ক্লোর-অ্যালকালি প্রক্রিয়ার জন্য ডিজাইন করা হয়েছে, যাতে UNS N06600 (ইনকোনেল 600) খাদ লাইনিং ব্যবহার করা হয়েছে যা সালফাইড স্ট্রেস ক্র্যাকিং (SSC) প্রতিরোধের জন্য NACE MR0175 সার্টিফিকেশন মেনে চলে। এটি উচ্চ ক্লোরাইড আয়ন, উচ্চ-তাপমাত্রার ক্ষারীয় এবং সালফার-যুক্ত মাধ্যম জড়িত চরম অবস্থার জন্য উপযুক্ত, যেমন ভিনাইল ক্লোরাইড এবং কস্টিক সোডা ইভাপোরেটরের উৎপাদনে। এর ডাবল-পাস ইউ-টিউব ডিজাইন আলোড়ন বাড়ায়, ফাউলিং কমায় এবং 40% এর বেশি তাপ স্থানান্তর দক্ষতা উন্নত করে।

বেস উপাদান এবং লাইনিং উপাদান পরামিতি

UNS N06600 খাদ এর সুবিধা

• জারা প্রতিরোধ ক্ষমতা: 80°C ঘন NaOH দ্রবণে ক্ষয় হার < 0.01 mm/বছর; 50% ফুটন্ত হাইড্রোক্লোরিক অ্যাসিড সহ্য করে।
• যান্ত্রিক বৈশিষ্ট্য: উচ্চ-তাপমাত্রার ক্রিপ প্রতিরোধ ক্ষমতা (700°C-এ শক্তি ≥ 240 MPa), প্রসারণ ≥ 30%।
• প্রক্রিয়াগত সামঞ্জস্যতা: TIG ওয়েল্ডিং (ফিলার ERNiCr-3) এবং হট এক্সট্রুশন গঠন সমর্থন করে; লাইনিং বেধ ≥ 3 মিমি।

ক্ল্যাডিং প্রক্রিয়া এবং ডকুমেন্টেশন প্রয়োজনীয়তা

মূল ক্ল্যাডিং পদক্ষেপ

1. ওয়েল্ডিং উপাদান নির্বাচন: কার্বন স্থানান্তরণ রোধ করতে N06600 খাদ সংমিশ্রণের সাথে মিলে ERNiCr-3 তার (AWS A5.14) ব্যবহার করুন।
2. প্রক্রিয়া স্পেসিফিকেশন:
   • প্রিহিট তাপমাত্রা: 90-120°C (কার্বন ইস্পাত স্তর)
   • ইন্টারপাস তাপমাত্রা: ≤ 150°C
   • পোস্ট-ওয়েল্ড হিট ট্রিটমেন্ট: 980°C দ্রবণ অ্যানিলিং + জল কুইঞ্চ (অবশিষ্ট চাপ দূর করতে)।

প্রয়োজনীয় গুণমান ডকুমেন্টেশন

1. ওয়েল্ডিং পদ্ধতি যোগ্যতা (WPS/PQR): ASME সেকশন IX মেনে চলে, সমস্ত পজিশনাল ওয়েল্ডিং প্যারামিটার কভার করে।
2. নন-ডিসট্রাকটিভ টেস্টিং রিপোর্ট:
   • লাইনিং PT (পেনিট্রেন্ট টেস্টিং) 100% কভারেজ, কোন ফাটল বা ছিদ্র নেই।
   • টিউব-টু-টিউব শীট ওয়েল্ড RT (রেডিওগ্রাফিক টেস্টিং) ASME সেক. V স্ট্যান্ডার্ড অনুযায়ী।
3. জারা পরীক্ষার রিপোর্ট:
   • নিরপেক্ষ লবণ স্প্রে পরীক্ষা (ASTM B117) ≥ 1000 ঘন্টা ডিল্যামিনেশন ছাড়াই।
   • ক্লোর-অ্যালকালি মাধ্যমে ত্বরিত জারা পরীক্ষা (40% NaOH + 5% NaCl, 90°C)।
4. NACE MR0175 সার্টিফিকেশন: হাইড্রোজেন সালফাইড স্ট্রেস ক্র্যাকিং পারফরম্যান্সের যাচাইকরণ (H₂S আংশিক চাপ ≥ 0.3 kPa)।

প্রযুক্তিগত সুবিধা এবং ডিজাইন উদ্ভাবন

1. উচ্চ-দক্ষতা তাপ স্থানান্তর কাঠামো:

   • ইউ-টিউব ডাবল-পাস ডিজাইন 60% আলোড়ন বৃদ্ধি করে, যা একক-পাস ডিজাইনের তুলনায় জৈবিক ফাউলিং কমায়।
   • অপ্টিমাইজড ঢেউতোলা টিউব (প্রাচীর বেধ 0.8 মিমি), তাপ স্থানান্তর সহগ তামার টিউবের চেয়ে 8% বেশি।

2. চরম অবস্থার সাথে অভিযোজনযোগ্যতা:

   • থার্মাল শক প্রতিরোধ ক্ষমতা: 200°C এর হঠাৎ তাপমাত্রা পরিবর্তনের অধীনে কোন লিক নেই (ক্লোর-অ্যালকালি প্রক্রিয়া শুরু-বন্ধ চক্রের অনুকরণ)।
   • ভূমিকম্পন ডিজাইন: ASME সেক. III NF-স্তরের সার্টিফিকেশন পাস করে (পারমাণবিক বিদ্যুৎ কেন্দ্রের প্রয়োগের মান)।

3. জীবনকাল এবং রক্ষণাবেক্ষণ খরচ:

   • ডিজাইন জীবনকাল ≥ 20 বছর (তামা টিউব হিট এক্সচেঞ্জারের গড় জীবনকাল 10 বছর)।
   • অপসারণযোগ্য টিউব বান্ডিল ডিজাইন রক্ষণাবেক্ষণের সময় 50% কমিয়ে দেয়।

শিল্প অ্যাপ্লিকেশন এবং সার্টিফিকেশন অনুমোদন

• মূল অ্যাপ্লিকেশন: ভিনাইল ক্লোরাইড রিঅ্যাক্টর ঘনীভবন, কস্টিক সোডা বাষ্পীভবন ঘনত্ব, সালফার-যুক্ত বর্জ্য জল চিকিত্সা।
• সাধারণ ক্লায়েন্ট:
  • চীন ক্লোর-অ্যালকালি কেমিক্যাল গ্রুপ (পরিষেবায় 30 ইউনিট, ব্যর্থতার হার < 0.5 বার/বছর)।
  • মধ্যপ্রাচ্যের পেট্রোকেমিক্যাল বেস (সমুদ্রের জল শীতলকরণ + উচ্চ-সালফার অপরিশোধিত তেলের অবস্থা)।
• পূর্ণ চেইন সার্টিফিকেশন:
  • ASME VIII-1 2025 (প্রেশার ভেসেল)
  • NACE MR0175/ISO 15156-3 (সালফাইড জারা প্রতিরোধ ক্ষমতা)
  • PED 2014/68/EU (EU প্রেসার ইকুইপমেন্ট ডিরেক্টিভ)।
