ASTM A106 Gr.B কার্বন স্টিল U বেন্ড HFW সলিড ফিন টিউব ডিজেল ইঞ্জিন নিষ্কাশন ইকোনোমাইজারগুলির জন্য

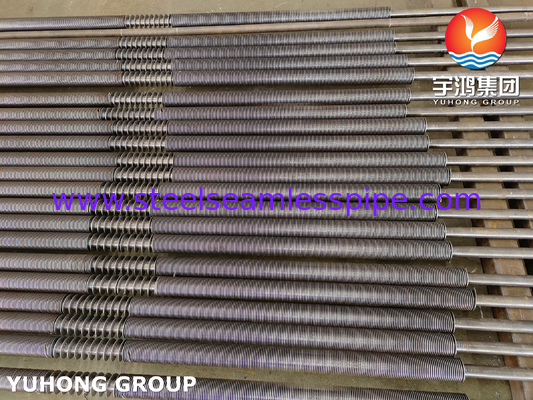

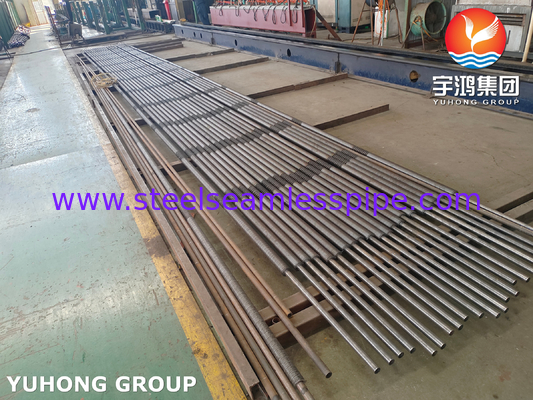

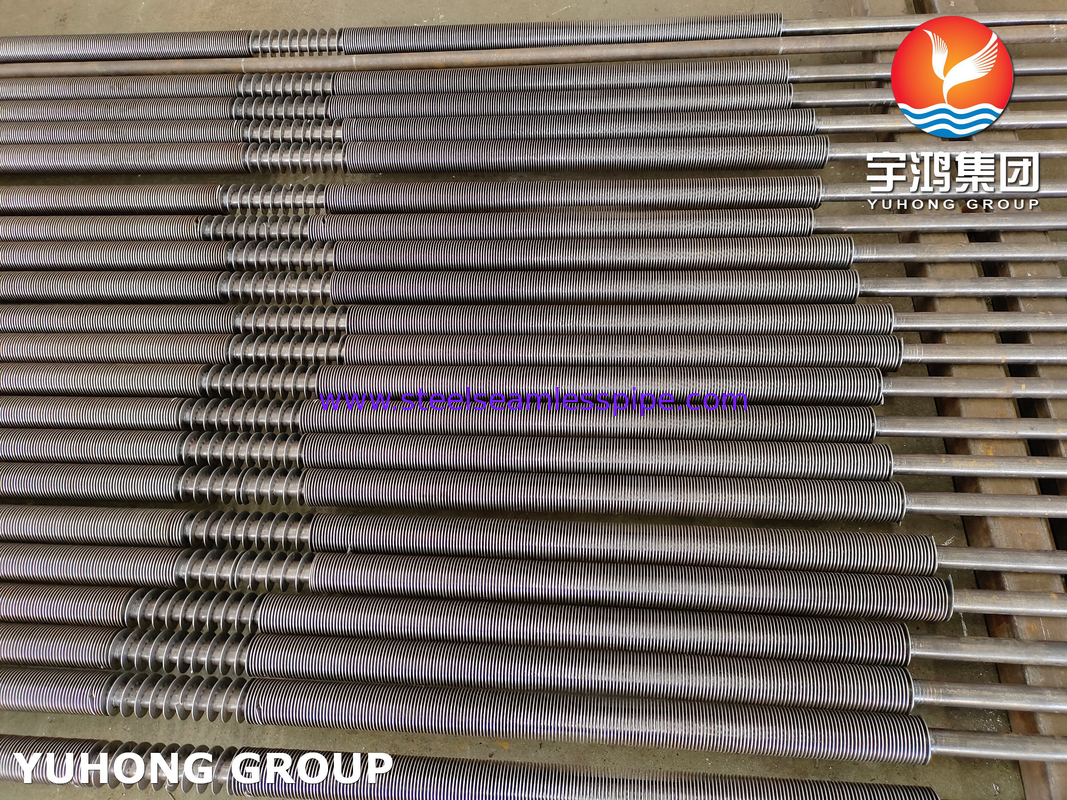

A106 Gr.B কার্বন স্টিল U-বেন্ড ফিনযুক্ত টিউবগুলি অত্যন্ত দক্ষ তাপ স্থানান্তর উপাদান। বেস টিউবটি ASTM A106 গ্রেড B কার্বন স্টিল দিয়ে তৈরি। বাইরের ফিনগুলি হেলিকালভাবে বেস টিউবের সাথে সংযুক্ত থাকে যা এর বাইরের পৃষ্ঠের ক্ষেত্রফলকে উল্লেখযোগ্যভাবে বৃদ্ধি করে। উচ্চ-ফ্রিকোয়েন্সি কারেন্ট ত্বক এবং সান্নিধ্যের প্রভাব তৈরি করে, যা অবিলম্বে বেস টিউব এবং ফিন উপাদানের মধ্যে সংযোগস্থলে উচ্চ তাপ উৎপন্ন করে, যার ফলে সেগুলি গলে যায় এবং চাপের মধ্যে মিশে যায়।

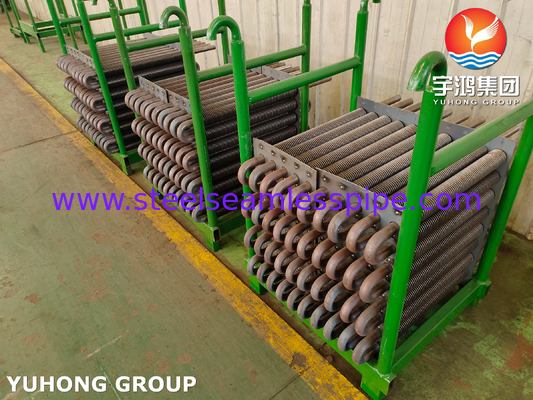

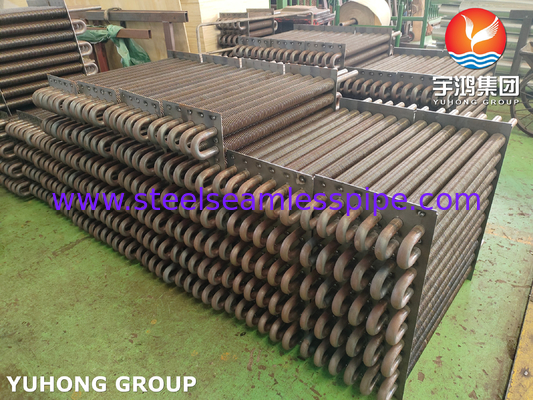

ফিনযুক্ত টিউবগুলি একটি আঁটসাঁট "U" আকারে বাঁকানো হয়।
ASME SA / ASTM A106 GR.B কার্বন স্টিল সিমলেস পাইপ ও টিউব রাসায়নিক গঠন:
| রাসায়নিক গঠন (%) |
| গ্রেড |
C(সর্বোচ্চ) |
Mn |
Si(ন্যূনতম) |
Cu(সর্বোচ্চ) |
Ni(সর্বোচ্চ) |
Cr(সর্বোচ্চ) |
Mo(সর্বোচ্চ) |
V(সর্বোচ্চ) |
P(সর্বোচ্চ) |
S(সর্বোচ্চ) |
| B |
0.3 |
0.29~1.06 |
0.1 |
0.4 |
0.4 |
0.4 |
0.15 |
0.08 |
0.035 |
0.035 |
A 106 গ্রেড B SMLS পাইপ এবং টিউব যান্ত্রিক বৈশিষ্ট্য:
| যান্ত্রিক বৈশিষ্ট্য: |
| গ্রেড |
টান শক্তি (Mpa), ন্যূনতম |
ফলন শক্তি (Mpa), ন্যূনতম |
| B |
415 |
240 |
সলিড
প্রক্রিয়া: স্টিলের স্ট্রিপটি একটি মসৃণ অবস্থায় উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং মেশিনে প্রবেশ করানো হয়। উচ্চ-ফ্রিকোয়েন্সি কারেন্ট এবং চাপের অধীনে, স্ট্রিপের মসৃণ মূল গলে যায় এবং অবিলম্বে বেস টিউবের পৃষ্ঠের সাথে ওয়েল্ড হয়।
সুবিধা:
প্রক্রিয়াটি পরিপক্ক, দক্ষ এবং বাজারে প্রধান।
সর্বোত্তম তাপ পরিবাহিতা অর্জন করা হয় কারণ ওয়েল্ড জোন অবিচ্ছিন্ন এবং সম্পূর্ণ।
বিভিন্ন স্পেসিফিকেশনের বেস টিউবগুলির জন্য উপযুক্ত, যার মধ্যে পাতলা-প্রাচীরযুক্ত টিউবও রয়েছে।
দাঁতযুক্ত
পাঞ্চিং: ফিন স্ট্রিপের মূলে অভিন্ন করাত দাঁত পাঞ্চ করা হয়।
গ্রুভিং: অগভীর সর্পিল খাঁজগুলি বেস টিউবের পৃষ্ঠে প্রি-রোল করা হয়।
সন্নিবেশ এবং ওয়েল্ডিং: দাঁতযুক্ত ফিন স্ট্রিপটি মোড়ানো হয় এবং খাঁজে চাপ দেওয়া হয়, যার ফলে দাঁতগুলি প্লাস্টিকভাবে বিকৃত হয় এবং বেস টিউবে এম্বেড হয়। এর পরে উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং করা হয়। ওয়েল্ডিং শুধুমাত্র ফিনের মূলে নয়, দাঁত এবং বেস টিউবের মধ্যে ফাঁকগুলিতেও ঘটে।
সুবিধা:
এমনকি অসম্পূর্ণ ওয়েল্ডের ক্ষুদ্র ক্ষেত্র থাকলেও, যান্ত্রিকভাবে ইন্টারলকিং দাঁত শক্তিশালী টান প্রতিরোধ ক্ষমতা প্রদান করে, যা সামগ্রিক ব্যর্থতার ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস করে।
চমৎকার ক্লান্তি প্রতিরোধ ক্ষমতা: যান্ত্রিকভাবে ইন্টারলকিং কাঠামো ঘন ঘন শুরু এবং বন্ধ হওয়া এবং হঠাৎ তাপমাত্রা পরিবর্তনের কারণে সৃষ্ট বিকল্প তাপীয় চাপকে কার্যকরভাবে প্রতিরোধ করে, ফিন রুটে ক্লান্তি-প্ররোচিত ফাটল প্রতিরোধ করে।
অ্যাপ্লিকেশন
হিট রিকভারি স্টিম জেনারেটর (HRSGs): ইকোনোমাইজার বা বাষ্পীভবন বিভাগে গ্যাস টারবাইন নিষ্কাশন থেকে তাপ পুনরুদ্ধার করতে ব্যবহৃত হয়।
এয়ার প্রিহিটার: বয়লারের দহন বাতাস গরম করতে গরম ফ্লু গ্যাস ব্যবহার করুন।
ফিনযুক্ত টিউব বয়লার: বয়লারের মধ্যে টিউব তৈরি করতে ব্যবহৃত হয়।
প্রসেস গ্যাস হিটার/কুলার: পেট্রোকেমিক্যাল এবং পরিশোধনাগার শিল্পে ব্যবহৃত হয়।
থার্মাল তেল হিটার: বাতাস বা অন্যান্য গ্যাস গরম করতে টিউব-সাইড ফ্লুইড হিসাবে তাপীয় তেল ব্যবহার করুন।
ডিজেল ইঞ্জিন নিষ্কাশন ইকোনোমাইজার।
