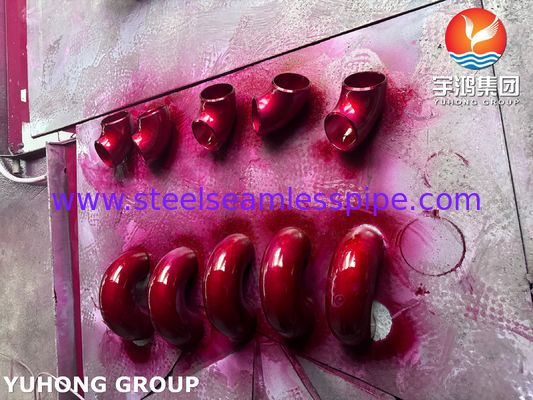

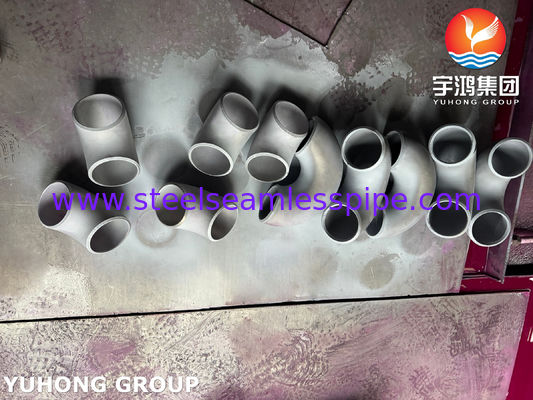

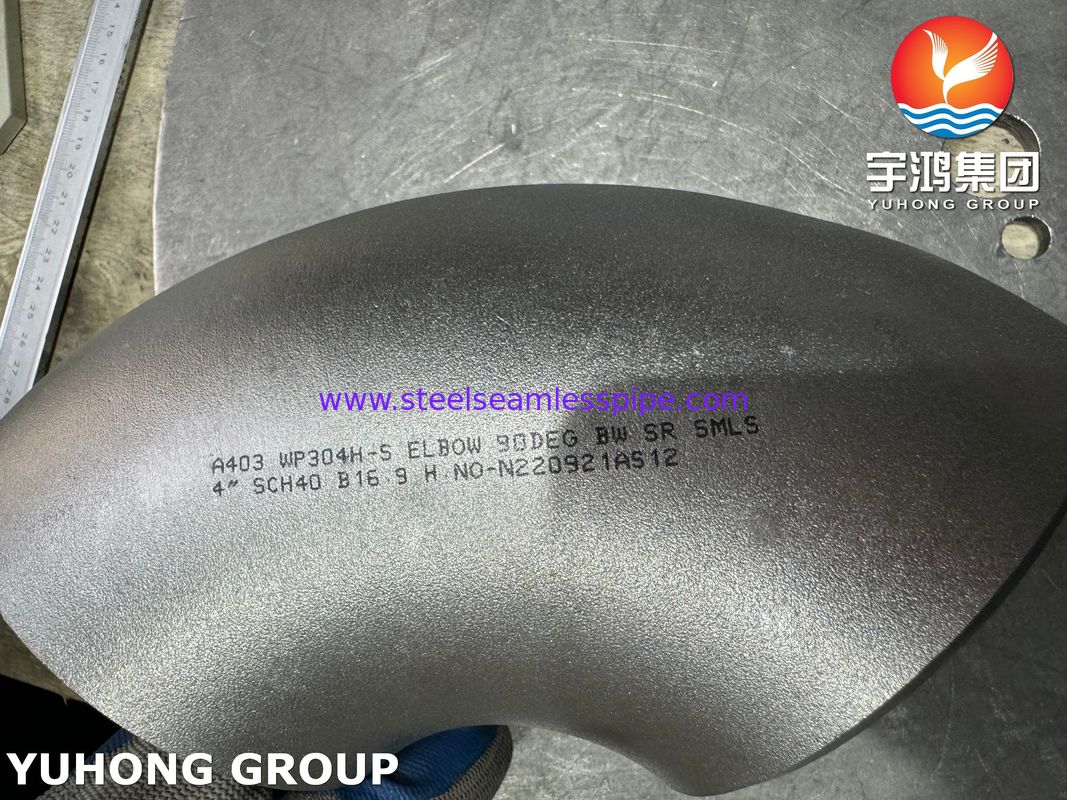

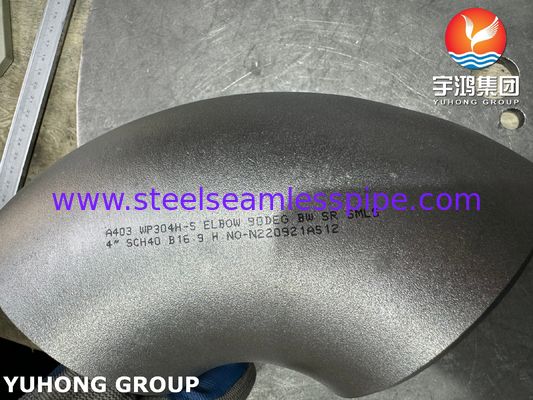

এএসটিএম এ৪০৩ ডব্লিউপি৩০৪এইচ স্টেইনলেস স্টীল ফিটিং শর্ট রেঞ্জ এলকোড বট ওয়েল্ডেড সিউমলেস বি১৬9
এএসটিএম এ৪০৩অ্যামেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড মটরিয়ালস দ্বারা বিশেষভাবে অস্টেনাইটিক স্টেইনলেস স্টীল ফিটিংসের জন্য একটি স্ট্যান্ডার্ড স্পেসিফিকেশন তৈরি করা হয়েছে, যা ফিটিংয়ের ধরন যেমন কব্জি, টি,হ্রাসকারী (বড় এবং ছোট মাথা), পাইপ ক্যাপ, flanged সংক্ষিপ্ত joints, জল ফাঁদ, এবং শাখা ফিটিং। এই মান উপাদান, উত্পাদন, মাত্রা, tolerances, পরীক্ষা, পরিদর্শন,এবং এই ফিটিংগুলির চিহ্নিতকরণ.
WP304Hএএসটিএম এ৪০৩ মান অনুযায়ী একটি উপাদান গ্রেড, যেখানে'WP'অস্টেনাইটিক স্টেইনলেস স্টীল ফাইটিংগুলিকে বোঝায় যা ছাঁচনির্মাণ, রোলিং বা এক্সট্রুশন প্রক্রিয়ার মাধ্যমে তৈরি করা হয় এবং তাপ চিকিত্সা প্রয়োজন;"এইচ"সাধারণ 304 উপাদানের তুলনায়, 304H এর একটি উচ্চ কার্বন সামগ্রী রয়েছে এবং 0.04-0 এর মধ্যে নিয়ন্ত্রণ করা প্রয়োজন।উচ্চ তাপমাত্রা পরিবেশে উপাদানটির শক্তি এবং সরে যাওয়ার প্রতিরোধের উন্নতির জন্য 10%.
ডাব্লুপি গ্রেডের জন্য উপযুক্ত শ্রেণি
|
ক্লাস
|
|
|
| এস |
সিলিং ছাড়া |
|
| ডব্লিউ |
ঝালাই |
রেডিওগ্রাফি বা আল্ট্রাসোনিক
|
| WX |
ঝালাই
|
|
| WU |
ঝালাই |
|
ASTM A403 WP321H স্টেইনলেস স্টীল রাসায়নিক গঠন
|
ডাব্লুপি
জিআরএ।
|
ইউএনএস
জিআরএ।
|
রাসায়নিক রচনা % সর্বোচ্চ |
| সি |
এমএন |
পি |
এস |
হ্যাঁ |
এন আই |
চ |
| WP304 |
S30400 |
0.08 |
2.0 |
0.045 |
0.030 |
1.00 |
8.০-১১।0 |
18.0-20.0 |
| WP304H |
S30409 |
0.০৪-০।10 |
2.0 |
0.045 |
0.030 |
1.00 |
8.০-১২।0 |
18.0-20.0 |
WP304H এবং WP304 এর মধ্যে পার্থক্য কি?
WP304H এবং WP304 উপাদানগুলির মধ্যে মূল পার্থক্য হলকার্বন সামগ্রী.
WP304H এর উচ্চতর কার্বন সামগ্রী রয়েছে, যা 0.04% -0.10% এর মধ্যে বজায় রাখা দরকার, যখন WP304 এর কম কার্বন সামগ্রী রয়েছে, যা 0.08% এর চেয়ে কম বা সমান হওয়া দরকার।কার্বন উপাদানের পার্থক্য WP304H এবং WP304 এর যান্ত্রিক বৈশিষ্ট্যগুলির মধ্যে পার্থক্য সৃষ্টি করে, যার মধ্যে সবচেয়ে গুরুত্বপূর্ণ হল উচ্চ তাপমাত্রার পরিবেশে তাদের স্থিতিশীলতা 525 ডিগ্রি সেলসিয়াসের চেয়ে বেশি বা সমান।
উচ্চতর কার্বন সামগ্রী WP304H এর জন্য চমৎকার ক্রপ প্রতিরোধের এবং স্থায়িত্ব এনেছে, making it more suitable for key high-temperature and high-pressure pipeline systems such as supercritical/ultra supercritical boilers in thermal power plants and high-temperature cracking units in petrochemicals. ডাব্লুপি 304 একটি সর্বজনীন অস্টেনাইটিক স্টেইনলেস স্টিল যা স্বাভাবিক, নিম্ন বা মাঝারি তাপমাত্রার জন্য আরও উপযুক্ত (সাধারণত 425 ° C/800 ° F এর নীচে) ।
ASTM A403 WP304H স্টেইনলেস স্টীল ফিটিং তাপ চিকিত্সা
|
ডব্লিউপি জিআরএ।
|
সলিউশন
তাপমাত্রা, মিনিট °F [°C]B
|
|
| WP304H |
১৯০০ [1040]
|
|
ASTM A403 WP304H স্টেইনলেস স্টীল ফিটিংপ্রসার্য প্রয়োজনীয়তা
|
ডব্লিউপি জিআরএ।
|
ইন্ডিশন স্ট্রেংথ, মিনিট,
ksi [এমপিএ]
|
টান শক্তি, মিনিট,
ksi [এমপিএ]
|
| WP304H |
৩০[২০৫] |
|
ASTM A403 WP304H স্টেইনলেস স্টীল ফিটিং অ্যাপ্লিকেশন
-
পেট্রোকেমিক্যাল ইন্ডাস্ট্রিঃ উচ্চ তাপমাত্রার ক্র্যাকিং ইউনিট, হাইড্রোপ্রসেসিং ইউনিট ইত্যাদির জন্য উচ্চ তাপমাত্রার প্রক্রিয়া পাইপলাইন
-
তাপীয় বিদ্যুৎ কেন্দ্রঃ বয়লার সুপারহিটার, রিহিটার, উচ্চ তাপমাত্রা পুনরায় গরম করা বাষ্প পাইপলাইন ইত্যাদি
-
রাসায়নিক উদ্ভিদঃ উচ্চ তাপমাত্রা প্রতিক্রিয়া, গরম এবং শীতল জড়িত প্রক্রিয়া পাইপলাইন।
-
বেইলার সিস্টেমঃ গরম জল সঞ্চালন এবং উচ্চ তাপমাত্রা বাষ্প সিস্টেম।
-
অন্যান্য শিল্প পাইপলাইন সিস্টেম যা উচ্চ তাপমাত্রা শক্তি এবং বিরামবিহীন নির্ভরযোগ্যতা প্রয়োজন।
