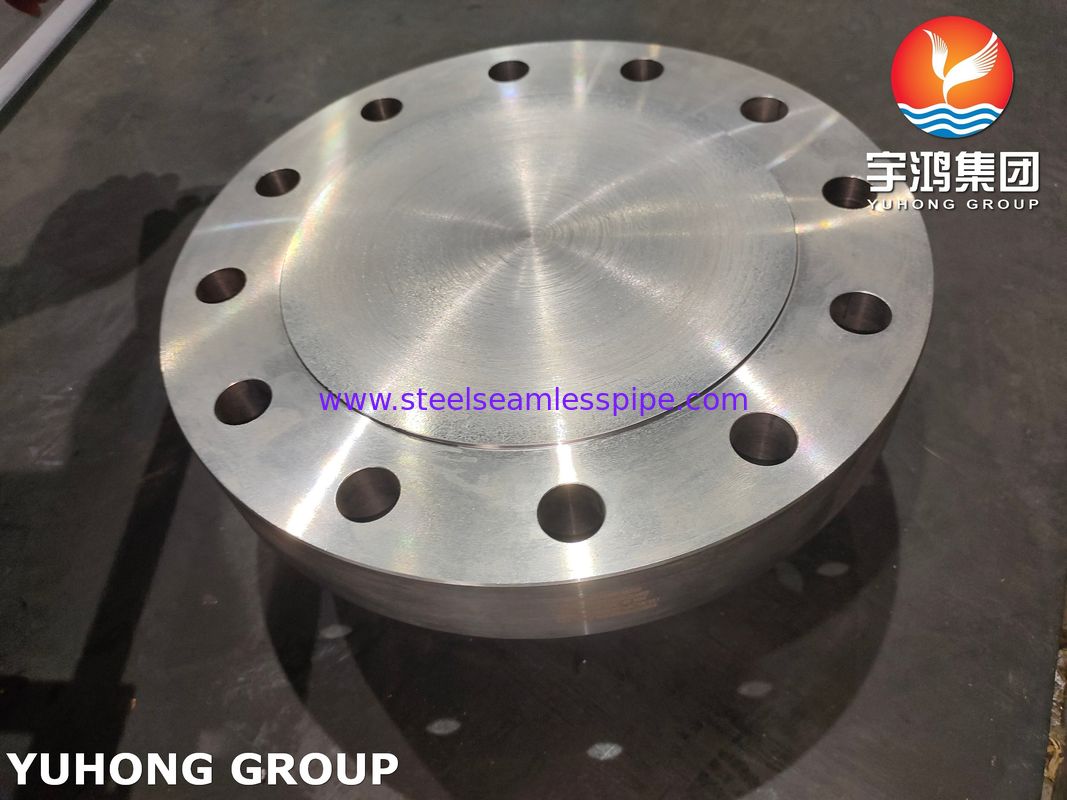

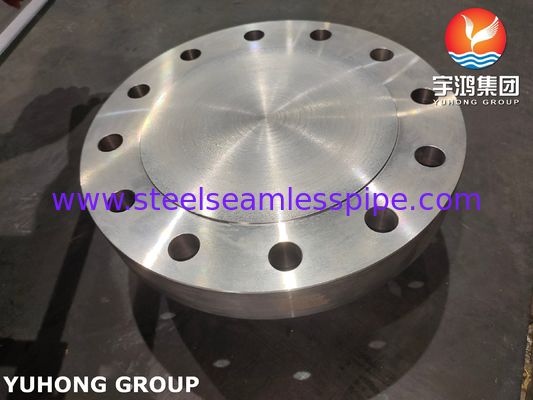

ASME SA350 LF2 ক্লাস 1 নজল কভার ফ্ল্যাঞ্জ, নিম্ন তাপমাত্রা ফোরজড ফ্ল্যাঞ্জ

নিম্ন তাপমাত্রা​ ফোরজিং , ASTM A350 গ্রেড LF2 ক্লাস 1 ফোরজড নজল কভার ফ্ল্যাঞ্জ

ASME SA350 LF2 ক্লাস 1 হল একটি নিম্ন-তাপমাত্রার কার্বন স্টিল ফোরজিং স্পেসিফিকেশন যা বিশেষভাবে ফ্ল্যাঞ্জ, ফিটিংস, ভালভ এবং ক্রায়োজেনিক পরিষেবাতে কাজ করা প্রেসার উপাদানগুলির জন্য ডিজাইন করা হয়েছে।

ASTM A350/ASME SA350 LF2 CLASS1 নজল কভার ফ্ল্যাঞ্জের স্পেসিফিকেশন

1. উপাদান: SA350 LF2

• বেস কম্পোজিশন: নিকেল (Ni) মিশ্রিত নিম্ন-কার্বন ইস্পাত, যা নিম্ন-তাপমাত্রার দৃঢ়তা উন্নত করে। সাধারণ Ni উপাদান 0.40-1.06%।

• উদ্দেশ্য: নিকেল উপাদানের ড্যাকটাইল-টু-ব্রिटल ট্রানজিশন তাপমাত্রা (DBTT) কমিয়ে দেয়, যা শূন্যের নীচের তাপমাত্রায় ভঙ্গুর ফাটল প্রতিরোধ করে।

• ফর্ম: ফোরজিং হিসাবে সরবরাহ করা হয় (কাস্টিং বা প্লেট নয়)।

2. ক্লাস: ক্লাস 1

• গুরুত্বপূর্ণ প্রয়োজনীয়তা: এটি সর্বনিম্ন পরিষেবা তাপমাত্রা নির্দেশ করে যার জন্য উপাদানটি প্রত্যয়িত।

• তাপমাত্রা রেটিং: -46°C (-50°F)। এই তাপমাত্রায় উপাদানটিকে পর্যাপ্ত প্রভাব দৃঢ়তা (চার্পি ভি-নচ পরীক্ষার মাধ্যমে) প্রদর্শন করতে হবে।

• পরীক্ষা: প্রতিটি হিট লটে -46°C (-50°F) তাপমাত্রায় বাধ্যতামূলক চার্পি ভি-নচ প্রভাব পরীক্ষা করা হয়। কঠোর ন্যূনতম গড় শক্তি শোষণ প্রয়োজনীয়তা পূরণ করতে হবে (যেমন, স্ট্যান্ডার্ড আকারের জন্য 20 J গড়)

3. উপাদান: নজল কভার ফ্ল্যাঞ্জ

• ফাংশন: এটি মূলত একটি বিশেষ ব্লাইন্ড ফ্ল্যাঞ্জ (ASME B16.5 প্রকার: ব্লাইন্ড), যা একটি প্রেসার ভেসেল, হিট এক্সচেঞ্জার বা পাইপিং সিস্টেমে একটি নজলের প্রান্ত সিল করার জন্য ব্যবহৃত হয়।

• উদ্দেশ্য:

  • রক্ষণাবেক্ষণ, পরিদর্শন বা নিরাপত্তার জন্য বিভাগগুলিকে আলাদা করুন।

  • ভবিষ্যতের সংযোগ পয়েন্ট সরবরাহ করুন ("নজল কভার" প্রায়শই অস্থায়ী)।

  • ব্যবহার না করা নজলের উপর স্থায়ী সিল হিসাবে কাজ করুন।

• ডিজাইন: ASME B16.5 (পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জড ফিটিংস) বা ASME B16.47 (বৃহৎ ব্যাসের ফ্ল্যাঞ্জ) এর মতো মানগুলিতে নির্দিষ্ট মাত্রা এবং চাপ রেটিং অনুযায়ী তৈরি করা হয়েছে। মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে বোল্ট হোল, ফেসিং (যেমন, উত্থিত মুখ - RF, রিং-টাইপ জয়েন্ট - RTJ), এবং চাপের জন্য রেট করা পুরুত্ব।

ASTM A350 LF2 নজল কভার ফ্ল্যাঞ্জের রাসায়নিক গঠন

ASTM A350 LF2 নজল কভার ফ্ল্যাঞ্জের যান্ত্রিক বৈশিষ্ট্য

মূল বৈশিষ্ট্য এবং প্রয়োজনীয়তা

• নিম্ন-তাপমাত্রা দৃঢ়তা: মূল কারণ SA350 LF2 Cl. 1 উল্লেখ করার জন্য। -46°C/-50°F-এ ভঙ্গুর ফাটল প্রতিরোধের নিশ্চিত করে।

• চাপ রেটিং: বিভিন্ন তাপমাত্রায় ফ্ল্যাঞ্জের চাপ ক্ষমতা তার ASME B16.5/B16.47 ক্লাস রেটিং দ্বারা সংজ্ঞায়িত করা হয় (যেমন, ক্লাস 150, 300, 600, 900, 1500, 2500)। LF2 Cl.1 উপাদানটি ডিজাইন চাপ/তাপমাত্রার জন্য উপযুক্ত হতে হবে।

• তাপ চিকিত্সা: প্রয়োজনীয় শস্য গঠন, যান্ত্রিক বৈশিষ্ট্য এবং প্রভাব দৃঢ়তা অর্জনের জন্য ফোরজিংগুলি সাধারণত স্বাভাবিক বা স্বাভাবিক এবং টেম্পার করা হয়।

• বাধ্যতামূলক প্রভাব পরীক্ষা: যেমন উল্লেখ করা হয়েছে, প্রতিটি হিট লটের জন্য -46°C/-50°F তাপমাত্রায় চার্পি পরীক্ষা প্রয়োজন।

• NDE (নন-ডিসট্রাকটিভ পরীক্ষা): অভ্যন্তরীণ ত্রুটি সনাক্তকরণের জন্য 100% আল্ট্রাসনিক টেস্টিং (UT) প্রয়োজন। সারফেস পরিদর্শন (MT বা PT) ও সাধারণ অনুশীলন।

• রাসায়নিক ও যান্ত্রিক বৈশিষ্ট্য: SA-350-এ সংজ্ঞায়িত কঠোর গঠনমূলক সীমা এবং প্রসার্য/ফলন শক্তি প্রয়োজনীয়তা পূরণ করতে হবে।

অ্যাপ্লিকেশন:

• তরলীকৃত প্রাকৃতিক গ্যাস (LNG) সুবিধা: পাইপিং, স্টোরেজ ট্যাঙ্ক, প্রক্রিয়াকরণ ইউনিট।

• রেফ্রিজারেশন ও ক্রায়োজেনিক প্ল্যান্ট: অ্যামোনিয়া সিস্টেম, ইথিলিন প্ল্যান্ট, এয়ার সেপারেশন ইউনিট।

• পেট্রোকেমিক্যাল ও গ্যাস প্রক্রিয়াকরণ: ঠান্ডা গ্যাস বা তরল হ্যান্ডেলিং সরঞ্জাম।

• বিদ্যুৎ উৎপাদন: ক্রায়োজেনিক সিস্টেমে নির্দিষ্ট উপাদান।

• প্রেসার ভেসেল ও হিট এক্সচেঞ্জার: -29°C-এর নিচে কাজ করা ভেসেলের নজল ক্লোজার।
