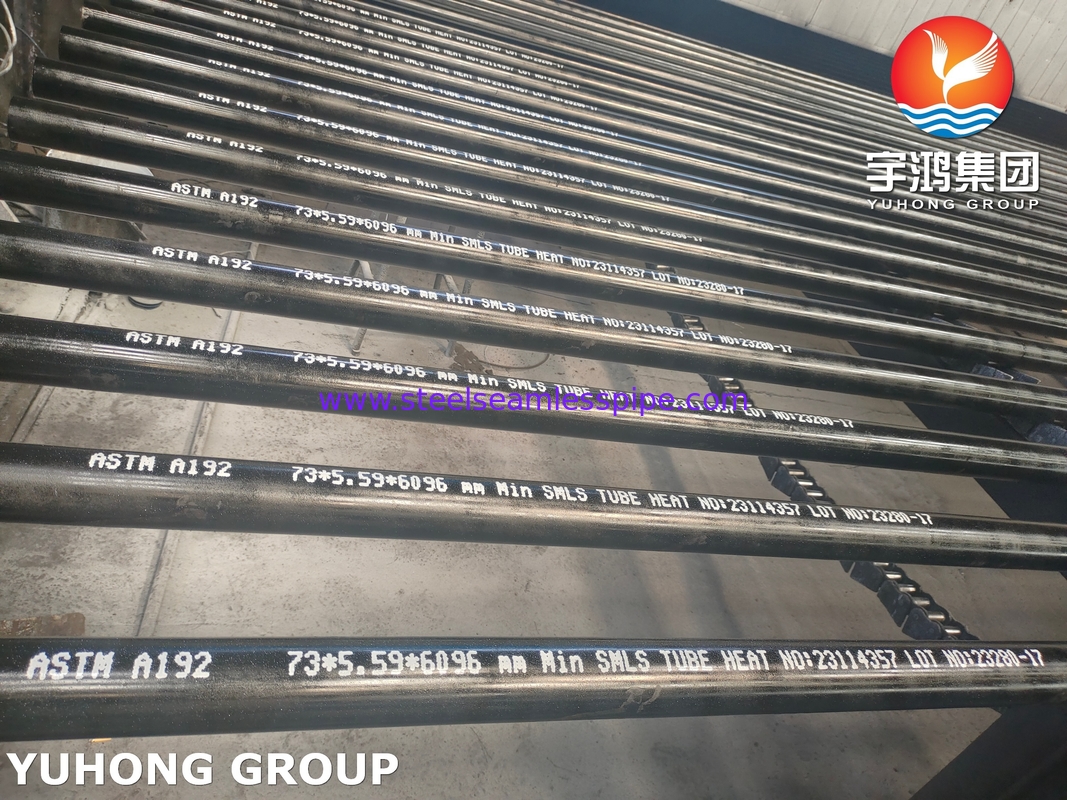

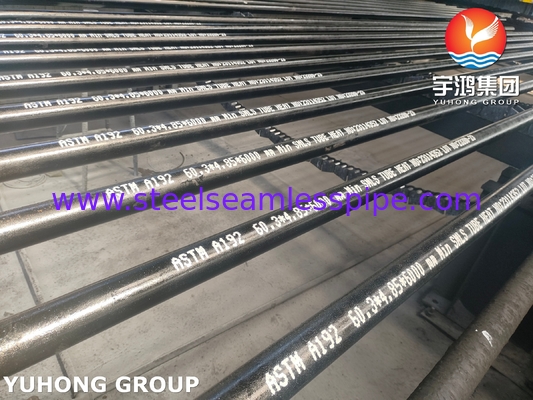

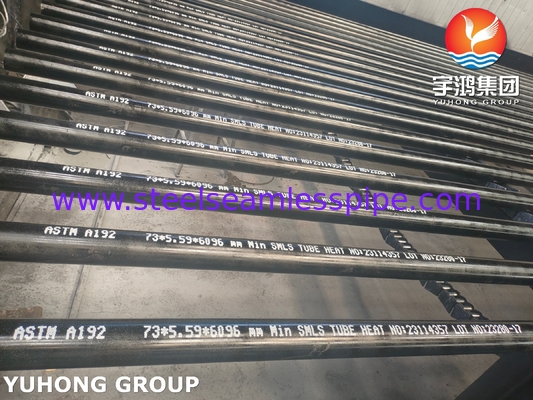

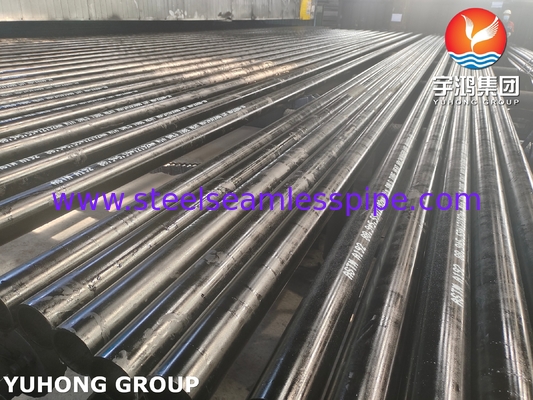

ASTM A192 কার্বন ইস্পাত সীমাহীন টিউব, ইকোনোমাইজার এবং ফার্নেসের জন্য

ASTM A192 হিট এক্সচেঞ্জার টিউব রাসায়নিক গঠন

ASTM A192 সিমলেস টিউব মূল সংজ্ঞা:
ASTM A192 হল ASTM ইন্টারন্যাশনাল দ্বারা প্রতিষ্ঠিত একটি স্ট্যান্ডার্ড স্পেসিফিকেশন যা সর্বনিম্ন-প্রাচীর-বেধ, সিমলেস কার্বন স্টিল বয়লার এবং সুপারহিটার টিউবগুলিকে কভার করে যা বিশেষভাবে হিট এক্সচেঞ্জারে উচ্চ-চাপ পরিষেবার জন্য ডিজাইন করা হয়েছে, বিশেষ করে জল-টিউব বয়লার, সুপারহিটার এবং হিট এক্সচেঞ্জার যেখানে চাপের অধীনে নির্ভরযোগ্যতা অত্যন্ত গুরুত্বপূর্ণ।

মূল বৈশিষ্ট্য এবং প্রয়োজনীয়তা:

ASTM A192 সিমলেস টিউব ম্যানুফ্যাকচারিং:

সিমলেস: টিউবগুলি একটি অনুদৈর্ঘ্য ওয়েল্ড সিম ছাড়াই তৈরি করা হয়, সাধারণত গরম ঘূর্ণন ছিদ্র করার মাধ্যমে, তারপরে গরম রোলিং বা ঠান্ডা অঙ্কন করা হয়। এটি একটি সম্ভাব্য দুর্বল পয়েন্ট দূর করে, যা উচ্চ-চাপের অখণ্ডতার জন্য গুরুত্বপূর্ণ।

ঠান্ডা ফিনিশড: প্রায়শই সুনির্দিষ্ট মাত্রা, মসৃণ পৃষ্ঠের ফিনিশ এবং উন্নত যান্ত্রিক বৈশিষ্ট্য অর্জনের জন্য ঠান্ডা-আঁকা হয়।

তাপ চিকিত্সা: স্বাভাবিক বা স্ট্রেস-রিলিভড অবস্থায় সরবরাহ করা হয়। এই তাপ চিকিত্সা শস্যের গঠনকে পরিমার্জিত করে, শক্তি এবং নমনীয়তা বাড়ায় এবং উত্পাদন থেকে অভ্যন্তরীণ চাপ কমায়।

ASTM A192 সিমলেস টিউব মাত্রা এবং সহনশীলতা:

ন্যূনতম প্রাচীর বেধ: এটি সংজ্ঞায়িত বৈশিষ্ট্য। স্ট্যান্ডার্ড বিভিন্ন বাইরের ব্যাস (OD) এর জন্য সর্বনিম্ন প্রাচীর বেধ উল্লেখ করে। প্রকৃত প্রাচীর বেধ অবশ্যই এই সর্বনিম্ন মানের চেয়ে বেশি হতে হবে, তবে পুরু হতে পারে (সহনশীলতার মধ্যে)। টিউবগুলি প্রায়শই তাদের সর্বনিম্ন প্রাচীরের উপর ভিত্তি করে অর্ডার করা হয়।

সহনশীলতা: বাইরের ব্যাস (OD) এবং প্রাচীর বেধের জন্য কঠোর মাত্রিক সহনশীলতা টিউব শীটগুলিতে এবং প্রসারণ/রোলিংয়ের সময় সঠিক ফিট এবং কর্মক্ষমতা নিশ্চিত করার জন্য নির্দিষ্ট করা হয়।

যান্ত্রিক বৈশিষ্ট্য:

টান শক্তি: সর্বনিম্ন প্রয়োজনীয়তা নির্দিষ্ট করা হয়েছে (যেমন, সর্বনিম্ন 47 ksi / 325 MPa)।

ফলন শক্তি: সর্বনিম্ন প্রয়োজনীয়তা নির্দিষ্ট করা হয়েছে (যেমন, সর্বনিম্ন 26 ksi / 180 MPa)।

দীর্ঘকরণ: পর্যাপ্ত নমনীয়তা নিশ্চিত করার জন্য ন্যূনতম শতাংশ দীর্ঘকরণ প্রয়োজন যা ইনস্টলেশনের সময় বাঁকানো এবং টিউব প্রসারণের জন্য প্রয়োজন।

ASTM A192 সিমলেস টিউব পরীক্ষা ও পরিদর্শন (বাধ্যতামূলক):

হাইড্রোলিক পরীক্ষা বা অ-ধ্বংসাত্মক বৈদ্যুতিক পরীক্ষা (NDE): প্রতিটি টিউবকে হয় একটি জলবাহী চাপ পরীক্ষা (লিক সনাক্ত করার জন্য) বা একটি অনুমোদিত NDE পদ্ধতির (যেমন এডি কারেন্ট টেস্টিং) অধীন করতে হবে যা শব্দ এবং লিক-টাইটনেস নিশ্চিত করে।

ফ্ল্যাটেনিং টেস্ট: নমনীয়তা এবং ফাটল বা স্তরবিন্যাস ছাড়াই ত্রুটির অনুপস্থিতি প্রদর্শনের জন্য নমুনাগুলিকে একটি নির্দিষ্ট দূরত্বে সমতল করা হয়।

ফ্লেয়ার টেস্ট: নমনীয়তা এবং টিউব শীটগুলিতে প্রসারণের উপযুক্ততা প্রদর্শনের জন্য নমুনাগুলিকে একটি নির্দিষ্ট শতাংশ হারে ব্যাস বাড়িয়ে প্রসারিত করা হয়।

কঠোরতা পরীক্ষা: প্রায়শই ধারাবাহিকতা নিশ্চিত করতে এবং প্রসার্য শক্তির সাথে সম্পর্কযুক্ত করতে সঞ্চালিত হয়।

টেনশন টেস্ট: প্রসার্য শক্তি, ফলন শক্তি এবং দীর্ঘকরণ নির্ধারণ করে।

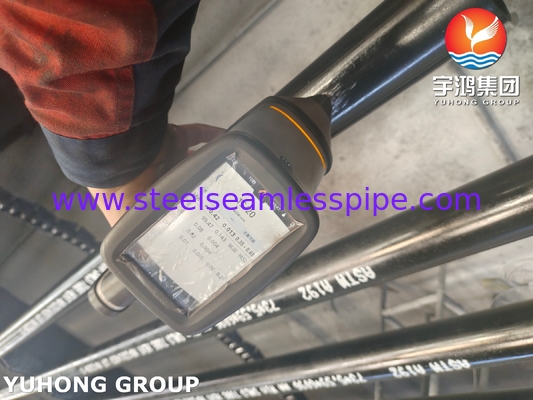

রাসায়নিক বিশ্লেষণ: নির্দিষ্ট সীমা পূরণ করে কিনা তা যাচাই করে।

ভিজ্যুয়াল পরিদর্শন: গ্রহণযোগ্য সীমার বাইরে সিম, ল্যাপ, ফাটল বা স্কেলের মতো পৃষ্ঠের অসম্পূর্ণতা পরীক্ষা করে।

সারফেস কন্ডিশন:

যুক্তিসঙ্গতভাবে মসৃণ ফিনিশ যা স্কেল মুক্ত প্রয়োজন। ছোটখাটো পৃষ্ঠের অসম্পূর্ণতা অনুমোদিত যদি প্রাচীর বেধ সর্বনিম্ন মানের উপরে থাকে এবং সেগুলি গভীরে প্রবেশ না করে। তাপ স্থানান্তর দক্ষতার জন্য পরিচ্ছন্নতা গুরুত্বপূর্ণ।

ASTM A192 সিমলেস টিউব প্রাথমিক অ্যাপ্লিকেশন:

উচ্চ-চাপ হিট এক্সচেঞ্জার: বিশেষ করে যেখানে টিউব-সাইড তরল উচ্চ চাপে থাকে।

জল-টিউব বয়লার: বয়লার ফার্নেসের ভিতরে জল/বাষ্প মিশ্রণ ধারণকারী টিউব।

সুপারহিটার: টিউব যেখানে বয়লার ড্রাম থেকে আসা স্যাচুরেটেড বাষ্পকে আরও উত্তপ্ত করা হয় (সুপারহিটেড) উচ্চ তাপমাত্রায়।

ইকোনোমাইজার: ফ্লু গ্যাসের তাপ ব্যবহার করে প্রিহিটিং ফিডওয়াটার বিভাগ।

অন্যান্য উচ্চ-চাপ প্রক্রিয়া হিট এক্সচেঞ্জার: যেখানে কার্বন স্টিলের চাপ রেটিং, তাপমাত্রা ক্ষমতা এবং ব্যয়-কার্যকারিতার সংমিশ্রণ উপযুক্ত।

কেন ASTM A192 সিমলেস টিউব নির্বাচন করবেন?

উচ্চ চাপ ক্ষমতা: বিশেষভাবে বয়লার এবং সুপারহিটারের ভিতরের চাহিদাপূর্ণ চাপের জন্য ডিজাইন করা হয়েছে।

নির্ভরযোগ্যতা: সিমলেস নির্মাণ এবং কঠোর পরীক্ষা চাপের অধীনে অখণ্ডতা নিশ্চিত করে।

ভাল তাপ পরিবাহিতা: কার্বন ইস্পাত দক্ষতার সাথে তাপ স্থানান্তর করে।

ওয়েল্ডেবিলিটি এবং ফর্ম্যাবিলিটি: নিম্ন-কার্বন গঠন ওয়েল্ডিং এবং টিউব প্রসারণের সুবিধা দেয়।

খরচ-কার্যকারিতা: খাদ ইস্পাতের তুলনায়, কার্বন ইস্পাত মাঝারি-তাপমাত্রা, উচ্চ-চাপ বাষ্প/জল পরিষেবার জন্য কর্মক্ষমতা এবং ব্যয়ের একটি ভাল ভারসাম্য প্রদান করে।

সংক্ষিপ্তসার:
ASTM A192 সুনির্দিষ্ট মাত্রা সহ তৈরি করা, কঠোরভাবে পরীক্ষিত (হাইড্রোলিক/NDE, ফ্ল্যাটেনিং, ফ্লেয়ার, টেনশন, রসায়ন), এবং তাপ-চিকিৎসা করা একটি নির্দিষ্ট সর্বনিম্ন প্রাচীর বেধ সহ সিমলেস, নিম্ন-কার্বন ইস্পাত টিউব নির্দিষ্ট করে। এগুলি বয়লার, সুপারহিটার এবং অনুরূপ হিট এক্সচেঞ্জারে উচ্চ-চাপ জল/বাষ্প-ধারণকারী টিউবের জন্য কার্যকরী উপাদান যা মাঝারি তাপমাত্রায় কাজ করে, তাদের চাপ অখণ্ডতা, তাপ স্থানান্তর দক্ষতা এবং ব্যয়-কার্যকারিতার জন্য মূল্যবান।
