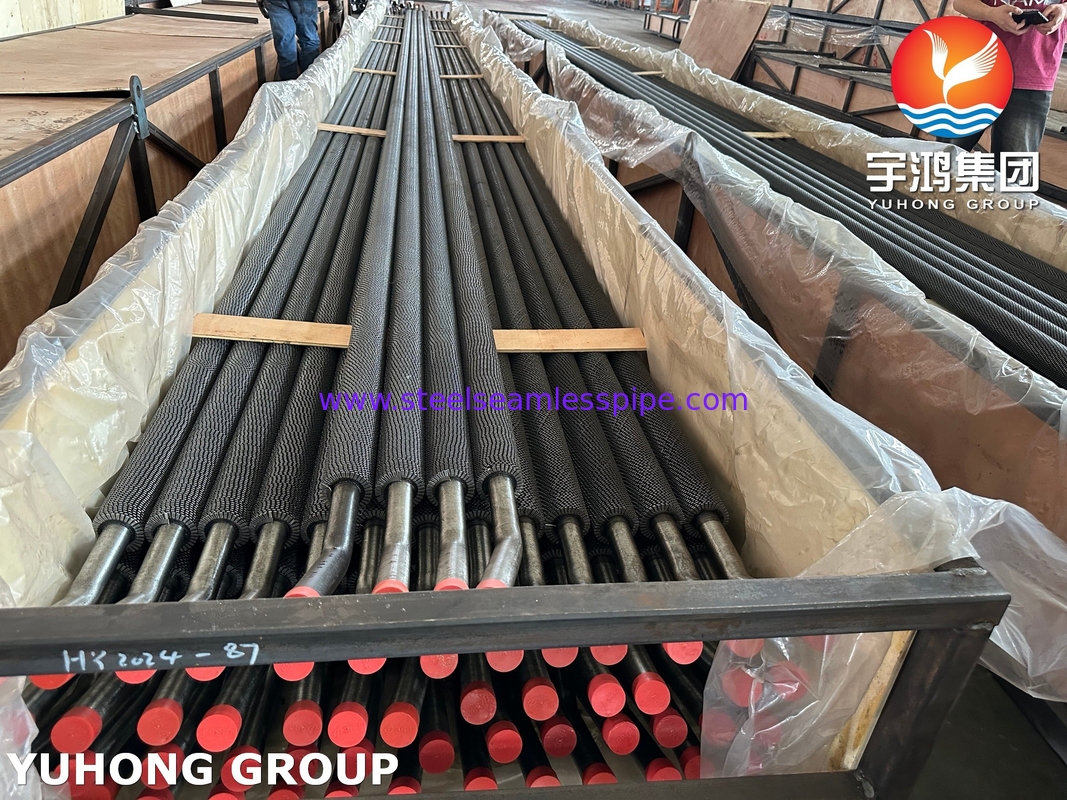

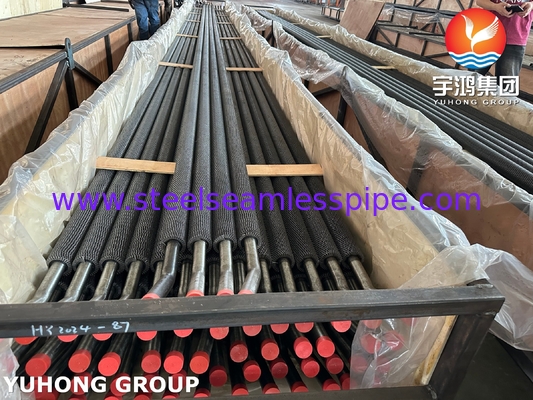

ASME SA213 T22 গরম এক্সচেঞ্জার এবং এয়ার কুলারের জন্য টিউব সহ Serrated Fin

ASME SA213 T22 বেস টিউব রচনা

কোর টিউব উপাদান - SA312 T22 (স্পষ্টকরণ ও সংশোধন):

• SA312: এই ASME স্পেসিফিকেশনটি উচ্চ তাপমাত্রা এবং সাধারণ ক্ষয়কারী পরিষেবাগুলির জন্য নির্মিত seamless এবং welded austenitic স্টেইনলেস স্টীল পাইপ জুড়ে।
• T22: এটি সাধারণত SA312 এর অধীনে তালিকাভুক্ত একটি গ্রেড নয়। SA312 গ্রেডগুলি TP304, TP316, TP321 ইত্যাদি (স্টেইনলেস স্টিল) এর মতো।
• "টি২২" বিভ্রান্তিঃ টি২২ একটি কম খাদ ইস্পাত (২.২৫% ক্রোমিয়াম - ১% মলিবডেনাম) বোঝায়। এটি উচ্চ তাপমাত্রা পরিষেবাতে একটি খুব সাধারণ উপাদান, তবে নিম্নলিখিত স্পেসিফিকেশনগুলির অধীনে পড়েঃ

এএসএমই এসএ২১৩ টি২২ঃ নিরবচ্ছিন্ন ফেরাইটিক এবং অস্টেনাইটিক অ্যালগ-স্টিলের বয়লার, সুপারহিটার এবং তাপ এক্সচেঞ্জার টিউবগুলির জন্য।

ASME SA335 P22: উচ্চ তাপমাত্রা সেবা জন্য seamless ferritic খাদ-স্টিল পাইপ জন্য।

• উপসংহারঃ কোর টিউব উপাদান প্রায় নিশ্চিতভাবে SA213 T22 (যদি এটি একটি টিউব) বা SA335 P22 (যদি এটি একটি পাইপ) হয়। এটি একটি কম খাদ ইস্পাত উচ্চ তাপমাত্রা শক্তি, creep প্রতিরোধের জন্য পরিচিত,এবং প্রায় 1050°F (565°C) পর্যন্ত অক্সিডেশন প্রতিরোধেরএটা স্টেইনলেস স্টীল নয়।

ফিনের ধরন - সারিযুক্ত ফিনঃ

• কাঠামোঃ পেরেকের উচ্চতা বরাবর নিয়মিত ব্যবধানে, পেরেকের উচ্চতা বরাবর, পেরেকের উচ্চতা এবং উচ্চতা বরাবর, পেরেকের উচ্চতা বরাবর, পেরেকের উচ্চতা বরাবর, পেরেকের উচ্চতা বরাবর, পেরেকের উচ্চতা বরাবর, পেরেকের উচ্চতা বরাবর, পেরেকের উচ্চতা বরাবর, পেরেকের উচ্চতা বরাবর, পেরেকের উচ্চতা বরাবর, পেরেকের উচ্চতা বরাবর।ছোট ছোট খণ্ডগুলি ফিনের দৈর্ঘ্যের সাথে উল্লম্বভাবে কাটা বা "নট" করা হয়.
• মূল চাক্ষুষ বৈশিষ্ট্যঃ মসৃণ, অবিচ্ছিন্ন স্ট্রিপ হওয়ার পরিবর্তে, ফিনটির প্রান্ত বরাবর ছোট, নিয়মিত ফাঁক বা ইন্ডেন্টেশনগুলির একটি সিরিজ রয়েছে, যা একটি "সার্টেড" চেহারা তৈরি করে (একটি পেরেকের ব্লেডের মতো) ।
• Serrations এর উদ্দেশ্যঃ

উন্নত তাপ স্থানান্তরঃ সেরেশনগুলি ফ্লুয়েডের (সাধারণত বায়ু বা ফ্লু গ্যাসগুলির মতো গ্যাস) এর সীমানা স্তর গঠনকে ব্যাহত করে। এটি টার্বুলেন্স তৈরি করে,ল্যামিনার উপ-স্তরকে ভেঙে ফেলা এবং সরল পিনের তুলনায় তাপ স্থানান্তর দক্ষতা উল্লেখযোগ্যভাবে উন্নত করা.

ওজন এবং উপাদান হ্রাসঃ সরানো উপাদান সামঞ্জস্যপূর্ণ কঠিন ফিনের তুলনায় সামগ্রিক ওজন এবং খরচ সামান্য হ্রাস করে।

• ট্রেড-অফঃ

সামান্য উচ্চতর চাপ ড্রপঃ বর্ধিত অস্থিরতা এছাড়াও টিউব বান্ডিল জুড়ে তরল প্রবাহ (চাপ ড্রপ) প্রতিরোধের বৃদ্ধি করে।

ধূসর হওয়ার সম্ভাবনাঃ কখনও কখনও খাঁজগুলি নোংরা গ্যাস প্রবাহের তুলনায় কণা আটকাতে বেশি প্রবণ হতে পারে, যদিও স্ট্যাডড ফিনের চেয়ে কম।

সংমিশ্রিত বর্ণনা - SA213 T22 Serrated Fined Tube:

• কোরঃ ASME SA213 T22 স্পেসিফিকেশন অনুযায়ী নির্মিত একটি সিউমলেস টিউব, 2.25Cr-1Mo নিম্ন-অ্যালগ স্টিল থেকে তৈরি।
• ফিনঃ একটি হেলিক্যাল ফিন যা যান্ত্রিকভাবে টিউবটির বাইরের পৃষ্ঠের সাথে সংযুক্ত থাকে (সাধারণত টেনশন-ওয়েন্ড এবং ফুটযুক্ত) । এই ফিনটিতে নিয়মিত খাঁজগুলি রয়েছে যা তার উচ্চতা বরাবর উল্লম্বভাবে কাটা হয়,serrated প্রান্ত প্রোফাইল তৈরি.

SA213 T22 Serrated Fin Tube অ্যাপ্লিকেশনঃ

• বিদ্যুৎ কেন্দ্র তাপ পুনরুদ্ধার বাষ্প জেনারেটর (এইচআরএসজি): অর্থনীতিবিদ, বাষ্পীভবনকারী, সুপারহিটার, রিহিটার, নিষ্কাশন গ্যাস থেকে তাপ শোষণ সর্বাধিক করে তোলে। এয়ার হিটার (Ljungström/Rothemühle),কয়লা/গ্যাস চালিত বয়লার অর্থনীতিবিদ বিভাগ (প্রাক গরম করা ফিড ওয়াটার)
• পেট্রোকেমিক্যালস/রিফাইনারিজ: প্রসেস হিটার/ফার্নেস, থার্মাল অক্সাইডার/ইনসিনারেটর
• ইন্ডাস্ট্রিয়াল বয়লারস অপচয় তাপ বয়লারস চুলা, গ্যাস টারবাইন বা রাসায়নিক প্রক্রিয়া থেকে তাপ পুনরুদ্ধার
• সিমেন্ট/স্টিল প্রিহিটার এবং কুলার চুলা/চুলার থেকে নির্গত গ্যাস থেকে তাপ পুনরুদ্ধার
