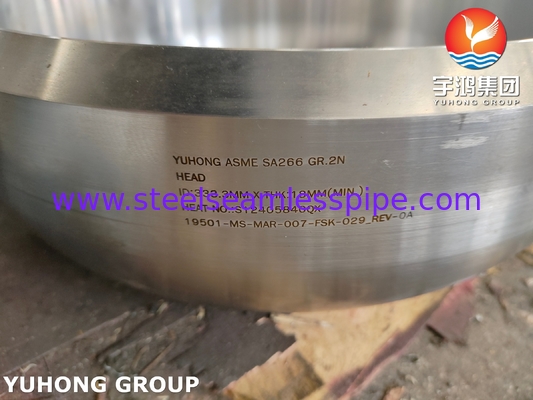

ASME SA 266 GR 2N উচ্চ চাপ তাপ এক্সচেঞ্জারগুলির জন্য মাথা

 ASME SA 266 GR.2N উচ্চ চাপ তাপ এক্সচেঞ্জার, রিঅ্যাক্টর, স্টোরেজ ট্যাংক জন্য মাথা

SA-266 Gr.2N মাথাটি তার অর্থনীতি, মাঝারি তাপমাত্রা স্থিতিশীলতা এবং সহজ প্রক্রিয়াজাতকরণের কারণে অ-ক্ষয়কারী মিডিয়াগুলির জন্য চাপের পাত্রে এবং বয়লার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।সালফারযুক্ত বা অ্যাসিডিক পরিবেশে, এটি Cr-Mo খাদ ইস্পাত (যেমন SA-387 Gr.11) বা স্টেইনলেস স্টীল (SA-240 304L) আপগ্রেড করার পরামর্শ দেওয়া হয় এবং নিরাপদ পরিষেবা নিশ্চিত করার জন্য উত্পাদন এবং পরীক্ষার মানগুলি কঠোরভাবে অনুসরণ করা হয়।

প্রজাপতির মাথাটি মুকুট অংশ (মুকুট ব্যাসার্ধ) এবং ভাঁজ প্রান্তের রূপান্তর অঞ্চল (নুকুল ব্যাসার্ধ) নিয়ে গঠিত এবং এর জ্যামিতি উপবৃত্তাকার মাথা এবং সমতল কভারের মধ্যে রয়েছে।

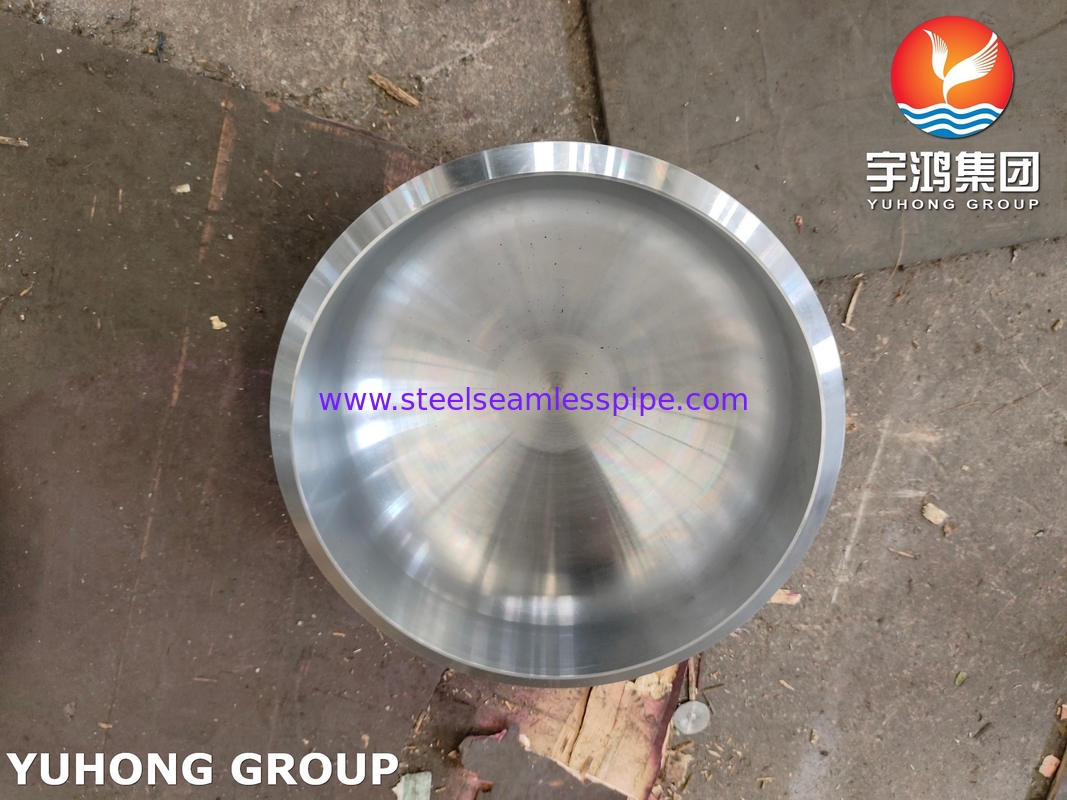

উপবৃত্তাকার মাথাটি অর্ধ-বড় অক্ষ (ক) এবং অর্ধ-ছোট অক্ষ (খ) নিয়ে গঠিত। এর স্ট্যান্ডার্ড আকৃতি 2: 1 উপবৃত্তাকার অনুপাত (যেমন a / b = 2),এবং এটি চাপের পাত্রে সর্বাধিক ব্যবহৃত মাথা ধরণের একটি.

প্রজাপতি মাথা কম উত্পাদন খরচ, সহজ ছাঁচনির্মাণ বড় চাপ ঘনত্ব, এলিপটিকাল মাথা তুলনায় কম চাপ বহন ক্ষমতা মাঝারি এবং নিম্ন চাপ, বিরল চক্রীয় লোড

উপবৃত্তাকার মাথা ইউনিফর্ম চাপ বিতরণ, উচ্চ চাপ ভারবহন উচ্চ ছাঁচনির্মাণ খরচ, জটিল গভীর অঙ্কন প্রক্রিয়া উচ্চ চাপ, ক্লান্তি লোড পরিবেশ

রাসায়নিক রচনা প্রয়োজনীয়তা

তাপ চিকিত্সা

কাঠামো তৈরির পর এবং তাপ চিকিত্সার জন্য পুনরায় গরম করার আগে, এএসটিএম এ২৬৬ অনুযায়ী কাঠামোগুলি এমনভাবে ঠান্ডা করা হবে যাতে ক্ষতি রোধ করা যায় এবং রূপান্তর সম্পন্ন করা যায়।এএসটিএম এ২৬৬-এর সমস্ত কাঠামো চারটি পদ্ধতির মধ্যে একটিতে তাপ চিকিত্সা করা হবে।: অ্যানিলিং, নরমালাইজিং, নরমালাইজিং এবং টেম্পারিং, বা তরল quenching এবং টেম্পারিং। যখন টেম্পারিং সঞ্চালিত হয়, এটি একটি subcritical তাপমাত্রা, কিন্তু কম নয় 1100 ° F [595 ° C] হতে হবে।

যান্ত্রিক বৈশিষ্ট্য

মাথাগুলির অ্যাপ্লিকেশন দৃশ্যকল্প

সাধারণ সরঞ্জামঃ

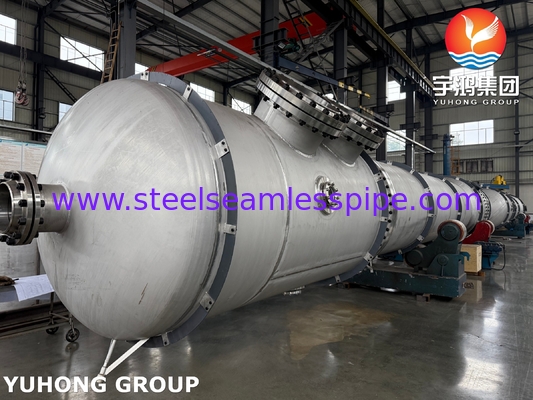

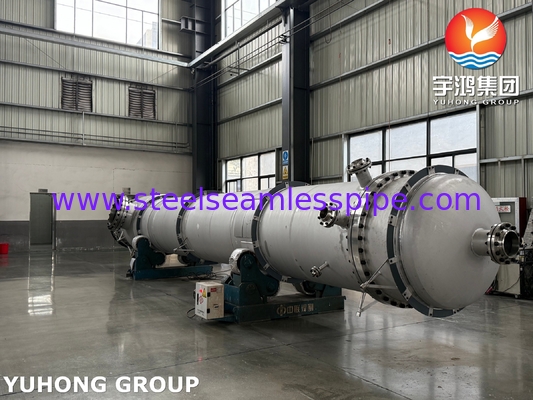

চাপের পাত্রেঃ চুল্লি, সঞ্চয়স্থান ট্যাঙ্ক এবং তাপ বিনিময়কারী (যেমন উপবৃত্তাকার এবং প্রজাপতি মাথা) এর শেষ মাথা।
বয়লার সিস্টেমঃ বাষ্প ড্রাম এবং হেডার হেড, ডিজাইন তাপমাত্রা ≤425°C।
পেট্রোকেমিক্যাল ইউনিটঃ হাইড্রোজেনেশন রিঅ্যাক্টর এবং ফ্যাকশনেশন টাওয়ারের আধা গোলাকার মাথা, মাঝারি তাপমাত্রায় হাইড্রোজেন ক্ষয় প্রতিরোধী।

প্রযোজ্য মিডিয়াঃ

অ- ক্ষয়কারী তরল (জল, বাষ্প, তেলজাত পণ্য) ।
দুর্বল ক্ষয়কারী পরিবেশ (একটি ছোট পরিমাণে H2S / CO2 ধারণ করে, সালফার সামগ্রী নিয়ন্ত্রণ করা প্রয়োজন) ।
