ASTM A312 TP310S গরম এক্সচেঞ্জারের জন্য স্টেইনলেস স্টীল পাইপ টিউব

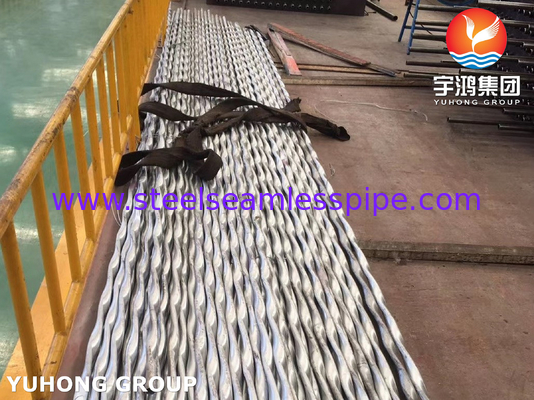

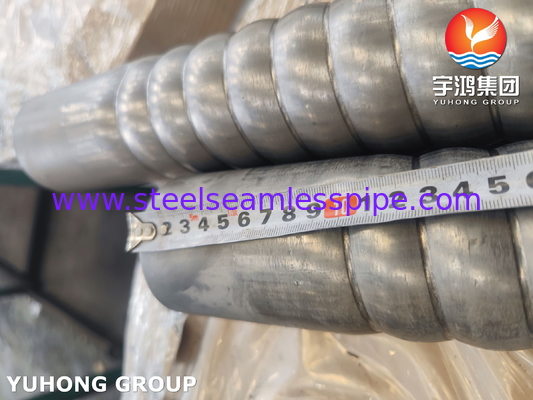

এএসটিএম A312 TP310S তাপ এক্সচেঞ্জারের জন্য করুগেটেড টিউব

কর্গেটেড টিউব কি?

একটি corrugated টিউব একটি নমনীয়, সিলিন্ডারিকাল নালী যা তার দৈর্ঘ্য বরাবর ক্রমবর্ধমান ক্রমবর্ধমান ক্রমবর্ধমান ক্রমবর্ধমান ক্রমবর্ধমান ক্রমবর্ধমান ক্রমবর্ধমান ক্রমবর্ধমান ক্রমবর্ধমান ক্রমবর্ধমান ক্রমবর্ধমানএবং কম্পন প্রতিরোধের. এই টিউবগুলি সাধারণত বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য স্টেইনলেস স্টিল, পলিমার, বা বিশেষায়িত খাদ থেকে তৈরি করা হয়। তাদের অনন্য নকশা kinking ছাড়া চমৎকার নমনযোগ্যতা অনুমতি দেয়,জটিল ইনস্টলেশনের জন্য তাদের আদর্শ করে তোলে. উচ্চ তাপমাত্রার সিস্টেমে (যেমন, নিষ্কাশন, তাপ এক্সচেঞ্জার), অটোমোটিভ এবং এয়ারস্পেস উপাদান, রাসায়নিক প্রক্রিয়াকরণ এবং এইচভিএসি সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।যদিও তারা মসৃণ টিউব তুলনায় উচ্চতর নমনীয়তা এবং চাপ প্রতিরোধের প্রস্তাবতাদের বহুমুখিতা তাদের চাহিদাপূর্ণ প্রকৌশল পরিবেশে অপরিহার্য করে তোলে।

1উপাদান গঠন এবং বৈশিষ্ট্যঃ

গ্রেড 310S: একটি অস্টেনাইটিক স্টেইনলেস স্টিল উচ্চ ক্রোমিয়াম (~ 25%) এবং নিকেল (~ 20%) ধারণকারী, উচ্চ তাপমাত্রা কর্মক্ষমতা জন্য অপ্টিমাইজড। "S" একটি কম কার্বন ধারণকারী (≤ 0.08%) নির্দেশ করে,ওয়েল্ডেবিলিটি বাড়ানো এবং কার্বাইড precipitation হ্রাস.

মূল বৈশিষ্ট্যঃ 1100 °C (2012 °F) পর্যন্ত চমৎকার অক্সিডেশন প্রতিরোধের, ভাল সালফিডেশন প্রতিরোধের, এবং উচ্চতর ক্রপ শক্তি।316 এর মতো গ্রেডের তুলনায় ক্লোরাইড সমৃদ্ধ পরিবেশে কম উপযুক্ত.

2. এএসটিএম এ৩১২ স্ট্যান্ডার্ড মেনে চলাঃ

পরিধিঃ আকার, যান্ত্রিক এবং রাসায়নিক স্পেসিফিকেশন সহ সিউমলেস এবং ওয়েল্ড অস্টেনাইটিক স্টেইনলেস স্টিল পাইপগুলিকে অন্তর্ভুক্ত করে।

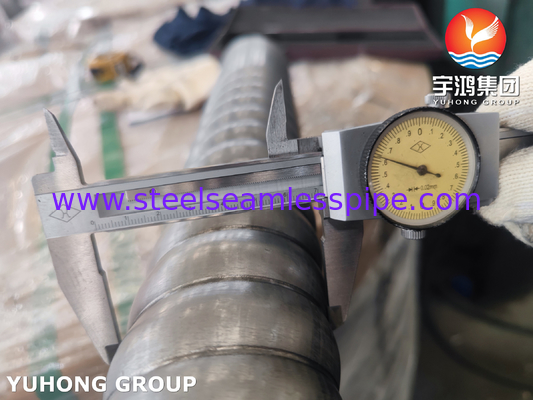

মাত্রাঃ স্ট্যান্ডার্ড বাইরের ব্যাসার্ধ, প্রাচীরের বেধ এবং দৈর্ঘ্য, যা নমনীয়তা এবং তাপীয় সম্প্রসারণের আবাসন বাড়ানোর জন্য corrugation প্যাটার্নের জন্য সামঞ্জস্য করা হয়।

3উৎপাদন প্রক্রিয়া:

বেস টিউব উৎপাদনঃ ASTM A312 অনুযায়ী সিউমলেস বা ওয়েলডেড টিউব হিসাবে নির্মিত।

কর্গেশনঃ হাইড্রোফর্মিং বা রোল-ফর্মিংয়ের মতো পোস্ট-প্রোডাকশন প্রক্রিয়াগুলি কর্গেশন প্রবর্তন করে, পৃষ্ঠের আয়তন এবং নমনীয়তা বৃদ্ধি করে।

তাপ চিকিত্সাঃ কার্বাইড দ্রবীভূত করে ক্ষয় প্রতিরোধের এবং নমনীয়তা পুনরুদ্ধার করার জন্য প্রবাহিত করার পরে সমাধান annealing।

4যান্ত্রিক এবং পারফরম্যান্স স্পেসিফিকেশনঃ

যান্ত্রিক বৈশিষ্ট্যঃ সাধারণ প্রসার্য শক্তি ≥ ৫১৫ এমপিএ, ফলন শক্তি ≥ ২০৫ এমপিএ এবং প্রসারিততা ≥ ৩৫% (অনিলিংয়ের পরে) ।

পরীক্ষাঃ হাইড্রোস্ট্যাটিক পরীক্ষা, অ-ধ্বংসাত্মক বৈদ্যুতিক পরীক্ষা (যেমন, এডিসি বর্তমান) এবং চাপ পরীক্ষা, যা কার্গুয়েশনের পরে অখণ্ডতা নিশ্চিত করে।

5. অ্যাপ্লিকেশনঃ

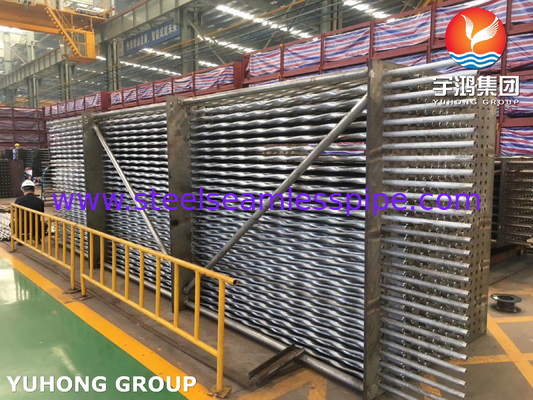

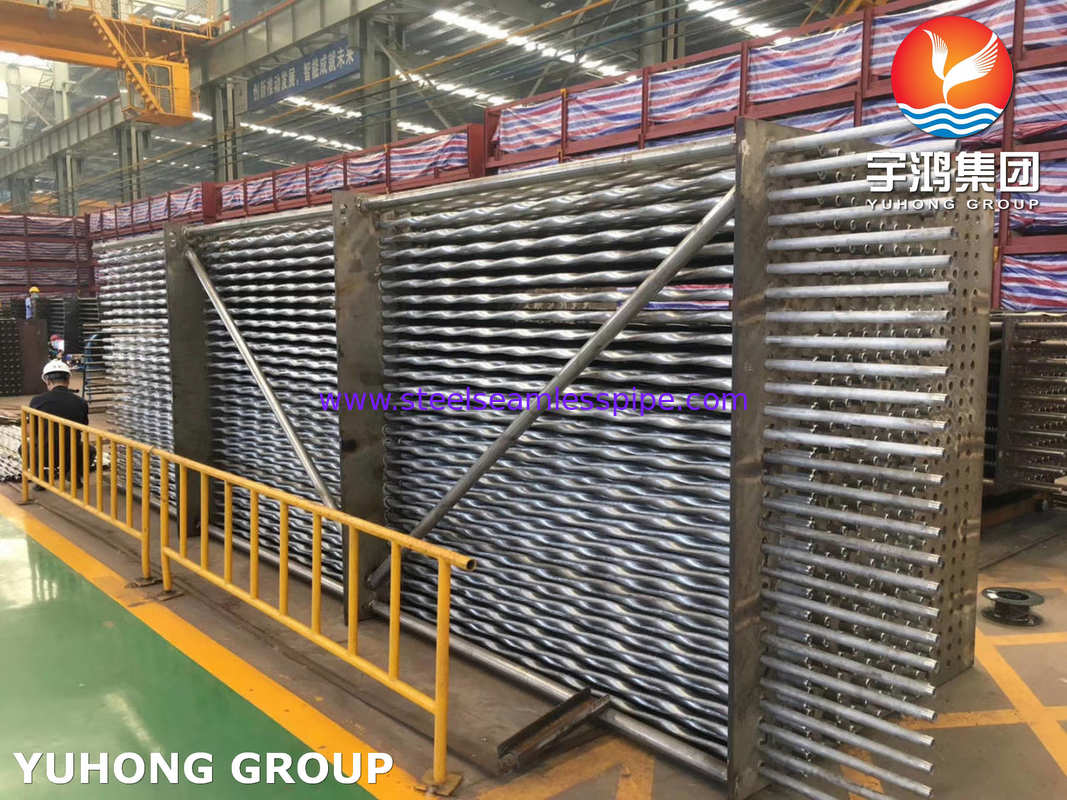

উচ্চ তাপমাত্রা পরিবেশেঃ চুলা, তাপ বিনিময়কারী, নিষ্কাশন সিস্টেম, এয়ারস্পেস, এবং রাসায়নিক প্রক্রিয়াকরণ।

উপকারিতা: উত্তাপের চাপ কমাতে, প্রসারিত জয়েন্টগুলির প্রয়োজন হ্রাস করতে এবং তাপ স্থানান্তর দক্ষতা বাড়াতে।

6ইনস্টলেশন এবং বিবেচনাঃ

নমনীয়তাঃ তাপীয় প্রসারণের অনুমতি দেয় তবে স্ল্যাশিং রোধ করতে যথাযথ সমর্থন প্রয়োজন।

রক্ষণাবেক্ষণঃ ঘূর্ণায়মান অংশগুলি কণা আটকে রাখতে পারে; নিয়মিত পরিষ্কার না করে লর অ্যাপ্লিকেশনগুলির জন্য কম আদর্শ।

7তুলনামূলক বিশ্লেষণ:

বনাম 304/316: উচ্চ তাপমাত্রা কর্মক্ষমতা কিন্তু ক্লোরাইড পরিবেশে কম জারা প্রতিরোধের।

বনাম 310H: 310H এর চেয়ে কম কার্বন ওয়েল্ডেবিলিটি উন্নত করে তবে উচ্চ তাপমাত্রায় শক্তি হ্রাস করে।

8স্ট্যান্ডার্ড এবং স্পেসিফিকেশনঃ

বেস টিউবঃ এএসটিএম এ৩১২ উপাদান এবং মাত্রার স্পেসিফিকেশন নিয়ন্ত্রণ করে।

করুগেশনঃ সাধারণত প্রস্তুতকারকের স্পেসিফিকেশন বা গঠনের প্রক্রিয়াগুলির জন্য অতিরিক্ত মান অনুসরণ করে।
