এএসটিএম এ৩৩৫ পি১১ এইচএফডব্লিউ হার্ম রিকভারি স্টিম সিস্টেমের জন্য হার্ম রিকভারি স্টিম সিস্টেমের জন্য হার্ম রিকভারি স্টিম টিউব

এএসটিএম এ৩৩৫ পি১১ এইচএফডব্লিউ এইচআরএসজি তাপ পুনরুদ্ধার বাষ্প সিস্টেমের জন্য সারিযুক্ত টাইপ ফিনড টিউব

আমাদের উন্নত পণ্যগুলির মধ্যে রয়েছেএএসটিএম এ৩৩৫ পি১১ এইচএফডব্লিউ হার্টেড টাইপ ফিনড টিউব, বিশেষভাবে তাপ পুনরুদ্ধার বাষ্প জেনারেটর (এইচআরএসজি) এবং অন্যান্য উচ্চ-কার্যকারিতা তাপ পুনরুদ্ধার সিস্টেমের জন্য ডিজাইন করা হয়েছে।এই পণ্য উচ্চ তাপমাত্রা এবং উচ্চ চাপ পরিবেশের কঠোর চাহিদা পূরণ করার জন্য ডিজাইন করা হয়, সর্বোত্তম তাপ স্থানান্তর দক্ষতা এবং স্থায়িত্ব নিশ্চিত করে।

এএসটিএম এ৩৩৫ পি১১ এর রাসায়নিক গঠন

(উত্সঃ এএসটিএম এ৩৩৫-২২, টেবিল ১)

অ্যালগিং উপাদান, বিশেষ করেক্রোমিয়াম (Cr)এবংমলিবডেনাম (এমও), অক্সিডেশন, তাপীয় ক্লান্তি এবং জারা প্রতিরোধের জন্য চমৎকার প্রতিরোধের প্রদান করে, এটি উচ্চ তাপমাত্রা পরিবেশে উপযুক্ত করে তোলে।

এএসটিএম A335 P11 এর যান্ত্রিক বৈশিষ্ট্য

(উত্সঃ এএসটিএম এ৩৩৫-২২, টেবিল ২)

বেস টিউব পরিদর্শন (এএসটিএম এ৩৩৫)

(উত্সঃ এএসটিএম এ৩৩৫-২২, অধ্যায় ১১)

• হাইড্রোস্ট্যাটিক পরীক্ষা:
  প্রতিটি বেস টিউব একটি হাইড্রোস্ট্যাটিক পরীক্ষার সাপেক্ষে যাচাই করা হয় যাতে এটি নির্দিষ্ট চাপের প্রতিরোধের ক্ষমতা ছাড়াই ফুটো হয়।
• অ-ধ্বংসাত্মক পরীক্ষা (NDT):
  • অভ্যন্তরীণ এবং পৃষ্ঠের ত্রুটিগুলি সনাক্ত করতে আল্ট্রাসোনিক বা রেডিওগ্রাফিক পরীক্ষা করা হয়।
• মাত্রিক পরিদর্শন:
  • বাইরের ব্যাসার্ধ, প্রাচীরের বেধ এবং দৈর্ঘ্য পরিমাপ করা হয় যাতে নির্দিষ্ট tolerances মেনে চলতে পারে।

সমাপ্ত ফিনড টিউব টেস্টিং

1. ফিন বন্ডিং টেস্ট (উত্সঃ ASME SA803, বিভাগ 9.2):

   • পেরেক এবং বেস টিউবের মধ্যে যান্ত্রিক বন্ধনের শক্তি যাচাই করার জন্য একটি টান-আউট পরীক্ষা পরিচালিত হয়।
   • অনুমোদিত ফিনিং টান-আউট শক্তি ফিনিং উপাদানের টান শক্তির ≥ 80%।

2. চাক্ষুষ পরিদর্শন (উত্সঃ ASME SA803, বিভাগ 10):

   • পৃষ্ঠটি দৃশ্যমান ত্রুটির জন্য পরিদর্শন করা হয় যেমন unbonded fins, weld imperfections, বা বেস টিউবের বিকৃতি।

3. মাত্রাগত নির্ভুলতা (উত্সঃ টিইএমএ স্ট্যান্ডার্ডস, টেবিল আরসিবি-২):

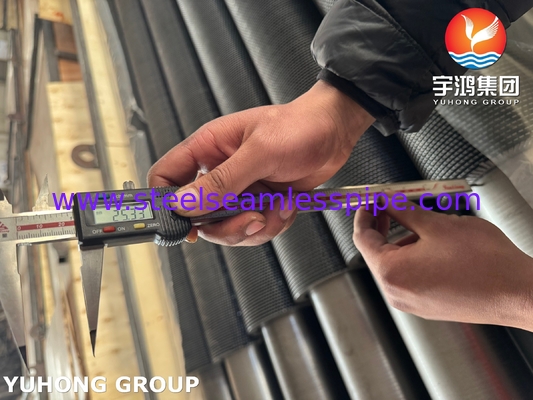

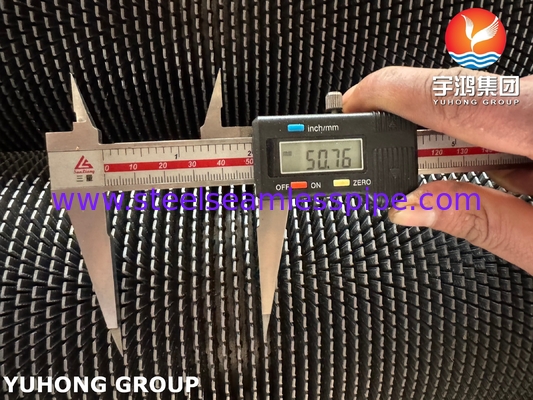

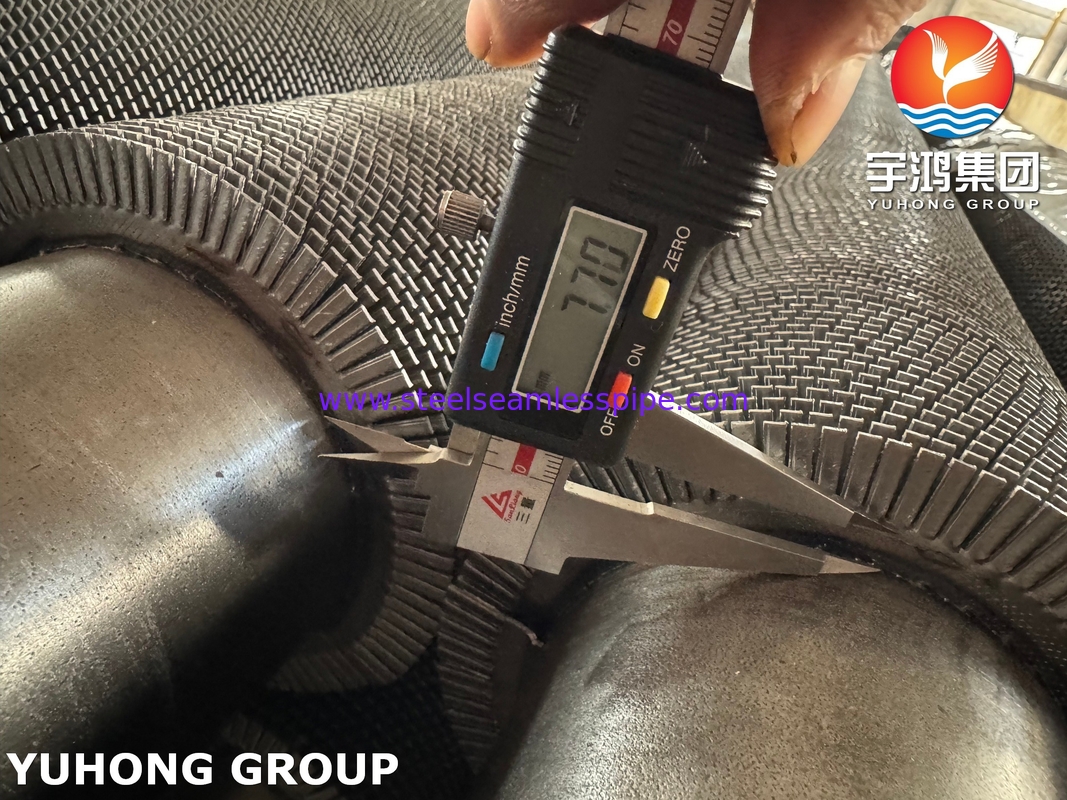

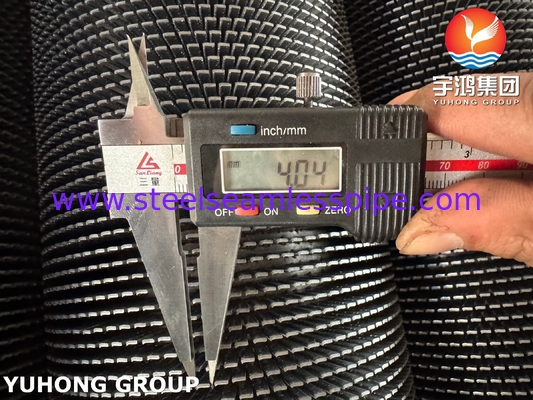

   • নকশা নির্দিষ্টকরণের সাথে সম্মতি নিশ্চিত করার জন্য ফিন উচ্চতা, পিচ এবং বেধ পরিমাপ করা হয়।

পেরেকযুক্ত ফিনিং টিউবগুলির সাধারণ মাত্রা

এই মাত্রা নির্দিষ্ট HRSG সিস্টেমের প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা যেতে পারে।
