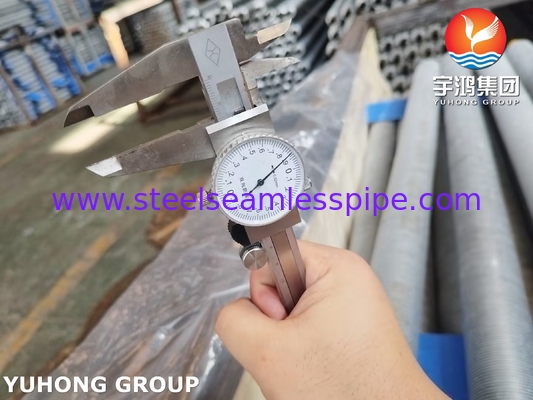

ASME SA249 স্টেইনলেস স্টিল ক্ষতযুক্ত ফিন টিউব ফিন টাইপ L
ফিনযুক্ত টিউবগুলি কিসের জন্য ব্যবহৃত হয়?
ফিনযুক্ত টিউবগুলি তাপ এক্সচেঞ্জারের প্রধান উপাদান। এগুলি টিউবের একটি সিরিজ যেখানে বাইরের তরলের সাথে যোগাযোগের ক্ষেত্রফল বাড়ানোর জন্য বাইরে ফিন যুক্ত করা হয়েছে, টিউবের ভিতরের তরল এবং টিউবের বাইরের তরলের মধ্যে তাপ বিনিময় করার জন্য। ফিনযুক্ত টিউবগুলি হল প্রসারিত অ্যালুমিনিয়াম ক্ল্যাড কার্বন স্টিলের ফ্ল্যাট টিউব যার সাথে ব্রেইজড অ্যালুমিনিয়াম ফিন রয়েছে।
বেস টিউবের বাইরের পৃষ্ঠে ধাতব স্ট্রিপ (অ্যালুমিনিয়াম, তামা বা স্টেইনলেস স্টিল) ঘুরিয়ে, ঢালাই করে বা স্থাপন করে স্থির করা হয়। এর প্রধান কাজ হল তাপ বিনিময়ের ক্ষেত্রফল বৃদ্ধি করা এবং বাতাসের দিকে তাপ স্থানান্তর দক্ষতা উন্নত করা।
ফিন স্ট্রিপটি একটি নির্দিষ্ট কোণে (যেমন 30°~60° এর হেলিকাল অ্যাঙ্গেল) ক্ষতযুক্ত করা হয় একটি অবিচ্ছিন্ন সর্পিল ফিন তৈরি করতে, যা "টাইপ L" হিসাবে চিহ্নিত করা যেতে পারে।

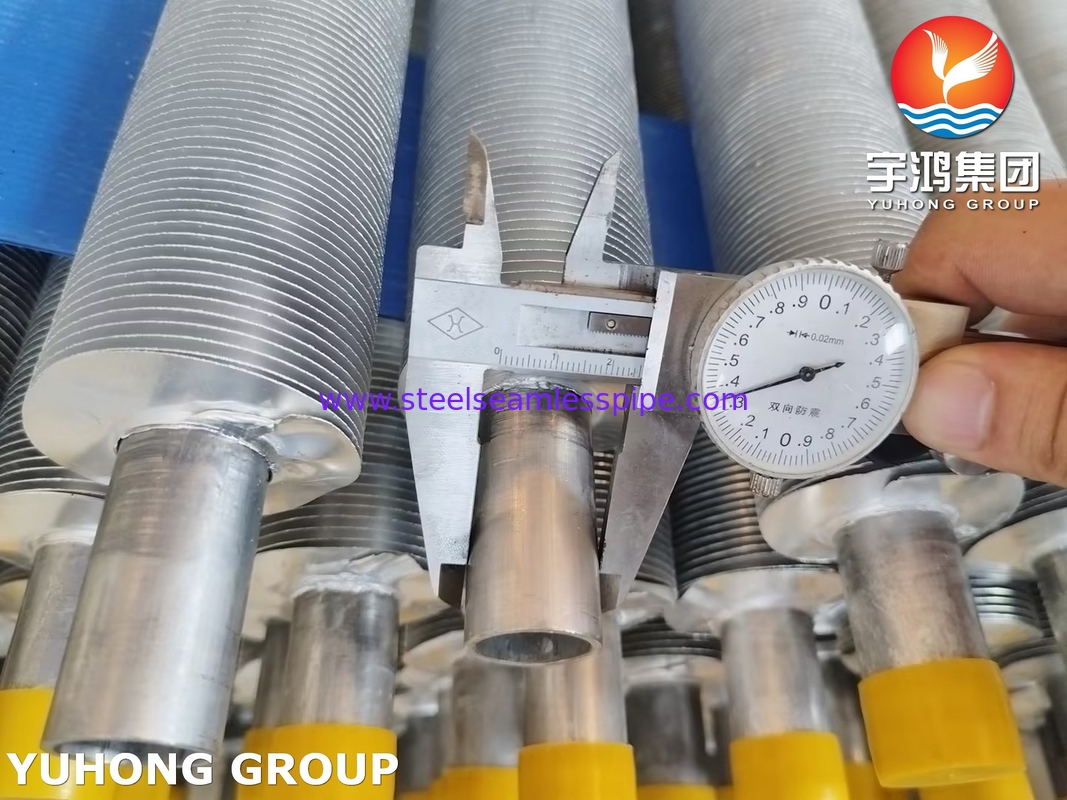

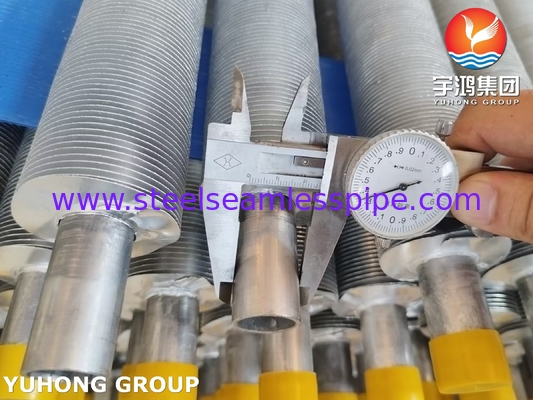

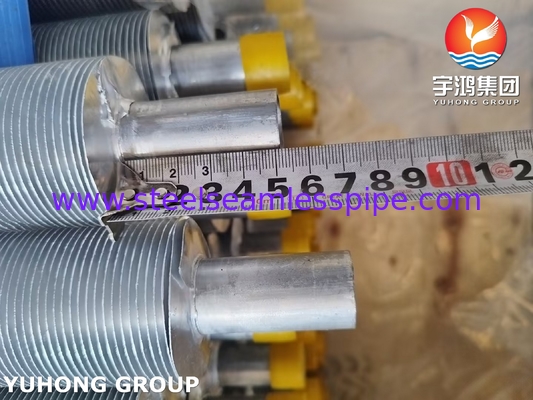

ফিন-এর মূলটি "L" আকারের এবং ফিন এবং বেস টিউবের মধ্যে যোগাযোগের শক্তি বাড়ানোর জন্য এবং আলগা হওয়া রোধ করার জন্য যান্ত্রিক লকিং বা ঢালাই করে বেস টিউবের সাথে স্থির করা হয়।
মূল সুবিধা অ্যান্টি-ভাইব্রেশন কর্মক্ষমতা বা বিশেষ তাপ স্থানান্তর কাঠামো হতে পারে। পেট্রোকেমিক্যাল শিল্পে, এই ধরনের ফিন টিউবগুলি প্রায়শই এয়ার কুলার, বর্জ্য তাপ পুনরুদ্ধার এবং অন্যান্য পরিস্থিতিতে ব্যবহৃত হয় এবং মাধ্যম বৈশিষ্ট্য (তাপমাত্রা, ক্ষয়কারিতা), পরিবেশগত অবস্থা (বাতাসের গতি, ধুলো) এবং ব্যয়ের কারণগুলির উপর ভিত্তি করে নির্বাচন করতে হবে।
প্রধান সুবিধা
দক্ষ তাপ স্থানান্তর: ফিনের প্রসারিত পৃষ্ঠের ক্ষেত্রফল বেস টিউবের 10~30 গুণ পর্যন্ত হতে পারে, যা বাতাসের দিকে তাপ স্থানান্তর দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।
জারা প্রতিরোধ ক্ষমতা: যদি অ্যালুমিনিয়াম ফিন + কার্বন স্টিল বেস টিউব (Al-Fe দ্বিধাতব) ব্যবহার করা হয়, তবে এটির খরচ এবং বায়ুমণ্ডলীয় জারা প্রতিরোধের উভয় সুবিধাই রয়েছে।
যান্ত্রিক শক্তি: L-আকৃতির মূল নকশা বা ঢালাই প্রক্রিয়া নিশ্চিত করে যে ফিনগুলি উচ্চ-গতির বায়ুপ্রবাহে সহজে পড়ে না।
সাশ্রয়ী: রোলড ফিন টিউব (এম্বেডেড ফিন) থেকে কম খরচ, বৃহৎ আকারের প্রয়োগের জন্য উপযুক্ত।
SS304 রাসায়নিক গঠন
| উপাদান |
% উপস্থিত |
| কার্বন (C) |
0.07 |
| ক্রোমিয়াম (Cr) |
17.50 - 19.50 |
| ম্যাঙ্গানিজ (Mn) |
2.00 |
| সিলিকন (Si) |
1.00 |
| ফসফরাস (P) |
0.045 |
| সালফার (S) |
0.015b) |
| নিকেল (Ni) |
8.00 - 10.50 |
| নাইট্রোজেন (N) |
0.10 |
| আয়রন (Fe) |
ভারসাম্য |
SS304 যান্ত্রিক বৈশিষ্ট্য
| বৈশিষ্ট্য |
মান |
| সংহত শক্তি |
210 MPa |
| প্রুফ স্ট্রেস |
210 Min MPa |
| টান শক্তি |
520 - 720 MPa |
| দীর্ঘতা |
45 Min% |
প্রয়োগ
এয়ার কুলার:
উচ্চ-তাপমাত্রার তেল এবং গ্যাস ঠান্ডা করতে ব্যবহৃত হয় (যেমন ক্যাটালিটিক ক্র্যাকিং ইউনিট আউটলেট গ্যাস), হালকা হাইড্রোকার্বন ঘনীভবন (যেমন LPG পুনরুদ্ধার)।
উদাহরণ: ক্ষতযুক্ত ফিন টিউব সাধারণত API 661 স্ট্যান্ডার্ড এয়ার কুলারে ব্যবহৃত হয় এবং মাঝারি তাপমাত্রা অনুযায়ী ফিনের প্রকার নির্বাচন করা হয় (যেমন উচ্চ তাপমাত্রার জন্য স্টেইনলেস স্টিল ফিন)।
বর্জ্য তাপ পুনরুদ্ধার সিস্টেম:
ফ্লু গ্যাস বর্জ্য তাপ বয়লারে তাপ পুনরুদ্ধার করতে, ফিন উপাদানকে উচ্চ তাপমাত্রা জারণ প্রতিরোধী হতে হবে (যেমন 409 স্টেইনলেস স্টিল)।
রেফ্রিজারেশন সরঞ্জাম:
অ্যামোনিয়া বা ফ্রিয়ন কনডেনসারের বাইরের ফিন টিউব, অ্যালুমিনিয়াম ফিন ওজন কমাতে এবং জারা প্রতিরোধ করতে পারে।
