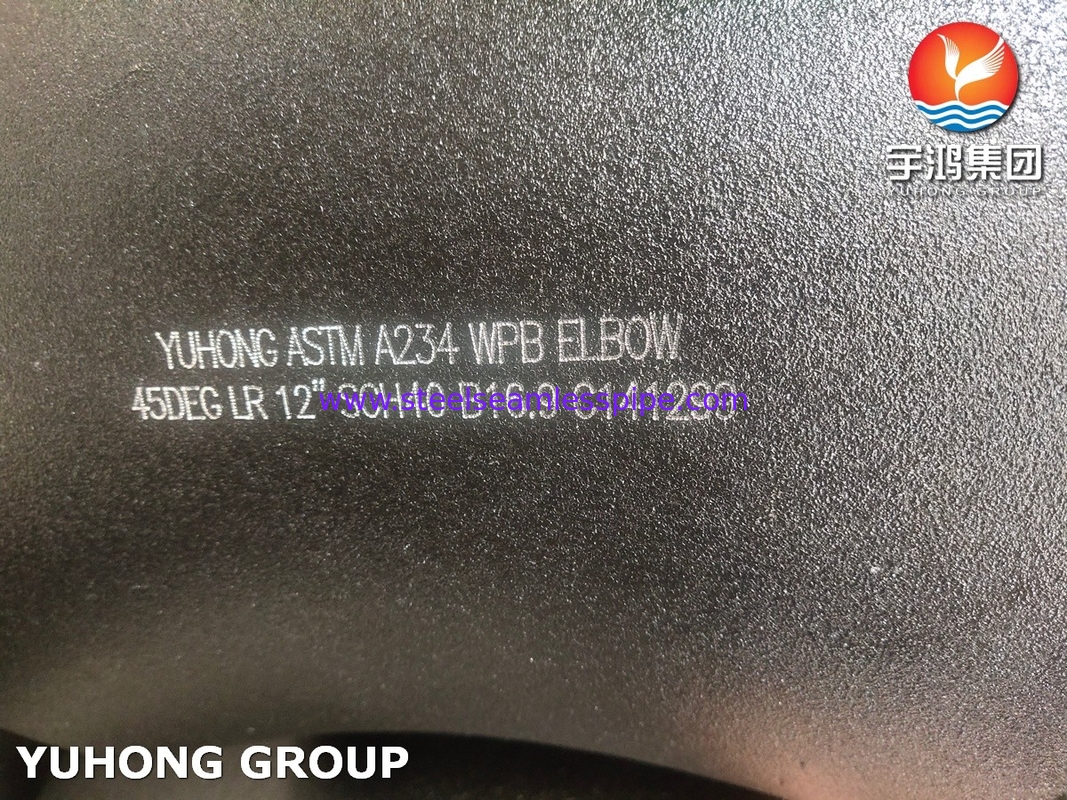

ASTM A234 WPB কার্বন ইস্পাত ফিটিং কনুই 45ডিগ্রি দীর্ঘ ব্যাসার্ধের বাটওয়েল্ড B16.9

ASTM A234 WPB কার্বন ইস্পাত কনুই 45ডিগ্রি লং রেডিয়াস বাটওয়েল্ড B16.9

ASTM A234 WPB কার্বন ইস্পাত কনুই একটি জাল কার্বন ইস্পাত পাইপ ফিটিং যা কঠোর শিল্প মান অনুযায়ী তৈরি করা হয়ASTM A234, মাঝারি এবং উচ্চ তাপমাত্রার পরিষেবার জন্য উপযুক্ত, এবং প্রধানত বাট ওয়েল্ডিং দ্বারা সংযুক্ত। এর মূল মূল্য এর চমৎকার সমন্বিত কর্মক্ষমতা (শক্তি, ঢালাইযোগ্যতা), নির্ভরযোগ্যতা এবং তুলনামূলকভাবে কম খরচে নিহিত, যা এটিকে পেট্রোলিয়াম, প্রাকৃতিক গ্যাস, রাসায়নিক, বিদ্যুৎ, জাহাজ নির্মাণ ইত্যাদি অনেক শিল্প ক্ষেত্রে পাইপলাইন সিস্টেমে দিক পরিবর্তনের জন্য একটি আদর্শ সমাধান করে তোলে।

ASTM A234 WPB এর রাসায়নিক প্রয়োজনীয়তা

ASTM A234 WPB এর যান্ত্রিক বৈশিষ্ট্য

ASTM A234 WPB কার্বন ইস্পাত কনুই উত্পাদন প্রক্রিয়া এবং কাঠামোগত প্রকার

ঢালাই প্রযুক্তি:

• গরম চাপ: উচ্চ ফ্রিকোয়েন্সি গরম করার চাপ, ব্যাপক উৎপাদনের জন্য উপযুক্ত, পৃষ্ঠের জারণের জন্য চিকিত্সা প্রয়োজন।
• ঠান্ডা চাপ গঠন: ছোট ব্যাসের কনুই সাধারণত ব্যবহৃত হয়, উচ্চ নির্ভুলতার সাথে তবে অভ্যন্তরীণ চাপ দূর করার জন্য অ্যানিলিং প্রয়োজন।
• ঢালাই কনুই: বৃহৎ ব্যাসের জন্য, ইস্পাত প্লেটগুলি ঘূর্ণিত এবং ঢালাই করা হয়, যা কম খরচের কিন্তু অ-ধ্বংসাত্মক পরীক্ষার প্রয়োজন।

কাঠামোগত শ্রেণীবিভাগ:

• কোণ: 45 ° (ডাইভারশন টার্ন), 90 ° (সঠিক কোণ টার্ন), 180 ° (U-আকৃতির রিটার্ন)।
• বক্রতা ব্যাসার্ধ:দীর্ঘ ব্যাসার্ধ (1.5D, কম প্রবাহ প্রতিরোধ) বনাম ছোট ব্যাসার্ধ (1D, কমপ্যাক্ট স্থান)।
• প্রাচীর বেধ গ্রেড: Sch40, Sch80, ইত্যাদি, ASME B16.9 প্রাচীর বেধ সিরিজের সাথে মিলে যায়।

ASTM A234 WPB কার্বন ইস্পাত ফিটিং কনুই অ্যাপ্লিকেশন

• পেট্রোলিয়াম এবং প্রাকৃতিক গ্যাস শিল্প:WPB কার্বন ইস্পাত মাঝারি তাপমাত্রা (-29 ° C~343 ° C) পর্যন্ত ঘরের তাপমাত্রার চাপ পূরণ করে এবং এর খরচ খাদ ইস্পাতের চেয়ে কম, যা অম্লীয় নয় এমন পরিবেশের জন্য উপযুক্ত। অতএব, এটি তেল ও গ্যাস সংগ্রহ ও পরিবহন পাইপলাইন, শোধনাগার পাইপলাইন সিস্টেম, দীর্ঘ-দূরত্বের পাইপলাইন সিস্টেম ইত্যাদির জন্য একটি সংযোগকারী উপাদান হিসাবে ব্যবহার করা যেতে পারে।
• বিদ্যুৎ ও জ্বালানি শিল্প: WPB উপাদান 343 ° C এর নিচে স্থিতিশীল কর্মক্ষমতা প্রদান করে এবং খরচ অপ্টিমাইজ করার জন্য P91/P22-এর মতো উচ্চ-গ্রেডের উপকরণগুলির সাথে ব্যবহার করা যেতে পারে। এটি তাপবিদ্যুৎ কেন্দ্রগুলিতে বয়লারগুলির প্রধান বাষ্প পাইপ এবং ফিডওয়াটার পাইপ বাঁকানোর জন্য ব্যবহার করা যেতে পারে (যেমন উচ্চ-চাপ বাষ্পের প্রভাব প্রতিরোধের জন্য Sch80 পুরু-প্রাচীরযুক্ত কনুই); শহুরে কেন্দ্রীভূত গরম করার সিস্টেমে প্রধান পাইপলাইন এবং শাখা পাইপলাইন সংযোগ করুন (তরল প্রতিরোধ কমাতে 45 ° বাঁক সহ); পারমাণবিক বিদ্যুৎ সহায়ক সিস্টেমে প্রচলিত দ্বীপগুলিতে অ-তেজস্ক্রিয় জল সঞ্চালন পাইপলাইন সংযোগের জন্য এটি ব্যবহার করা যেতে পারে (ASME B31.1 স্পেসিফিকেশন অনুযায়ী)।
• রাসায়নিক এবং পেট্রোকেমিক্যাল শিল্প:WPB কার্বন ইস্পাত কনুই চুল্লীর ইনলেট এবং আউটলেট পাইপলাইনে চুল্লীগুলিকে তাপ এক্সচেঞ্জার, পাম্প এবং অন্যান্য সরঞ্জামের সাথে সংযুক্ত করতে পারে (দীর্ঘ ব্যাসার্ধের কনুই অশান্তি কমায় এবং অনুঘটক রক্ষা করে); কম ঘনত্বের পাইপলাইনে অম্লীয় এবং ক্ষারীয় মাধ্যম পরিবহন করে যা উচ্চ ক্ষয়কারী মাধ্যম নয় (যেমন দুর্বল অ্যাসিড এবং ক্ষারীয় দ্রবণ) (ক্ষয়-বিরোধী আবরণ দিয়ে আস্তরণ প্রয়োজন); সংকুচিত বায়ু সিস্টেমে পাইপলাইন নেটওয়ার্কের জন্য একটি বাঁক সংযোগ হিসাবে (ছোট ব্যাসার্ধের কনুই কমপ্যাক্ট লেআউটের জন্য উপযুক্ত)।

ASTM A234 WPB কার্বন ইস্পাত কনুই তাদের মাঝারি চাপ বহন ক্ষমতা, সহজ প্রক্রিয়াকরণ এবং নিয়ন্ত্রণযোগ্য খরচের কারণে পেট্রোলিয়াম, বিদ্যুৎ এবং রাসায়নিকের মতো শিল্পে একটি সাধারণ পছন্দ হয়ে উঠেছে। তবে অ্যাসিডিক ক্ষয়, অতি-উচ্চ তাপমাত্রা (>343 ° C) বা অতি-উচ্চ চাপের পরিস্থিতিতে, এটি WP সিরিজের খাদ ইস্পাত (যেমন WP11/WP22) বা স্টেইনলেস স্টিল উপাদান (যেমন ASTM A403) দিয়ে প্রতিস্থাপন করতে হবে। নির্বাচন করার সময়, মাধ্যমের বৈশিষ্ট্য, পরিবেশগত অবস্থা এবং শিল্প মানগুলি সম্পূর্ণরূপে মূল্যায়ন করা প্রয়োজন।
