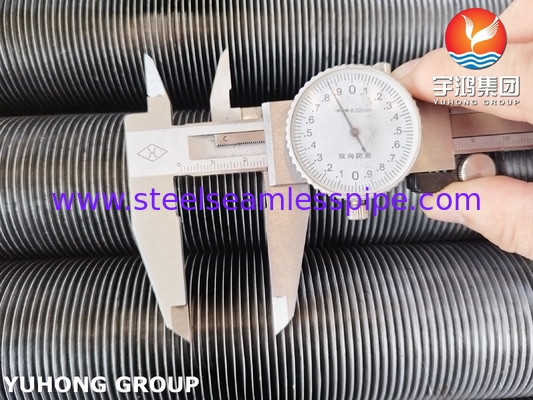

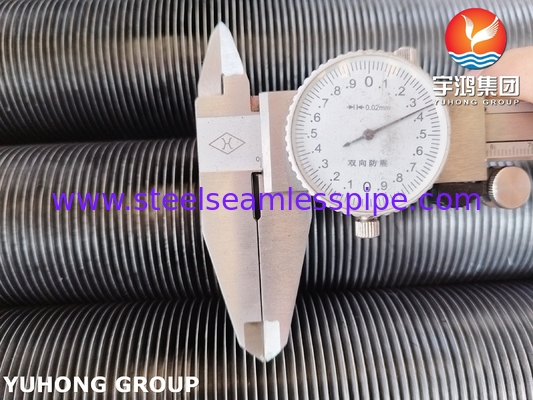

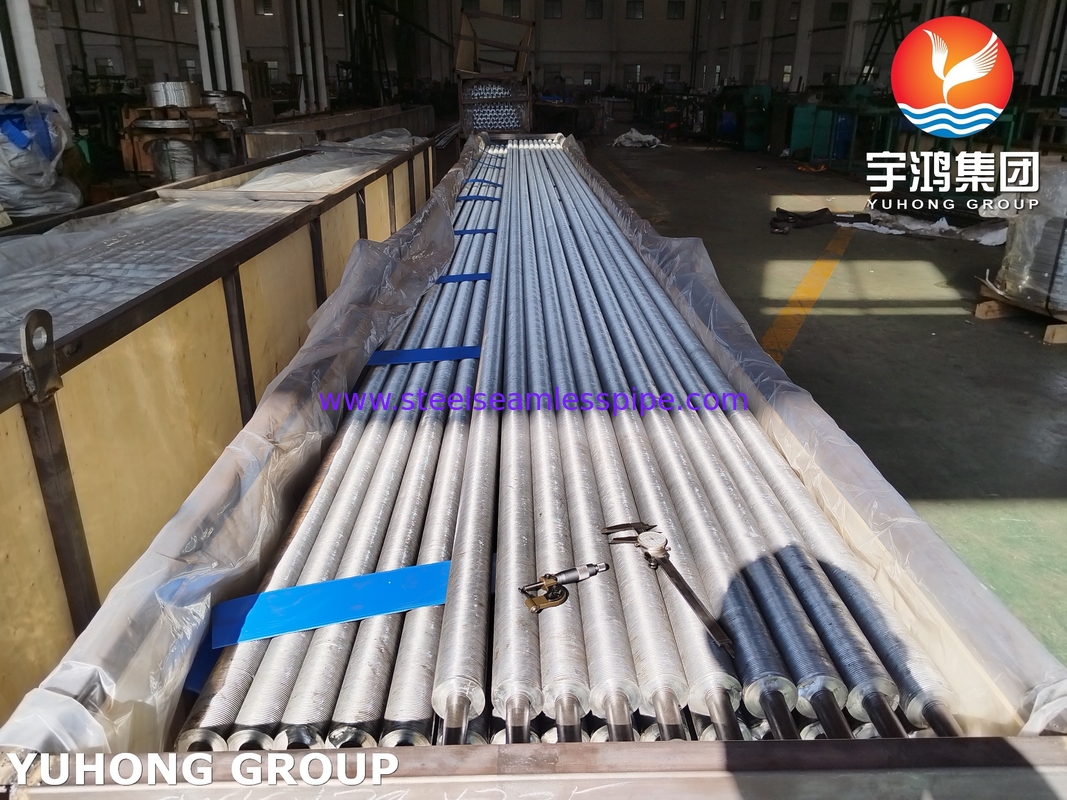

এএসটিএম এ২১৩ টি৫ এমবেডেড জি টাইপ ফিন টিউব ফিন কনডেন্সার বাষ্পীভবন

A213 T5 এমবেডেড ফিন টিউব একটি উচ্চ-কার্যকারিতা তাপ স্থানান্তর উপাদান যা চাহিদাপূর্ণ শিল্প অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। নীচে এর স্পেসিফিকেশন, নকশা,এবং ব্যবহারের ক্ষেত্রে:

1বেস টিউব উপাদানঃ এএসটিএম A213 T5

অ্যালোয়ের রচনাঃ ASTM A213 T5 মানদণ্ডের সাথে সঙ্গতিপূর্ণ ক্রোমিয়াম-মলিবডেনম (5Cr-0.5Mo) ইস্পাত।

মূল বৈশিষ্ট্যঃ

উচ্চ তাপমাত্রা শক্তিঃ 600 °C (1,112 °F) পর্যন্ত তাপমাত্রায় যান্ত্রিক অখণ্ডতা বজায় রাখে।

ক্ষয়/অক্সাইডেশন প্রতিরোধের ক্ষমতাঃ ক্রোমিয়ামের পরিমাণ বাষ্প/উচ্চ তাপের পরিবেশে স্কেলিং এবং অক্সিডেশনের প্রতিরোধের ক্ষমতা প্রদান করে।

সিউমলেস কনস্ট্রাকশনঃ ওয়েডস ছাড়াই নির্মিত, উচ্চ চাপের অবস্থার অধীনে নির্ভরযোগ্যতা নিশ্চিত করে (বাটার এবং সুপারহিটারে সাধারণ) ।

2. এমবেডেড ফিন ডিজাইন

নির্মাণ প্রক্রিয়াঃ

গ্রিভিংঃ বেস টিউবের বাইরের পৃষ্ঠের মধ্যে সুনির্দিষ্ট মেশিনযুক্ত হেলিক্যাল বা লম্বা আকারের গ্রিভ কাটা হয়।

ফিন ইনসেটঃ ধাতব ফিনগুলি (সাধারণত কার্বন স্টিল, স্টেইনলেস স্টিল, বা খাদ স্টিল) যান্ত্রিকভাবে চাপানো বা রোলিং করা হয়।

বন্ডিং: ফিনিসগুলি ঠান্ডা-কাঠের মধ্যে কাজ করা হয়, যা ঝালাই ছাড়াই একটি শক্ত যান্ত্রিক বন্ধন তৈরি করে।

জ্যামিতিঃ হেলিক্যাল (স্পাইরাল) বা লম্বা (সোজা) পাতা; উন্নত ঘূর্ণন জন্য serrated পাতা।

3. মূল বৈশিষ্ট্য

তাপীয় দক্ষতাঃ বর্ধিত পৃষ্ঠের আয়তন (১০-১৫ গুণ পর্যন্ত খালি টিউব) গ্যাস-থেকে-তরল বা তরল-থেকে-তরল সিস্টেমে তাপ স্থানান্তর হার উন্নত করে।

কম কনভেকশন মিডিয়া (যেমন, নিষ্কাশন গ্যাস) সঙ্গে অ্যাপ্লিকেশন জন্য আদর্শ।

যান্ত্রিক স্থায়িত্বঃ অন্তর্নির্মিত পাতা তাপীয় চক্র বা কম্পন থেকে loosening প্রতিরোধ।

কোন জোড়া ক্লান্তি, তাদের উচ্চ তাপমাত্রা, উচ্চ চাপ পরিবেশের জন্য উপযুক্ত করে তোলে।

কাস্টমাইজেশনঃ নির্দিষ্ট লোডের জন্য পারফরম্যান্স অপ্টিমাইজ করার জন্য উচ্চতা, বেধ, দূরত্ব এবং উপাদানগুলিতে ফিনগুলি কাস্টমাইজ করা যেতে পারে (উদাহরণস্বরূপ, ধূলো-লোডড ফ্লু গ্যাস, ক্ষয়কারী তরল) ।

4আবেদন

বিদ্যুৎ উৎপাদন: বয়লার, সুপারহিটার, ইকোনমিজার্স এবং এয়ার প্রিহিটার।

পেট্রোকেমিক্যালঃ তাপ পুনরুদ্ধার বাষ্প জেনারেটর (এইচআরএসজি), রিফর্মার।

শিল্প HVAC: চুল্লি বা চুল্লি থেকে অপচয় তাপ পুনরুদ্ধার।

সামুদ্রিক/অফশোরঃ ইঞ্জিন ঠান্ডা বা জ্বালানী গরম করার জন্য কমপ্যাক্ট তাপ এক্সচেঞ্জার।

6. ওয়েল্ডেড/এক্সট্রুজড ফিনের তুলনায় সুবিধা

কোন তাপীয় অবনতি নেইঃ ঠান্ডা কাজটি বেস টিউবের ধাতুবিদ্যা বৈশিষ্ট্যগুলি সংরক্ষণ করে।

কম ফাউলিং ঝুঁকিঃ মসৃণ গ্রুভ-টু-ফিন ইন্টারফেস ছাই / ধ্বংসাবশেষের জমাট বাঁধতে সহায়তা করে।

ব্যয়-কার্যকরঃ কঠিন অবস্থার মধ্যে দীর্ঘায়িত সেবা জীবন রক্ষণাবেক্ষণ খরচ হ্রাস করে।

7. স্ট্যান্ডার্ড ও সার্টিফিকেশন

এএসএমই বিভাগ I (পাওয়ার বয়লার) এবং বিভাগ VIII (চাপের পাত্রে) মেনে চলে।

পরীক্ষাঃ হাইড্রোস্ট্যাটিক পরীক্ষা, অ-ধ্বংসাত্মক পরীক্ষা (এনডিটি) এবং প্রস্তুতকারকের প্রোটোকল অনুযায়ী ফিন বন্ড শক্তি যাচাইকরণ।
