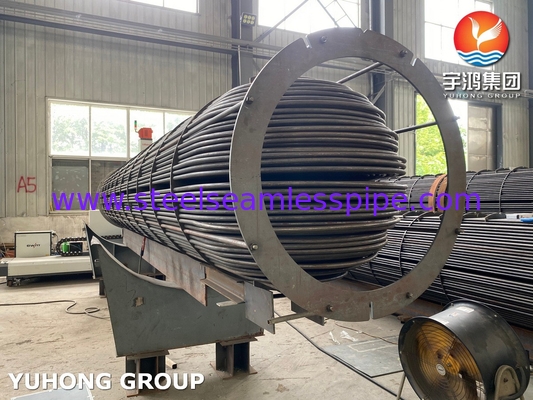

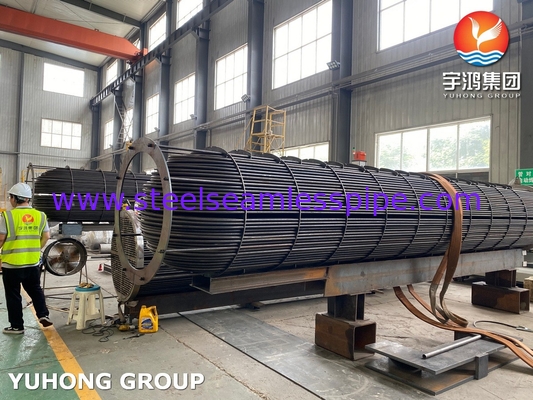

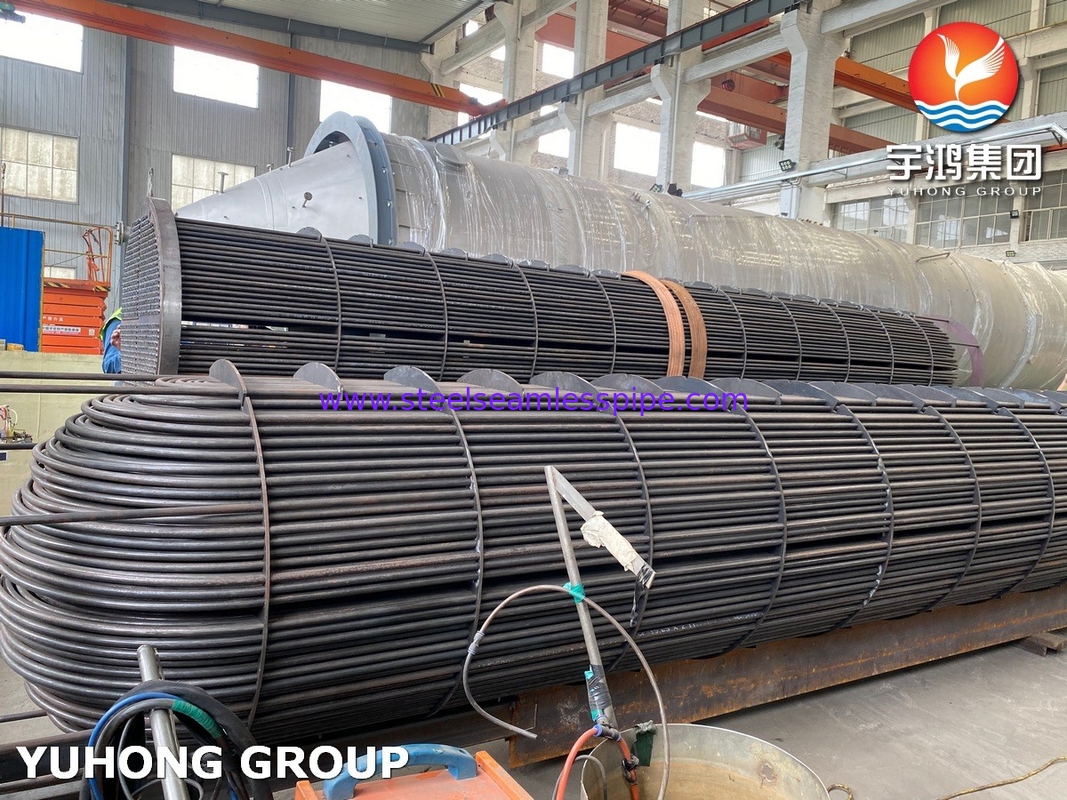

ইউ-বেন্ড তাপ এক্সচেঞ্জার টিউবগুলির সাথে টিউব বান্ডেল সমাবেশ
ইউ আকৃতির টিউব বান্ডেলের নকশা তাপ সম্প্রসারণকে সামঞ্জস্য করার সময় কার্যকর তাপ স্থানান্তরের অনুমতি দেয়, যা তাদের অনেক পরিস্থিতিতে অনুকূল পছন্দ করে তোলে।ইউ-টিউব কনফিগারেশনে টিউবগুলির সোজা বিভাগ রয়েছে যা একটি ইউ-আকৃতিতে বাঁকা হয়, যা দুটি তরল প্রবাহকে বিপরীত দিক দিয়ে প্রবাহিত হওয়ার সাথে সাথে তাপ বিনিময় করতে দেয়। ইউ-আকৃতির টিউবগুলির প্রতিরোধের ব্যবস্থা তাপ স্থানান্তর দক্ষতা বাড়ায়,যেহেতু দুটি তরল বিপরীত দিক দিয়ে প্রবাহিত হয়টিউবগুলির শেষগুলি সাধারণত একটি হেডারের সাথে সংযুক্ত থাকে, যা তরলগুলিকে তাপ এক্সচেঞ্জারে প্রবেশ এবং প্রস্থান করতে দেয়।
ইউ আকৃতির টিউব বান্ডেলের নকশা বিবেচনা
-
উপকরণ:
- টিউবগুলি বিভিন্ন উপকরণ থেকে তৈরি করা যেতে পারে, যার মধ্যে রয়েছে স্টেইনলেস স্টিল, কার্বন স্টিল বা অন্যান্য খাদ, অ্যাপ্লিকেশন এবং জড়িত তরলগুলির উপর নির্ভর করে। ক্ষয় প্রতিরোধের, তাপ পরিবাহিতা,এবং খরচ উপাদান নির্বাচন মূল কারণ.
-
তরল প্রকারঃ
- ইউ-টিউব তাপ এক্সচেঞ্জারগুলি তরল এবং গ্যাস সহ বিভিন্ন ধরণের তরল পরিচালনা করতে পারে। তরলগুলির বৈশিষ্ট্যগুলি যেমন সান্দ্রতা, ক্ষয়যোগ্যতা,এবং ধূসর প্রবণতা.
-
চাপ হ্রাসঃ
- তরলগুলির প্রবাহের হার, ঘনত্ব এবং সান্দ্রতা তাপ এক্সচেঞ্জার জুড়ে সামগ্রিক চাপ হ্রাসকে প্রভাবিত করে। ডিজাইনারদের পারফরম্যান্সকে অনুমোদিত চাপ হ্রাসের সাথে ভারসাম্য বজায় রাখতে হবে।
-
তাপ স্থানান্তর গণনাঃ
- একটি ইউ-টিউব তাপ এক্সচেঞ্জারের কার্যকারিতা সামগ্রিক তাপ স্থানান্তর সহগ ব্যবহার করে মূল্যায়ন করা যেতে পারে, যা পৃষ্ঠের আয়তন, প্রবাহ কনফিগারেশন এবং তাপমাত্রার পার্থক্যের মতো কারণগুলির উপর নির্ভর করে।
-
ফাউলিং:
- তাপ স্থানান্তর পৃষ্ঠগুলির সম্ভাব্য পচা বিবেচনা করা উচিত। দক্ষতা নিশ্চিত করার সময় পচা কমিয়ে আনার জন্য পরিষ্কারের সময়সূচী এবং উপকরণগুলি বেছে নেওয়া উচিত।
টিউব বান্ডেল তাপ এক্সচেঞ্জারের জন্য সাধারণ ব্যবহারের উপাদান
টিউব বান্ডিল দুটি ভিন্ন হয়ঃ সোজা টিউব এবং ইউ টিউব। নির্দিষ্ট প্রয়োজন এবং অ্যাপ্লিকেশন উপর নির্ভর করে, যেমনঃ
কার্বন ইস্পাত টিউবঃASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
অ্যালগ্রিড স্টীল টিউবঃএএসটিএম এ২১৩ টি৫, টি৯, টি১১, টি২২, টি৯১
স্টেইনলেস স্টীল টিউবঃএএসটিএম A213 TP304, TP304L, TP316L, TP321 ইত্যাদি
নিকেল অ্যালগ্রিড টিউবঃASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, ইত্যাদি
তামার টিউব:এএসটিএম বি ১১১ C70600, C68700, C71500, C44300 ইত্যাদি
তাপ এক্সচেঞ্জার হ'ল তাপকে উত্স থেকে অন্য উত্সে স্থানান্তর করতে ব্যবহৃত ডিভাইস। শেল এবং টিউব তাপ এক্সচেঞ্জারগুলির জন্য, বিভিন্ন তাপমাত্রার তরল এক্সচেঞ্জারের মাধ্যমে প্রবাহিত হয়।তরল এক টিউব বান্ডিল মাধ্যমে প্রবাহিত হয় যখন অন্য শেল মাধ্যমে প্রবাহিততাপ তখন এক তরল থেকে অন্য তরলে স্থানান্তরিত হয় বা এক্সচেঞ্জারের টিউব পাশ বা শেল পাশের মাধ্যমে।তাপ এক্সচেঞ্জার এবং টিউব বান্ডিল বিভিন্ন উপলব্ধ উপকরণ থেকে তৈরি করা যেতে পারেকমার্শিয়াল কয়েলস স্ট্রেইট টিউব এবং ইউ-টিউব উভয়ই অফার করে।
স্ট্রেইট টিউব বান্ডেল বনাম ইউ টিউব বান্ডেল
রক্ষণাবেক্ষণের প্রয়োজনীয়তা, ব্যয় বিবেচনা এবং অপারেটিং অবস্থার মতো কারণগুলির উপর নির্ভর করে উভয় ধরণের টিউব বান্ডিলের নিজস্ব সুবিধা এবং অ্যাপ্লিকেশন রয়েছে।সোজা টিউব এবং ইউ টিউব বান্ডিলের মধ্যে পছন্দ প্রায়ই তাপ এক্সচেঞ্জার সিস্টেমের নির্দিষ্ট চাহিদা এবং অগ্রাধিকার উপর নির্ভর করে.
স্ট্রেইট টিউব বান্ডেল:
1. দক্ষ নকশা, গরম তরল সরাসরি টিউব মাধ্যমে প্রবাহিত সঙ্গে.
2. পরিষ্কার বা রক্ষণাবেক্ষণের জন্য ট্যাংক শেল খুলতে আরো প্রচেষ্টা প্রয়োজন।
3ইউ টিউব বান্ডেলের তুলনায় কম ইনস্টলেশন খরচ।
ইউ টিউব বান্ডেল:
1প্রবেশ এবং প্রস্থান পয়েন্ট একই দিকে, রক্ষণাবেক্ষণ সহজ করে তোলে।
2ইউ আকৃতির টিউবগুলি বান্ডিলকে চাপ না দিয়ে তাপীয় সম্প্রসারণের অনুমতি দেয়।
3মডুলার ইউনিট ডিজাইন রক্ষণাবেক্ষণের জন্য সহজ disassembly জন্য অনুমতি দেয়।
4উচ্চ তাপমাত্রা পার্থক্যের জন্য উপযুক্ত।
অ্যাপ্লিকেশন
টিউব বান্ডিলগুলি বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে তাপ স্থানান্তর প্রয়োজন। কিছু সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ
- এইচভিএসি সিস্টেম
- রাসায়নিক প্রক্রিয়াকরণ
- তেল ও গ্যাস পরিশোধন
- বিদ্যুৎ উৎপাদন
- খাদ্য ও পানীয় প্রক্রিয়াকরণ
- ফার্মাসিউটিক্যাল উৎপাদন
এই অ্যাপ্লিকেশনগুলির প্রতিটিতে, টিউব বান্ডিলগুলি এক তরল থেকে অন্য তরলে তাপ স্থানান্তর করতে ব্যবহৃত হয়। উদাহরণস্বরূপ, একটি এইচভিএসি সিস্টেমে, টিউব বান্ডিলগুলি গরম জল থেকে ঠান্ডা বাতাসে তাপ স্থানান্তর করতে ব্যবহার করা যেতে পারে,একটি রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদ মধ্যে যখন, তারা দুটি রাসায়নিক প্রবাহের মধ্যে তাপ স্থানান্তর করতে ব্যবহার করা যেতে পারে। টিউব বান্ডেলের নির্দিষ্ট নকশা অ্যাপ্লিকেশন প্রয়োজনীয়তা উপর নির্ভর করবে।
