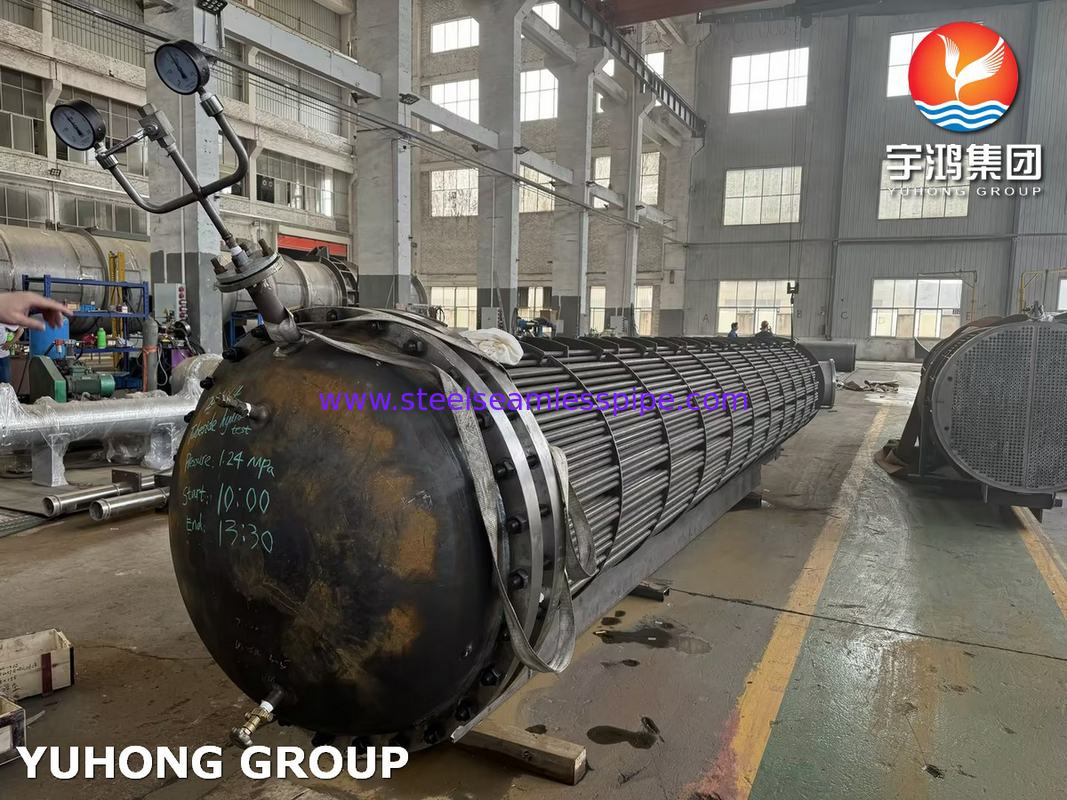

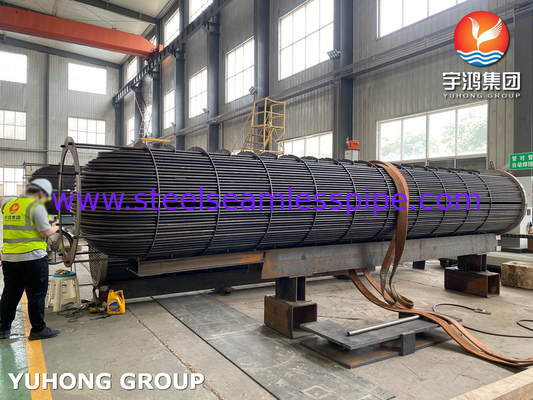

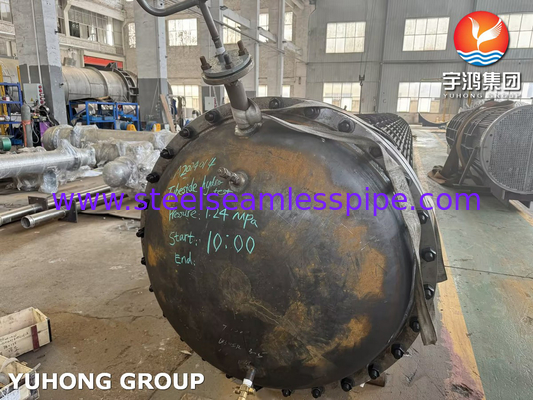

পেট্রোলিয়াম পরিশোধনের জন্য কাস্টমাইজড টিউবুলার হিট এক্সচেঞ্জার ইউ-টিউব বান্ডেল

সংক্ষিপ্ত বিবরণ

একটি টিউবুলার তাপ এক্সচেঞ্জার হল এমন এক ধরনের তাপ এক্সচেঞ্জার যা বিভিন্ন শিল্পে দুটি তরল মধ্যে দক্ষ তাপ স্থানান্তরের জন্য ব্যাপকভাবে ব্যবহৃত হয়। একটি টিউবুলার তাপ এক্সচেঞ্জারেএক তরল টিউব ভিতরে প্রবাহিত হয় যখন অন্য তরল টিউব বাইরে প্রায় প্রবাহিতএই নকশাটি তাপ স্থানান্তরের জন্য একটি বড় পৃষ্ঠের অনুমতি দেয়, এটি দুটি তরল মধ্যে তাপ বিনিময় করার একটি কার্যকর উপায় তৈরি করে।

নলাকার তাপ এক্সচেঞ্জারগুলি বিভিন্ন কনফিগারেশনে আসে, যেমন শেল এবং টিউব তাপ এক্সচেঞ্জার, ডাবল পাইপ তাপ এক্সচেঞ্জার এবং মাল্টি-টিউব তাপ এক্সচেঞ্জার।তারা উচ্চ তাপমাত্রা এবং চাপ জড়িত যেখানে অ্যাপ্লিকেশন ব্যবহার করা হয়যেমন রাসায়নিক প্রক্রিয়াকরণ, বিদ্যুৎ উৎপাদন এবং এইচভিএসি সিস্টেম।

টিউবুলার তাপ এক্সচেঞ্জারের ধরনঃ

• স্থির টিউব প্লেট তাপ এক্সচেঞ্জার

এই ধরনের তাপ এক্সচেঞ্জার একটি ইন্টিগ্রেটেড টিউব প্লেট এবং শেল আছে।একটি ক্ষতিপূরণ রিং (বা সম্প্রসারণ জয়েন্ট) গরম সম্প্রসারণ দ্বারা সৃষ্ট সমস্যাগুলি ক্ষতিপূরণ করার জন্য শেলের একটি উপযুক্ত অবস্থানে যোগ করা যেতে পারেএই ধরনের তাপ এক্সচেঞ্জার একটি সহজ কাঠামো এবং অপেক্ষাকৃত কম দাম আছে, কিন্তু পরিষ্কার এবং রক্ষণাবেক্ষণ অপেক্ষাকৃত কঠিন, এটি তরল যে স্কেল প্রবণতা না জন্য উপযুক্ত করা।

• ইউ আকৃতির টিউব তাপ এক্সচেঞ্জার

প্রতিটি টিউব U আকৃতির, এবং তরল ইনপুট এবং আউটপুট উভয় পক্ষের উপর অবস্থিত হয়। মাথা ভিতরে একটি পার্টিশন আছে যা এটি দুটি চেম্বার বিভক্ত,তাপীয় সম্প্রসারণের সমস্যা সমাধানের জন্য প্রতিটি পাইপকে অবাধে প্রসারিত এবং সংকোচনের অনুমতি দেয়এই ধরনের তাপ এক্সচেঞ্জার একটি সহজ কাঠামো, হালকা ওজন এবং উচ্চ তাপমাত্রা এবং উচ্চ চাপ পরিবেশের জন্য উপযুক্ত।টিউব পাশ পরিষ্কার করা তুলনামূলকভাবে কঠিন এবং তরল ব্যবহারের প্রয়োজন যা সহজেই স্কেল করা হয় না.

• ফ্লোটিং হেড তাপ এক্সচেঞ্জার

এই ধরনের টিউবুলার তাপ এক্সচেঞ্জার দুটি প্রান্তে টিউব প্লেট আছে, এবং এক প্রান্ত শেল সংযুক্ত করা হয় না, যা একটি ভাসমান মাথা বলা হয়। যখন পাইপলাইন গরম করা হয়,ফ্রেম এবং ভাসমান মাথা অবাধে প্রসারিত এবং তাপমাত্রা পার্থক্য দ্বারা সৃষ্ট চাপ মোকাবেলা করতে অক্ষীয় দিক বরাবর চুক্তি করতে পারেনএই ধরনের তাপ এক্সচেঞ্জারের একটি জটিল কাঠামো রয়েছে, তবে এটি পরিষ্কার এবং রক্ষণাবেক্ষণ করা তুলনামূলকভাবে সহজ এবং এটি বিস্তৃত অ্যাপ্লিকেশন ক্ষেত্রে ব্যবহার করা যেতে পারে। তবে,ছোট ভাসমান মাথা অভ্যন্তরীণ ফুটো হতে পারে, যার ফলে দাম বেড়েছে।

টিউবুলার তাপ এক্সচেঞ্জারের সুবিধা:

• কম রক্ষণাবেক্ষণ খরচ
• উচ্চ কাজের চাপ
• উচ্চ কাজের তাপমাত্রা
• পার্টিকুলেট বা ফাইবার পণ্যগুলির প্রক্রিয়াকরণ
• সহজ পরিদর্শন এবং disassembly
• এসেপটিক প্রক্রিয়ায় উচ্চ নিরাপত্তা
• সহজেই বড় করা যায়

টিউবুলার হিট এক্সচেঞ্জার (ফিক্সড টিউব প্লেট হিট এক্সচেঞ্জার) অভ্যন্তরীণ রচনা

নাম অনুসারে, স্থির টিউব প্লেট তাপ এক্সচেঞ্জারের উভয় প্রান্তের টিউব প্লেট এবং শেলগুলি ওয়েল্ডিংয়ের মাধ্যমে সংযুক্ত এবং স্থির করা হয়। এই ধরণের প্রায়শই টিউবুলার তাপ এক্সচেঞ্জার হিসাবে উল্লেখ করা হয়।উভয় প্রান্তে টিউব প্লেট স্থির করার কারণে, শেলের দিকটি যান্ত্রিকভাবে পরিষ্কার করা যায় না এবং চাপের ক্ষতি এড়াতে উচ্চ তাপমাত্রার পার্থক্যের পরিস্থিতিতে ব্যবহার করা যায় না।এটি এখনও এই ধরনের তাপ এক্সচেঞ্জারের ব্যাপক প্রয়োগকে প্রতিরোধ করতে পারে না, শেষ পর্যন্ত তার সহজ উত্পাদন, ভাল অর্থনীতি, এবং চমৎকার প্রাথমিক কর্মক্ষমতা কারণে।

প্রয়োগঃ

• এইচভিএসি সিস্টেম: তাপ এক্সচেঞ্জারগুলি গরম, বায়ুচলাচল এবং এয়ার কন্ডিশনার সিস্টেমের অবিচ্ছেদ্য উপাদান।এগুলি বায়ু এবং তরল (যেমন জল বা রেফ্রিজার্যান্ট) এর মধ্যে তাপকে গরম বা শীতল অভ্যন্তরীণ স্থানগুলিতে স্থানান্তর করে.
• শিল্প প্রক্রিয়াঃ অনেক শিল্প প্রক্রিয়ার জন্য সঠিক তাপমাত্রা নিয়ন্ত্রণ প্রয়োজন। তাপ এক্সচেঞ্জারগুলি রাসায়নিক প্রক্রিয়াকরণ, তেল পরিশোধন, বিদ্যুৎ উত্পাদন,খাদ্য প্রক্রিয়াকরণ, এবং ফার্মাসিউটিক্যাল উৎপাদন।
• হিমায়ন এবং শীতলকরণঃ হিম বিনিময়কারীরা হিমায়ন চক্রগুলিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, যেখানে তারা হিমায়ন থেকে তাপকে বাইরের পরিবেশে স্থানান্তর করে, যার ফলে অভ্যন্তরীণ স্থানটি শীতল হয়।
• পুনর্নবীকরণযোগ্য শক্তিঃতাপ এক্সচেঞ্জারগুলি পুনর্নবীকরণযোগ্য শক্তির সিস্টেমে যেমন সৌর তাপীয় সংগ্রাহক এবং ভূ-তাপীয় বিদ্যুৎ কেন্দ্রগুলিতে পুনর্নবীকরণযোগ্য উত্স থেকে জল বা বায়ুর মতো ব্যবহারযোগ্য মাধ্যমগুলিতে তাপ স্থানান্তর করতে ব্যবহৃত হয়.
• অটোমোটিভঃ যানবাহনে, হিট এক্সচেঞ্জারগুলি রেডিয়েটরগুলির মাধ্যমে শীতল তরল থেকে বাতাসে তাপ স্থানান্তর করে ইঞ্জিনের তাপমাত্রা নিয়ন্ত্রণের জন্য শীতল সিস্টেমে ব্যবহৃত হয়।
• অপচয়িত তাপ পুনরুদ্ধারঃ তাপ এক্সচেঞ্জারগুলি শিল্প প্রক্রিয়া বা নিষ্কাশন গ্যাস থেকে অপচয়িত তাপ সংগ্রহ এবং পুনরায় ব্যবহার করতে পারে, শক্তি দক্ষতা উন্নত করে এবং অপারেটিং ব্যয় হ্রাস করে।
• গৃহস্থালী যন্ত্রপাতি: এগুলি রেফ্রিজারেটর, এয়ার কন্ডিশনার এবং ওয়াটার হিটারগুলির মতো গৃহস্থালী যন্ত্রপাতিগুলিতে উপস্থিত থাকে, যেখানে তারা পছন্দসই তাপমাত্রা বজায় রাখতে তাপ স্থানান্তরকে সহজতর করে।
• তাপ পাম্পঃ এই ডিভাইসগুলি আবাসিক এবং বাণিজ্যিক বিল্ডিংগুলিতে গরম বা শীতল করার উদ্দেশ্যে অভ্যন্তরীণ এবং বহিরঙ্গন পরিবেশের মধ্যে তাপ স্থানান্তর করতে তাপ এক্সচেঞ্জার ব্যবহার করে।
