টিউব বান্ডেল তাপ এক্সচেঞ্জার কনডেন্সার

তাপ এক্সচেঞ্জার সরঞ্জামগুলির জন্য টিউব বান্ডিলগুলি তরল-তরল বা বাষ্প-তরল অ্যাপ্লিকেশনগুলির জন্য নির্মিত হতে পারে।এই প্যাকেজগুলি শিল্প প্রক্রিয়া এবং বাণিজ্যিক জল গরম বা শীতল করার জন্য ব্যবহার করা যেতে পারে.

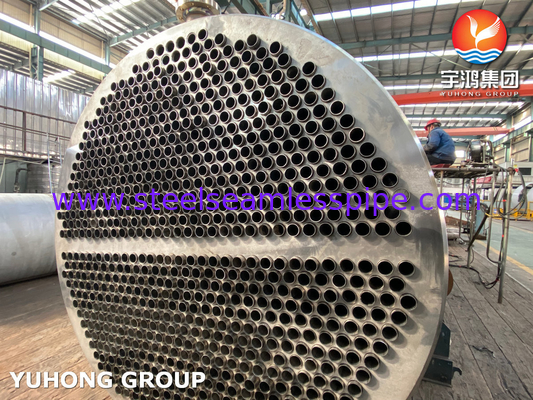

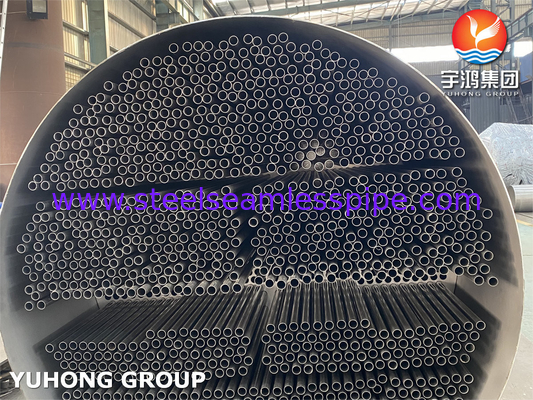

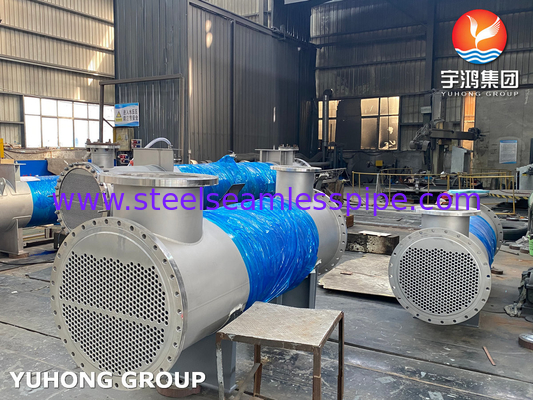

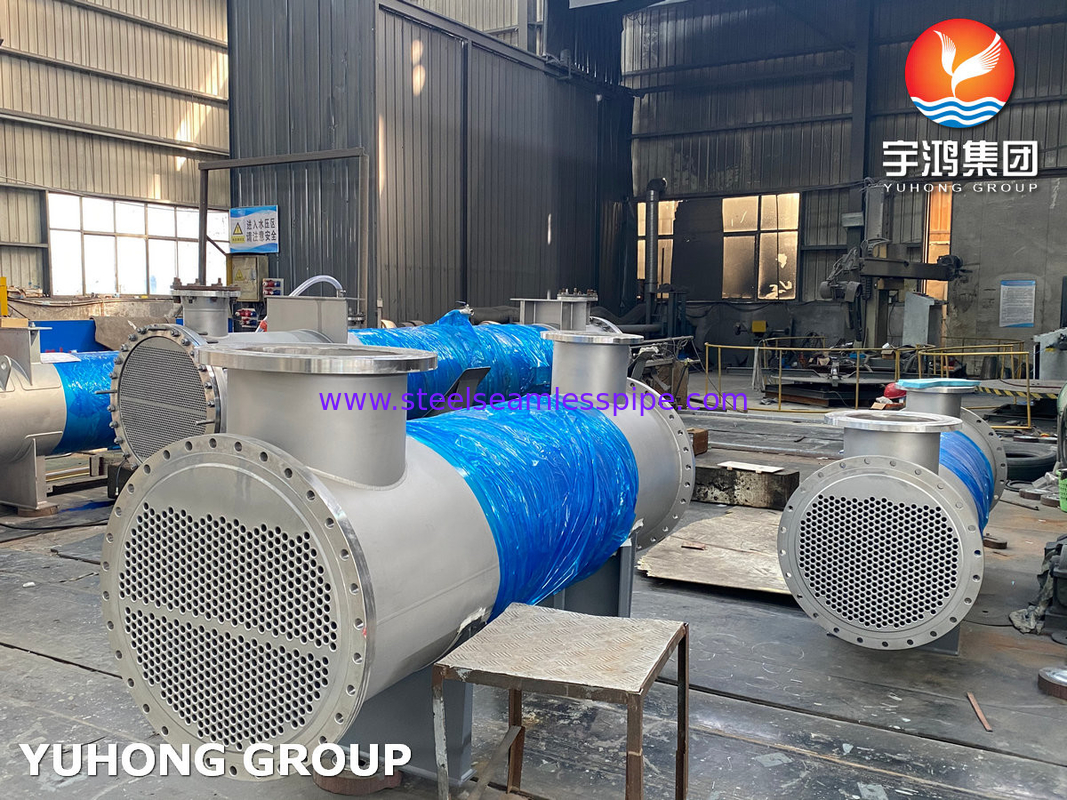

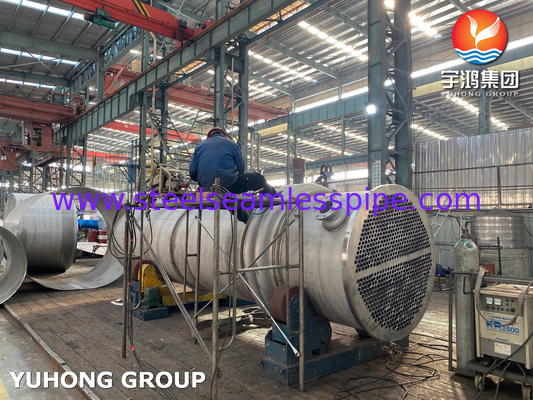

টিউব বান্ডেল তাপ এক্সচেঞ্জার একটি সাধারণ তাপ বিনিময় ডিভাইস যা তাপ বিনিময় করার জন্য বিভিন্ন তাপমাত্রার দুটি তরল তৈরি করে। তাপ এক্সচেঞ্জার ট্যাঙ্কের মাধ্যমে,একটি তরল ঠান্ডা করা যেতে পারে এবং অন্য তরল প্রয়োজনীয় তাপমাত্রা পূরণ করতে গরম করা যেতে পারে. টিউব বান্ডিল পাইপ ঘন একটি বিকিরণ কোর হিসাবে প্যাক করা, বাইরে চাপ জাহাজ ইস্পাত প্লেট থেকে তৈরি একটি টিউবুলার ট্যাংক শেল সঙ্গে ইনস্টল করা, অনেক গ্রুপ সংগ্রহ,যখন গরম তরল বা গ্যাস টিউব বান্ডিল মধ্যে সঞ্চালিত হয়, টিউবগুলির বড় সমন্বিত পৃষ্ঠতলটি ট্যাঙ্ক শেলের জলে তাপ স্থানান্তর এবং টিউবগুলির তরলগুলিকে শীতল করার জন্য দক্ষ তাপ বিনিময় কর্মক্ষমতা আনবে।

টিউব বান্ডিল দুটি ভিন্ন আছেঃ সোজা টিউব এবং ইউ টিউব। নির্দিষ্ট প্রয়োজন এবং অ্যাপ্লিকেশন উপর নির্ভর করে, নিম্নলিখিত টিউব উপাদান অপশন আছেঃ

কার্বন ইস্পাত টিউব : ASTM A179/ASME SA179/179M, ASTM A192

অ্যালগ্রিড স্টীল টিউবঃ এএসটিএম A213 T5, T9, T11, T22, T91

তামার টিউবঃ এএসটিএম বি ১১১ সি৪৪৩০০, সি৭০৬০০, সি৭১৫০০

অ্যাপ্লিকেশনঃ

রাসায়নিক উৎপাদন


পেট্রোলিয়াম শিল্প


শক্তি শক্তি


ওষুধ

স্ট্রেইট টিউব বান্ডেল ভিএস ইউ টিউব বান্ডেল

স্ট্রাইট টিউব বান্ডিলঃ প্রথম এবং পূর্বে সাধারণ ব্যবহারের টিউব বান্ডিলটি সোজা টিউব দিয়ে কনফিগার করা হয়।গরম তরলটি ট্যাংক শেলের এক প্রান্ত থেকে অন্য প্রান্তে ট্যাঙ্ক শেলের এক প্রান্ত থেকে একটি সরল রেখায় বান্ডিলের মধ্য দিয়ে পাম্প করা হয়. এই ধরনের দক্ষ, কিন্তু এটি ট্যাংক খুলতে আরো প্রচেষ্টা প্রয়োজন পরিষ্কার বা রক্ষণাবেক্ষণ করতে বান্ডিল অপসারণ করতে হবে। সোজা নল বান্ডিল U নল বান্ডিল তুলনায় কম ইনস্টলেশন খরচ আছে.

ইউ টিউব বান্ডেলঃ সুপারিশ এবং নতুন সাধারণ ব্যবহারের টিউব বান্ডেল হল ইউ টিউব বিন্যাস।এই বান্ডিলের চিত্তাকর্ষক বৈশিষ্ট্য হল দুটি সিলড চেম্বারে বিভক্ত একটি টিউব শেল ক্যাপের শেলের একই দিকে প্রবেশ এবং প্রস্থান পয়েন্ট. ইউ আকৃতিতে তৈরি টিউব, যা এটি প্রবেশ কক্ষ থেকে বেরিয়ে আসে এবং শেলের বিপরীত প্রান্তে ভ্রমণ করে এবং প্রস্থান কক্ষের বিপরীত দিকে ফিরে আসে।এই ধরনের বিন্যাস সাধারণত একটি মডুলার ইউনিট হিসাবে স্লাইড আউট হচ্ছে সঙ্গে মেরামত জন্য বিচ্ছিন্ন করা সহজ. ইউ টাইপ টিউব বান্ডিল উচ্চ তাপমাত্রা পার্থক্য সঙ্গে ভাল উপযুক্ত, তাপীয় সম্প্রসারণ অধিকাংশ ত্রাণ এবং বান্ডিল মধ্যে সঙ্কুচিত স্ট্রেস কমাতে।
