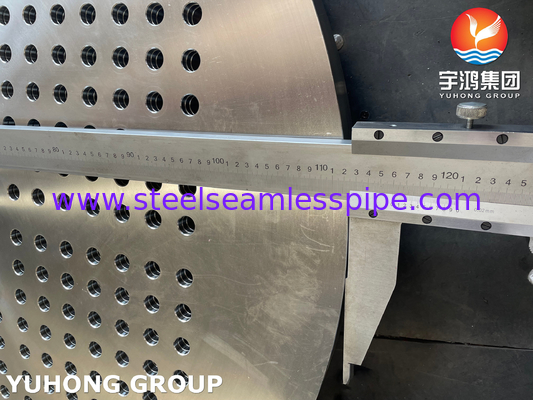

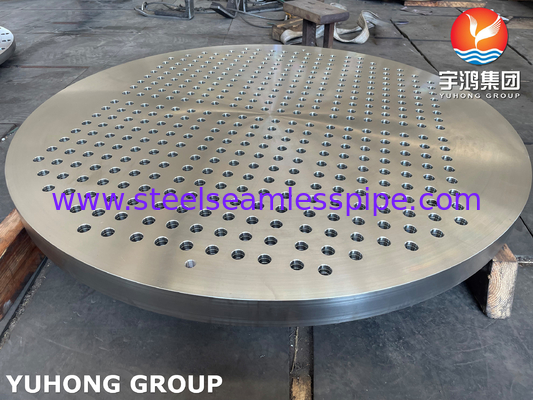

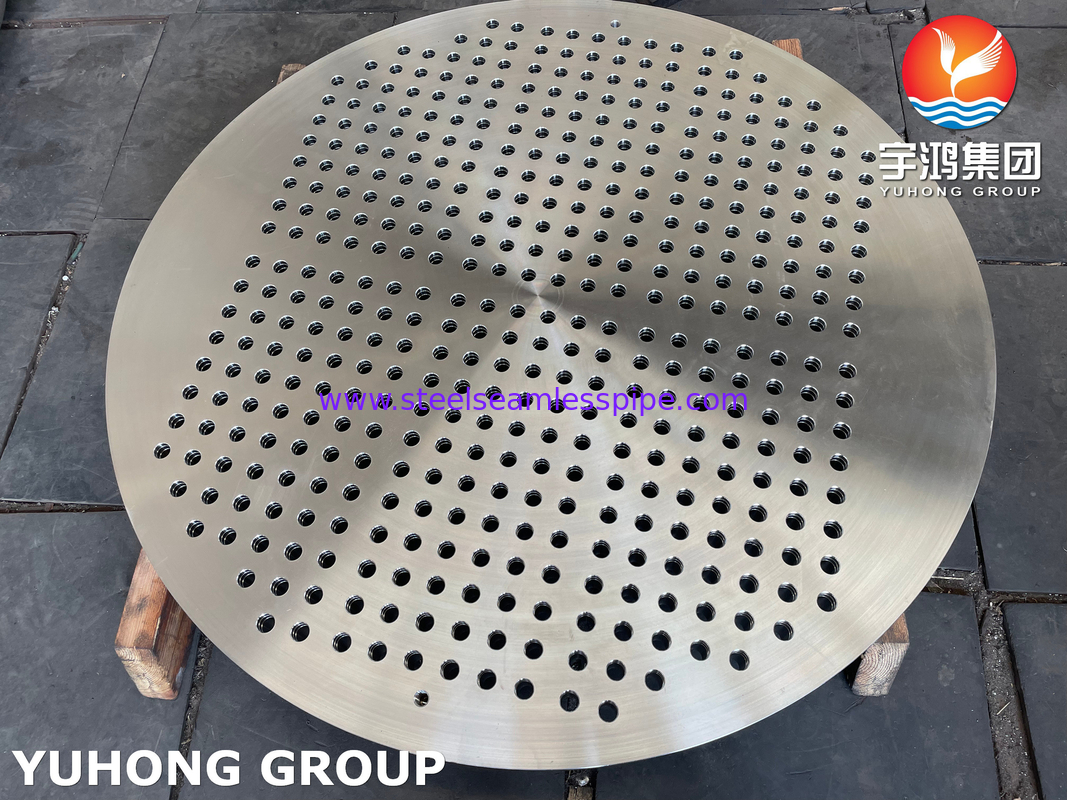

এএসটিএম A182 F316L / 1.4404 স্টেইনলেস স্টীল টিউব শীট তাপ এক্সচেঞ্জার টিউব প্লেট

ASTM A182 F316L / UNS S31603 / 14404তাপ এক্সচেঞ্জারের জন্য স্টেইনলেস স্টীল টিউব শীট

টিউব শীট, যা টিউব প্লেট নামেও পরিচিত, তাপ এক্সচেঞ্জারের একটি উপাদান যা এক্সচেঞ্জারের শেল এবং টিউব পাশকে পৃথক করে।এটা তাপ এক্সচেঞ্জার টিউব জন্য একটি সমর্থন হিসাবে কাজ করে এবং দুই তরল প্রবাহের মধ্যে একটি ফাঁস-শক্ত বাধা প্রদান করে.

টিউবগুলি সাধারণত ঢোকানো হয় এবং তারপরে একটি নিরাপদ এবং ফুটো মুক্ত সংযোগ নিশ্চিত করার জন্য টিউব শীটে খোলার মধ্যে প্রসারিত হয়।এই সম্প্রসারণ টিউব এবং টিউব শীট মধ্যে একটি শক্তিশালী যান্ত্রিক বন্ধন সৃষ্টি, যা দুটি তরল প্রবাহের মধ্যে দক্ষ তাপ স্থানান্তরকে অনুমতি দেয়।

টিউব শীট সাধারণত কার্বন ইস্পাত, স্টেইনলেস স্টীল, বা অন্যান্য জারা প্রতিরোধী খাদ থেকে তৈরি করা হয়,তাপ এক্সচেঞ্জারের বিশেষ প্রয়োজনীয়তা এবং প্রক্রিয়াজাত তরলগুলির বৈশিষ্ট্যগুলির উপর নির্ভর করে.

রোজেনলেস স্টিলের সমতুল্য গ্রেড 316L

শিল্প প্রক্রিয়া অ্যাপ্লিকেশনগুলির মধ্যে সর্বাধিক সাধারণ তাপ এক্সচেঞ্জারগুলির মধ্যে একটি হ'ল শেল অ্যান্ড টিউব তাপ এক্সচেঞ্জার।
এগুলি বিভিন্ন আকার, আকারের মধ্যে পাওয়া যায় এবং 150 বছরেরও বেশি সময় ধরে শিল্পে ব্যবহৃত হয়েছে।
উপ-নকশা প্রকারঃ স্থির, ইউ-টিউব এবং ভাসমান টিউব শীট। সমস্ত বৈচিত্রগুলি টাইপ হিসাবে চিহ্নিত করা যেতে পারে ?? ই , F, জি, এইচ, জে, কে অথবা এক্স ।
প্রধান অ্যাপ্লিকেশনগুলি হ'ল যেখানে উচ্চ চাপ / তাপমাত্রা মূল বিবেচনার বিষয়।
বাহ্যিক শেল যা একটি টিউব বান্ডিল (এগুলি ফিনিস, সরল ইত্যাদি হিসাবে কনফিগার করা যেতে পারে) থাকে যা প্রতিটি প্রান্তে একটি টিউব শীট দ্বারা সিল করা হয় যা
শেল এবং টিউব তাপ এক্সচেঞ্জারগুলি কম খরচে প্রচুর পরিমাণে তাপ স্থানান্তর করার ক্ষমতা রাখে। এটি নীতিগতভাবেউভয় নকশা সরলতা এবং কার্যকারিতা ′′ বড় নল পৃষ্ঠ কম ওজন জন্য, তরল ভলিউম এবং গুরুত্বপূর্ণভাবে মেঝে স্থান।

তাপ এক্সচেঞ্জার টিউব শীট নির্মাণ এবং রক্ষণাবেক্ষণের জন্য গুরুত্বপূর্ণ কারণ

1. টিউব-টু-টিউব শীট জয়েন্টঃ টিউব এবং টিউব শীটের মধ্যে জয়েন্ট ফুটো প্রতিরোধ এবং দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করার জন্য সমালোচনামূলক।বা প্রসারিত টিউব এবং টিউব শীট মধ্যে একটি শক্তিশালী এবং নির্ভরযোগ্য সীল তৈরি করতে ব্যবহার করা হয়.

2. টিউব শীট জারা সুরক্ষাঃ টিউব শীটগুলি প্রায়শই ক্ষয়কারী পরিবেশের শিকার হয়, বিশেষত রাসায়নিক প্রক্রিয়াকরণ এবং পেট্রোলিয়াম পরিশোধনের মতো শিল্পগুলিতে।ক্ষয় প্রতিরোধের ব্যবস্থা যেমন লেপ, আচ্ছাদন, বা জারা প্রতিরোধী উপকরণ ব্যবহার টিউব শীট দীর্ঘায়ু উন্নত করার জন্য ব্যবহার করা হয়।

3. টিউব লেআউট এবং পিচঃ টিউব শীটে টিউবগুলির লেআউট এবং পিচ তাপ এক্সচেঞ্জারের তাপ স্থানান্তর বৈশিষ্ট্য নির্ধারণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।প্রকৌশলীরা সাবধানে তরল প্রবাহের বন্টনের মতো বিষয়গুলো বিবেচনা করে, ধূসর প্রবণতা, এবং টিউব শীট মধ্যে টিউব বিন্যাস ডিজাইন করার সময় পরিষ্কারের অ্যাক্সেসযোগ্যতা।

4. টিউব শীট এক্সপেনশন ডিজাইনঃনল এবং নল শীট উপাদান মধ্যে পার্থক্য তাপ সম্প্রসারণের অনুমতি দেয় যখন একটি নিরাপদ জয়েন্ট বজায় রাখার জন্য নল শীট মধ্যে সঠিক সম্প্রসারণ অত্যাবশ্যকস্ট্রেস জারা ক্র্যাকিং বা টিউব জয়েন্ট ব্যর্থতা মত সমস্যা প্রতিরোধ করার জন্য সম্প্রসারণ নকশা বিশেষ বিবেচনা দেওয়া হয়।

5. টিউব শীট পরিদর্শন এবং রক্ষণাবেক্ষণঃ টিউব শীট পর্যায়ক্রমিক পরিদর্শন এবং রক্ষণাবেক্ষণ তাপ এক্সচেঞ্জারের অবিচ্ছিন্নতা নিশ্চিত করার জন্য অপরিহার্য।যেমন আল্ট্রাসোনিক টেস্টিং বা এডডি বর্তমান টেস্টিং, টিউব শীটের ত্রুটি বা অবনতি সনাক্ত করতে ব্যবহার করা যেতে পারে এটিকে বিচ্ছিন্ন করার প্রয়োজন ছাড়াই।

প্রয়োগ

জাহাজ নির্মাণ শিল্প,

পেট্রোকেমিক্যাল ও গ্যাস শিল্প,

বিদ্যুৎ শিল্প,

ভালভ শিল্প,

সাধারণ পাইপ সংযোগ প্রকল্প ইত্যাদি
