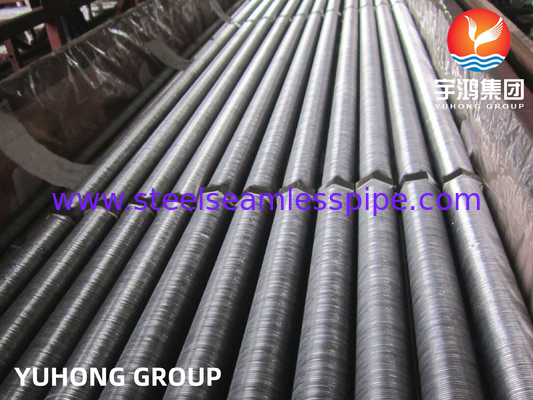

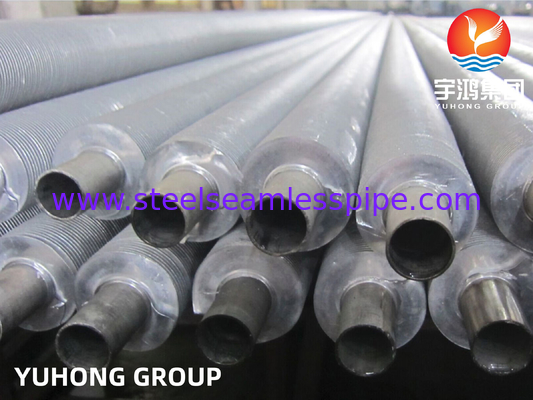

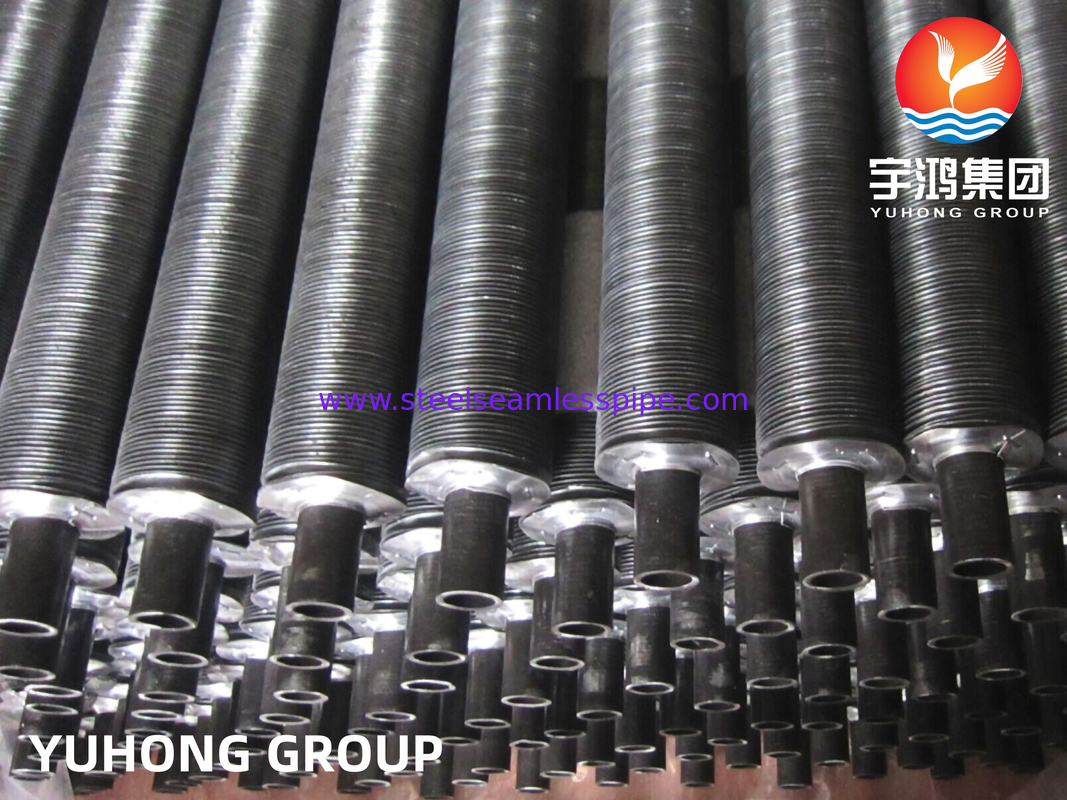

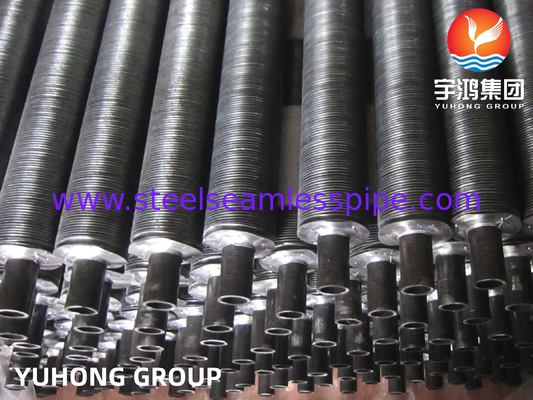

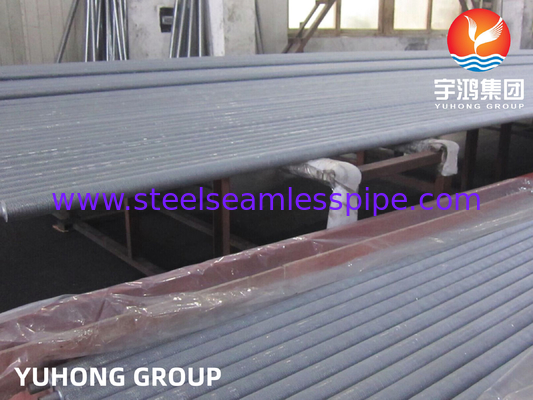

এএসটিএম স্ট্যান্ডার্ড রান টাইপ এল টাইপ ফিন টিউবস ফর হিট এক্সচেঞ্জার বয়লার

তাপ এক্সচেঞ্জারের জন্য KL টাইপ ফিনড টিউব

কেএল টাইপ ফিনড টিউব হল এক ধরনের ঘূর্ণিত ফিনড টিউব। ফিনগুলি মোড়ানোর আগে, বেস টিউবটিতে মোড়কগুলি মোড়ক করুন, বা মোড়কের কাছে একটি ব্লেড যুক্ত করুন, বেস টিউবটিতে মোড়ক করুন,এবং পিছনের ব্লেড ব্যবহার করুন, একই সময়ে ঘুরছে এবং ঘুরছে।

KL টাইপ ফিনড টিউবটি ফিন এবং টিউবের মধ্যে সর্বাধিক পৃষ্ঠের যোগাযোগের উপর নির্ভর করে, যা প্রাক-ক্রুলড টিউবের চারপাশে পিন স্ট্রিপগুলির টেনশন দ্বারা নিশ্চিত করা হয়,উন্নত বন্ধন এবং তাপ স্থানান্তর প্রদান. কেএল টাইপ ফিনড টিউবের সর্বাধিক কাজের তাপমাত্রা 250°C পৌঁছতে পারে এবং সর্বোচ্চ কাজের চাপ 3.2MPa পৌঁছতে পারে।

উষ্ণ এক্সচেঞ্জারের জন্য এলএল টাইপ ফিনড টিউব

টাইপ এলএল ফিনড টিউব হল একটি ফিনড টিউব যেখানে ফিন পাগুলি একটি এলএল আকারে (অপরিবর্তিত এলএল) প্রিফর্ম করা হয় এবং অ্যালুমিনিয়াম ফিন বা তামার ফিনের একটি স্ট্রিপ বেস টিউবে চাপের অধীনে প্রয়োগ করা হয়।কিন্তু, পাগুলি প্রাক-ফর্ম করা হয় যাতে একটি পা অন্যটির উপর ওভারল্যাপ করে, বেস টিউব সুরক্ষা এবং ফিনিড টিউবের তাপীয় যোগাযোগের অঞ্চল বাড়ায়। এলএল টাইপ ফিনিড টিউব সাধারণত বাষ্প কয়েলগুলিতে ব্যবহৃত হয়,বায়ু প্রিহিটার., সর্বোচ্চ অপারেটিং তাপমাত্রা 180 °C পৌঁছতে পারে.

"এলএল" আকৃতির ফিনিং ডিজাইনে আন্তঃসংযুক্ত ফিনিং রয়েছে যা চলাচল এবং বিচ্ছেদ রোধ করতে একসাথে বাঁকা হয়। ফিনিংগুলি পুরো টিউবকে রক্ষা করে,মসৃণ সমতল ফিনিসগুলির সাথে "এলএল" আকৃতির ফিনিসগুলি বিরামবিহীন ইস্পাত টিউব টিউবের পৃষ্ঠের লম্বভাবে বায়ু / গ্যাস প্রবাহের খুব কম প্রতিরোধের ব্যবস্থা করে এবং নিশ্চিত করে যে ফাউলিংকে সর্বনিম্ন রাখা হয়. ফিনের নীচে বেস টিউবটির সাথে যোগাযোগ রয়েছে এবং ফিনের দৈর্ঘ্যের উপর একটি সম্পূর্ণ জ্যাকেট সরবরাহ করে। সুতরাং নামটি এমন অ্যাপ্লিকেশনগুলিতে প্রযোজ্য যেখানে জারা একটি কারণ।এই এলএল টাইপ ফিনড টিউব প্রায়ই ক্ষয়কারী পরিবেশে আরো ব্যয়বহুল এক্সট্রুডেড ফিনের প্রতিস্থাপন হিসাবে ব্যবহৃত হয়.

সুবিধা

গরম তরল থেকে ঠান্ডা তরলে তাপ স্থানান্তরিত করা একটি টিউব দেয়ালের মধ্য দিয়ে আমাদের অনেকেরই ফিনিং টিউব ব্যবহারের কারণ।

কিন্তু আপনি জিজ্ঞাসা করতে পারেন, একটি ফিনিং টিউব ব্যবহারের প্রধান সুবিধা কি? আপনি কেন এই স্থানান্তর করতে একটি সাধারণ টিউব ব্যবহার করতে পারবেন না? আপনি পারেন কিন্তু হার অনেক ধীর হবে।

একটি ফিনড টিউব ব্যবহার না করে বাইরের পৃষ্ঠের আয়তন অভ্যন্তরীণ পৃষ্ঠের আয়তনের তুলনায় উল্লেখযোগ্যভাবে বড় নয়।সর্বনিম্ন তাপ স্থানান্তর সহগের তরল সামগ্রিক তাপ স্থানান্তর হার নির্ধারণ করবে. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.

ফিনিং টিউবগুলি পৃষ্ঠের বাইরে বৃদ্ধি পায়। একটি ফিনিং টিউব স্থাপন করে, এটি সামগ্রিক তাপ স্থানান্তর হার বৃদ্ধি করে।এর ফলে একটি নির্দিষ্ট অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় মোট নল সংখ্যা কমে যায়, যা সামগ্রিক সরঞ্জামের আকারও কমিয়ে দেয় এবং দীর্ঘমেয়াদে প্রকল্পের খরচও কমিয়ে দিতে পারে।অনেক অ্যাপ্লিকেশন ক্ষেত্রে, একটি ফিনড টিউব ছয় বা তার বেশি খালি টিউব প্রতিস্থাপন করে 1/3 এরও কম খরচ এবং 1/4 এরও কম ভলিউম।

সাধারণত বায়ু তাপ এক্সচেঞ্জারের জন্য, এটি একটি বায়ু উত্তাপ এক্সচেঞ্জারের জন্য ব্যবহৃত হয়, যা একটি পাইপ প্রাচীরের মাধ্যমে একটি গরম তরল থেকে একটি ঠান্ডা তরল থেকে তাপ স্থানান্তর করে।যেখানে এক তরল বায়ু বা অন্য কোনো গ্যাস, এয়ার সাইড তাপ স্থানান্তর সহগ অনেক কম হবে, তাই অতিরিক্ত তাপ স্থানান্তর পৃষ্ঠতল বা একটি ফিন টিউব এক্সচেঞ্জার খুব দরকারী।একটি ফিনিং টিউব এক্সচেঞ্জার সামগ্রিক প্যাটার্ন প্রবাহ প্রায়ই ক্রসফ্লো হয়তবে, এটি সমান্তরাল প্রবাহ বা প্রতি-প্রবাহও হতে পারে।

ফিনগুলি তাপ এক্সচেঞ্জার টিউবগুলির কার্যকর পৃষ্ঠের আয়তন বাড়ানোর জন্য ব্যবহৃত হয়।ফিনড টিউব ব্যবহার করা হয় যখন টিউবগুলির বাইরের তাপ স্থানান্তর সহগ অভ্যন্তরের তুলনায় উল্লেখযোগ্যভাবে কম হয়অন্য কথায়, তরল থেকে গ্যাসে, বাষ্প থেকে গ্যাসে তাপ স্থানান্তরিত হয়, যেমন বাষ্প থেকে বায়ু তাপ এক্সচেঞ্জার এবং তাপীয় তরল থেকে বায়ু তাপ এক্সচেঞ্জার।

এই ধরনের তাপ স্থানান্তরের হার তিনটি কারণের উপর নির্ভর করেঃ ০ [1] দুটি তরলের মধ্যে তাপমাত্রার পার্থক্য;[2] প্রতিটি তরল এবং টিউব প্রাচীরের মধ্যে তাপ স্থানান্তর সহগ; এবং [3] প্রতিটি তরল যে পৃষ্ঠতল এলাকা এক্সপোজ করা হয়।
