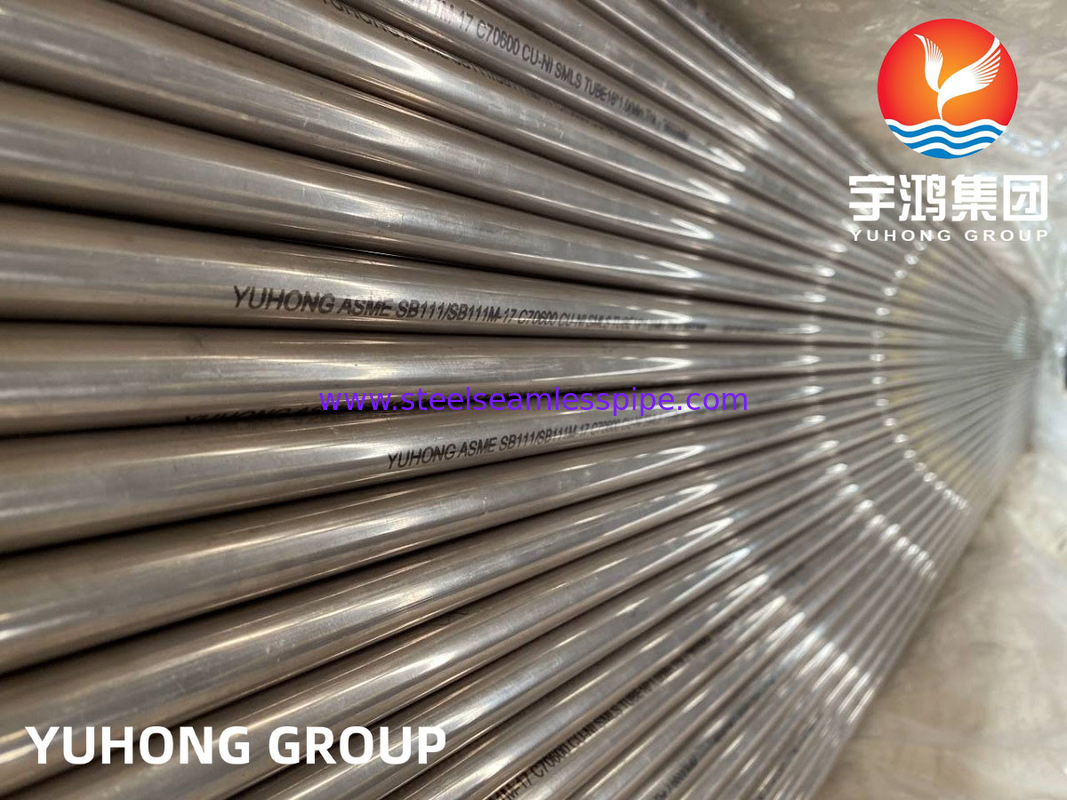

তামা খাদ সিউমলেস টিউব ASME B111 CuNi 90/10 C70600 15mm 25mm 50mm জল চিকিত্সা এয়ার কুলার হিটার

তামা খাদ সিউমলেস টিউব ASME B111 CuNi 90/10 C70600 15mm 25mm 50mm জল চিকিত্সা এয়ার কুলার হিটার

এই স্পেসিফিকেশনটি তামার এবং বিভিন্ন তামার খাদ থেকে 31/8 ইঞ্চি পর্যন্ত, অন্তর্ভুক্তি, ডিমিটার, পৃষ্ঠতল কনডেন্সার, বাষ্পীভবন এবং তাপ এক্সচেঞ্জারগুলিতে ব্যবহারের জন্য সীমবিহীন টিউব এবং ফেরুল স্টককে কভার করে।এই অ্যাপ্লিকেশনের জন্য টিউব সাধারণত নিম্নলিখিত তামা বা তামা খাদ থেকে তৈরি করা হয়ঃ:

তামার মিশ্রণের জন্য যেখানে জিনিককে অবশিষ্ট হিসাবে উল্লেখ করা হয়েছে, তামার বা জিংককে পার্থক্য হিসাবে নেওয়া যেতে পারে

বিশ্লেষণ করা সমস্ত উপাদানের যোগফল এবং 100% এর মধ্যে


টেবিল ১ রাসায়নিক প্রয়োজনীয়তা

^এতামা (সিলভার সহ),
^বিযখন পণ্যটি পরবর্তী ওয়েল্ডিং অ্যাপ্লিকেশনগুলির জন্য, এবং ক্রেতা দ্বারা নির্দিষ্ট করা হয়, তখন জিংক সর্বোচ্চ 0.50% হতে হবে,
সীসা সর্বোচ্চ ০.০২%, ফসফরাস সর্বোচ্চ ০.০২%, সালফার সর্বোচ্চ ০.০২%, এবং কার্বন সর্বোচ্চ ০.০৫%
যখন টেবিল ১-এর সমস্ত উপাদান বিশ্লেষণ করা হয়, তখন তাদের যোগফল নিম্নলিখিত টেবিলে দেখানো হবে।



টেবিল ২ টেনসিলের প্রয়োজনীয়তা


টেবিল ৩ সম্প্রসারণের প্রয়োজনীয়তা


টেবিল ৪ নটচ গভীরতা


টেবিল ৫: ড্রিলিং গর্তের ব্যাসার্ধ


হাইড্রোস্ট্যাটিক টেস্ট - প্রতিটি টিউবকে অভ্যন্তরীণ হাইড্রোস্ট্যাটিক চাপ সহ্য করতে হবে, কোনও ফুটোর লক্ষণ দেখা না দিয়ে
নিম্নলিখিত সমীকরণ দ্বারা নির্ধারিত 7000 psi এর একটি ফাইবার স্ট্রেসকে উপাদানকে সাপেক্ষে যথেষ্ট
টেনশনের অধীনে সিলিন্ডারগুলি। যদি এটি নির্দিষ্ট করা না হয় তবে টিউবটি 1000psi এর উপরে একটি hudrostatic চাপে পরীক্ষা করা প্রয়োজন হয় না।

P = 2St/(D-0.8t) যেখানেঃ
P = হাইড্রোস্ট্যাটিক চাপ, psig
t = টিউব প্রাচীরের বেধ, ইন।
D = টিউবের বাইরের ব্যাসার্ধ, এবং
S = উপাদানের অনুমোদিত চাপ, psi।

টেবিল ৬ ব্যাসার্ধ সহনশীলতা


^{A এই কলামে প্রদত্ত অনুমোদনগুলি শুধুমাত্র হালকা এবং আঁকা টেম্পারে প্রযোজ্য।
অ্যানিলড টেম্পারের জন্য tolerances প্রস্তুতকারক এবং ক্রেতা মধ্যে সম্মত হয়।}

টেবিল ৭ প্রাচীরের বেধ সহনশীলতা, প্লাস এবং মাইনাস ইন।


টেবিল ৮ দৈর্ঘ্য সহনশীলতা


^এ100 ফুটের বেশি দৈর্ঘ্যের কনডেন্সার টিউবগুলির বর্তমান চাহিদা নেই। দৈর্ঘ্যের জন্য সহনশীলতার মানগুলি বিকাশ করা হবে
অভিজ্ঞতা অনুযায়ী, দেয়ালের বেধের দৈর্ঘ্যের জন্য অনুমোদন মান 0।020, ইন্ক্লুসিভ থেকে 0.032 পর্যন্ত নির্ধারিত হবে।
নির্মাতা বা সরবরাহকারী এবং ক্রেতা।


এই স্পেসিফিকেশনে তালিকাভুক্ত বৈশিষ্ট্য এবং রাসায়নিক রচনাগুলি, মতবিরোধের ক্ষেত্রে,
নিম্নলিখিত এএসটিএম পদ্ধতি অনুসারে নির্ধারণ করা হবেঃ


^এস্পেসিফিকেশন বি১৭০-এ উল্লেখ আছে, এর সংলগ্ন প্রস্তাবিত রাসায়নিক পদ্ধতি।
যখন ই-১ কমিটি তামার মধ্যে নিম্ন স্তরের অমেধ্যের পরিমাপের জন্য পরীক্ষামূলক এবং প্রকাশিত পদ্ধতিগুলি পরীক্ষা করে।
স্পেসিফিকেশন বি ১৭০ এর Annex মুছে ফেলা হবে।
