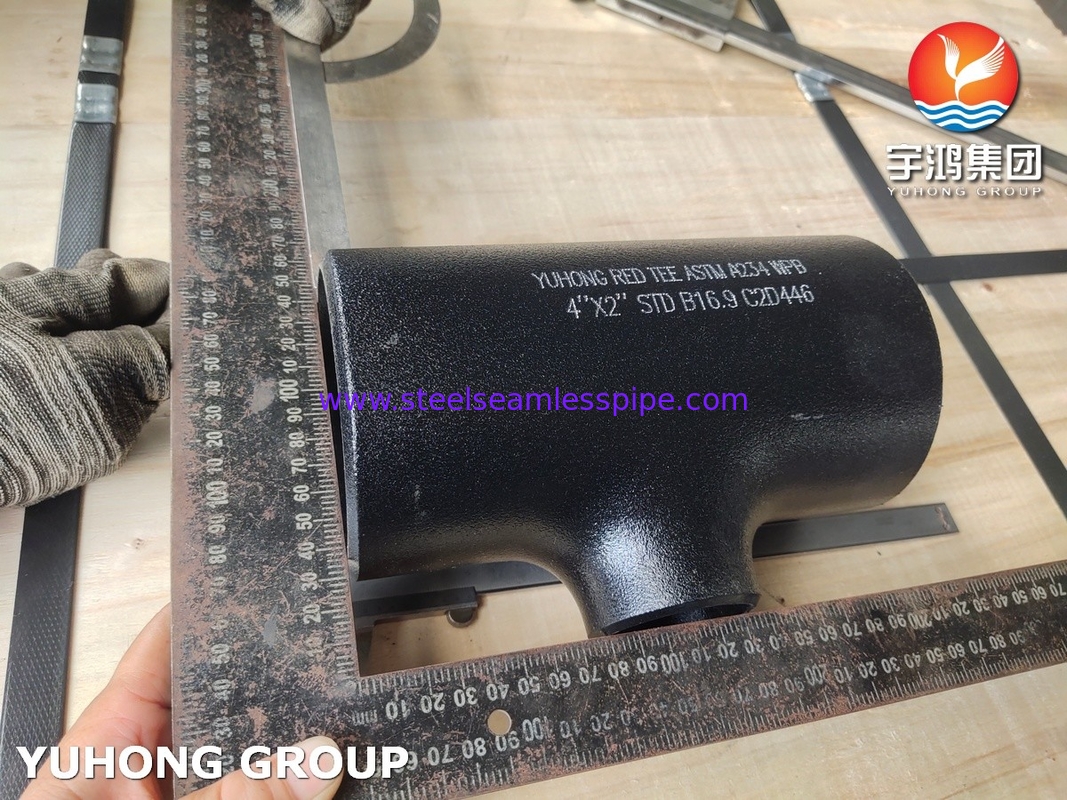

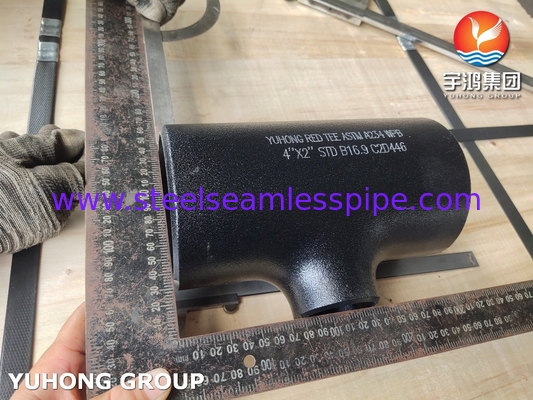

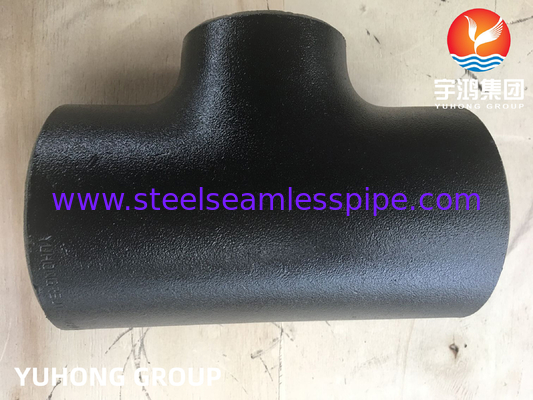

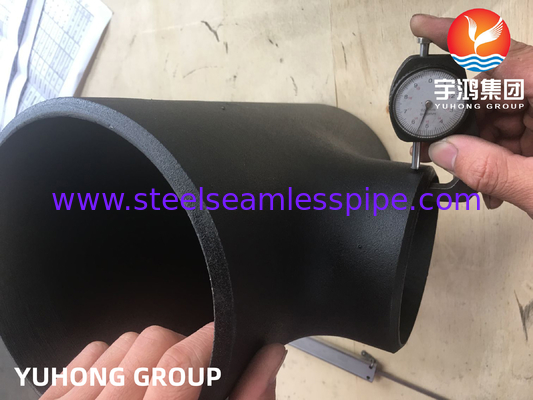

এএসটিএম এ২৩৪ ডব্লিউপিবি কার্বন স্টীল ফিটিং রিডাক্সিং টি বিটওয়েল্ড বি১৬9
টিতরল দিক পরিবর্তন করতে ব্যবহৃত হয়, এবং জল পাইপলাইন, তেল পাইপলাইন এবং বিভিন্ন তরল রাসায়নিক উপাদান পরিবহন পাইপলাইন ব্যবহার করা যেতে পারে। এটি প্রধানত ঔষধ ক্ষেত্রে ব্যবহৃত হয়,জল সংরক্ষণ (জল সেচ), জল সরবরাহ ও নিকাশী), শক্তি (পেট্রোলিয়াম, প্রাকৃতিক গ্যাস, পারমাণবিক শিল্প), নির্মাণ এবং অন্যান্য প্রকৌশল ক্ষেত্র।
এএসটিএম এ২৩৪ ডব্লিউপিবিকার্বন ইস্পাত Buttwelded Reducing Tee একটি আমেরিকান স্ট্যান্ডার্ড পাইপ ফিটিং উপাদান কার্বন ইস্পাত কোমর, টিস, reducers, ক্যাপ, বাঁক, ইত্যাদি জন্য। ASTM A234 WPB এর রাসায়নিক গঠন C≤0.03 Mn=0.29~1.06P≤0.05S≤0.058Si≥0.10Cr≤0.40Mo≤0.15Ni≤0.40Cu≤0.40V≤0.08.
ASTM A234 WPB কার্বন ইস্পাত ফিটিং রাসায়নিক প্রয়োজনীয়তা
| উপাদান |
সামগ্রী, % |
| এএসটিএম এ২৩৪ ডব্লিউপিবি |
| কার্বন [C] |
≤০30 |
| ম্যাঙ্গানিজ [Mn] |
0.২৯-১06 |
| ফসফরাস [পি] |
≤০050 |
| সালফার [S] |
≤০058 |
| সিলিকন [Si] |
≥০10 |
| ক্রোমিয়াম [Cr] |
≤০40 |
| মলিবডেনাম [মো] |
≤০15 |
| নিকেল [নি] |
≤০40 |
| তামা [Cu] |
≤০40 |
| ভ্যানাডিয়াম [V] |
≤০08 |
ASTM A234 WPB কার্বন ইস্পাত ফিটিং যান্ত্রিক বৈশিষ্ট্য
|
এএসটিএম এ২৩৪ গ্রেড
|
টান শক্তি, মিনিট। |
রিডিয়ার্ড স্ট্রেনথ, মিনিট। |
প্রসারিত %, মিনিট |
| কিস |
কিস |
এমপিএ |
লম্বা |
তির্যক |
| ডব্লিউপিবি |
60 |
35 |
240 |
22 |
14 |
ASTM A234 WPB কার্বন ইস্পাত ফিটিং টানেল প্রয়োজনীয়তা
|
গ্রেড এবং চিহ্নিতকরণের চিহ্ন
|
ডব্লিউপিবি
|
WPC, WP11 CL1, WP12 CL2
|
ডাব্লুপি১
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
ডব্লিউপিআর
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
প্রসার্য শক্তি, পরিসীমা Ksi [MPa]
|
৬০-৯৫
[415-655]
|
৭০-৯৫ [485-655]
|
৩৮০-৫৫০
|
৬০-৮৫
[415-585]
|
৬৩-৮৮ [435-605]
|
৫২০-৬৯০
|
৫৮৫-৭৬০
|
৯০-১২০ [6২০-৮৪০]
|
৬০-৮৫ [415-585]
|
|
প্রবাহ শক্তি, মিনিট, কেসি [এমপিএ] (0.2% অফসেট বা 0.5% এক্সটেনশন-অন্ডলোড)
|
৩৫ [২৪০]
|
৪০ [২৭৫]
|
৩০ [২০৫]
|
৩০ [২০৫]
|
৪৬ [315]
|
৪৫ [310]
|
৬০ [415]
|
৬৪ [৪৪০]
|
৩২ [220]
|
এএসটিএম এ২৩৪ ডব্লিউপিবি কার্বন স্টিল ফিটিংসাধারণ অ্যাপ্লিকেশন এলাকা
(1) পেট্রোকেমিক্যাল এবং এনার্জি
তেল ও গ্যাস পরিবহনঃ তেলক্ষেত্র সংগ্রহ ও পরিবহন পাইপলাইন এবং শোধনাগারে তেল, গ্যাস এবং জল মিডিয়া পরিবহনের জন্য নিম্ন চাপ প্রক্রিয়া পাইপলাইন
পাবলিক ওয়ার্কসঃ বাষ্প, কনডেনসেট, শীতল জল, কমপ্রেসড এয়ার পাইপলাইন যার কাজের তাপমাত্রা ≤ 400 °C
সরঞ্জাম সংযোগঃ পাম্প, ভালভ, স্টোরেজ ট্যাঙ্ক এবং তাপ এক্সচেঞ্জারগুলির জন্য ইনপুট এবং আউটপুট পাইপিং।
(2) বিদ্যুৎ শক্তি শিল্প
প্রচলিত তাপবিদ্যুৎ কেন্দ্রঃ মাঝারি এবং নিম্ন চাপের বাষ্প পাইপলাইন; বয়লার ফিড ওয়াটার, ড্রেনাইজেশন এবং কনডেনসেট সিস্টেম; শীতল জল সঞ্চালন পাইপলাইন।
(3) নির্মাণ ও পৌরসভা প্রকৌশল
হিটিং, ভেন্টিলেশন এবং এয়ার কন্ডিশনার (এইচভিএসি): গরম/শীতল পানির প্রধান পাইপিং, এয়ার কন্ডিশনার শীতল জল সিস্টেম।
অগ্নি সুরক্ষা ব্যবস্থাঃ অগ্নি স্প্রিংলার প্রধান পাইপ।
জল সরবরাহ এবং নিষ্কাশন পাইপলাইন নেটওয়ার্কঃ বড় বিল্ডিংয়ের প্রধান জল সরবরাহ পাইপলাইন এবং শিল্প জল চিকিত্সা পাইপলাইন।
(4) সাধারণ শিল্প
উত্পাদন শিল্প: কারখানার সংকুচিত বায়ু পাইপলাইন, জলবাহী তেল পাইপলাইন, শীতল তরল সঞ্চালন সিস্টেম।
খাদ্য ও পানীয়ঃ বাষ্প পাইপলাইন এবং পরিষ্কারের জল সিস্টেম যা পণ্যগুলির সাথে সরাসরি যোগাযোগ করে না (আলংকারিক চিকিত্সা প্রয়োজন) ।
জাহাজ নির্মাণ এবং মহাসাগরীয় প্রকৌশলঃ সেকেন্ডারি সিস্টেম পাইপলাইন যেমন বিলজ ওয়াটার এবং বায়ুচলাচল।
