ASTM A403 WP347H-S ৯০° দীর্ঘ ব্যাসার্ধের কনুই বাট ওয়েল্ড ফিটিং উচ্চ-তাপমাত্রার প্রক্রিয়া পাইপিংয়ের জন্য

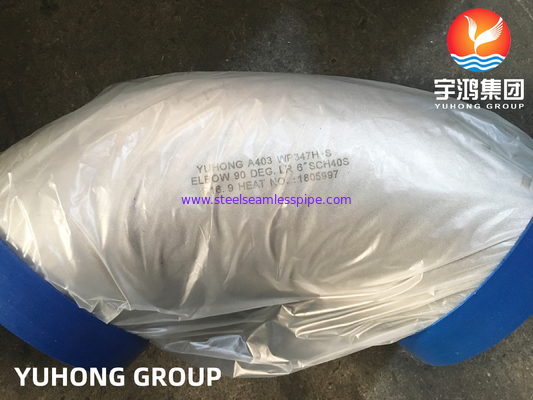

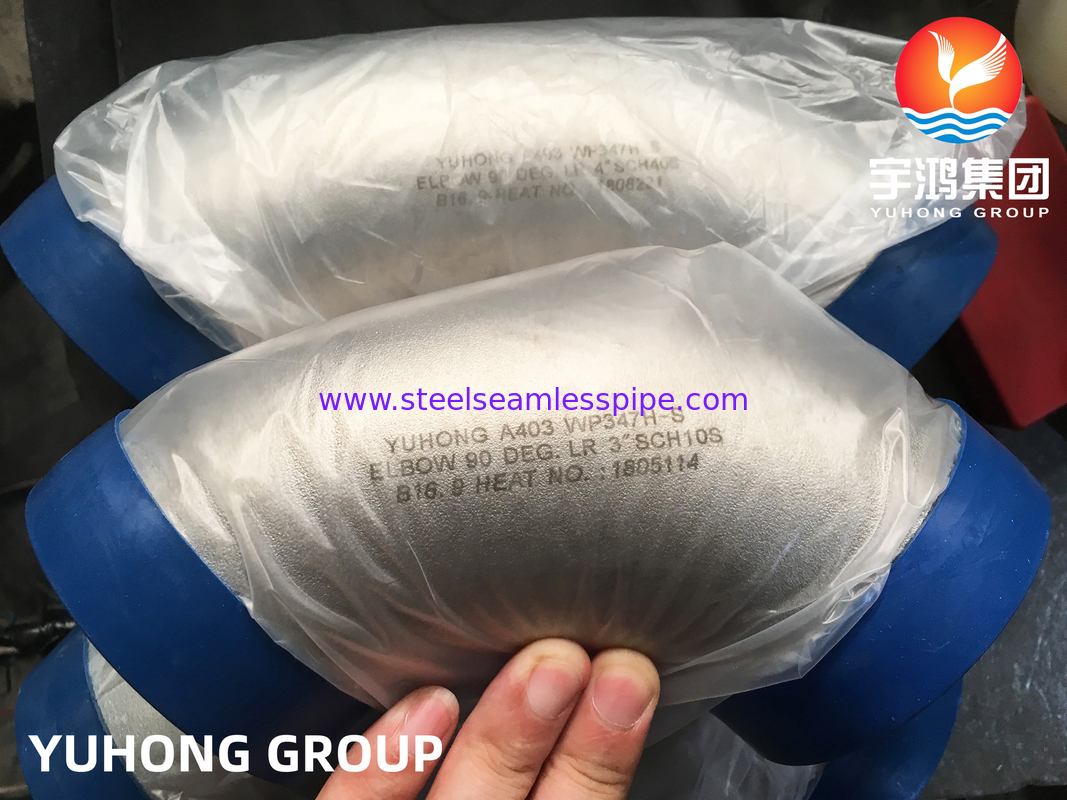

ASTM A403 WP347H-S ৯০ ডিগ্রি লং রেডিয়াস এলবো একটি ফোর্জড অস্টেনিটিক স্টেইনলেস স্টিলের বাট ওয়েল্ড ফিটিং যা UNS S34709 / Type 347H থেকে তৈরি।

WP347H-S পদবিটি সিমলেস ক্লাসে তৈরি একটি WP-গ্রেডের ফিটিং নির্দেশ করে। এটি পণ্যটিকে পাইপিং সিস্টেমের জন্য বিশেষভাবে উপযুক্ত করে তোলে যেখানে ফিটিং স্পেসিফিকেশন, নির্মাণ শ্রেণী এবং মাত্রিক মান স্পষ্টভাবে সংজ্ঞায়িত করা প্রয়োজন। ASTM A403 চাপ পাইপিং অ্যাপ্লিকেশনের জন্য ফোর্জড অস্টেনিটিক স্টেইনলেস স্টিলের ফিটিংগুলি অন্তর্ভুক্ত করে।

৯০ ডিগ্রি লং-রেডিয়াস কনফিগারেশন একটি শর্ট-রেডিয়াস এলবোর চেয়ে বড় সেন্টারলাইন রেডিয়াস বজায় রেখে পাইপিংয়ের দিক পরিবর্তন করে। ফিটিংটি ASME B16.9 মাত্রিক প্রয়োজনীয়তা বা প্রকল্প-নির্দিষ্ট স্পেসিফিকেশন অনুসারে সরবরাহ করা যেতে পারে।

WP347H হল স্থিতিশীল 347 অস্টেনিটিক স্টেইনলেস স্টিলের একটি উচ্চ-কার্বন সংস্করণ। এর রসায়ন এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে উচ্চ-তাপমাত্রার পরিষেবা এবং সংবেদনশীলতা-সম্পর্কিত সমস্যাগুলির প্রতিরোধ গুরুত্বপূর্ণ বিবেচনা।

স্থিতিশীল 347 পরিবার টাইটানিয়ামের পরিবর্তে নিওবিয়াম (কলম্বিয়াম) কে স্থিতিশীলকারী উপাদান হিসাবে ব্যবহার করে। এই পার্থক্যটি WP347H কে TP321H এর মতো গ্রেড থেকে আলাদা করে।

উচ্চ-তাপমাত্রার পাইপিং জড়িত প্রকল্পগুলির জন্য, 347H, 321H এবং অন্যান্য অস্টেনিটিক গ্রেডগুলির মধ্যে নির্বাচন করার সময় প্রকৃত অপারেটিং তাপমাত্রা, চাপ, ওয়েল্ডিং পদ্ধতি এবং প্রযোজ্য ডিজাইন কোড মূল্যায়ন করা উচিত।

লং-রেডিয়াস এলবো একটি ৯০-ডিগ্রী প্রবাহের দিক পরিবর্তন প্রদান করে যা সাধারণত লং-রেডিয়াস কনফিগারেশনের সাথে যুক্ত সেন্টারলাইন রেডিয়াস সহ।

সাধারণ মাত্রিক প্যারামিটারগুলির মধ্যে রয়েছে:

• নামমাত্র পাইপের আকার
• বাইরের ব্যাস
• প্রাচীরের পুরুত্ব
• কেন্দ্র থেকে প্রান্তের মাত্রা
• প্রান্তের বাইরের ব্যাস
• বেভেল জ্যামিতি
• ওভালিটি
• কৌণিক অ্যালাইনমেন্ট

মাত্রা ASME B16.9 বা গ্রাহকের অঙ্কন অনুসারে সরবরাহ করা যেতে পারে।

WP347H-S কে সাধারণ-উদ্দেশ্য স্টেইনলেস স্টিল এলবো হিসাবে স্থাপন করার পরিবর্তে, নিম্নলিখিত অ্যাপ্লিকেশনগুলি আরও প্রযুক্তিগতভাবে প্রাসঙ্গিক:

• উচ্চ-তাপমাত্রার প্রক্রিয়া পাইপিং
• পেট্রোকেমিক্যাল প্রক্রিয়া লাইন
• রাসায়নিক প্রক্রিয়াকরণ সরঞ্জাম
• রিফাইনারি পাইপিং সিস্টেম
• ফার্নেস-সম্পর্কিত পাইপিং
• তাপীয় প্রক্রিয়াকরণ সিস্টেম
• উচ্চ-তাপমাত্রার স্টিম লাইন
• বিদ্যুৎ উৎপাদন পাইপিং
• তাপ স্থানান্তর সিস্টেম
• শিল্প প্রক্রিয়া সরঞ্জাম

এটি পৃষ্ঠায় অন্তর্ভুক্ত করার জন্য একটি দরকারী প্রযুক্তিগত তুলনা কারণ উভয় গ্রেড স্থিতিশীল অস্টেনিটিক স্টেইনলেস স্টিল এবং উচ্চ-তাপমাত্রার পাইপিং অ্যাপ্লিকেশনগুলিতে উপস্থিত হতে পারে।

পরিষেবার তাপমাত্রা, প্রক্রিয়া পরিবেশ, ওয়েল্ডিং শর্ত এবং প্রযোজ্য প্রকৌশল স্পেসিফিকেশন অনুসারে উপযুক্ত গ্রেড নির্বাচন করা উচিত।

ফিটিং উৎপাদন রুটে তাপীয় চিকিৎসা এবং মাত্রিক ফিনিশিংয়ের পরে নিয়ন্ত্রিত ফর্মিং অপারেশন অন্তর্ভুক্ত থাকতে পারে।

সাধারণ উৎপাদন পর্যায়গুলির মধ্যে রয়েছে:

1. কাঁচামাল যাচাইকরণ
2. টিউব বা বিলেট প্রস্তুতি
3. নিয়ন্ত্রিত ফর্মিং
4. তাপীয় চিকিৎসা
5. প্রান্তের বেভেলিং
6. মাত্রিক ক্যালিব্রেশন
7. পৃষ্ঠ পরিদর্শন
8. ননডেস্ট্রাকটিভ পরীক্ষা
9. চূড়ান্ত মাত্রিক পরিদর্শন
10. চিহ্নিতকরণ এবং প্যাকেজিং

ASTM A403 ফিটিংগুলির তাপীয় চিকিৎসা প্রয়োজন এবং এতে রাসায়নিক বিশ্লেষণ, যান্ত্রিক বৈশিষ্ট্য এবং ভিজ্যুয়াল পরীক্ষার প্রয়োজনীয়তা অন্তর্ভুক্ত রয়েছে।

উপলভ্য পরিদর্শন নথিগুলির মধ্যে অন্তর্ভুক্ত থাকতে পারে:

• রাসায়নিক গঠন বিশ্লেষণ
• যান্ত্রিক পরীক্ষার প্রতিবেদন
• টান পরীক্ষা
• ইয়েল্ড শক্তি পরীক্ষা
• কঠিনতা পরীক্ষা
• তাপীয় চিকিৎসা রেকর্ড

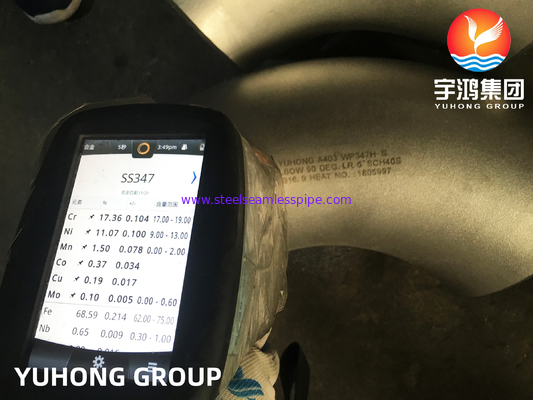

• PMI রিপোর্ট

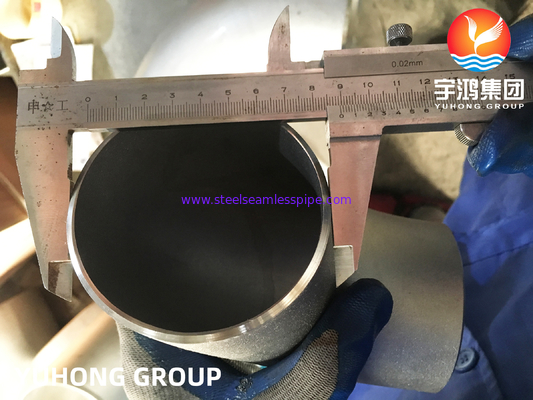

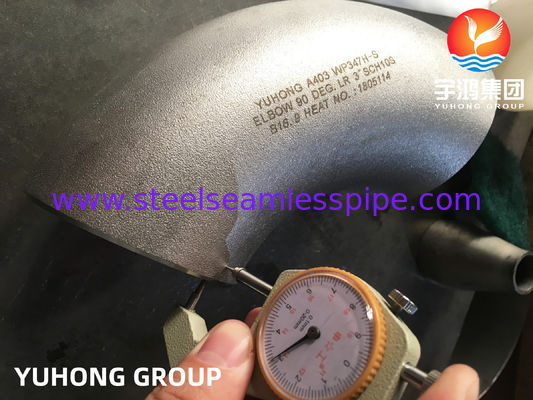

• মাত্রিক পরিদর্শন প্রতিবেদন
• ভিজ্যুয়াল পরিদর্শন প্রতিবেদন
• লিকুইড পেনিট্রেন্ট টেস্টিং
• আল্ট্রাসনিক টেস্টিং
• রেডিওগ্রাফিক টেস্টিং, প্রযোজ্য হলে
• EN 10204 3.1 MTC
• EN 10204 3.2 পরিদর্শন সার্টিফিকেট
• তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন

প্রযোজ্য NDE পদ্ধতিটি ফিটিং শ্রেণী এবং ক্রয় প্রয়োজনীয়তা অনুসারে নির্দিষ্ট করা উচিত, প্রতিটি পণ্যের জন্য সমস্ত পরীক্ষা স্বয়ংক্রিয়ভাবে তালিকাভুক্ত করার পরিবর্তে। ASTM A403 নির্মাণ এবং NDE প্রয়োজনীয়তা অনুসারে WP ফিটিং শ্রেণীগুলি আলাদা করে।
