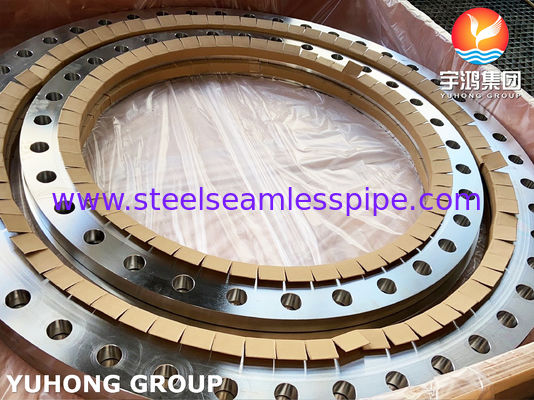

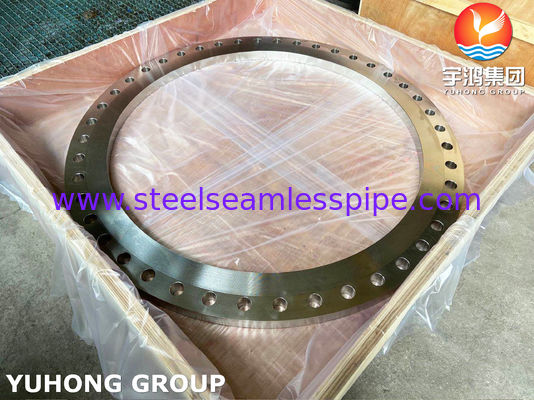

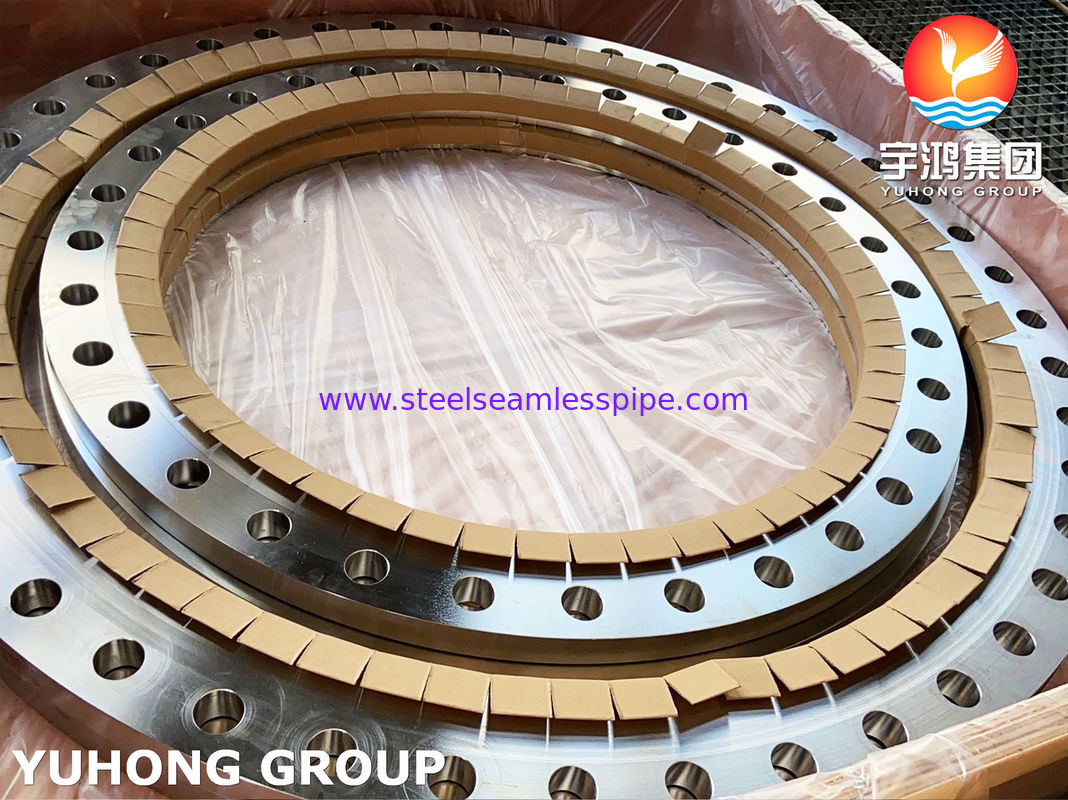

ASTM A240 SS904L প্লেট ফ্যাব্রিকেটেড স্লিপ-অন ফ্ল্যাঞ্জ ফ্ল্যাট ফেস AWWA C207 এবং কাস্টম ডাইমেনশন সহ

ASTM A240 SS904L UNS N08904 প্লেট ফ্যাব্রিকেটেড স্লিপ-অন ফ্ল্যাশ ফ্ল্যাশটি 904L স্টেইনলেস স্টিল প্লেট থেকে তৈরি করা হয়, UNS N08904 / EN 1 এর সাথে।4539 এর সাধারণভাবে উল্লেখিত পদার্থের নাম.

জালিয়াতিযুক্ত ফ্ল্যাঞ্জের বিপরীতে, এই পণ্যটি প্লেট উত্পাদন প্রক্রিয়া দ্বারা উত্পাদিত হয়, সাধারণত প্লেট কাটা, গঠনের বা উত্পাদন, প্রয়োজন হলে ঝালাই এবং যথার্থ মেশিনিং জড়িত।এই উত্পাদন রুট বড় ব্যাসার্ধের flanges জন্য নমনীয়তা প্রদান করে, কাস্টমাইজড মাত্রা এবং প্রকল্প-নির্দিষ্ট বোল্ট কনফিগারেশন।

এই ফ্ল্যাঞ্জটি ফ্ল্যাট ফেস (এফএফ) সহ স্লিপ-অন কনফিগারেশনের বৈশিষ্ট্যযুক্ত এবং রাসায়নিক, প্রক্রিয়া এবং অন্যান্য ক্ষয়কারী পরিষেবা পাইপিং সিস্টেমে বোল্টযুক্ত সংযোগের জন্য উপযুক্ত।

AWWA C207 ফ্ল্যাঞ্জগুলি জল সরবরাহ পরিষেবাতে ইস্পাত পাইপ, ফিটিং, ভালভ বা অন্যান্য আনুষাঙ্গিকগুলির সাথে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে। স্ট্যান্ডার্ডটি দুটি সাধারণ ধরণের ফ্ল্যাঞ্জ নির্দিষ্ট করেঃরিং টাইপ স্লিপ-অন ফ্ল্যাঞ্জ (এছাড়াও রিং ফ্ল্যাঞ্জ বা প্লেট ফ্ল্যাঞ্জ নামে পরিচিত) এবং ব্লাইন্ড ফ্ল্যাঞ্জ. উভয়ই হাববিহীন ইস্পাত ফ্ল্যাঞ্জ। স্ট্যান্ডার্ডটি পরিশিষ্ট বি-তে ইস্পাত-হাব ফ্ল্যাঞ্জের মাত্রা সম্পর্কে অতিরিক্ত তথ্য প্রদান করে।

AWWA C207 ফ্ল্যাঞ্জগুলি কাজের চাপের সীমা অনুসারে চারটি শ্রেণিতে শ্রেণিবদ্ধ করা হয়ঃ ক্লাস বি (86 পিএসআই), ক্লাস ডি (175-150 পিএসআই), ক্লাস ই (275 পিএসআই) এবং ক্লাস এফ (300 পিএসআই) ।এই চাপের সীমাবদ্ধতাগুলি জল সরবরাহ পরিষেবাতে প্রচলিত শর্ত এবং তাপমাত্রার জন্য.

স্লিপ-অন ফ্ল্যাঞ্জটি ওয়েল্ডিংয়ের আগে সংযোগ পাইপের উপরে স্থাপন করা হয়। পাইপের বাইরের ব্যাসার্ধ এবং নির্দিষ্ট প্রাচীরের কনফিগারেশন অনুযায়ী খাঁজটি তৈরি করা হয়।

সাধারণ মাত্রিক পরামিতিগুলির মধ্যে রয়েছেঃ

• নামমাত্র আকার
• বাহ্যিক ব্যাসার্ধ
• খাঁজ ব্যাসার্ধ
• ফ্ল্যাঞ্জের বেধ
• বোল্ট সার্কেল ব্যাসার্ধ
• বোল্ট হোল ব্যাসার্ধ
• বোল্ট হোলের সংখ্যা
• হাব দৈর্ঘ্য
• মুখের সমতলতা
• মুখের সমাপ্তি

আকারগুলি প্রকল্পের অঙ্কন বা প্রযোজ্য ফ্ল্যাঞ্জের আকারের প্রয়োজনীয়তা অনুসারে তৈরি করা যেতে পারে।

• দ্যফ্ল্যাট ফেস (এফএফ)নকশাটি ফ্ল্যাঞ্জের মুখের উপর একটি সমতল গ্যাসকেট বসার পৃষ্ঠ সরবরাহ করে
• সঠিক যৌথ সমাবেশ নিশ্চিত করার জন্য FF কনফিগারেশনটি সামঞ্জস্যপূর্ণ জোড়া ফ্ল্যাঞ্জ, গ্যাসকেট এবং বোল্টিং সিস্টেমের সাথে একসাথে বেছে নেওয়া উচিত

• রাসায়নিক প্রক্রিয়া পাইপিং
• অ্যাসিড ট্রান্সফার সিস্টেম
• রাসায়নিক সঞ্চয় ব্যবস্থা
• ফসফরিক এসিড প্রক্রিয়াকরণ
• সালফিউরিক এসিড প্রসেস সরঞ্জাম
• সার প্রক্রিয়াকরণ
• পল্টু ও কাগজের সরঞ্জাম
• স্যালিনেশন সিস্টেম
• সামুদ্রিক প্রক্রিয়া পাইপিং
• ক্ষয়কারী প্রক্রিয়া সরঞ্জাম
• শিল্প জল পরিশোধন

• রাসায়নিক সঞ্চয়স্থান
• প্রক্রিয়াজাতকরণ জাহাজ
• অ্যাসিড ট্রান্সফার লাইন
• বড় ব্যাসের প্রসেস পাইপিং
• রাসায়নিক প্রক্রিয়াকরণ স্কিড
• তাপ এক্সচেঞ্জার
• পাম্প
• ভ্যালভ
• মিশ্রণ যন্ত্রপাতি
• স্টোরেজ এবং ট্রান্সফার সিস্টেম

এসএস৯০৪এলকে ৩১৬এল এর সর্বজনীন প্রতিস্থাপন হিসাবে বিবেচনা করা উচিত নয়। নির্বাচনটি প্রকৃত প্রক্রিয়া রসায়ন, তাপমাত্রা এবং ক্ষয় প্রক্রিয়া ভিত্তিক হওয়া উচিত।
